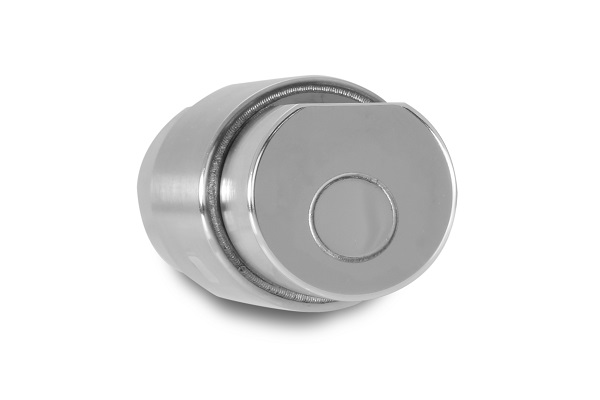

製品概要
ステンレス製シングルポイント型ロードセルです。完全防水&高圧洗浄可のサニタリー仕様。丸型で水滴、粉塵が落ちやすいクリーン設計！安心の過負荷防止機構を内蔵！
● 容量10 kg、20 kg
● ステンレス製
● 完全防水&高圧洗浄可のサニタリー仕様

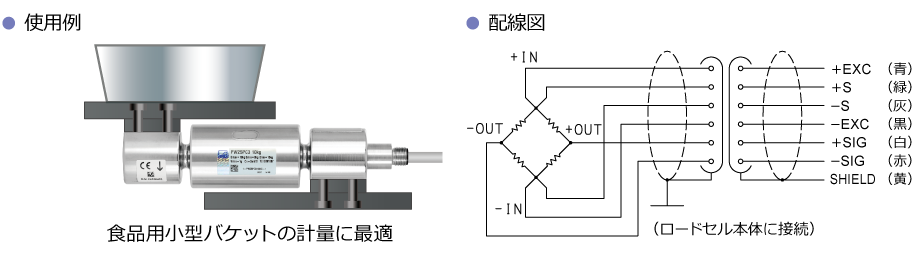

● 少量計量に最適
● 交換に便利なコネクタ仕様(ケーブル別売品)
● ステンレス製
● 完全防水&高圧洗浄可のサニタリー仕様
● 少量計量に最適
● 交換に便利なコネクタ仕様(ケーブル別売品)
仕様
| 型式 | PW25P-10KG | PW25P-20KG |
|---|---|---|
| 定格容量 | 10 kg | 20 kg |
| 定格出力 | 2.0±0.2 mV/V | |
| 中心から20 mm離れた位置の限界負荷 | 1000% R.C. | |
| 中心から120 mm離れた位置の限界負荷 | 150% R.C. | |
| 最大許容横過負荷 | 200% R.C. | |
| ゼロバランス | 0±0.1 mV/V | |
| 非直線性 | 0.0166% R.O. typ. | |
| ヒステリシス | 0.0166% R.O. typ. | |
| 補償温度範囲 | －10 ～ ＋40℃ | |
| 許容温度範囲 | －10 ～ ＋50℃ | |
| 零点の温度影響 | 0.0140% R.O./10℃ | |
| 出力の温度影響 | 0.0175% R.O./10℃(＋20 〜 ＋40℃), 0.0117% R.O./10℃(-10 〜 ＋20℃) | |
| 入力端子間抵抗 | 300 ～ 500 Ω | |
| 出力端子間抵抗 | 300 ～ 500 Ω | |
| 推奨印加電圧 | 1 ～ 12 V | |
| 絶縁抵抗 | 1000 MΩ 以上 | |
| 保護等級 | IP69,IP69K（負担条件：DIN 40050 part 9準拠） | |
| ロードセル材質 | ステンレス | |
| 定格負荷でのたわみ | 0.19 mm | 0.18 mm |
| 固有振動数 | 210 Hz | 315 Hz | 最大プラットホームサイズ | 400 × 400 mm |
| 重量 | 0.8 kg | |
| 洗浄温度 | 120℃ max. (10分以内) | |
別売品

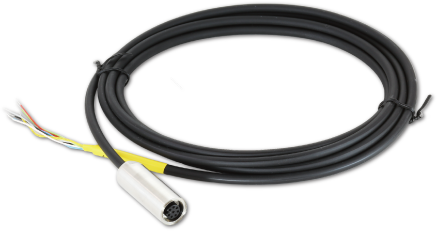

■KAB175-3
φ5.2 6芯無菌ケーブル 3 m 先端柳線

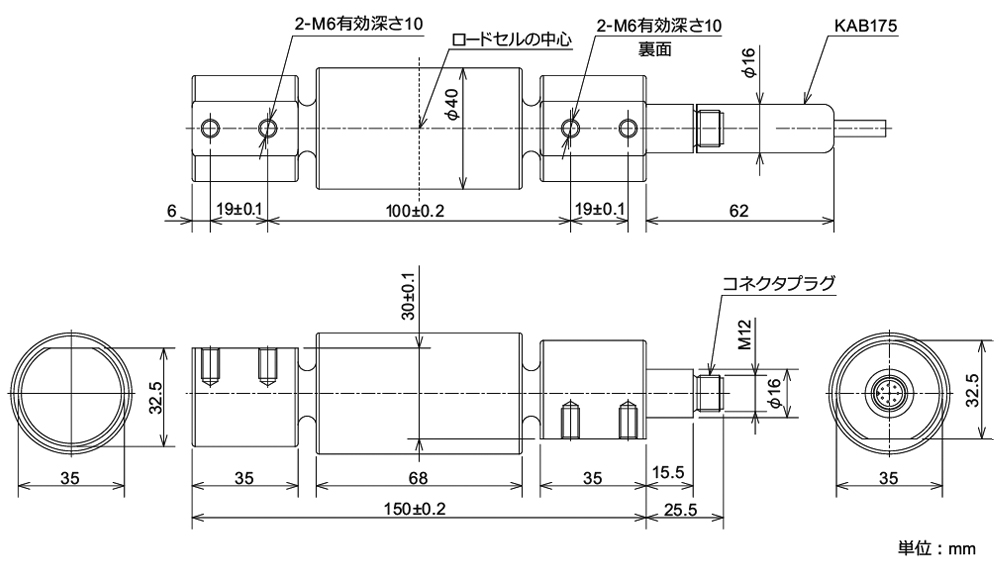

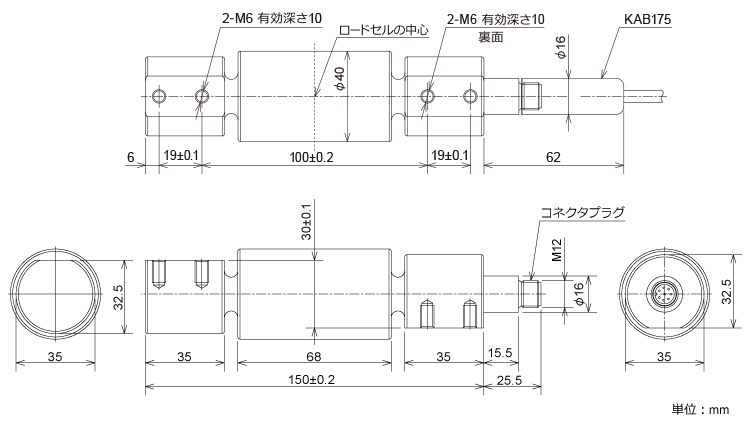

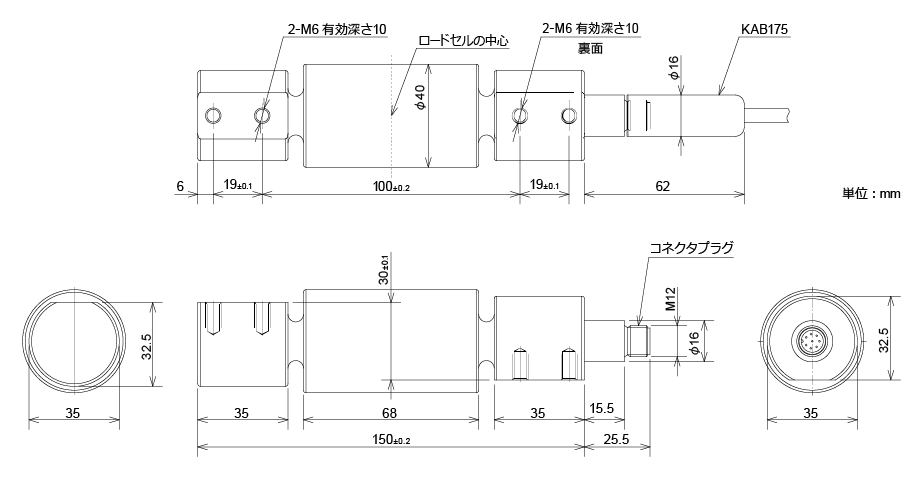

外形寸法
