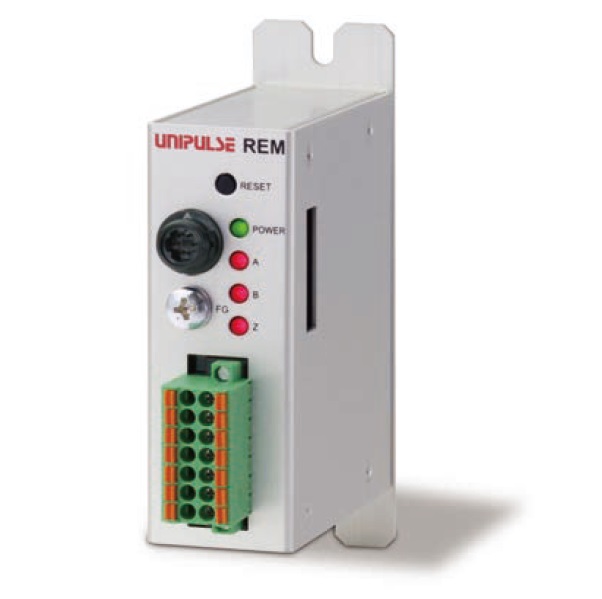

製品概要
ロータリーエンコーダ(R)オプション付トルクメータの
回転角と回転速度をリアルタイムに電圧出力に変換。
多チャンネルのオシロスコープなどを用いることによって
トルクと回転角、トルクと回転速度の関係を
リアルタイムにモニタすることが可能。
電圧出力のためフィードバック制御などにも最適。
●ロータリーエンコーダの回転角と回転速度を
－10 ～ ＋10 Vのアナログ電圧で同時にモニタ可能
●Z相の信号(UTMⅡのみ)や外部パルス信号で
原点決めが可能
回転角と回転速度をリアルタイムに電圧出力に変換。
多チャンネルのオシロスコープなどを用いることによって
トルクと回転角、トルクと回転速度の関係を
リアルタイムにモニタすることが可能。
電圧出力のためフィードバック制御などにも最適。
●ロータリーエンコーダの回転角と回転速度を
－10 ～ ＋10 Vのアナログ電圧で同時にモニタ可能
●Z相の信号(UTMⅡのみ)や外部パルス信号で
原点決めが可能

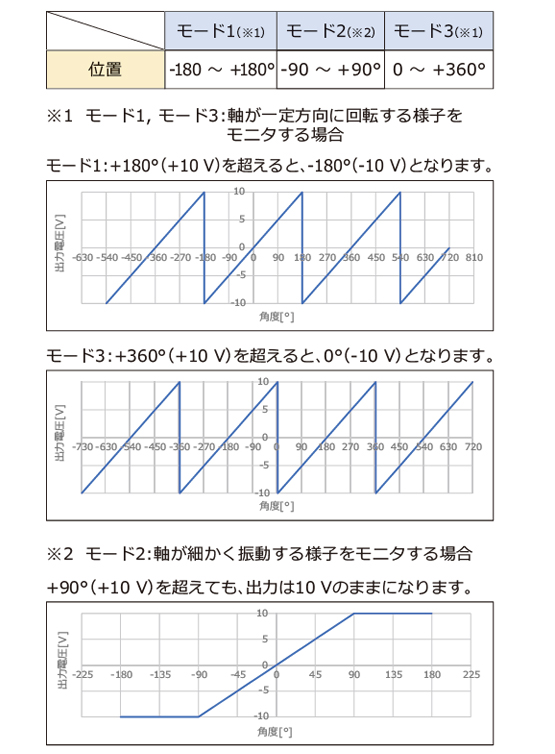

位置の出力

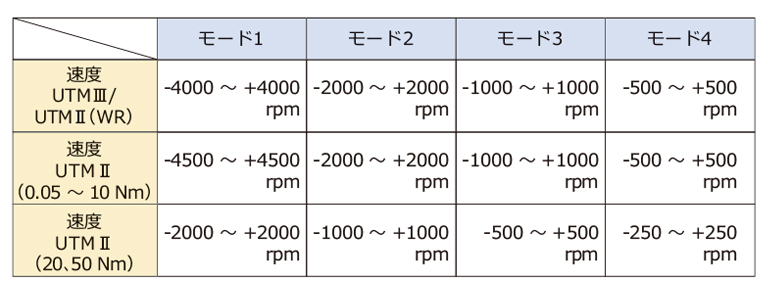

回転速度の出力 (※3) (※4)
※3 1 rpm 以上で測定可能です。
※4 0.1 秒 以上、ロータリーエンコーダのパルスが入力されていないと、
出力は原点(0 V)に戻ります。
仕様
| 回転角信号 | -10 ～ +10 V |
|---|---|
| 回転速度信号 | -10 ～ +10 V |
| 電圧出力の分解能 | ±10 Vに対して1/50000 |
| 電圧出力の非直線性 | 0.01% FS 以下 |
| 電圧出力の応答特性 | DC ～ 5 kHz/-3 dB |
| 使用温度範囲 | -10 ～ +50℃ |
| 出力の温度影響 | 0.005% FS/℃ 以下 |
| 湿度 | 85% RH 以下(結露不可) |
| 電源電圧 | DC 24 V±15％ |
| 消費電流 | 0.04 A 以下 |
| 外形寸法 | 28(W)×78(H)×80(D) mm(突起部含まず) |
| 重量 | 約 120 g |
UTMⅢの高速ロータリーエンコーダオプション(H)には対応しておりません。
| 付属品 | |
| 取扱説明書 | 1 |
|---|---|
別売品
| 製品名 | 詳細 |
| CATM(R)21-M | UTMⅡロータリーエンコーダ接続用ケーブル 2 m |
|---|---|
| CATM(R)51-M | UTMⅡロータリーエンコーダ接続用ケーブル 5 m |
| CATM(R)321-MR | UTMⅢロータリーエンコーダ接続用ケーブル 2 m |
| CATM(R)351-MR | UTMⅢロータリーエンコーダ接続用ケーブル 5 m |
| CN91 | UTMⅡロータリーエンコーダ接続用防水プラスチックコネクタ |

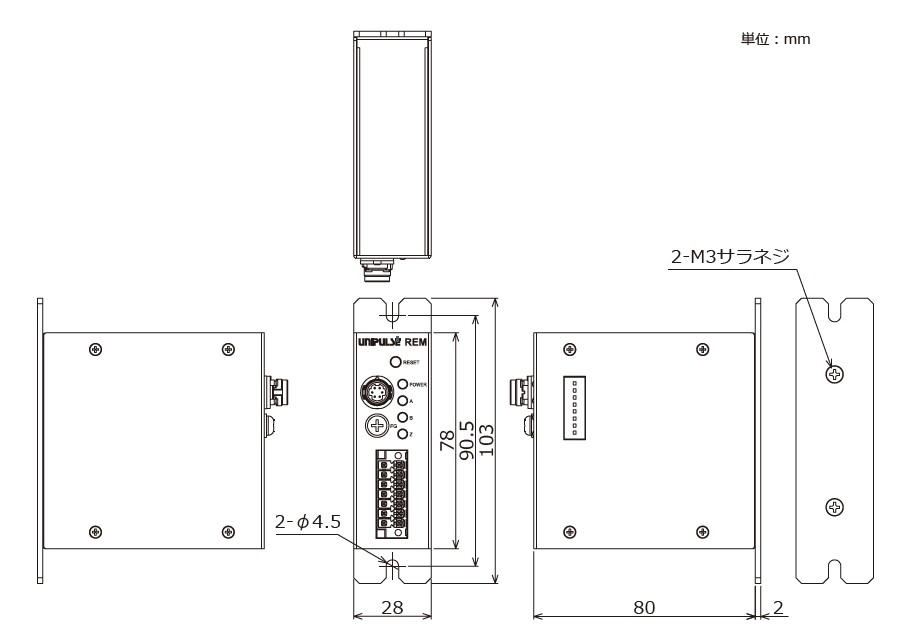

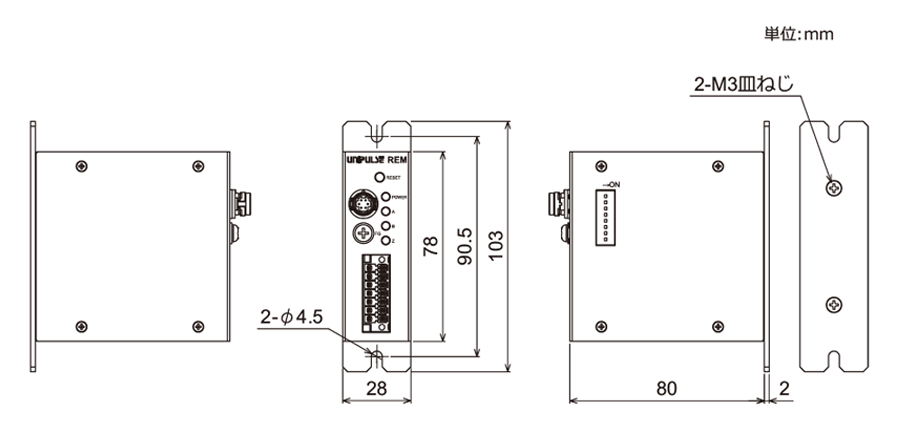

外形寸法
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。
