製品概要

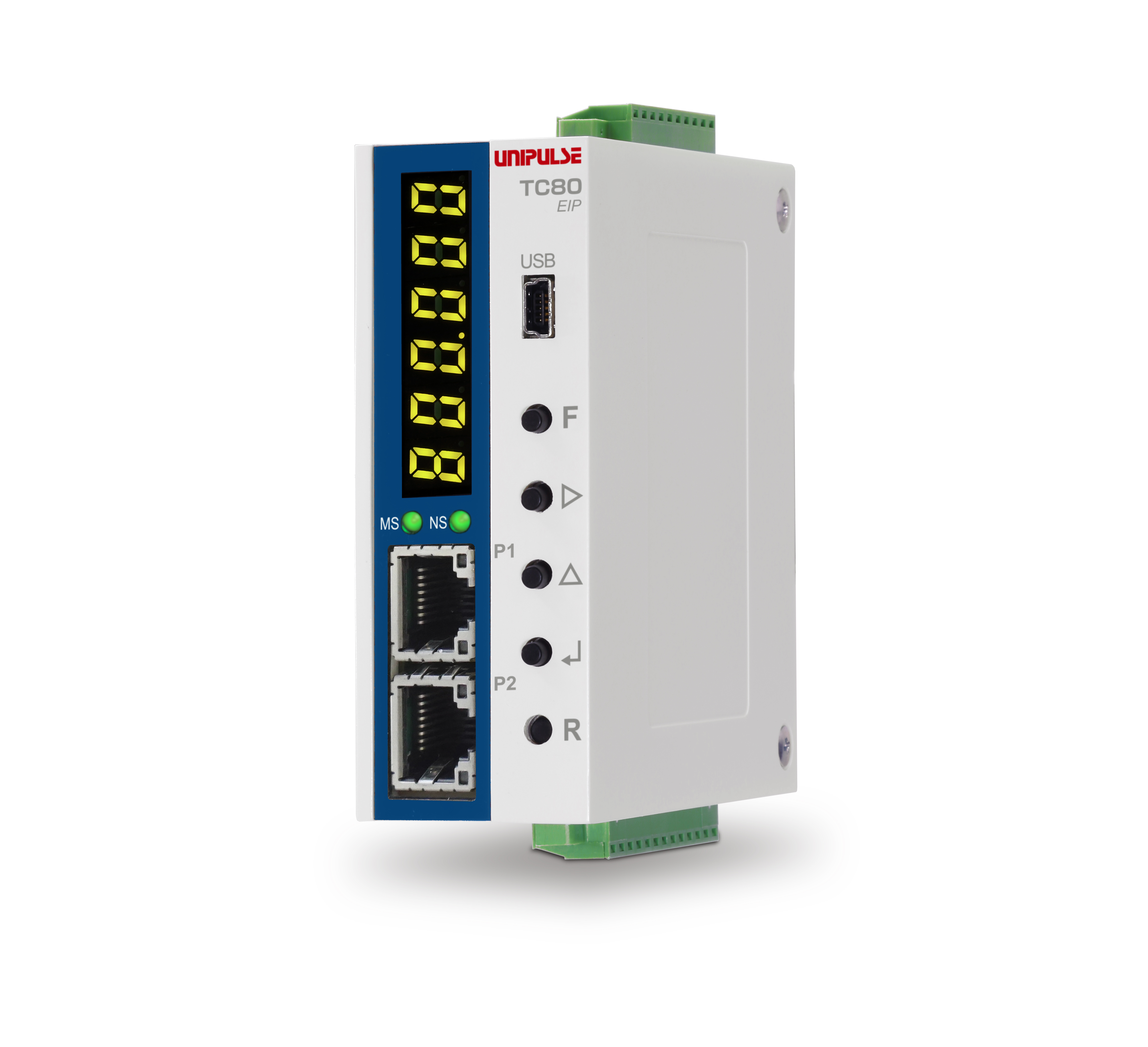

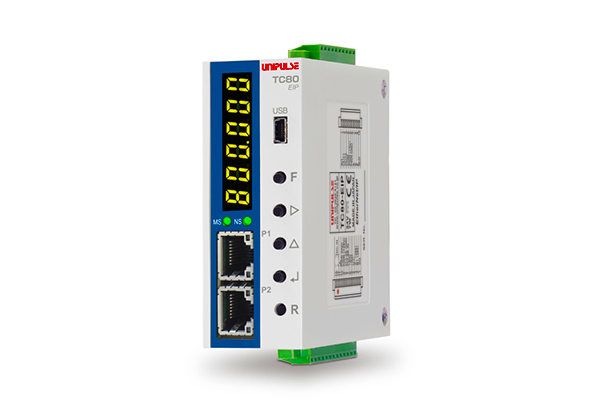

● TC80-EIPはコンパクトな組込型トルクコンバータです。
● 16000回/秒の高速サンプリング!!
● UTMⅢの通信データ※1表示・比較機能搭載
● トルク、回転速度の表示や角度に対するトルク変動の計測ができる
● ホールドデータメモリ機能搭載（トルク、回転速度、角度、最新100データを記録）
● 駆動電源をUTMⅢ/UTMⅡ/UTMVに供給可能（ロータリーエンコーダオプション(R)(H)に対応※2）
※1 RS-485インターフェイス（トルク、回転速度）
※2 UTMVはロータリーエンコーダオプションを搭載できません。
※2 UTMVはロータリーエンコーダオプションを搭載できません。

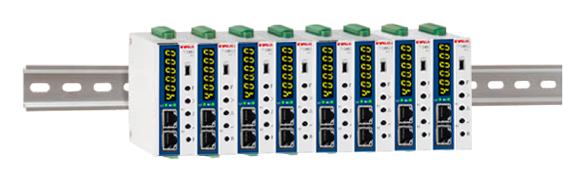

コンパクトサイズ
省スペースで組込に最適。
軽量コンパクトな35 mm DINレールタイプ
USB専用ソフト(フリーソフト)
USBインターフェイスを介して通信し、グラフ表示、ホールドデータを読み出し、パラメータの設定、較正ができる。
数値データのCSV形式保存が可能。
TC80-EIPを特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品
アナログ部
| トルク用電圧入力 | |
| 信号入力範囲 | -10 ～ +10 V(UTMⅢ)入力抵抗1 MΩ 以上 -5 ～ +5 V(UTMⅡ/UTMV)入力抵抗1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| A/D変換器 | 速度 16000回/秒 分解能 24 bit（バイナリ）10 Vに対して1/30000 |
| デジタルローパス フィルタ |
PASS, 1 Hz ～ 1 kHz |
| デジタルハイパス フィルタ |
PASS, 1 Hz ～ 1 kHz |
| 回転速度入力（パルス入力 オープンコレクタ） （UTMⅢ/UTMⅡ/UTMV） |
|
| 最大入力回転速度 | UTMⅢ/UTMⅡ/UTMVに準ずる |
| 最小入力回転速度 | 15、10、5、3、2 rpmより選択 (パルスレート4パルス時) 60、40、20、12、8 rpmより選択 (パルスレート1パルス時) |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| 回転速度入力（パルス入力 オープンコレクタ） (ロータリーエンコーダオプション使用時) |
|
| 最大入力回転速度 | UTMⅢ/UTMⅡに準ずる |
| 最小入力回転速度 | 0.1 rpm (分解能は回転速度と出力パルス数の設定による) |
| 最小検出パルス幅 | 5 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic ＝ 約 10 mA） |
| エンコーダ入力（パルス入力） | |
| UTMⅢ/UTMⅡロータリーエンコーダオプションに対応 | |
表示部
| 表示器 | 字高8 mm 7セグメント緑色LEDによる数字表示 |
|---|---|
| 表示内容 | 数値表示：トルク、回転速度、動力/角度 切換式 |
| 表示回数 | 1、3、6、13、25回／秒より選択 |
| 状態表示 | MS／NS |
外部信号
| 外部出力信号（2点） | 各種制御出力は設定により選択可能 トランジスタのオープンコレクタ出力 Vceo ＝ 30 V、Ic ＝ 50 mA |
|---|---|
| 外部入力信号（1点） | 各種制御入力は設定により選択可能 接点（リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする |
インターフェイス
| EIP | EtherNet/IPインターフェイス |
|---|---|
| 485 | RS-485インターフェイス |
| USB | USBインターフェイス |
一般性能
| 電源電圧 | DC 24 V ±15% |
|---|---|
| 消費電力 | 7 W typ. |
| 使用条件 | 使用温度範囲 -10 ～ +50℃ 保存温度範囲 -20 ～ +85℃ 湿度 85% RH 以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
| 重量 | 約 230 g |
付属品
| クイックリファレンス | 2 |
|---|---|
| ミニドライバ | 1 |
| 各種入出力コネクタ | 2 |
別売品
| CATM321 | UTMⅢ接続用ケーブル 2 m 先端柳線 |
|---|---|
| CATM351 | UTMⅢ接続用ケーブル 5 m 先端柳線 |
| CATM312 | UTMⅢ接続用ケーブル 10 m 先端柳線 |
| CATM21 | UTMⅡ接続用ケーブル 2 m 先端柳線 |
| CATM51 | UTMⅡ接続用ケーブル 5 m 先端柳線 |
| CATM12 | UTMⅡ接続用ケーブル 10 m 先端柳線 |
| CATM(R)321 | UTMⅢロータリーエンコーダ接続用ケーブル 2 m 先端柳線 |
| CATM(R)351 | UTMⅢロータリーエンコーダ接続用ケーブル 5 m 先端柳線 |
| CATM(R)21 | UTMⅡロータリーエンコーダ接続用ケーブル 2 m 先端柳線 |
| CATM(R)51 | UTMⅡロータリーエンコーダ接続用ケーブル 5 m 先端柳線 |
| CATM(RC)321 | UTMⅢ(RC)用ケーブル 2 m 先端柳線 |
| CATM(RC)351 | UTMⅢ(RC)用ケーブル 5 m 先端柳線 |
| CA81-USB | USBケーブル(A-miniBタイプ) 1.8 m |
| CN85 | 電源/センサ/RS-485用13ｐコネクタ（付属品と同じ） |
| CN87 | 外部入出力用10pコネクタ（付属品と同じ） |
| E04SR211132 | フェライトコア |
| TSU03 | 雷サージユニットDC仕様 |
CEマーキング適合
| EMC指令 | EN61326-1 |
|---|
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承をお願いいたします。

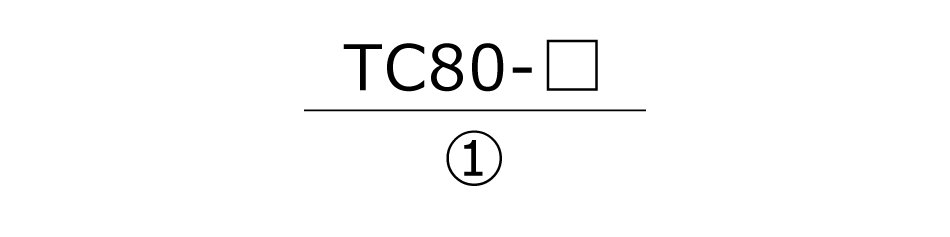

型式構成
①基本型式
| 型式 | インターフェイス |
|---|---|
| TC80-CCL | CC-Link、RS-485、USB |
| TC80-D3V | D/Aコンバータ（電圧）（3ch）、RS-485、USB |
| TC80-EIP | EtherNet/IP、RS-485、USB |
