製品概要

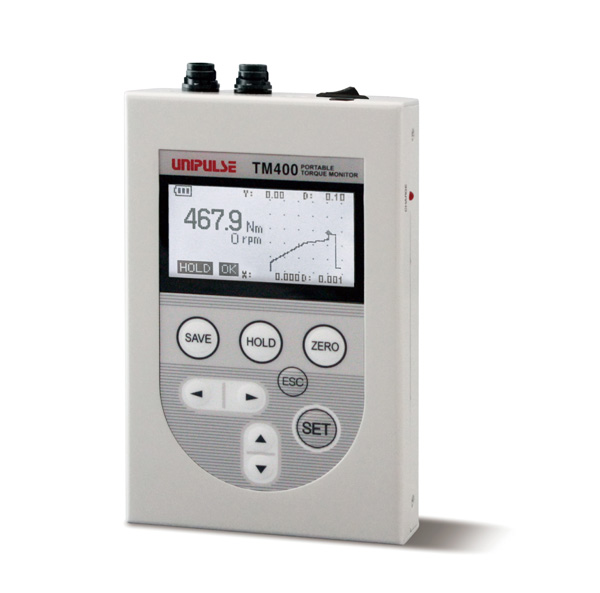

TM400はトルクメータUTMⅡ/UTMVシリーズが付属ケーブルで簡単に接続できる指示計です。リチウムイオン電池内蔵で電源のない場所でもすぐに使えます。UTMⅡロータリーエンコーダオプションを接続した場合、角度（または変位）に対するトルク変動の表示ができます。コンパクトながら20000回/秒の高速サンプリングで現場に強い1台です。
主な特徴
● UTMⅡ/UTMV専用トルクモニタ
● リチウムイオン電池内蔵で電源のない場所でもすぐに使える
● 20000回/秒の高速サンプリングでUTMⅡ角ドライブオプションに最適
● UTMⅡ/UTMVと直接接続可能なケーブルを付属
● 駆動用電源をUTMⅡ/UTMVに供給可能（ロータリーエンコーダオプションにも供給可能）
● トルク、回転速度の表示や角度に対するトルク変動の表示ができる
● メモリー機能とUSBで簡単にデータを残せる

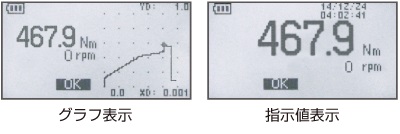

● リアルタイム、グラフ、記録データなど、多彩な表示モードを用意
● 上下限比較機能、ホールド機能
※ UTMVはロータリーエンコーダオプションを搭載できません。時系列でのトルク変動の波形表示となります。
ESCボタンで表示画面をワンタッチ切換

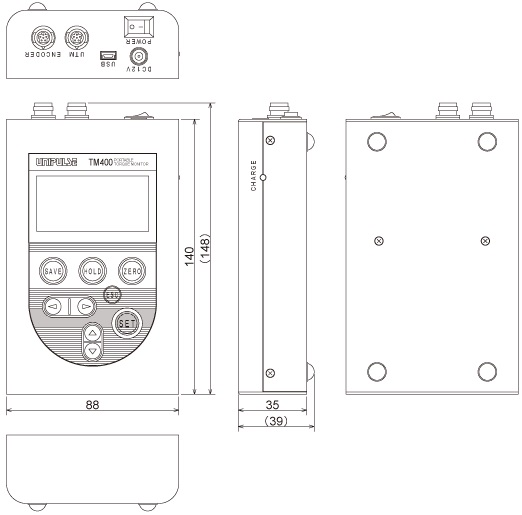

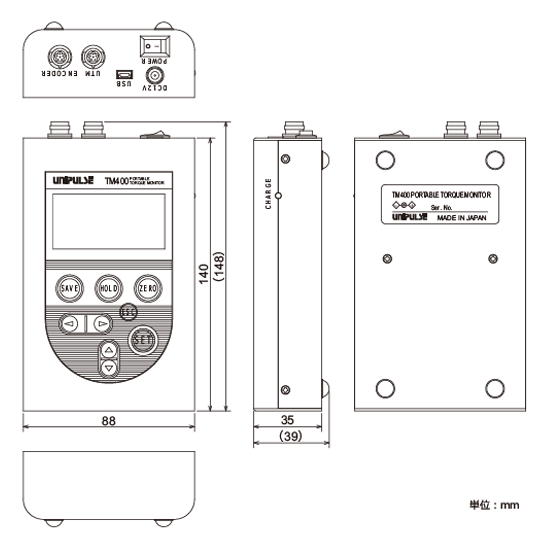

外形寸法
仕様
トルク入力｜回転速度入力｜エンコーダ入力｜表示部｜インターフェイス｜一般性能｜付属品
| トルク入力（電圧入力） | |
| 信号入力範囲 | -5 ～ +5 V 入力インピーダンス：1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| アナログフィルタ | ローパスフィルタ (-6 dB/oct.) 10 Hz、30 Hz、100 Hz、300 Hz、1 kHz、3 kHz、10 kHz、30 kHz より選択 |
| A/D変換器 | ･ 速度…20000回/秒 ･ 分解能…24 bit(バイナリ) 5 Vに対して1/30000 |
| 回転速度入力（パルス入力 オープンコレクタ） | |
| 最大入力回転速度 | UTMⅡ/UTMVシリーズの出力周波数に準ずる |
|---|---|
| 最小入力回転速度 | 15 rpm |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic = 約 10 mA） |
| エンコーダ入力（パルス入力 オープンコレクタ） | |
| 最大入力周波数 | 50 kHz |
|---|---|
| 表示部 | |
| 表示器 | 128×64ドットモノクロLCD（表示エリア57×28 mm） |
|---|---|
| 表示内容 | 数値表示（トルク、回転速度、角度） グラフ表示（トルク－時間、トルク－変位） 状態表示（HI／OK／LO／HOLD） |
| インターフェイス | |
| インターフェイス | USB |
|---|---|
| 一般性能 | |
| 電源 | 内蔵二次電池 連続使用時間：約5時間（常温） ACアダプタ |
|---|---|
| 使用条件 | 使用温度：-10 ～ +40℃ 保存温度：-20 ～ +60℃ 湿度：85% RH 以下 (結露不可) |
| 外形寸法 | 88(W)× 140(H)× 35(D) mm（突起部含まず） |
| 重量 | 約 500 g |
| CEマーキング適合 (注文時指定) |
EMC指令 EN61326-1 安全規格 EN62311 |
| 付属品 | |
| ACアダプタ | 1 |
|---|---|
| 取扱説明書 | 1 |
| UTMⅡ/UTMV接続用ケーブル 2 m | 1 |
| UTMⅡロータリーエンコーダ接続用ケーブル 2 m | 1 |
別売品
| 製品名 | 詳細 |
| CA81-USB | USBケーブル(A-miniBタイプ) 1.8 m |
|---|---|
| CATM21-M | UTMⅡ/UTMV接続用ケーブル 2 m(付属品と同じ) |
| CATM51-M | UTMⅡ/UTMV接続用ケーブル 5 m |
| CATM(R)21 | UTMⅡロータリーエンコーダ接続用ケーブル 2 m 先端柳線 |
| CATM(R)21-M | UTMⅡロータリーエンコーダ接続用ケーブル 2 m(付属品と同じ) |
| CATM(R)51-M | UTMⅡロータリーエンコーダ接続用ケーブル 5 m |
| CN90 | UTMⅡ/UTMV接続用防水プラスチックコネクタ |
| CN91 | UTMⅡロータリーエンコーダ接続用防水プラスチックコネクタ |
| TM400 AC ADAPTER | ACアダプタ（国内ACピン） |
| TM400 AC CABLE EU | ACケーブル（欧州向け） |
