製品概要
TM700はトルクメータUTMⅡ/UTMVシリーズが付属ケーブルで簡単に接続できる指示計です。20000回/秒の高速サンプリングでUTMⅡ/UTMVの高速応答性（1 kHz）に対応したトルク波形モニタです。トルク、回転速度、動力の時間変化を波形表示することができます。
主な特徴
● UTMⅡ/UTMV専用トルクモニタ
● トルク、回転速度、動力の時間変化を波形表示
● UTMⅡ/UTMVと直接接続可能なケーブルを付属
● 駆動用電源をUTMⅡ/UTMVに供給可能(ロータリーエンコーダオプションにも供給可能※)
● 上下限比較出力、ホールド機能
● USBで簡単にデータを残せる
● ナットランナ、モーター試験機、エンジン特性測定機、撹拌機、風力発電などのアプリケーションに最適
※ UTMVはロータリーエンコーダオプションを搭載できません。時系列でのトルク変動の波形表示となります。

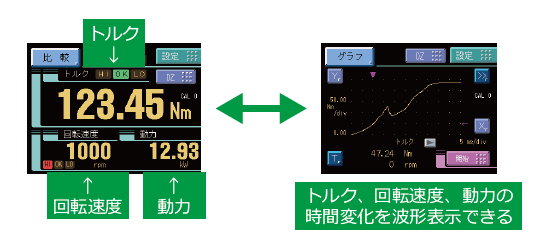

表示例

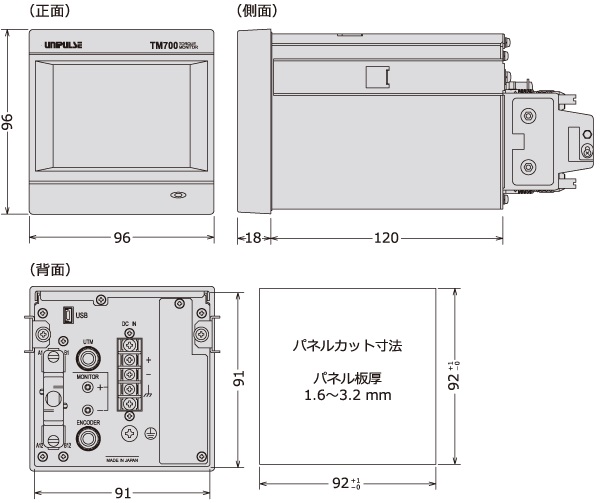

外形寸法
仕様
トルク入力｜高速用 回転速度入力｜低速用 回転速度入力｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品
| トルク入力（電圧入力） | |
| 信号入力範囲 | -5 ～ +5 V 入力インピーダンス：1 MΩ 以上 |
|---|---|
| 精度 | 非直線性:0.02% FS±1 digit 以内 ゼロドリフト:0.2 mV/℃ RTI 以内 ゲインドリフト:0.01%/℃ 以内 |
| アナログフィルタ | ローパスフィルタ (-6 dB/oct.) 10 Hz、30 Hz、100 Hz、300 Hz、1 kHz、3 kHz、10 kHz、30 kHz より選択 |
| A/D変換器 | ･ 速度…20000回/秒 ･ 分解能…24 bit(バイナリ) 5 Vに対して約1/30000 |
| アナログモニタ出力 | 入力電圧折り返し（テストポイント用） |
| 高速用 回転速度入力（パルス入力 オープンコレクタ） ※UTMⅡ/UTMV使用時 |
|
| 最大入力回転速度 | UTMⅡ/UTMVシリーズの出力周波数に準ずる |
|---|---|
| 最小入力回転速度 | 15、10、5、3、2 rpmより選択 (パルスレート4パルス時) 60、40、20、12、8 rpmより選択 (パルスレート1パルス時) |
| 最小検出パルス幅 | 50 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic = 約 10 mA） |
| 低速用 回転速度入力（パルス入力 オープンコレクタ） ※UTMⅡロータリーエンコーダオプション使用時 |
|
| 最大入力回転速度 | 約 1000 rpm |
|---|---|
| 最小入力回転速度 | 0.1 rpm |
| 最小検出パルス幅 | 5 μs |
| 回路構成 | 無電圧接点入力（マイナスコモン） オープンコレクタを接続可（Ic = 約 10 mA） |
| 表示部 | |
| 表示器 | 3.5インチTFTカラーLCD |
|---|---|
| 外部信号 | |
| 外部出力信号（8点） | 上下限比較出力など |
|---|---|
| 外部入力信号（10点） | ホールド制御入力、デジタルゼロ入力(DZ)など |
| インターフェイス | |
| 標準 | SIF：2線式シリアルインターフェイス USB：USBインターフェイス |
|---|---|
| オプション | D3V：D/Aコンバータ電圧出力（3 ch） |
| 一般性能 | |
| 電源 | DC 24 V（±15％） |
|---|---|
| 消費電力 | 6 W typ. |
| 使用条件 | 使用温度：-10 ～ +40℃ 保存温度：-40 ～ +80℃ 湿度：85% RH 以下 (結露不可) |
| 外形寸法 | 96(W) × 96(H) × 138(D) mm（突起部含まず） |
| 重量 | 約 1.0 kg |
| CEマーキング適合 | EMC指令 EN61326-1 |
| 付属品 | |
| 取扱説明書 | 1 |
|---|---|
| 外部入出力コネクタ | 1 |
| UTMⅡ/UTMV接続用ケーブル 2 m | 1 |
| 作業用レバー（D/Aコンバータ（3 ch）オプション搭載時） | 1 |
別売品
| 製品名 | 詳細 |
| DTC2 | TM700用ケース（AC電源付） |
|---|---|
| CA372-I/O | 片端FCNコネクタ付ケーブル先端柳線 3 m |
| CA81-USB | miniUSB-パソコンUSBケーブル 1.8 m |
| CATM21-M | UTMⅡ/UTMV接続用ケーブル 2 m(付属品と同じ) |
| CATM51-M | UTMⅡ/UTMV接続用ケーブル 5 m |
| CATM(R)21-M | UTMⅡロータリーエンコーダ接続用ケーブル 2 m |
| CATM(R)51-M | UTMⅡロータリーエンコーダ接続用ケーブル 5 m |
| CN50 | FCNシリーズI/Oコネクタ(カバー付)(付属品と同じ) |
| CN55 | FCNシリーズI/Oコネクタ(斜口カバー付) |
| CN73 | D/Aコンバータ（3 ch）用コネクタ |
| CN90 | UTMⅡ/UTMV接続用防水プラスチックコネクタ |
| CN91 | UTMⅡロータリーエンコーダ接続用防水プラスチックコネクタ |
| GMP96x96 | ゴムパッキン |
| TSU03 | 雷サージユニットDC 仕様 |
