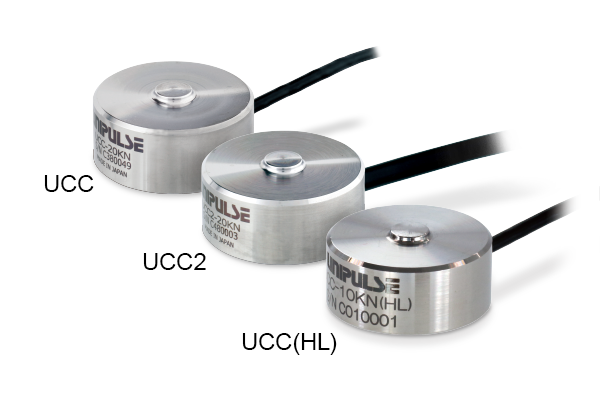

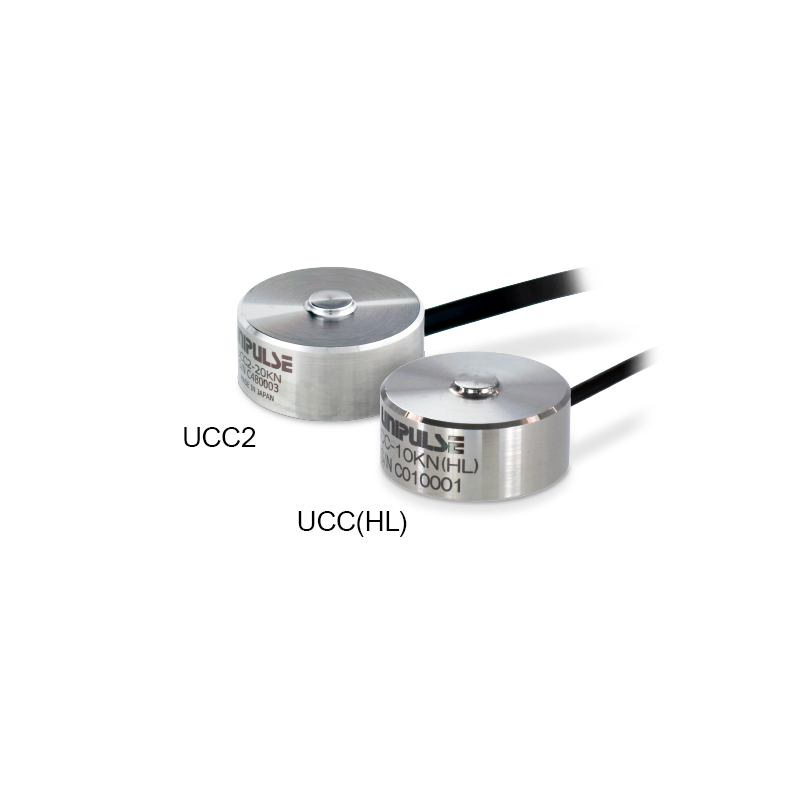

製品概要
- 直径21 mmで20 kNを測定できる!
- 容量10 kN、20 kN
- -40℃ ~ +150℃の高温・低温環境にも対応(HL)
仕様
型式 | UCC-10KN | UCC2-20KN | UCC-10KN (HL) |
UCC-20KN (HL) |
---|---|---|---|---|
定格容量 | 10 kN | 20 kN | 10 kN | 20 kN |
定格出力 | 約 1 mV/V | |||
許容過負荷 | 120% R.C. | |||
ゼロバランス | ±10% R.O. | |||
非直線性 | 0.5% R.O. 以下 | |||
ヒステリシス | 0.5% R.O. 以下 | |||
繰返し性 | 0.2% R.O. 以下 | |||
補償温度範囲 | 0 ~ +50℃ | -40 ~ +150℃ | ||
許容温度範囲 | -10 ~ +60℃ | -40 ~ +150℃ | ||
零点の温度影響 | 0.5% R.O./10℃ 以下 | |||
出力の温度影響 | 0.5% R.O./10℃ 以下 | |||
入力端子間抵抗 | 約 350 Ω | |||
出力端子間抵抗 | 約 350 Ω | |||
推奨印加電圧 | 2.5 V | |||
最大印加電圧 | 5 V | |||
絶縁抵抗(DC50V) | 1000 MΩ 以上 | |||
ケーブル | φ2 4芯 シールドロボットケーブル 2 m 先端柳線 |
φ3 4芯 シールドロボットケーブル 3 m 先端柳線 |
φ2 4芯シールドフッ素樹脂ケーブル 3 m 先端柳線 | |
ロードセル材質 | ステンレス | |||
定格負荷での たわみ |
0.030 mm | 0.045 mm | 0.030 mm | 0.045 mm |
固有振動数 | 54 kHz | 55 kHz | 54 kHz | 55 kHz |
重量 | 20 g | |||
RoHS指令 | 2011/65/EU (EU)2015/863 |

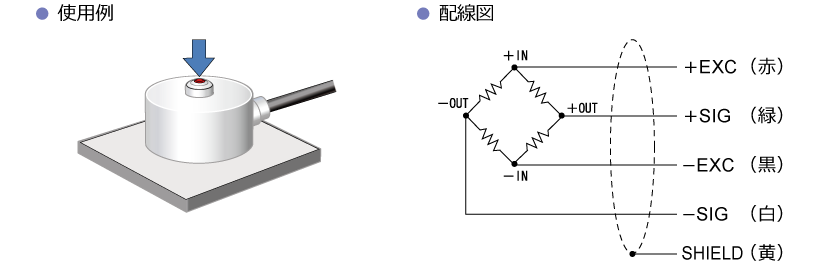

使用例・配線図

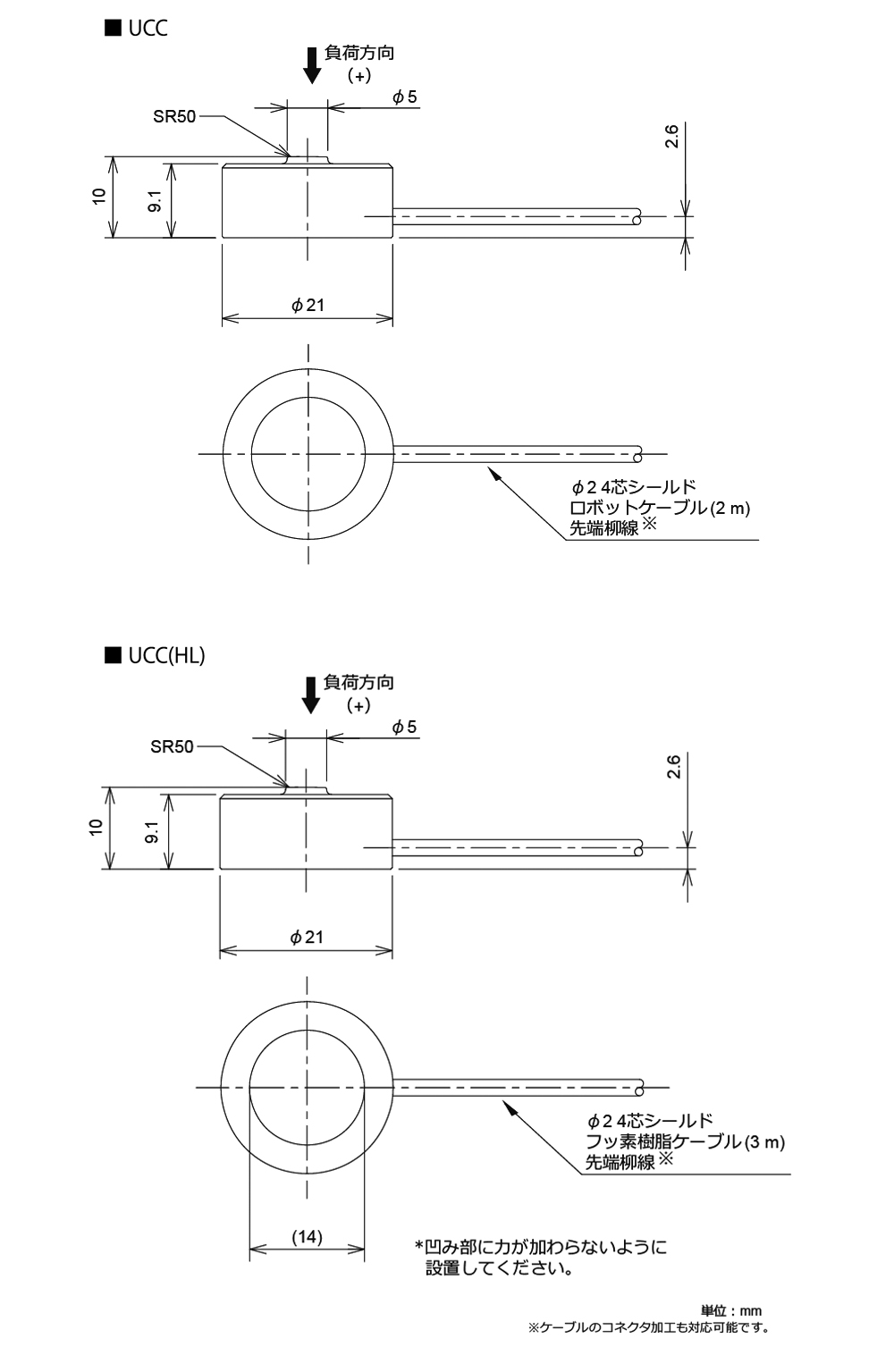

外形寸法

ダウンロード
製品カタログ(PDF) | UCC/UCC(HL) カタログ(545 KB) | 日 | 英 | |
---|---|---|---|---|
取扱説明書(PDF) | UCC/UCC2マニュアル(2 MB) | 日 | 英 | |
UCC(HL)マニュアル(2 MB) | 日 | |||
2D外観図 | DXF(ZIP) | UCC 2D外観図_DXF(628 KB) | 日 | |
UCC(HL) 2D外観図_DXF(622 KB) | 日 | |||
UCC 2D外観図_PDF(156 KB) | 日 | |||
UCC(HL) 2D外観図_PDF(190 KB) | 日 | |||
3D外観図 | STEP(ZIP) | UCC 3D外観図_STEP(11 KB) | 日 |
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
