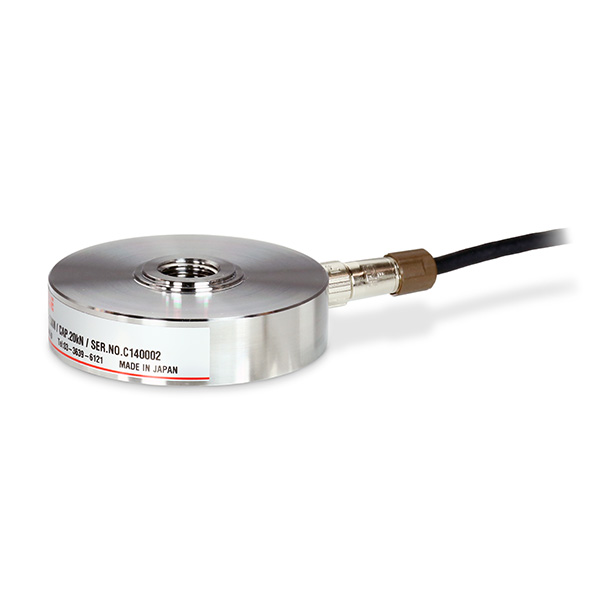

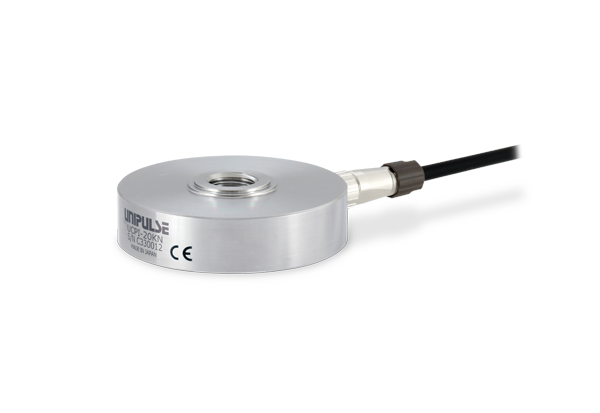

製品概要
・容量1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
・センターにタップが切ってあり、引張・圧縮両方の計測ができる
・薄形のため、プレス機や引張圧縮試験機への組込みに最適
・ケーブルは交換に便利なコネクタ仕様
・THK製プレス機に簡単に取付け可能
使用例

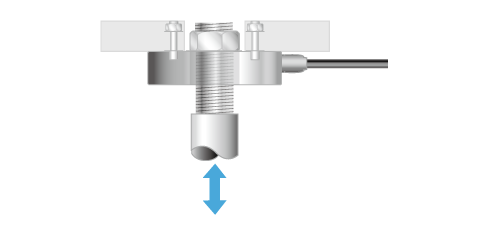

UCPIは下図のようにボルトとナット間の軸力を測ることが可能で、アンカーの緊張力測定に最適
仕様
| 型式 | UCPI- 1KN |
UCPI- 2KN |
UCPI- 5KN |
UCPI- 10KN |
UCPI- 20KN |
UCPI- 50KN |
|---|---|---|---|---|---|---|
| 定格容量 | 1 kN | 2 kN | 5 kN | 10 kN | 20 kN | 50 kN |
| 定格出力 | 約 2 mV/V | |||||
| 許容過負荷 | 150% R.C. | |||||
| ゼロバランス | ±10% R.O. | |||||
| 非直線性 | 0.1% R.O. 以下 | 0.15% R.O. 以下 | ||||
| ヒステリシス | 0.1% R.O. 以下 | 0.25% R.O. 以下 仕様変更しました。 |
||||
| 繰返し性 | 0.1% R.O. 以下 | |||||
| 補償温度範囲 | －10 ～ ＋60℃ | |||||
| 許容温度範囲 | －20 ～ ＋70℃ | |||||
| 零点の温度影響 | 0.1% R.O./10℃ 以下 | |||||
| 出力の温度影響 | 0.1% R.O./10℃ 以下 | |||||
| 入力端子間抵抗 | 約 1000 Ω | |||||
| 出力端子間抵抗 | 約 1000 Ω | |||||
| 推奨印加電圧 | 10 V | |||||
| 最大印加電圧 | 15 V | |||||
| 絶縁抵抗 (DC 50 V) |
1000 MΩ 以上 | |||||
| ケーブル | φ5 6芯シールドロボットケーブル 3 m 先端柳線 | |||||
| ロードセル材質 | ステンレス | |||||
| 定格負荷での たわみ |
0.05 mm | 0.06 mm | 0.04 mm | 0.05 mm | 0.06 mm | |
| 固有振動数 | 5 kHz | 7 kHz | 10 kHz | 10 kHz | 13 kHz | 13 kHz |
| 重量 | 350 g | 410 g | 630 g | |||
| RoHS指令 | 2011/65/EU (EU)2015/863 | |||||

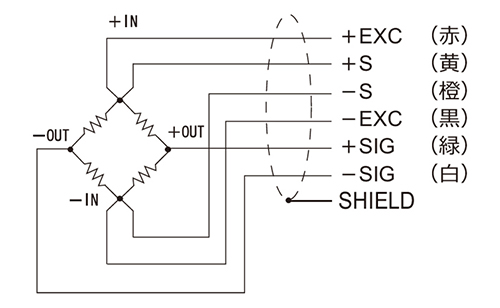

配線図

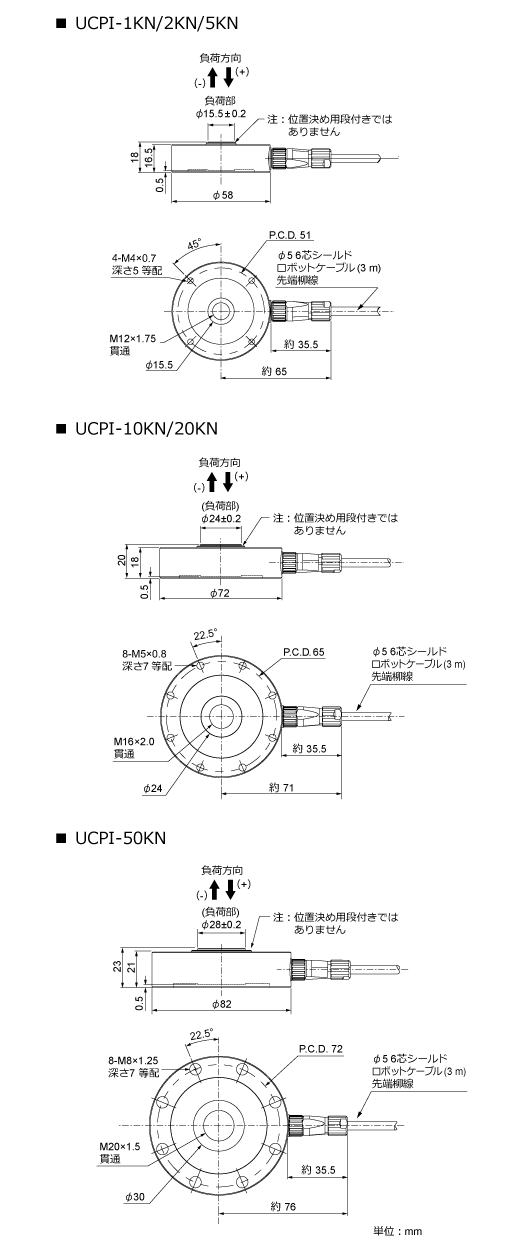

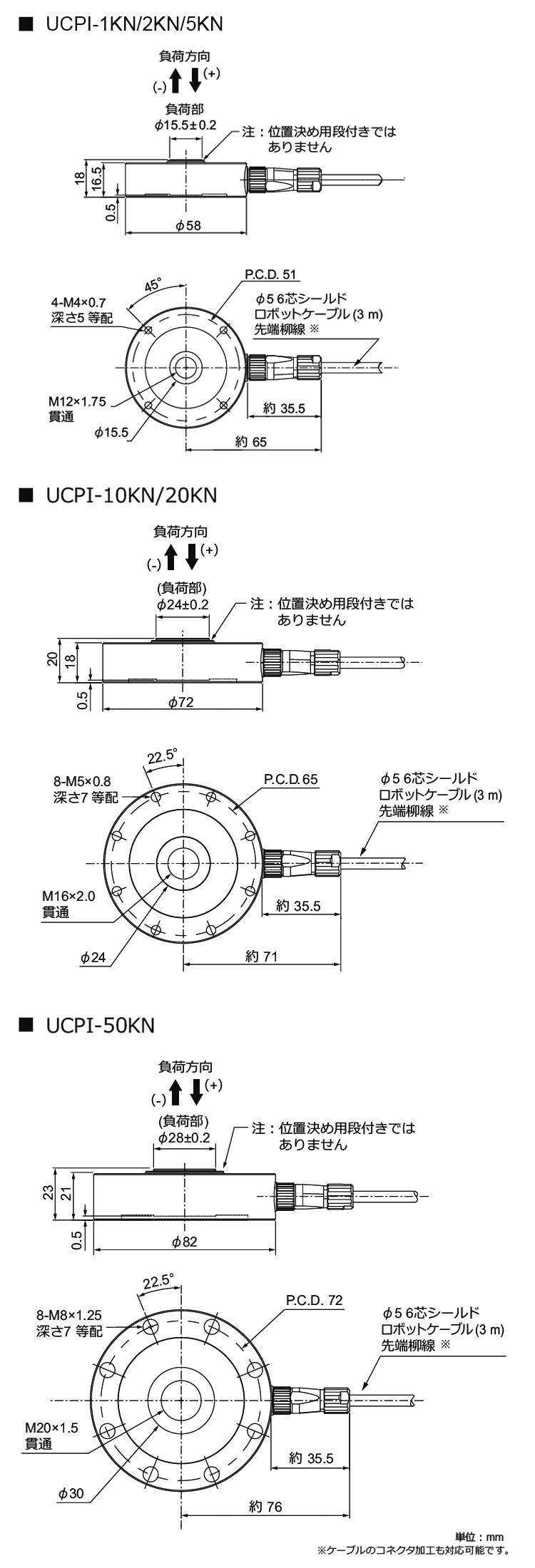

外形寸法

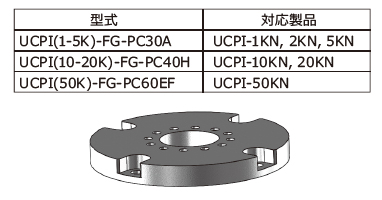

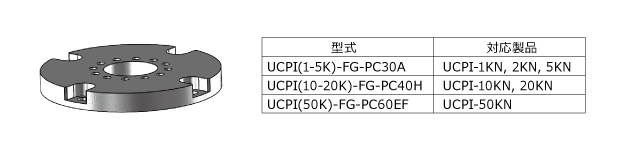

別売品
「UCPI取付用フランジ」でTHK製プレス機簡単に取り付けができます。
ダウンロード
| 製品カタログ（PDF） | UCPIカタログ(315 KB) | 日 | 英 | |
|---|---|---|---|---|
| 取扱説明書（PDF） | UCPIマニュアル(2 MB) | 日 | 英 | |
| 2D外観図 | DXF（ZIP） | UCPI（1KN/2KN/5KN）外観図_DXF(647 KB) | 日 | |
| UCPI（10KN/20KN）外観図_DXF(653 KB) | 日 | |||
| UCPI（50KN）外観図_DXF(735 KB) | 日 | |||
| UCPI（1KN/2KN/5KN）外観図_PDF(391 KB) | 日 | |||
| UCPI（10KN/20KN）外観図_PDF(508 KB) | 日 | |||
| UCPI（50KN）外観図_PDF(526 KB) | 日 | |||
| 3D外観図 | STEP（ZIP） | UCPI（1KN/2KN/5KN）外観図_STEP(401 KB) | 日 | |
| UCPI（10KN/20KN）外観図_STEP(451 KB) | 日 | |||
| UCPI（50KN）外観図_STEP(429 KB) | 日 | |||
- 取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
- PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
