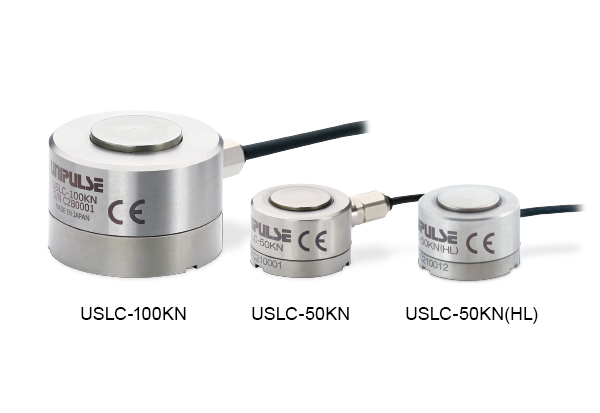

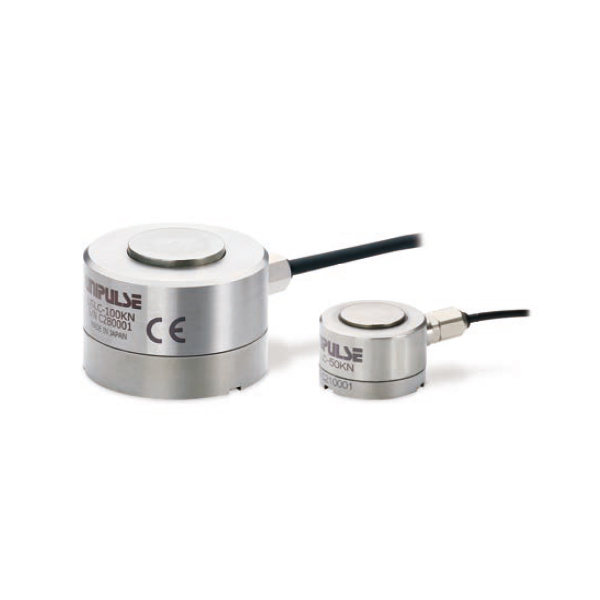

製品概要
- 直径22 mmで50 kNを測定できる!
- 直径38 mmで100 kNを測定できる!
- 他社ロードセルとの置き換えもすぐできる
- -40 ～ +150℃の高温・低温環境にも対応(HL)
仕様
| 型式 | USLC-50KN | USLC-100KN | USLC-50KN(HL) |
|---|---|---|---|
| 定格容量 | 50 kN | 100 kN | 50 kN |
| 定格出力 | 約 2 mV/V | ||
| 許容過負荷 | 150% R.C. | ||
| ゼロバランス | ±10% R.O. | ||
| 非直線性 | 0.5% R.O. 以下 仕様変更しました |
0.3% R.O. 以下 | 0.5% R.O. 以下 |
| ヒステリシス | 0.5% R.O. 以下 仕様変更しました |
0.3% R.O. 以下 | 0.5% R.O. 以下 |
| 繰返し性 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | －10 ～ ＋60℃ | －40 ～ ＋150℃ | |
| 許容温度範囲 | －20 ～ ＋70℃ | －40 ～ ＋150℃ | |
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | ||
| 入力端子間抵抗 | 約 700 Ω | ||
| 出力端子間抵抗 | 約 700 Ω | ||
| 推奨印加電圧 | 5 V | ||
| 最大印加電圧 | 10 V | ||
| 絶縁抵抗(DC 50 V) | 1000 MΩ 以上 | ||
| ケーブル | φ2 4芯シールドロボットケーブル 3 m 先端柳線 | φ3.8 4芯シールドロボットケーブル 3 m 先端柳線 | φ2 4芯シールドフッ素樹脂ケーブル 3 m 先端柳線 |
| 保護等級 | － | IP65 | － |
| ロードセル材質 | ステンレス | ||
| 定格負荷でのたわみ | 0.08 mm | 0.07 mm | 0.08 mm |
| 固有振動数 | 39 kHz | 16.3 kHz | 39 kHz |
| 重量 | 40 g | 210 g | 40 g |
| RoHS指令 | 2011/65/EU (EU)2015/863 | ||
USLC-100KNについて、使用しているステンレスの特性でサビが発生する場合があります。機能上問題ありません。

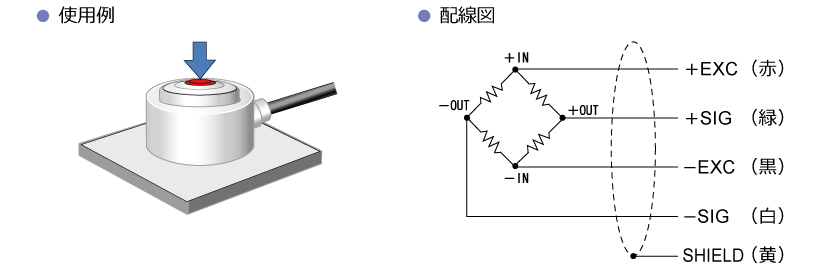

使用例・配線図

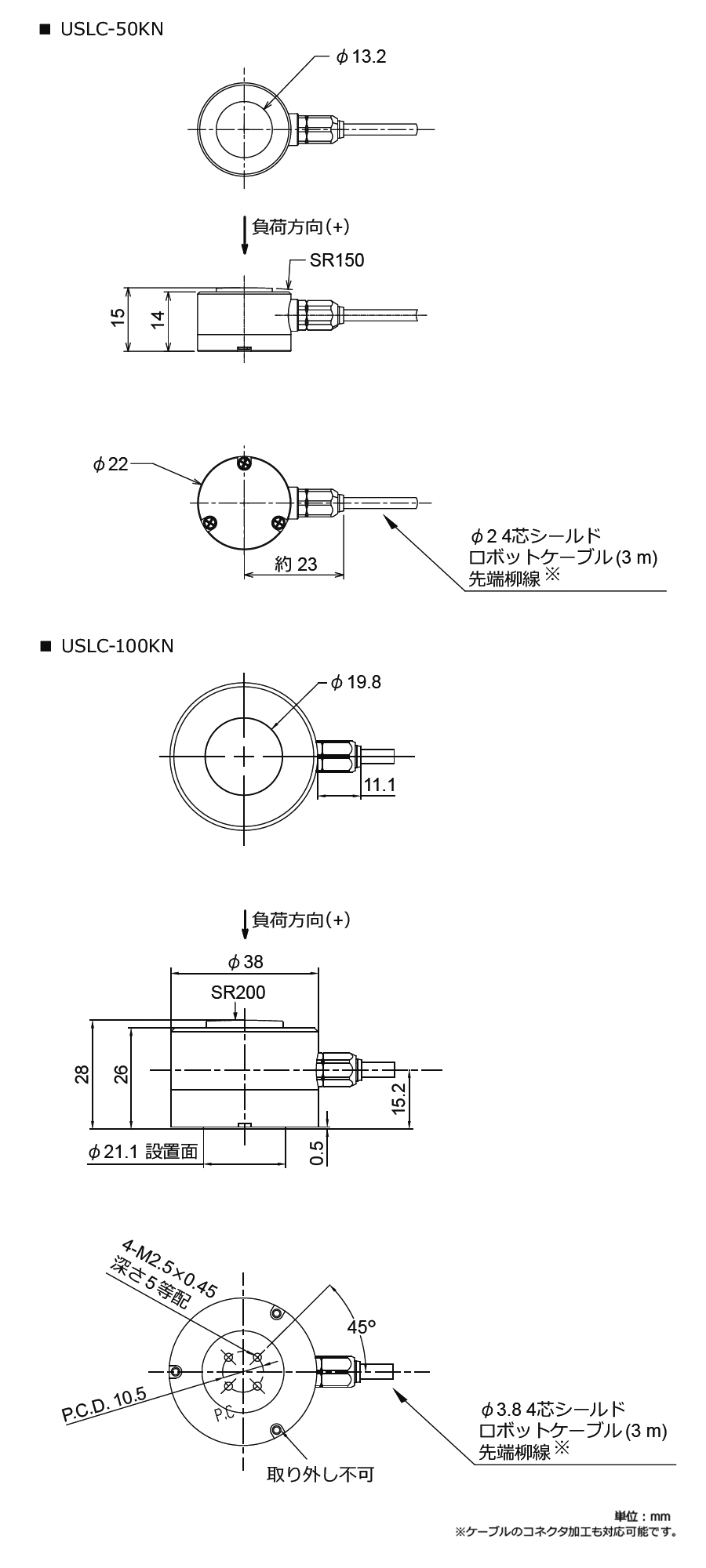

外形寸法
ダウンロード
| 製品カタログ | USLC/USLC(HL) カタログ(501 KB) | 日 | ||
|---|---|---|---|---|
| 取扱説明書 | USLC マニュアル(2 MB) | 日 | ||
| USLC(HL) マニュアル(2 MB) | 日 | |||
| 2D外観図 | DXF（ZIP） | USLC-50KN 外観図_DXF(754 KB) | 日 | |
| USLC-100KN 外観図_DXF(63 KB) | 日 | |||
| USLC-50KN(HL) 外観図_DXF(688 KB) | 日 | |||
| USLC-50KN 外観図_PDF(87 KB) | 日 | |||
| USLC-100KN 外観図_PDF(74 KB) | 日 | |||
| USLC-50KN(HL) 外観図_PDF(333 KB) | 日 | |||
| 3D外観図 | STEP（ZIP） | USLC-50KN 外観図_STEP(313 KB) | 日 | |
| USLC-100KN 外観図_STEP(233 KB) | 日 | |||
| USLC-50KN(HL) 外観図_STEP(689 KB) | 日 |
