UTMシリーズはおかげさまで出荷台数3万台突破！
・2014年度グッドデザイン賞
・2014年度東京都ベンチャー技術大賞 優秀賞

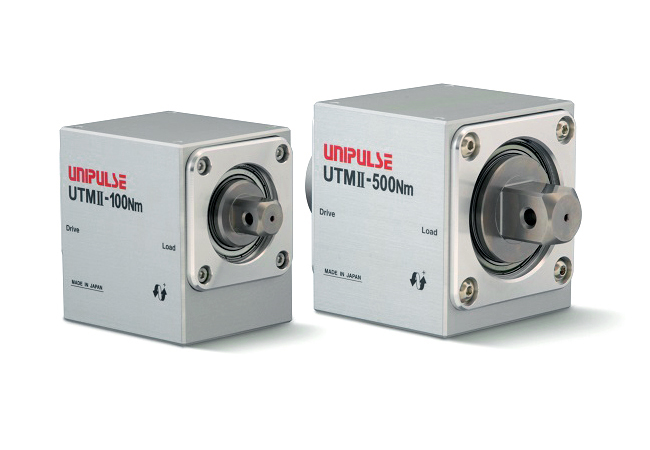

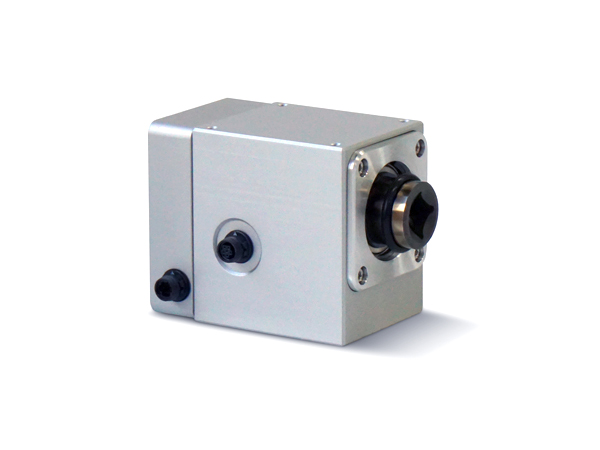

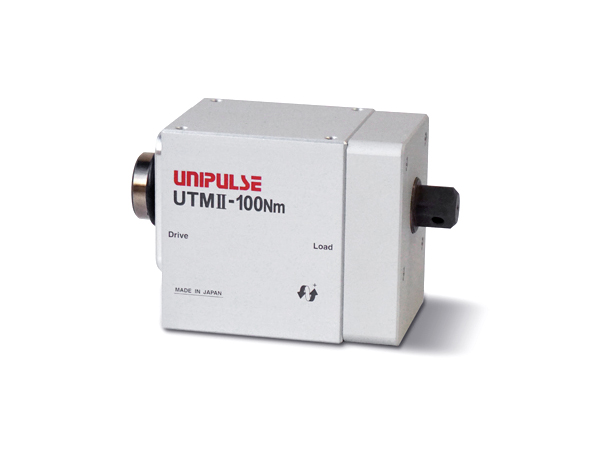

製品概要
スリップリングレスのため、データのとびがなく安定した測定が可能
●容量10 N m/ 20 N m/ 50 N m/ 100 N m/ 500 N m
●ナットランナ(ねじ締め装置)のトルク測定に最適
●UTMⅡの高精度と高速性を生かした締め付け作業時のトルク変動測定が可能※
トルク管理：UTMⅡ(W)
トルク管理＋角度管理：UTMⅡ(WR)
●ナットランナの出力軸とソケットの間に入れて締めるだけで簡単にトルクチェック
●ポータブルトルクモニタTM400と組み合わせることにより、現場における簡易較正器として使用可能

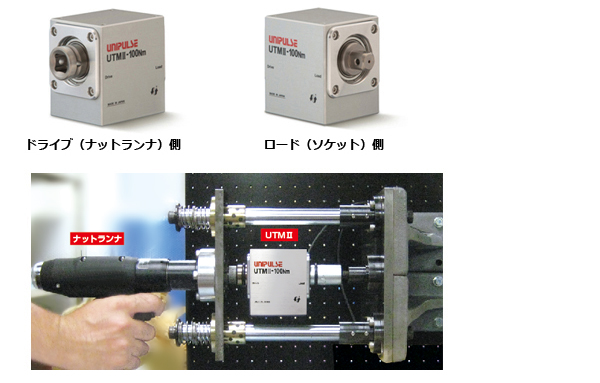

ナットランナの出力軸とソケットの間に入れて締めるだけで簡単にトルクチェック
■0.03％の高精度・安定性0.03％の非直線性、卓越したゼロ点の安定性を実現。
微小トルクも高精度に計測します。
■スリップリングレスなのでデータの飛びがありません。

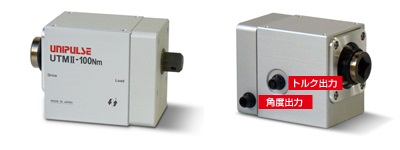

角度締め（角度法）対応!! UTMⅡ(WR)
トルクと回転角度を同時に管理する事で、さらに正確で均一な締め付けトルクをチェックすることができます。
■トルク法、角度法のいずれの締め付けにも対応ナットランナの先端部にトルクメータを直接取り付けるため、正確にトルクを測定可能です。任意のトルク値を超えた時点で角度を０°にリセットする機能を備えています。スナグトルクを超えてからの回転角度とトルクを自動的に測定可能です。
■3600パルス/回転、0.1度の分解能（TM400使用時）
現場での簡易較正にも使える0.1度の分解能を実現！
■専用ポータブルトルクモニタTM400（別売品）ハンディタイプで電源不要。
角度に対するトルク変動の表示ができます。
トルクと角度のピーク値の検出やSAVE機能でデータの保存も可能です。
UTMⅡ(W)/UTMⅡ(WR)を特集した過去のメールマガジンはこちら
仕様
UTMⅡ(W)
| 型式 | UTMⅡ-100Nm(W) | UTMⅡ-500Nm(W) |
|---|---|---|
| 測定レンジ | ±100 N m | ±500 N m |
| 電源入力 | DC 24 V±15％ | |
| 消費電流 | 150 mA 以下 | |
| 出力レンジ | ±5 V DC 負荷抵抗:2 kΩ 以上 | |
| 応答性 | 1 kHz | |
| パルス出力 | 1回転4パルス出力 オープンコレクタ出力 定格DC 30 V 10 mA |
|
| 許容過負荷 | 150% FS | |
| 非直線性 | 0.03% FS 以下 | |
| ヒステリシス | 0.03% FS 以下 | |
| 繰返し性 | 0.03% FS 以下 | |
| 動作温度範囲 | －10 ～ ＋50℃ | |
| ゼロ点の温度影響 | 0.01% FS/℃ 以下 | |
| 出力の温度影響 | 0.01% FS/℃ 以下 | |
| 最高回転速度 | 15000 rpm | 10000 rpm |
| ねじりばね定数 | 38.5×103 N m/rad | 265×103 N m/rad |
| 定格ねじれ角 | 2.60×10-3 rad（0.149°） | 1.88×10-3 rad（0.108°） |
| 慣性モーメント | 3.8×10-5 kg m2 | 2.15×10-4 kg m2 |
| ケースサイズ | 67(W)×74(H)×57(D) mm |
67(W)×79(H)×72(D) mm |
| 全長 | 100.5 mm | 115 mm |
| シャフト | □12.7 mm | □19.05 mm |
| 重量 | 約 730 g | 約 1.4 kg |
| CEマーキング適合 | 2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3) |
|
UTMⅡ(WR) UTMⅡ-10Nm(WR)-6.35 ～ 50Nm(WR)-9.53
| 型式 | UTMⅡ-10Nm (WR)-6.35 |
UTMⅡ-20Nm (WR)-6.35 |
UTMⅡ-50Nm (WR)-9.53 |
|---|---|---|---|
| 測定レンジ | ±10 N m | ±20 N m | ±50 N m |
| 電源入力 | DC ±24 V±15％ | ||
| 消費電流 | 100 mA 以下 | 150 mA 以下 | |
| 出力レンジ | ±5 V DC 負荷抵抗:2 kΩ 以上 | ||
| 応答性 | 1 kHz | ||
| パルス出力 | 1回転4パルス出力 オープンコレクタ出力 定格DC 30 V 10 mA |
||
| 回転角（エンコーダ）出力 | 3600パルス/回転 | ||
| 許容過負荷 | 150% FS | ||
| 非直線性 | 0.03% FS 以下 | ||
| ヒステリシス | 0.03% FS 以下 | ||
| 繰返し性 | 0.03% FS 以下 | ||
| 動作温度範囲 | －10 ～ ＋50℃ | ||
| ゼロ点の温度影響 | 0.01% FS/℃ 以下 | ||
| 出力の温度影響 | 0.01% FS/℃ 以下 | ||
| 最高回転速度 （角度測定可能速度） |
10000 rpm（800 rpm） | ||
| ねじりばね定数 | 2.15×103 N m/rad | 17.6×103 N m/rad | |
| 定格ねじれ角 | 4.64×10-3 rad （0.266°） |
9.29×10-3 rad （0.532°） |
2.84×10-3 rad （0.163°） |
| 慣性モーメント | 4.0×10-6 kg m2 | 3.33×10-5 kg m2 | |
| ケースサイズ | 77(W)×55(H)×40(D) mm | 87(W)×74(H)×57(D) mm | |
| 全長 | 96.5 mm | 112 mm | |
| シャフト | □6.35 mm | □9.53 mm | |
| 重量 | 約 310 g | 約 840 g | |
| CEマーキング適合 | 2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3) |
||
UTMⅡ(WR) UTMⅡ-100Nm(WR)-12.7 ～ 500Nm(WR)-19.05
| 型式 | UTMⅡ-100Nm (WR)-12.7 |
UTMⅡ-100Nm (WR)-19.05 |
UTMⅡ-500Nm (WR)-19.05 |
|---|---|---|---|
| 測定レンジ | ±100 N m | ±100 N m | ±500 N m |
| 電源入力 | DC ±24 V±15％ | ||
| 消費電流 | 150 mA 以下 | ||
| 出力レンジ | ±5 V DC 負荷抵抗:2 kΩ 以上 | ||
| 応答性 | 1 kHz | ||
| パルス出力 | 1回転4パルス出力 オープンコレクタ出力 定格DC 30 V 10 mA |
||
| 回転角（エンコーダ）出力 | 3600パルス/回転 | ||
| 許容過負荷 | 150% FS | ||
| 非直線性 | 0.03% FS 以下 | ||
| ヒステリシス | 0.03% FS 以下 | ||
| 繰返し性 | 0.03% FS 以下 | ||
| 動作温度範囲 | －10 ～ ＋50℃ | ||
| ゼロ点の温度影響 | 0.01% FS/℃ 以下 | ||
| 出力の温度影響 | 0.01% FS/℃ 以下 | ||
| 最高回転速度 （角度測定可能速度） |
10000 rpm（800 rpm） | ||
| ねじりばね定数 | 26.4×103 N m/rad |
54.6×103 N m/rad |
136×103 N m/rad |
| 定格ねじれ角 | 3.78×10-3 rad （0.217°） |
1.83×10-3 rad （0.105°） |
3.68×10-3 rad （0.211°） |
| 慣性モーメント | 3.58×10-5 kg m2 | 1.92×10-4 kg m2 | 2.06×10-4 kg m2 |
| ケースサイズ | 87(W)×74(H) ×57(D) mm |
87(W)×79(H)×72(D) mm | |
| 全長 | 120.5 mm | 133 mm | |
| シャフト | □12.7 mm | □19.05 mm | |
| 重量 | 約 860 g | 約 1.7 kg | 約 1.8 kg |
| CEマーキング適合 | 2011/65/EU+(EU)2015/863 2014/30/EU(EN61326-1, EN61326-2-3) |
||
