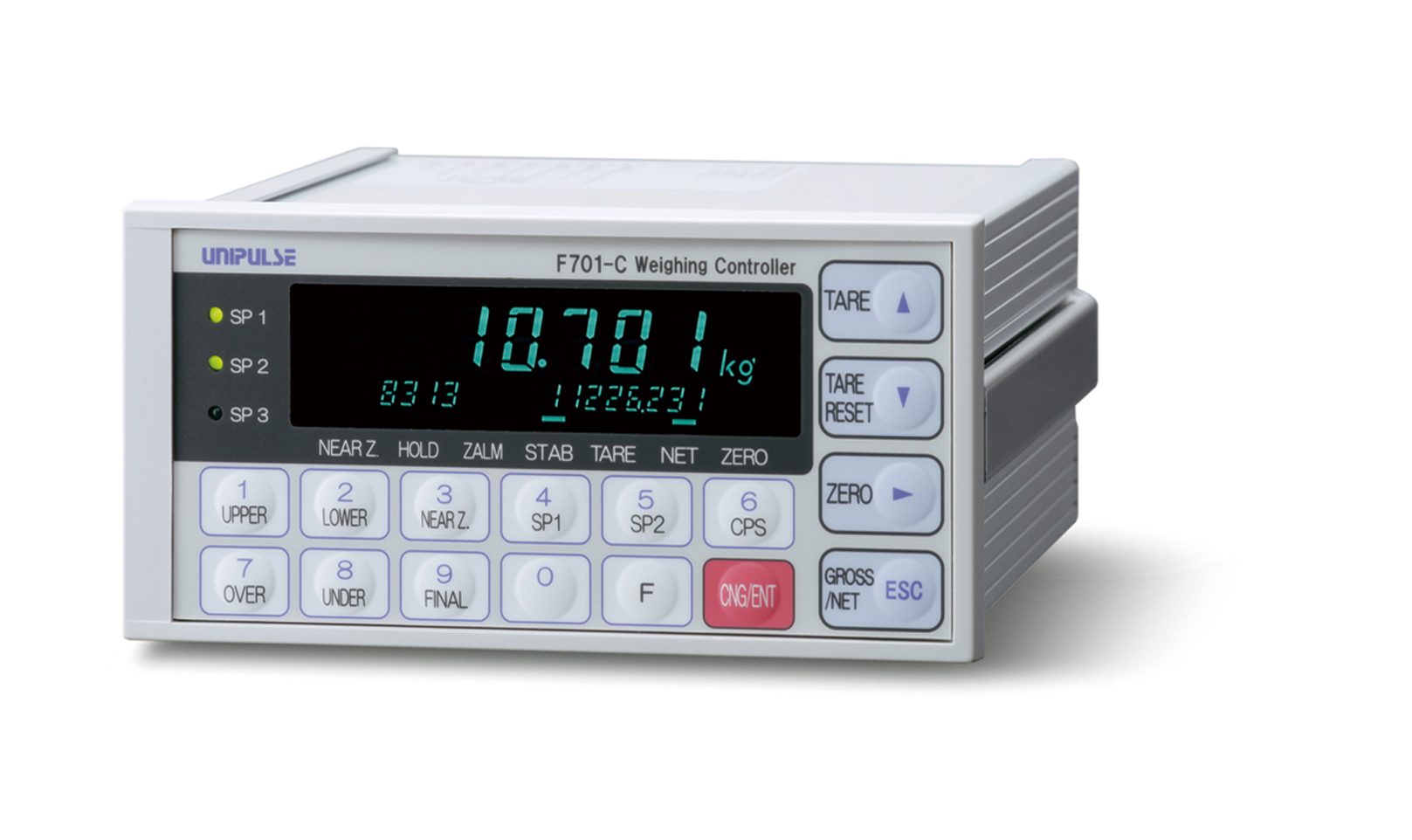

โครงร่างผลิตภัณฑ์

F701-C เป็นอุปกรณ์ในทางปฏิบัติที่ยอดเยี่ยมในการลดค่าใช้จ่ายที่เข้ากันได้กับระบบชั่งน้ำหนักทั้งหมด

F701-C เป็นตัวควบคุมการชั่งน้ำหนักที่มีวัตถุประสงค์ทั่วไปที่เข้ากันได้กับระบบชั่งน้ำหนักทั้งหมด
เครื่องนี้เป็นอุปกรณ์ในทางปฏิบัติที่ยอดเยี่ยมในการลดค่าใช้จ่ายโดยมีเครื่องประกอบพร้อมกับฟังก์ชั่นการปล่อยน้ำหนักสุดท้ายที่ช่วยให้การควบคุมการชั่งน้ำหนักทั้งแบบป้อนและปล่อยน้ำหนักมีความแม่นยำสูงและฟังก์ชั่นชั่งน้ำหนักตามลำดับเป็นสิ่งจำเป็นในงานไซโลและเครื่องชั่งบรรจุ
ติดตั้งเป็นอินเตอร์เฟซที่สามารถเชื่อมต่อกับ PLC หรืออุปกรณ์ต่อพ่วงต่างๆ เช่น BCDเอ้าท์พุท, RS-232C และ CC-Link

ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการตั้งค่า｜ส่วนของอินพุท / เอ้าท์พุท｜ส่วนของการแสดงผล｜ข้อกำหนดทั่วไป｜อ๊อปชั่น｜อุปกรณ์เสริม

ส่วนของอนาล็อก
แรงดันไฟกระตุ้น	DC 10 V±5% กระแสเอาท์พุท ภายใน 120 mA (โหลดเซลล์ขนาด350 Ωจำนวนถึงสี่ตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงการปรับค่าซีโร่	0 ถึง 2 mV/V การปรับหยาบ: ควบคุมด้วยดิจิทัลผ่านวงจรการปรับหยาบ การปรับละเอียด: วิธีการปรับค่าอัตโนมัติผ่านการประมวลผลทางดิจิตอล
ช่วงการปรับค่าเกน	0.3 ถึง 3.2 mV/V การปรับหยาบ: ควบคุมด้วยดิจิทัลผ่านวงจรการปรับหยาบ การปรับละเอียด: วิธีการปรับค่าอัตโนมัติผ่านการประมวลผลทางดิจิตอล
ความไวของอินพุทขั้นต่ำ	0.3 μV/การนับ
ความถูกต้อง	ความไม่เป็นเชิงเส้น: ภายใน0.01%/FS ซีโร่ดริฟท์: ภายใน 0.2 μV/C RTI เกนดริฟท์: ภายใน 15 ppm/°C
การกรองสัญญาณแบบอนาล็อก	การกรองความถี่ต่ำผ่านแบบเบสเซ่ว(-12 dB/oct) เลือกจาก 2, 4, 6, 8 Hz
A/D คอนเวอร์เตอร์	ความเร็ว: 200 ครั้ง/ วินาที ความละเอียด: 24 บิต(ไบนารี่)

ส่วนของการตั้งค่า
รายการการตั้งค่า	– High limit, Low limit, near zero, SP1, SP2, Compensation, over, under, final – Comparison inhibit time, judging time, complete output time, adjust feeding time, auto zero times, judging times. Auto free fall compensation regulation, analog filter, tare weight – Weighing function 1, weighing function 2, weighing function 3, sequence mode, function key inhibit, digital filter, motion detect, zero tracking period, zero tracking range – Balance weight value, capacity, min. scale division, net over, gross over, DZ regulation value, function selection, gravitation acceleration (area number input), gravitation acceleration (acceleration input) – D/A output mode, D/A zero output weight, D/A full scale, RS-485 I/F, ID number, RS-232C I/F, external function selection, setting value LOCK, restriction on the tare subtraction function – Input selection, output selection, CC-Link I/F Occupied station & Transmission speed, CC-Link I/F Station No. – Average weight, maximum weight, minimum weight, population standard deviation, sample standard deviation, number of data (n), latest accumulation date, Maximum-minimum (R), option substrate – Span calibration, equivalent input calibration, password input, zero calibration

ส่วนของการตั้งค่า

รายการการตั้งค่า

– High limit, Low limit, near zero, SP1, SP2, Compensation, over, under, final
– Comparison inhibit time, judging time, complete output time, adjust feeding time, auto zero times, judging times. Auto free fall compensation regulation, analog filter, tare weight
– Weighing function 1, weighing function 2, weighing function 3, sequence mode, function key inhibit, digital filter, motion detect, zero tracking period, zero tracking range
– Balance weight value, capacity, min. scale division, net over, gross over, DZ regulation value, function selection, gravitation acceleration (area number input), gravitation acceleration (acceleration input)
– D/A output mode, D/A zero output weight, D/A full scale, RS-485 I/F, ID number, RS-232C I/F, external function selection, setting value LOCK, restriction on the tare subtraction function
– Input selection, output selection, CC-Link I/F Occupied station & Transmission speed, CC-Link I/F Station No.
– Average weight, maximum weight, minimum weight, population standard deviation, sample standard deviation, number of data (n), latest accumulation date, Maximum-minimum (R), option substrate
– Span calibration, equivalent input calibration, password input, zero calibration

ส่วนของการแสดงผล
หน่วยในการแสดงผล	จอแสดงผลเชิงตัวเลข (7 หลัก) ที่มีความสูงของตัวอักษรที่ 10.4 มม.ด้วยหลอดแสดงผลเรืองแสง จอแสดงผลย่อย; ความสูงของตัวอักษรที่ 4.0 มม.
ค่าการแสดงผล	5 หลัก เครื่องหมาย : แสดงผลเครื่องหมายลบบนหลักที่สำคัญที่สุด
หน่วย	เลือกจาก t, kg, g, N, lb, none
แสดงสถานะ	SP1, SP2, SP3, NEAR ZERO, HOLD, ZERO ALARM, STAB, TARE, NET, ZERO, BATTERY CONDITIONS

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า	AC 100 ถึง 240 V(+10% -15%) (แหล่งจ่ายไฟ 50/60 Hz)
การใช้กำลังไฟฟ้า	11 VA typ.
เงื่อนไขการใช้งาน	อุณหภูมิ: ช่วงอุณหภูมิในการทำงาน -10 -+40°C; ช่วงอุณหภูมิในการจัดเก็บ -20 -+85 °C; ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก	144 (W) x 72 (H) x 160 (D) [มม] (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก	ประมาณ 1.0 กรัม

อุปกรณ์เสริม
สายไฟอินพุท AC (ระดับน้อย 125 V) 3 ม.	1
ไขควงมินิ	1
ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบ	1
สายจัมเปอร์	2
คู่มือการใช้งาน	1
Load cell input connector terminal block (Already mounted on the main unit)	1
คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท (เมื่ออ๊อปชั่น BCDเอ้าท์พุทมีการติดตั้ง)	1
คอนเน็กเตอร์สำหรับ RS-485 (เมื่ออ๊อปชั่น RS-485 มีการติดตั้ง)	1
คอนเน็กเตอร์สำหรับ D/A คอนเวอร์เตอร์(เมื่ออ๊อปชั่น D/A คอนเวอร์เตอร์มีการติดตั้ง)	1
คอนเน็กเตอร์สำหรับ CC-Link (เมื่ออ๊อปชั่น CC-Link มีการติดตั้ง)	1

อุปกรณ์เสริมต่างๆ

แบบ
CAAC2P-B3	สายไฟอินพุท AC 3 ม.
CAAC3P-CEE7/7-B2	สายไฟอินพุท AC (ความต้านทานแรงดันไฟฟ้า: 250 V) 2 ม.
CN34	คอนเน็กเตอร์ D-Sub 9p สำหรับ RS-232
CN50	ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ
CN55	ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม
CN70	คอนเน็กเตอร์สำหรับ D/A คอนเวอร์เตอร์
CN71	คอนเน็กเตอร์สำหรับ RS-485·CC-Link
CN72	คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link
CN80	อนาล็อก I/O คอนเน็กเตอร์เทอมินอล
F720 fixing panel	แผงสำหรับการติดตั้งเพื่อการแปลงจาก F252/F280 เป็น F701-C
LB01-XH	แบตเตอรี่ลิเธียม(พร้อมคอนเน็กเตอร์ XH)

โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
