โครงร่างผลิตภัณฑ์
ด้วยฟังก์ชั่นการค้างค่าแบบอนาล็อก/ ดิจิตอลและความสามารถในการประมวลผลสัญญาณความเร็วสูง (3000 ครั้ง/ วินาที) จะช่วยให้เกิดการวัดที่แม่นยำของความดัน แรงบิดและปัจจัยทางไดนามิกอื่นๆ
ตัวเครื่องติดตั้งอินเตอร์เฟซแบบอนุกรมที่เลือกได้ (RS-485 หรือ SI/F) และด้วย(เฉพาะ RS-485เท่านั้น)ทำให้สามารถเชื่อมต่อ F325 ได้ถึง 32 เครื่องในเครือข่ายเดียวกัน

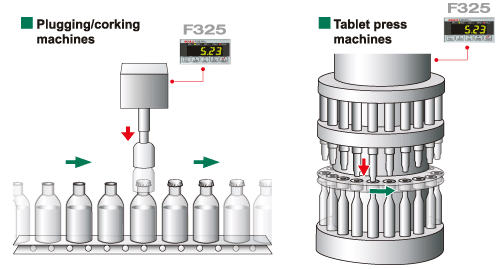

ตัวเครื่องเหมาะสำหรับการใช้งานที่มีรอบเวลาที่สั้น เช่นเครื่องกดเม็ดยาหรือเครื่องเสียบหรืออุด
※ D/A คอนเวอร์เตอร์ที่สอดคล้องกับเอ้าท์พุทแบบแรงดันและกระแส
※ BCDเอาท์พุทที่สอดคล้องกับชนิด Sink และ Source
การค้างค่าสูงสุดแบบอนาล็อก
เพราะมันเป็นอิสระจากความเร็วในการสุ่มตัวอย่าง จึงสามารถทำการค้างค่าสูงสุดที่ความเร็วที่เร็วขึ้น
จุดสูงสุดแบบดิจิตอล / การค้างค่าแบบ Sample
จุดสูงสุดหรือจุดSample(จุดที่ต้องการตามอำเภอใจ)ของข้อมูลการวัดดิจิตอลถูกจับค่าไว้
มันเหมาะสำหรับการใช้งานที่ความเสถึยรภาพในการอ่านเป็นสิ่งจำเป็น
อัตราการแปลงค่า A/Dความเร็วสูง3000 ครั้ง/ วินาที(ความละเอียด: 24 บิต)
สัญญาณอนาล็อกจากเซ็นเซอร์สามารถแปลงเป็นสัญญาณดิจิตอลในอัตรา3,000 ครั้ง/ วินาที *
* อัตราการแปลงค่าA / D สามารถเปลี่ยนเป็น 30 หรือ 300 ครั้ง/ วินาที
แล้วผลของการกรองจะเพิ่มขึ้นซึ่งในที่สุดก็จะช่วยให้การวัดที่มีเสถียรภาพ
ฟังก์ชั่นการกรองที่มีประสิทธิภาพสูงโดยใช้เทคโนโลยีทั้งแบบอนาล็อกและดิจิตอล
กำจัดการสั่นสะเทือนและสัญญาณรบกวน/ การแทรกแซงจากภายนอกในสัญญาณอินพุทสำหรับการอ่านค่าที่ “รวดเร็ว” และ “ถูกต้อง”
ตัวกรองทั้งแบบอนาล็อกและดิจิตอล (การกรองสัญญาณความถี่ต่ำผ่านและค่าเฉลี่ยการเคลื่อนที่) สามารถใช้ได้พร้อมกัน
ทั้งนี้ขึ้นอยู่กับความต้องการสำหรับการใช้งาน (เช่นการตอบสนองอย่างรวดเร็ว การอ่านที่มีเสถียรภาพฯลฯ) คุณสามารถเลือกตัวกรองที่ดีที่สุดจากช่วงที่หลากหลายของการเลือก
อินเตอร์เฟซ
คุณสามารถเลือกอย่างใดอย่างหนึ่งระหว่าง RS-485 (Modbus-RTU / รูปแบบUNI) หรือ SI/F (อินเตอร์เฟซอนุกรมของ Unipulse ) ให้เป็นอินเตอร์เฟซแบบมาตรฐาน
ครอบคลุมหลากหลายของการใช้งาน:เวลาในการตอบสนองได้รวดเร็วและมีความแม่นยำสูง
<ตอบสนองที่รวดเร็ว>
F325 ประมวลผลการค้างค่าสูงสุดแบบอนาล็อกที่ความเร็ว 3000 ครั้ง/ วินาที และให้สัญญาณเอ้าท์พุท HI / OK / LO
มันเหมาะสำหรับการประยุกต์ใช้งานที่มีรอบเวลาที่สั้น
มันยังสามารถนำไปใช้สำหรับระบบชั่งน้ำหนักแม่นยำสูงได้ด้วย โดยการปรับความเร็วของการแปลงA / D และ/ หรือการตั้งค่าตัวกรองสัญญาณ
ซอฟต์แวร์ฟรีสำหรับการตั้งค่าพารามิเตอร์ที่สามารถใช้ได้
F325 สามารถเชื่อมต่อกับเครื่องคอมพิวเตอร์ผ่านทาง RS-485 หรือ RS-232C และการตั้งค่าพารามิเตอร์สามารถแก้ไขหรือบันทึกไว้ในเครื่องคอมพิวเตอร์
ข้อมูลจำเพาะ
ส่วนของอนาล็อก｜ส่วนของการแสดงผล｜สัญญาณอินพุต/ เอาต์พุตภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วๆไป｜อุปกรณ์เสริม
| ส่วนของอนาล็อก | |
| แรงดันไฟกระตุ้น | DC 10 V หรือ 2.5 V ± 10% (ที่เลือกได้) กระแสเอ้าท์พุท: ภายใน 30 mA |
|---|---|
| ช่วงของสัญญาณอินพุท | －3.0 to ＋3.0 mV/V |
| ความถูกต้อง |
ความไม่เป็นเชิงเส้น：0.02%/FS±1 digit （เมื่อป้อนอินพุท 3 mV/V） ซีโร่ดริฟท์：ภายใน0.5 μV/℃ RTI เกนดริฟท์：ภายใน 25 ppm/℃ |
| A/D คอนเวอร์เตอร์ |
ความเร็ว：30, 300, 3000 ครั้ง/ วินาที (เลือกได้) ความละเอียด：24 บิท(ไบนารี่) |
| การกรองสัญญาณแบบอนาล็อก | การกรองความถี่ต่ำผ่านเบื้องต้น เลือกความถี่จาก 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz หรือ 30 kHz |
| การกรองสัญญาณแบบดิจิตอล | ตัวกรองที่1: การกรองความถี่ต่ำผ่านแบบเบสเซ่ว (ชั้นรอง) ความถี่คัตออฟสามารถตั้งค่าได้ตั้งแต่ 1/300 ถึง 1/10 ของความเร็วในการสุ่มตัวอย่าง มันสามารถถูกปิดการใช้งานได้ 3000 ครั้ง/วินาที: 10 to 300 Hz, 300 ครั้ง/วินาที: 1.0 to 30.0 Hz, 30ครั้ง/ วินาที: 0.1 to 3.00 Hz ตัวกรองที่2: ค่าเฉลี่ยการเคลื่อนที่ คุณสามารถตั้งค่าใดก็ได้ระหว่าง 1-999 ครั้ง |
| ความละเอียด | 1/30000 (เมื่อป้อนอินพุท 3.0 mV/V) |
| การตรวจสอบเอ้าท์พุท | เซ็นเซอร์อินพุทประมาณ 2 V ต่อ 1 mV/V (ความต้านทานอินพุทมากกว่า2 kΩ) |
| ฟังก์ชั่นการค้างค่า | การค้างค่าแบบSampleหรือPeak hold (คุณสามารถเลือกการค้างค่าสูงสุด(Peak hold)ได้ทั้งแบบอนาล็อกหรือดิจิตอลจากเมนูการตั้งค่า การตอบสนองความถี่ของการค้างค่าแบบอนาล็อกเป็น 1 kHz) |
| ส่วนการแสดงผล | |
| หน่วยในการแสดงผล | ความสูงของตัวอักษร 15 มม: LED สีเขียวชนิด7 เซ็กเม้นท์ (5 หลัก) ค่าของตัวเลข：ตัวเลขค่าที่ระบุ5หลัก: -19999 to + 99999 จุดทศนิยม：เลือกแสดงตำแหน่งจุดทศนิยม(0.000, 0.00, 0.0, 0) |
|---|---|
| รายการแสดงผล |
แสดงผลสถานะ：LEDสีแดง3φ: HI, LO, PEAK,HOLD LEDสีเขียว3φ: OK ความถี่ในการแสดงผล：เลือกจาก 3, 6, 13 และ 25 ครั้ง/ วินาที |
| สัญญาณอินพุต/ เอาต์พุตภายนอก | |
| ขาอินพุทภายนอก （3） |
DZ、HOLD、H.RESET <แรงดันไฟอินพุทแบบฟรีคอนแท็ค> อุปกรณ์จากภายนอกสามารถเชื่อมต่อได้เช่นรีเลย์, สวิทช์,ทรานซิสเตอร์และอื่นๆ สัญญาณสามารถออกมาเป็นเอ้าท์พุทโดยการลัดวงจรระหว่างขาอินพุทและขั้วคอมมอน ในกรณีมีการใช้ทรานซิสเตอร์เชื่อมต่อ โปรดใช้ทรานซิสเตอร์ชนิดNPN (Sink) แหล่งจ่ายแรงดันไฟฟ้าภายใน: DC 12 V เมื่อลัดวงจร: ประมาณ 4 mA <แรงดันไฟอินพุทแบบDCสำหรับชนิด+COMและ-COM> (โปรดระบุประเภทของอินพุทเมื่อมีการสั่งซื้อ) อุปกรณ์จากภายนอกสามารถเชื่อมต่อได้เช่นรีเลย์, สวิทช์,ทรานซิสเตอร์และอื่นๆ สัญญาณอินพุทสามารถออกมาเป็นเอ้าท์พุทโดยการใส่ค่าแรงดันระหว่างขาอินพุทและขั้วคอมมอน ในกรณีมีการใช้ทรานซิสเตอร์เชื่อมต่อ โปรดใช้ทรานซิสเตอร์ชนิดNPNสำหรับ+COMและชนิดPNP สำหรับ-COM แรงดันไฟสูงสุด: DC 27.6 V “ON”: เมื่อแรงดันไฟฟ้าอยู่เหนือกว่าDC 9 V (กระแสโหลด: ประมาณ 10 mA ที่ DC 24 V), “ปิด:” ต่ำกว่า DC 3 V |
|---|---|
| ขาเอ้าท์พุทภายนอก （5） |
HI, OK, LO, Output Selection 1, Output Selection 2 (กําหนดขาเอ้าท์พุทจากการเลือกต่างๆ: HH, LL, Overload, RUN, HOLD, NZ, DZ) PhotoMOS เอาท์พุทรีเลย์ (คอมมอนสำหรับชนิด Sinkและ Source) แรงดันไฟสูงสุด: DC 30 V, กระแสสูงสุด: 100 mA , เวลาปฏิบัติการ: ประมาณ 1 มิลลิวินาที |
| อินเตอร์เฟซ | |
| อินเตอร์เฟซติดต่อสื่อสารทาง RS-485 (Modbus-RTU / รูปแบบUNI ) หรือ SI/F (อินเตอร์เฟซแบบอนุกรมของUnipulse) BCD อินเตอร์เฟซเอ้าท์พุทข้อมูลแบบขนาน (ชนิดSink) (อ๊อปชั่น) BCD อินเตอร์เฟซเอ้าท์พุทข้อมูลแบบขนาน (ชนิดSource) (อ๊อปชั่น) D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดแรงดันไฟฟ้า) (อ๊อปชั่น) D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดกระแส) (อ๊อปชั่น) อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C (อ๊อปชั่น) |
|
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | AC 100 V to 240 V (+ 10% -15%) (แหล่งจ่ายไฟ) 50/60 Hz DC 12 V to 24 V (± 15%) (โปรดระบุประเภทของอินพุทเมื่อมีการสั่งซื้อ) |
|---|---|
| การใช้กำลังไฟฟ้า | 10 W สูงสุด |
| กระแสไหลเข้า ข้อมูลจำเพาะ(ประเภท) AC | 2 A, 1 msec: AC 100 V เงื่อนไขของโหลดที่ค่าเฉลี่ย (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง) 4 A, 1 msec: AC 200 V เงื่อนไขของโหลดที่ค่าเฉลี่ย (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง) |
| กระแสไหลเข้า ข้อมูลจำเพาะ(ประเภท) DC | 2 A, 20 msec: DC 12 V เงื่อนไขของโหลดที่ค่าเฉลี่ย (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง) 1 A, 50 msec: DC 24 V เงื่อนไขของโหลดที่ค่าเฉลี่ย (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง) |
| เงื่อนไขการใช้งาน | ช่วงอุณหภูมิการทำงาน: -10 ~ + 40 ℃ช่วงอุณหภูมิการจัดเก็บ: -40 ~ + 80 ℃ ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 96 (W) × 48 (H) × 132.5 (D) (มม.) (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| ขนาดแผงที่ตัด | 92 × 45 (+ 1-0) (มม.) |
| น้ำหนัก | ประมาณ 600 กรัม |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 มาตรฐานความปลอดภัย EN61010-1, EN62311 |
| อุปกรณ์เสริม | |
| ·สายไฟอินพุท AC* 1 ·อะแดปเตอร์การแปลง 3P-2P* 1 ·ตัวเทอร์มิเนเตอร์(กรณีเลือก RS-485) 1 ·คอนเน็กเตอร์สำหรับBCDเอ้าท์พุท(กรณีอ๊อปชั่นBCDเอ้าท์พุทถูกเลือก) 1 ·คู่มือการใช้งาน 1 * รวมอยู่ด้วยเฉพาะตามข้อกำหนดสำหรับไฟ AC |
|
อ๊อปชั่น
| แบบ | |
| BCO | BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด sink) |
|---|---|
| BSC | BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด source) |
| DAV | D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดแรงดันไฟฟ้า) |
| DAI | D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดกระแส) |
| 232 | อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
