โครงร่างผลิตภัณฑ์

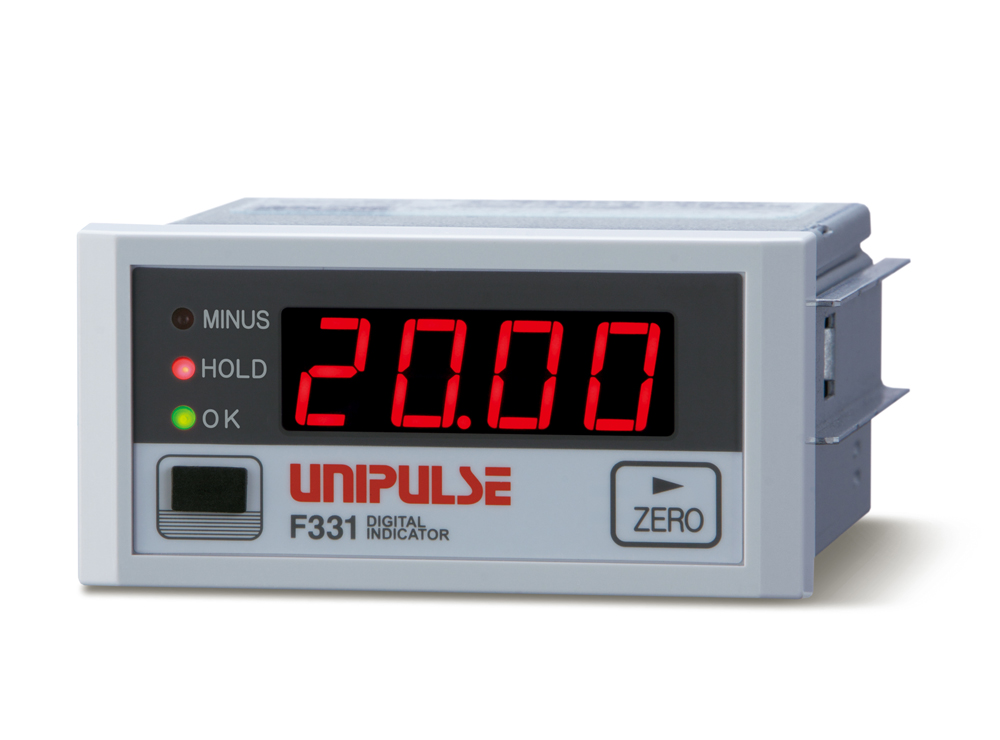

F331 เป็นตัวบ่งชี้ดิจิตอลสำหรับเซ็นเซอร์แบบสแตนเกจในการวัดโหลด แรงบิด ความดันและดิสเพสเม้นท์ การกำหนดค่าที่มีขนาดกะทัดรัดและเรียบง่ายทำให้เป็นเครื่องในทางปฏิบัติที่มีคุณสมบัติเช่นการค้างค่าและการวินืจฉัย


คุณลักษณะเด่น
  • ฟังก์ชั่นการวินิจฉัย
    การเปรียบเทียบค่าที่มีขีดจำกัดบนและล่างและเอ้าท์พุทของผลการวินิจฉัย
    เอาท์พุท (2 จุด): เลือกจาก OK・NG・HH・HI・LO・LL
  • ฟังก์ชั่นการค้างค่า
    ฟังก์ชั่นการค้างค่าที่มีความเร็วของการแปลงA / D ที่ 300 ครั้ง/ วินาที. (Sample・Peak・Bottom・P-P)
  • อินเตอร์เฟซที่มากมาย
    USB เป็นคุณสมบัติมาตรฐาน ส่วนBCD เอาท์พุท, D/A คอนเวอร์เตอร์(เอาท์พุทชนิดกระแส), RS-485 (เลือกจาก Modbus-RTU และรูปแบบดั้งเดิม) และ RS-232C มีอยู่เป็นอ๊อปชั่น
  • การประยุกต์ใช้ซอฟแวร์พิเศษของพีซี
    เราเตรียมซอฟต์แวร์พิเศษที่สามารถตั้งค่า F331 ได้อย่างง่ายดาย ดาวน์โหลดค่าที่วัดได้และวิเคราะห์บนเครื่องพีซี


การตั้งค่าและการควบคุมสามารถทำได้บนเครื่องคอมพิวเตอร์สำหรับการติดตั้งและเมื่อคุณได้ผลการวินิจฉัยเป็น NG
■สำหรับการติดตั้ง

คุณสามารถตั้งค่าเริ่มต้นและการสอบเทียบ การติดตั้งง่ายเพราะคุณสามารถทำมันได้ด้วยการยืนยันข้อมูลรูปแบบของกราฟ เครื่องคอมพิวเตอร์ไม่จำเป็นต้องมีหลังการทำงานได้เริ่มต้น

  • การตั้งค่าเริ่มต้นและการสอบเทียบ
    คุณสามารถทำการอ่านและเขียนค่าของการตั้งค่าและการสอบเทียบ
  • ตรวจสอบจากรูปแบบของกราฟ
    จะแสดงสัญญาณอินพุทในรูปแบบของกราฟ
    คุณสามารถดูช่วงเวลาเอ้าท์พุทของการเปรียบเทียบค่าที่มีขีดจำกัดบนและล่างและการค้างค่าได้อย่างรวดเร็ว การบันทึกข้อมูลรูปแบบของกราฟยังเป็นไปได้ด้วย


■เมื่อการควบคุมอย่างต่อเนื่องเป็นสิ่งจำเป็นเช่น การทดสอบในระยะยาว

เมื่อมันเป็นสิ่งจำเป็นคุณสามารถอ่านและบันทึกค่าที่วัดได้ในแบบเรียลไทม์โดยการเชื่อมต่อเครื่องคอมพิวเตอร์ตลอดเวลา
มันบันทึกค่าที่วัดได้และสถานะ(ขีดจำกัดบน/ ล่าง, การค้างค่า) ได้ถึง10,000 ครั้ง คุณสามารถตรวจสอบผลการวินิจฉัย OK / NG โดยฟังก์ชั่นการนับ

■หากผลการตัดสินเป็น NG (Not good)

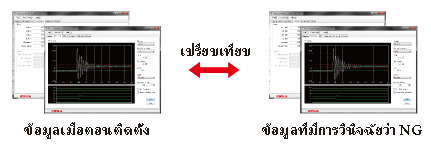

คุณสามารถติดตามหาสาเหตุโดยการเปรียบเทียบค่าพารามิเตอร์การตั้งค่าและข้อมูลรูปแบบของกราฟของผลที่เป็น NG กับข้อมูลเมื่อมีการติดตั้ง


หลักในการใช้งาน

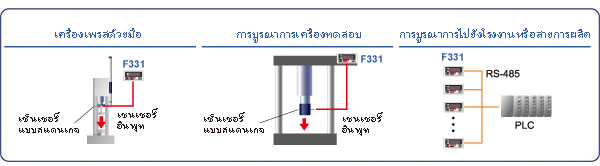

เหมาะสำหรับสายการผลิตเที่มีการควบคุมคุณภาพเช่นแรงดันโหลดของเครื่องเพรสหรือเครื่องขึ้นรูป การวินิจฉัยว่าผ่านหรือล้มเหลวของเครื่องอัตโนมัติและเครื่องทดสอบ


ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการแสดงผล｜ส่วนของการตั้งค่า｜สัญญาณภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วๆไป｜อุปกรณ์เสริม

ส่วนของอนาล็อก
แรงดันไฟกระตุ้นเซ็นเซอร์ DC 2.5 V±10% กระแสเอาท์พุทภายใน 30 mA ·····ข้อกำหนดมาตรฐาน
สเป็ค 5 V (โปรดระบุเมื่อมีการสั่งซื้อ.)
(DC 5 V ± 10% กระแสเอาท์พุทภายใน 30 mA)
ช่วงของสัญญาณอินพุท -3.0 to +3.0 mV/V
ช่วงของการสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า +0.5 to +3.0 mV/V
ความผิดพลาดของการสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า ภายใน 0.1% FS (ป้อนอินพุทที่ 0.5 mV / V)
ความถูกต้อง ความไม่เป็นเชิงเส้น : ภายใน 0.02%/FS (เมื่อป้อนอินพุท 3.0 mV/V)
ซีโร่ดริฟท์ : ภายใน0.5 μV/℃ RTI
เกนดริฟท์ : ภายใน 0.01%/℃
A/D คอนเวอร์เตอร์ ความเร็ว: 300 ครั้ง/ วินาที
ความละเอียด: 24 บิท(ไบนารี่)
ฟังก์ชั่นการค้างค่า Sample, Peak, Bottom, P-P

ส่วนของการแสดงผล
การแสดงผล ความสูงของตัวอักษร 14.2 มม.แสดงตัวเลข(4 หลัก) ด้วยLED สีแดงชนิด7 เซ็กเม้นท์
ค่าที่ระบุ เป็นตัวเลข 4 หลัก -9,999 ถึง9999 ( เครื่องหมายลบคือหลักที่สำคัญที่สุดมันแสดงที่ไฟแสดงสถานะ.)
จุดทศนิยม ตำแหน่งจุดที่เลือกได้ (8.888,88.88,888.8,8888)
รายการแสดงผล แสดงผลสถานะ
LEDสีแดง3φ × 2 (MINUS, HOLD)
LED สีเขียว3φ × 1 (OK)
ความถี่ในการแสดงผล เลือกจาก 5, 10, 20 ครั้ง/ วินาที

ส่วนของการตั้งค่า
วิธีการตั้งค่า การตั้งค่าทำโดยซอฟต์แวร์เฉพาะของคอมพิวเตอร์ที่มีอินเตอร์เฟซ USB
การเก็บรักษาข้อมูล เก็บค่าไว้ในหน่วยความจำ nonvolatile (NOVRAM)
สวิทช์ที่สำคัญ ZERO
รายการที่ใช้ตั้งค่า Calibration: Zero calibration/ Span calibration (actual load calibration,equivalent input calibration)
HH limit, HI limit, LO limit, LL limit, Hysteresis, Digital offset, Near zero, Comparison timing, Moving average filter, Digital low-pass filter*, Hold mode, ZERO key valid/invalid, Display frequency, Decimal place, External output selection, Indicator ID, Loadcell ID, BCD output mode, BCD data update rate, BCD output selection, D/A output mode, D/A zero scale, D/A full scale, RS-485 communication mode, RS-485 I/F setting, RS-485 ID, RS-485 transmission delay time, RS-232C communication mode, RS-232C I/F setting, Setting value LOCK (485/232), Calibration value LOCK (485/232)
※3, 6, 12 Hz selectable

สัญญาณภายนอก
  Comparison output (2 points), Hold/judgment signal input, Digital zero signal input

อินเตอร์เฟซ
  อินเตอร์เฟซชนิด USB
BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิดSink) (อ๊อปชั่น)
D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดกระแส) (อ๊อปชั่น)
อินเตอร์เฟซติดต่อสื่อสารทาง RS-485 (เลือกจาก Modbus-RTU และรูปแบบดั้งเดิม) (อ๊อปชั่น)
อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C (อ๊อปชั่น)

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V(±15%)
การใช้กำลังไฟฟ้า 2 W typ.
กระแสไหลเข้า 0.7, 18 msec: DC 24 V เงื่อนไขของโหลดที่ค่าเฉลี่ย
(เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง)
เงื่อนไขการใช้งาน ช่วงอุณหภูมิการทำงาน: -10 ~ + 40 ℃
ช่วงอุณหภูมิการจัดเก็บ: -40 ~ + 80 ℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 96 (W) × 48 (H) × 132.5 (D) (มม.) (ไม่รวมถึงติ่งที่ยื่นออกมา)
ขนาดแผงที่ตัด 92 × 45 (+ 1-0) (มม.)
น้ำหนัก ประมาณ 550 กรัม

อุปกรณ์เสริม
คู่มือเร่งด่วน 1
Signal input/output terminal block
(Already mounted on the main unit)		 1
คอนเน็กเตอร์สำหรับBCDเอ้าท์พุท(กรณีอ๊อปชั่นBCDเอ้าท์พุทถูกเลือก) 1
ตัวเทอร์มิเนเตอร์(กรณีอ๊อปชั่นRS-485เอ้าท์พุทถูกเลือก) 1


อ๊อปชั่น

แบบ ลักษณะ
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด sink)
DAI D/A คอนเวอร์เตอร์ (เอาท์พุทชนิดกระแส)
485 อินเตอร์เฟซติดต่อสื่อสารทาง RS-485 (เลือกจาก Modbus-RTU และรูปแบบดั้งเดิม)
232 อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C

อุปกรณ์เสริมต่างๆ

แบบ ลักษณะ
CN51 คอนเน็กเตอร์สำหรับBCDเอ้าท์พุท
TSU03 หน่วยป้องกันDC ไฟกระชาก
CN88 Signal input/output terminal block
(Same accessory as the attached one)


โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก

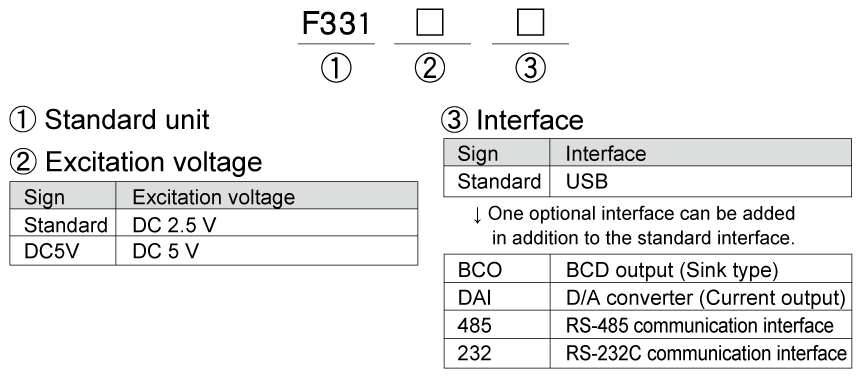

โครงสร้างของรหัสผลิตภัณฑ์
