โครงร่างผลิตภัณฑ์

การเปลี่ยนแปลงในปริมาณทางกายภาพที่เป็นที่รู้จักโดยเฉพาะการแสดงผลเป็นตัวเลขยังสามารถแสดงผลในรูปแบบของกราฟได้อีกด้วย

ข้อมูลจำเพาะ

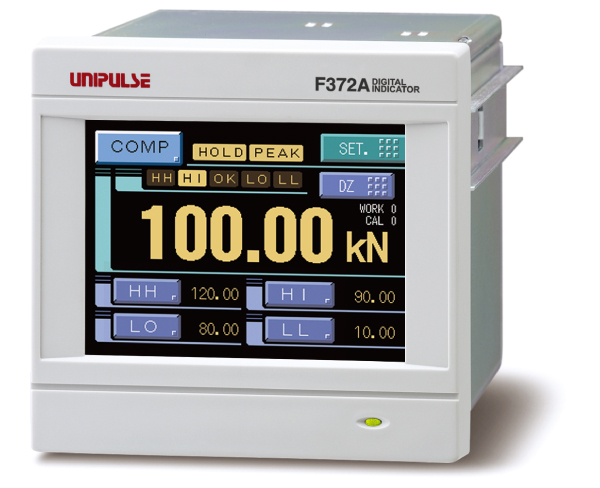

F372A เป็นตัวบ่งชี้ดิจิตอลแบบบูรณาการกับเซ็นเซอร์วัดความเครียดทำให้สามารถแสดงปริมาณทางกายภาพเช่นความดัน โหลดและแรงบิดในรูปแบบของกราฟ
มันสามารถที่จะจับภาพอย่างมองเห็นได้ในความผันผวนของปริมาณทางกายภาพบนรูปกราฟซึ่งเป็นเรื่องยากที่จะจับภาพโดยดูจากค่าตัวเลขเท่านั้น
ด้วยการประมวลผลความเร็วสูงที่ 2,000 ครั้งต่อวินาทีมันยังเหมาะสำหรับความผันผวนของค่าที่วัดได้แบบแคบๆและมาพร้อมกับฟังก์ชั่นการเปรียบเทียบค่าที่มีขีดจำกัดHI / LO ฟังก์ชั่นการค้างค่าต่างๆและฟังก์ชั่นการวินิจฉัย
F372A เป็นตัวบ่งชี้ดิจิตอลที่ดีที่สุดสำหรับผู้ทดสอบที่ใช้ในการวินิจฉัยผลการทำงานและการประกอบเครื่องจักรกลอัตโนมัติ


ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการแสดงผล｜ส่วนของการตั้งค่า｜ฟังก์ชั่นการค้างค่า｜ฟังก์ชั่นการเปรียบเทียบค่า｜การเลือกค่าการสอบเทียบ｜สัญญาณภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วๆไป｜อุปกรณ์เสริม

ส่วนของอนาล็อก
แรงดันไฟกระตุ้น DC 10 V, 2.5 V
กระแสเอ้าท์พุท: ภายใน 120 mA
4 สาย (โหลดเซลล์ขนาด350 Ωจำนวนถึงสี่ตัวสามารถเชื่อมต่อกันได้)
ช่วงของสัญญาณอินพุท －3.0 ～ ＋3.0 mV/V
ความถูกต้อง ความไม่เป็นเชิงเส้น: ภายใน 0.02%/FS±1 digit (เมื่อป้อนอินพุท 3.0 mV / V)
ซีโร่ดริฟท์: ภายใน0.5 μV/℃ RTI
เกนดริฟท์: ภายใน 0.01%/℃
การกรองสัญญาณแบบอนาล็อก การกรองความถี่ต่ำผ่าน(-6 dB / oct)
เลือกได้ที่ 30 Hz, 100 Hz, 300 Hz, 1 kHz
A / D คอนเวอร์เตอร์ ความเร็ว: 2000 ครั้ง/ วินาที
ความละเอียด: 24 บิท(ไบนารี่)
ความละเอียดที่มีประสิทธิภาพ: ประมาณ 1/30000 – 3.0 mV/V อินพุท
เอ้าท์พุทที่เป็นแรงดันตรวจสอบแบบอนาล็อก ระดับเอ้าท์พุท:ประมาณ 2 V ต่อ 1 mV/V ของอินพุทโหลด
ความต้านทานโหลด: 2 kΩหรือมากกว่

ส่วนของการแสดงผล
หน่วยในการแสดงผล โมดูลLCD สีชนิดTFT 3.5 นิ้ว
พื้นที่แสดงผล 71（W）mm×53（H）mm
โครงสร้างของจุด 320×240 dot
ค่าที่วัดได้ 5 หลัก: -99999 to +99999
เครื่องหมาย : แสดงผลเครื่องหมายลบบนหลักที่สำคัญที่สุด

ส่วนของการตั้งค่า
ฟังก์ชั่นการเปรียบเทียบค่า HH, Hi, Lo, LL, Hysteresis, alarm Hi, alarm Lo, near zero, comparison timing, comparison　output selection
การตั้งค่าการค้างค่า Hold mode, detection start level, detection time, level detection condition, sample point shift value, detection end level, average sample number, inflection minimum slope, Inflection front slope time, Inflection Removal Value, Detection Start Condition, Relative Minimum Count , Relative magnification
การตั้งค่าการสร้างกราฟ Graph mode, Y-axis (load) start point, Y-axis (load) end point, X-axis (time) end point, plotting start level, interval time, plotting start level conditions
การตั้งค่าการสอบเทียบ Excitation voltage, zero calibration, equivalent input calibration, actual load calibration, calibration value selection, unit, minimum scale, digital offset, digital zero limit
การตั้งค่าการทำงาน Digital filter, analog filter, backlight lighting time, language change, SI/F print, motion detect, zero tracking, monitor output filter, display color of measured value, B5 function selection, B6 OFF detection standby time, B8 OFF detection standby time, measured work input change, control input change, password
การตั้งค่า RS-232C Communication mode, baud rate, character length, stop bit, parity bit, delimiter, flow control
ส่วนขยายฟังก์ชั่นการเปรียบเทียบค่า Previous value comparison, relative value comparison
ส่วนขยายฟังก์ชั่นการค้างค่า Double hold, auto reset change, hold value update, sample trigger change, hold cancel at DZ, hold END timing
ส่วนขยายฟังก์ชั่นสร้างกราฟ pre-trigger display
ส่วนขยายฟังก์ชั่นการทำงาน Digital filter characteristics, average time at DZ, RUN output format
ส่วนขยายอ๊อปชั่น BCD output data format

ฟังก์ชั่นการค้างค่า
1) Sample　2) Peak　3) Bottom　4) P-P　5) Average　6) Inflection Point　7) Relative Maximum　8) Relative Minimum　9) Relative Difference　10) Sample＆Peak　11) Sample＆Bottom　12) Sample＆P-P　13) Sample＆Average　14) Sample＆Inflection Point　15) Sample＆Relative Maximum　16) Sample＆Relative Minimum　17) Sample＆Relative Difference　18) Peak＆Bottom　19) Peak＆P-P　20) Bottom＆P-P　21) Average＆Peak　22) Average＆Bottom　23) Average＆P-P　24) Relative Maximum＆Relative Minimum　25) Relative Maximum＆Relative Difference　26) Relative Minimum＆Relative Difference

ฟังก์ชั่นการเปรียบเทียบค่า
Higher Hi (HH) limit setting, Lower Lo (LL) limit setting, High (HI) limit setting, Low (LO) limit setting

การเลือกค่าที่ใช้สอบเทียบ
　 เก็บค่าการสอบเทียบได้ถึง 4 ค่าที่สามารถสับเปลี่ยนไปมาได้

สัญญาณภายนอก
สัญญาณเอ้าท์พุทภายนอก (8 จุด) HI/LO comparison output (HH, HI, OK, LO, LL) / RUN output / hold end output / graph plotting end output Vce = 30 V (max),Ic = 30 mA (max)
สัญญาณอินพุทภายนอก (10 จุด) Work selection input / hold control input / digital zero input (DZ) / graph plotting control input / calibration selection input lc = 10 mA or lower

อินเตอร์เฟซ
SIF อินเตอร์เฟซแบบอนุกรมชนิดใช้ 2 สายเชื่อมต่อ
232 อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C
BCO BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Sink) (อ๊อปชั่น)
BSC BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Source)(อ๊อปชั่น)
DAV D / A คอนเวอร์เตอร์เอาท์พุทชนิดแรงดันไฟฟ้า (อ๊อปชั่น)
DAI D / A คอนเวอร์เตอร์เอาท์พุทชนิดกระแส (อ๊อปชั่น)
ODN อินเตอร์เฟซชนิด DeviceNet (อ๊อปชั่น)
CCL อินเตอร์เฟซชนิด CC-Link (อ๊อปชั่น)

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V（±15％）
การใช้กำลังไฟฟ้า 5 W typ.
เงื่อนไขการใช้งาน อุณหภูมิ: อุณหภูมิการทำงาน -1​​0 ℃ ถึง + 40 ℃ อุณหภูมิในการเก็บ -20 ℃ ถึง + 60 ℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)）
กระแสไหลเข้า 55 A, 1 msec (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง)
ขนาดด้านนอก 96(W) × 96(H) × 138(D) มม. (ไม่รวมถึงพื้นที่ที่ยื่นออกมา)
น้ำหนัก ประมาณ 1.0 กก.
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-1

อุปกรณ์เสริม
ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบ 1
คู่มือการใช้งาน 1
Analog I/O connector terminal block
(Already mounted on the main unit)		 1
คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท (เมื่ออ๊อปชั่น BCDเอ้าท์พุทมีการติดตั้ง) 1
ไขควงมินิ (เมื่ออ๊อปชั่น D / A คอนเวอร์เตอร์มีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับ DeviceNet (เมื่ออ๊อปชั่น DeviceNet มีการติดตั้ง) 1
คอนเน็กเตอร์สำหรับ CC-Link (เมื่ออ๊อปชั่น CC-Link มีการติดตั้ง) 1


อุปกรณ์เสริมต่างๆ

แบบ
CA372-I/O เคเบิล(24 สาย) ยาว 3ม.ที่มี FCN คอนเน็กเตอร์ที่ด้านปลายด้านหนึ่ง
CA600-BCDCNV FCN connector 32p-57・36p cabtire cable 0.3 m
CA81-232X มินิDIN-D-Sub 9p พร้อมสายเคเบิล 1.5 ม.
CN50 ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบ
CN51 คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท
CN55 ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม
CN60 คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C
CN71 คอนเน็กเตอร์สำหรับ CC-Link
CN72 คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link
CN80 อนาล็อก I / O คอนเน็กเตอร์เทอมินอล
(Same accessory as the attached one)
CND01 คอนเน็กเตอร์สำหรับ DeviceNet
DTC2 Case for F372A (with AC power supply)
GMP96×96 แพ็คยาง
TSU03 หน่วยป้องกันไฟกระชาก DC สเป็ค


โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก

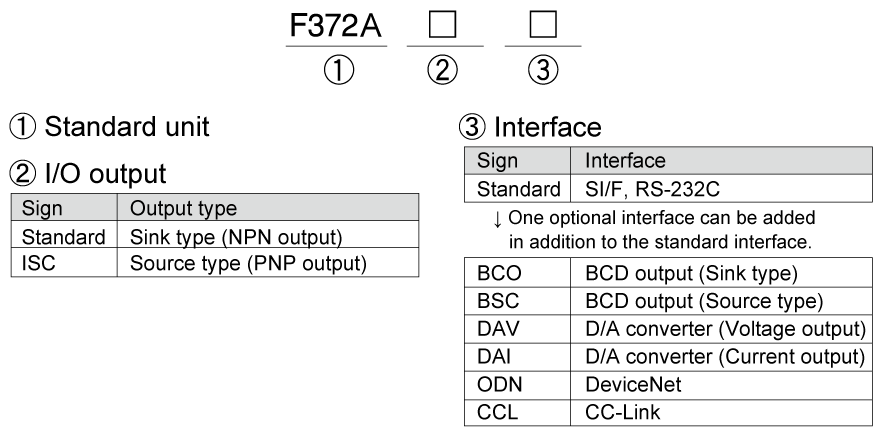

Structure of product code
