โครงร่างผลิตภัณฑ์
Fนสามารถที่จะจับภาพอย่างมองเห็นได้ในความผันผวนของปริมาณทางกายภาพบนรูปกราฟซึ่งเป็นเรื่องยากที่จะจับภาพโดยดูจากค่าตัวเลขเท่านั้น
F381A เป็นหน่วยประมวลผลแรงแบบไดนามิกโดยประสานงานกับเซ็นเซอร์วัดความเครียดทำให้สามารถแสดงปริมาณทางกายภาพเช่นความดัน โหลดและแรงบิดในรูปกราฟ
มันสามารถที่จะจับภาพอย่างมองเห็นได้ในความผันผวนของปริมาณทางกายภาพบนรูปกราฟซึ่งเป็นเรื่องยากที่จะจับภาพโดยดูจากค่าตัวเลขเท่านั้น
ด้วยการประมวลผลความเร็วสูงที่ 4,000 ครั้งต่อวินาทีมันยังเหมาะสำหรับความผันผวนของค่าที่วัดได้แบบแคบๆและมาพร้อมกับฟังก์ชั่นการเปรียบเทียบค่าที่มีขีดจำกัด HI / LO ฟังก์ชั่นการค้างค่าต่างๆและฟังก์ชั่นการวินิจฉัย
F381A สามารถนำมาใช้ในวงกว้างของการประยุกต์ใช้งานเช่นในระบบควบคุมที่ใช้ในการควบคุมการผลิต อุปกรณ์อัตโนมัติหรือการทดสอบ
คุณลักษณะเด่น
การดำเนินงานการตั้งค่าสามารถทำได้ง่ายโดยการสัมผัสโดยตรงกับระบบสัมผัสหน้าจอ
การทำงานที่ยอดเยี่ยม

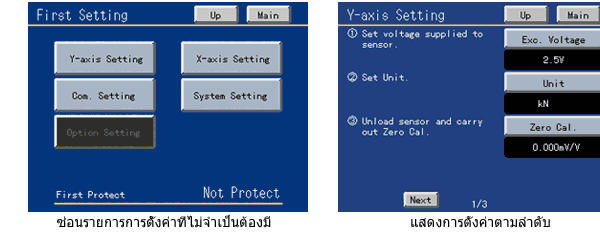

F381A เป็นเครื่องที่เรียบง่ายและตรงไปตรงมาและมีความสามารถที่จะซ่อนรายการการตั้งค่าที่ไม่จำเป็นต้องมีโดยอัตโนมัติและยังแสดงการตั้งค่าในลำดับที่ต้องการเมื่อรายการโดยเฉพาะอย่างยิ่งการตั้งค่าที่มีการตั้งค่าตามลำดับที่เฉพาะเจาะจง

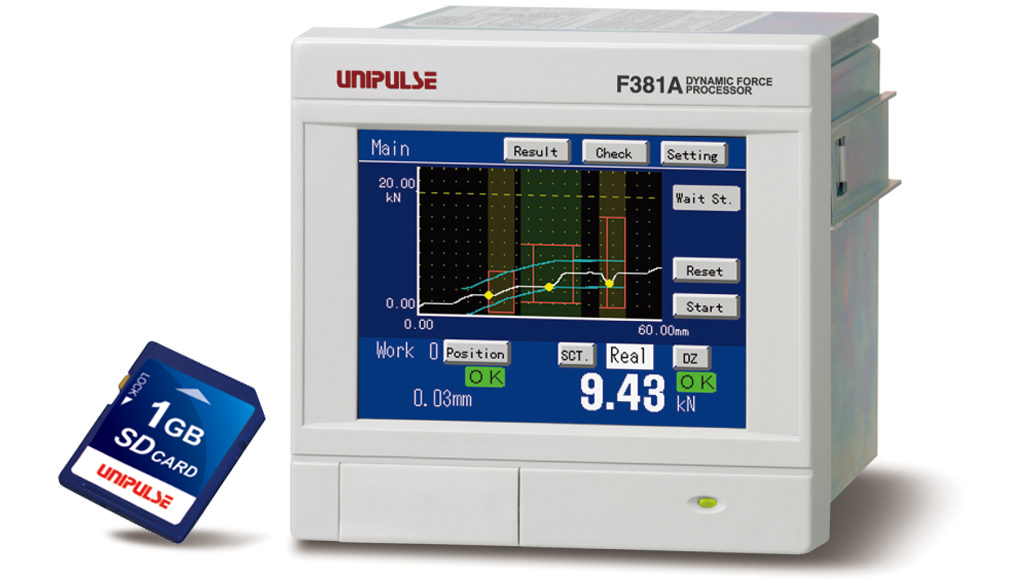

บันทึกข้อมูลการวัดลงในSD การ์ด
ข้อมูลการวัดและการตั้งค่าสามารถล็อกอินหรือบันทึกลง SDการ์ด โดยข้อมูลดังกล่าวจะถูกเก็บไว้เป็นข้อมูลที่มีคุณภาพในการบันทึก100%หรือถูกนำมาใช้ในการตั้งค่าอุปกรณ์หรือการวิเคราะห์หาสาเหตุการดำเนินงานหรือการปรับปรุงการแก้ไขปัญหา
ข้อมูลสามารถเปลี่ยนเป็นไฟล์ในรูปแบบ CSVได้อย่างง่ายดาย และจึงทำการเรียบเรียงแก้ไขได้อย่างง่ายๆใน Microsoft Excel หรือบนสเปรดชีทอื่นที่เหมือนกัน
↑คลิกเม้าส์เพื่อดูอินเตอร์เฟซกับ Excel
+COM/ -COM ที่ใช้ร่วมกัน Sink / Souce ที่สามารถเลือกชนิดได้
ประเภทของอินพุทถูกรวมกันใช้งานร่วมกันของ+COM / -COM ในขณะที่ประเภทของเอาท์พุทจะเลือกได้ระหว่างชนิดของSink และSource
มันสามารถเชื่อมต่อกับอุปกรณ์ภายนอกประเภทต่างๆเช่น พีแอลซี
4000 ครั้ง/วินาทีเป็นการประมวลผลความเร็วสูง
F381A มีการติดตั้งA/ D คอนเวอร์เตอร์และซีพียูที่มีความเร็วสูงที่สามารถประมวลผลสัญญาณอินพุทของเซ็นเซอร์ที่ 4000 ครั้ง/ วินาที ด้วยสิ่งนี้ความผันผวนของค่าแคบๆจะไม่ถูกมองข้ามไป
หลากหลายของการอินเตอร์เฟซ
F381A ให้ความหลากหลายของการอินเตอร์เฟซที่จะให้ความยืดหยุ่นในการเชื่อมต่อระบบเครือข่าย
ขณะที่เริ่มต้น มีEthernet และRS-232C ที่สามารถให้บริการเชื่อมโยงโดยตรงกับพีแอลซีของยี่ห้อนั้นๆเช่น DeviceNetของOMRON หรือ CC-LinkของMITSUBISHI โดยไม่ต้องใช้อุปกรณ์ในการเชื่อมโยงใดๆ

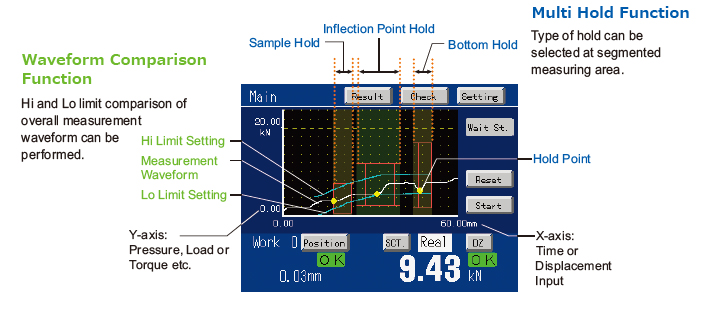

ฟังก์ชั่นการเปรียบเทียบและการค้างค่าโดยการแสดงผลสัญญาณรูปกราฟ
ฟังก์ชั่นเหล่านี้จะถูกใช้ในการวินิจฉัยการยอมรับสัญญาณรูปกราฟของการวัด ขึ้นอยู่กับประเภทของการใช้งาน ฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟและฟังก์ชั่นการค้างค่าหลายจุดสามารถนำไปใช้ร่วมกันให้เกิดประโยชน์สำหรับการวินิจฉัย
ฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟ
ฟังก์ชั่นนี้จะเปรียบเทียบรูปกราฟที่ได้จากการวัดจริงกับรูปกราฟที่ได้มีการตั้งค่าขึดจำกัด Hi / Loไว้ และจะให้ผลการวินิจฉัย NG เมื่อจุดใดเกินจากขีดจำกัด Hi / Loของรูปกราฟที่ตั้งไว้
ในขณะที่มันเปรียบเทียบรูปกราฟที่ได้จากการวัดในภาพรวม การวินิจฉัยที่ถูกต้องสามารถทำแม้กระทั่งในการใช้งานที่ไม่สามารถที่จะจำกัดการตัดสินใจให้แคบลง
ด้วยเหตุนี้การวินิจฉัยที่ถูกต้องสามารถทำได้แม้ในขณะที่การทำงานใส่แม่พิมพ์จะไม่สม่ำเสมอ

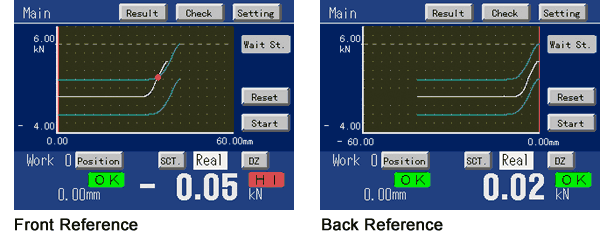

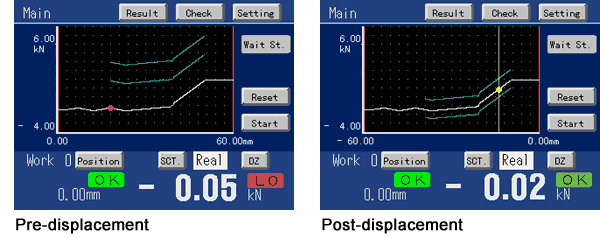

ในส่วนที่เกี่ยวข้องกับการวัดสัญญาณรูปกราฟนั้น การตั้งค่าขีดจำกัด Hi / Lo สามารถกำหนดการกระจัดที่สัมพันธ์กันได้
เมื่อจุดอ้างอิงถูกตั้งไว้เป็นดิสเพสเม้นท์หรือเวลา ชุดของสัญญาณรูปกราฟจะอยู่ในการกระจัดที่สัมพันธ์กันที่จุดอ้างอิงโหลดของการวัดสัญญาณรูปกราฟ
ฟังก์ชั่นการค้างค่าหลายจุด
หลังจากพื้นที่การวัดถูกแบ่งออกมาแล้ว การวินิจฉัยสามารถดำเนินการได้ในขณะที่ประเภทของการค้างค่า (sample, peak, valley, P-P, Average, max, min, inflection point, End displacement) ถูกสับเปลี่ยนซึ่งกันและกันด้วยความสมัครใจได้
มันมีความสามารถในการที่จะระบุค่าขึดจำกัด Hi/Li และชนิดของการค้างค่าในแต่ละช่วงเวลา
การวินิจฉัยกรณีมีหลายๆจุดสามารถใช้ได้โดยผ่านกระบวนการเช่นการตรวจสอบของตัวจับเวลายับยั้งมิช้ามินานหลังจากที่เริ่มต้นของการสวมอัดชิ้นงานและการวินิจฉัยของโหลดก่อนที่จะจบกระบวนการสวมอัดผ่านทางการค้างค่าแบบอินเฟล็กชั่นพ้อยท์
อินพุทแบบดีสเพสเม้นท์เป็นอุปกรณ์มาตรฐานมากับเครื่อง
มันจะดำเนินการเปรียบเทียบสัญญาณรูปกราฟแบบ 2 มิติและการค้างค่าแบบหลายจุดผ่านทางอินพุททั้งคู่ที่มาจากเซ็นเซอร์แบบดิสเพสเม้นท์และเซ็นเซอร์แบบสแตนเกจ(โหลดเซลล์)
อินพุทแบบแรงดันไฟฟ้าหรือพัลส์สามารถเชื่อมต่อบนแกน Xในขณะที่เซ็นเซอร์แบบสแตนเกจสามารถเชื่อมต่อบนแกน Y
สิ่งนี้สำหรับการประยุกต์ใช้งานที่มีประสิทธิภาพที่สูงซึ่งเป็นเรื่องยากที่จะควบคุมโดยอาศัยปัจจัยเรื่องเวลาเท่านั้นเช่นการควบคุมเวลาสำหรับการกดของเครื่องเพรสและสำหรับการกำหนดหรือบังคับเวลาบนงานที่มีความแตกต่างกันในแต่ละอัน
* เมื่อไม่มีอะไรที่จะเชื่อมต่อกับแกน X, การเปรียบเทียบสัญญาณรูปกราฟและการค้างค่าแบบหลายจุดโดยเทียบกับเวลาก็สามารถทำได้
* อินพุทแบบแรงดันไฟฟ้าถือเป็นอ๊อปชั่น

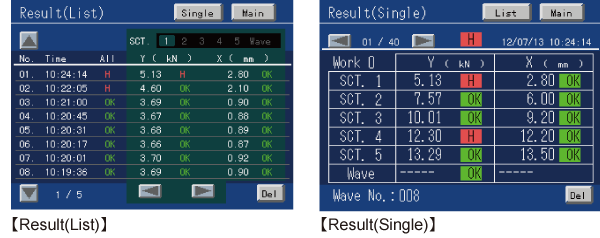

การแสดงผลของผลลัพธ์การเปรียบเทียบค่า
ผลลัพธ์การเปรียบเทียบค่าของฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟและฟังก์ชั่นการค้างค่าแบบหลายจุดสามารถตรวจสอบได้บนจอแสดงผล
【ผลลัพธ์ (รายการ) 】 (จอแสดงผลของแต่ละรายการ) และ【ผลลัพธ์ (รายตัว) 】 (การแสดงผลรายชื่อ) การเลือกที่เป็นไปได้ (รายชื่อล่าสุด 40 ข้อมูล)

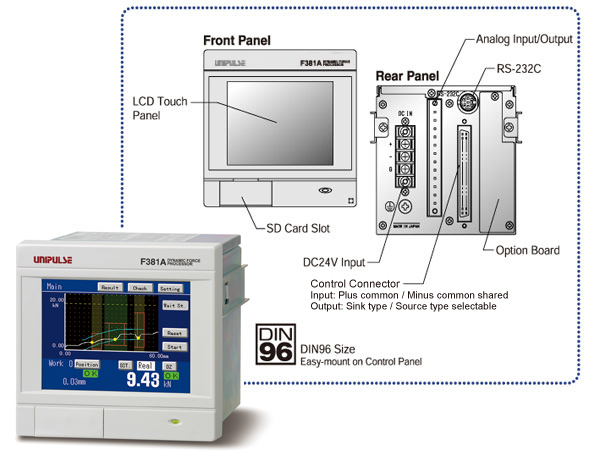

รายชื่อและการทำงานของแต่ละส่วน

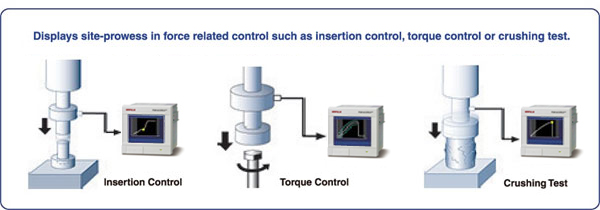

ตัวอย่างการประยุกต์ใช้งาน
ข้อมูลจำเพาะ
เซ็นเซอร์ที่เป็นอินพุทสำหรับโหลด|ส่วนของการแสดงผล|ส่วนของการตั้งค่า|ส่วนของอินพุท/ เอ้าท์พุท|SDการ์ด|อินเตอร์เฟซ|อ๊อปชั่น|ข้อกำหนดทั่วๆไป
เซ็นเซอร์ที่เป็นอินพุทสำหรับโหลด (เป็นแบบสแตนเกจที่กำหนดมาตายตัว) | |
แรงดันไฟกระตุ้น | DC 10 V, 2.5 V ± 10% (ค่าเริ่มต้นจากโรงงาน:2.5 V) กระแสเอ้าท์พุท: ภายใน 30 mA |
---|---|
ช่วงของสัญญาณอินพุท | -3.0 mV/V ถึง +3.0 mV/V |
ความถูกต้อง |
ความไม่เป็นเชิงเส้น:ภายใน 0.02%/FS±1 digit (เมื่อป้อนอินพุท 3.0 mV/V ) ซีโร่ดริฟท์:ภายใน 0.5 μV/℃ RTI เกนดริฟท์:ภายใน 0.01%/℃ |
การกรองสัญญาณแบบอนาล็อก | การกรองความถี่ต่ำผ่าน(-6 dB/oct.) เลือกได้ที่ 10, 30, 100, 300 Hz |
A/D คอนเวอร์เตอร์ |
ความเร็ว :4000 ครั้ง/วินาที ความละเอียด :24 บิท(ไบนารี่) ความละเอียดที่มีประสิทธิภาพ :ประมาณ 1/30000 ถึง 3.0 mV/V |
เอ้าท์พุทที่เป็นแรงดันไฟฟ้าแบบอนาล็อก |
ระดับเอ้าท์พุท :ประมาณ 2 V ต่ออินพุท 1.0 mV / V ความต้านทานโหลด :2 KΩ หรือมากกว่า |
เซ็นเซอร์ที่เป็นอินพุทสำหรับดิสเพสเม้นท์ (มาตรฐาน: พัลส์อินพุท (โอเพ่น คอลเลคเตอร์) อ๊อปชั่น: พัลส์อินพุท (ไลน์ไดร์เวอร์ [LDI]) |
|
ความถี่อินพุทสูงสุด | 50 kHz |
---|---|
ช่วงการนับภายใน | ประมาณ 1,000,000 |
เซ็นเซอร์ที่ปรับตัวได้ |
เอาท์พุท :ประเภทที่เพิ่มขึ้น เอ้าท์พุทชนิด 2 เฟส(A/B สัญญาณเอ้าท์พุท) นอกจากนี้ยังสามารถให้เอ้าท์พุทชนิดเฟสเดียวได้ (ใช้อินพุทA เฟส พัลส์ทั้งหมดจะถูกนับไปในทิศทางบวก.) ข้อมูลจำเพาะของวงจรทางด้านเอ้าท์พุท (มาตรฐานมากับเครื่อง) :โอเพ่น คอลเลคเตอร์ ข้อมูลจำเพาะของวงจรทางด้านเอ้าท์พุท |
เซ็นเซอร์ที่เป็นอินพุทสำหรับดิสเพสเม้นท์(อ๊อปชั่น: โวลท์เตจอินพุท[VIN]) | |
ช่วงของสัญญาณอินพุท | -5 V ถึง +5 V |
---|---|
ความต้านทานอินพุท | ประมาณ 10 MΩ |
Zero adjustment range | -5 to +5 V Automatic adjustment by digital processing |
Equivalent input calibration range | -5 to -1 V, +1 to +5 V |
Equivalent input calibration error | Within 0.1% FS |
Actual calibration range | -5 to +5 V * In Approx. −0.01 to +0.01 V, a zero calibration point to calibration is impossible. |
ความถูกต้อง |
ความไม่เป็นเชิงเส้น :ภายใน 0.02%/FS±1 digit (เมื่อป้อนอินพุท 5 V ) ซีโร่ดริฟท์ :ภายใน 50 μV/℃ RTI เกนดริฟท์ :ภายใน 0.02%/℃ |
การกรองสัญญาณแบบอนาล็อก | การกรองความถี่ต่ำผ่าน(-6 dB/oct.) เลือกได้ที่ 10, 30, 100, 300 Hz |
A/D คอนเวอร์เตอร์ |
อัตรา :4000 ครั้ง/วินาที ความละเอียด :24 บิท(ไบนารี่) ความละเอียดที่มีประสิทธิภาพ :ประมาณ 1/30000 ถึง 5 V |
ส่วนของการแสดงผล | |
ส่วนของการแสดงผล | โมดูลLCD สีชนิดTFT พื้นที่แสดงผล :71 (W) × 53 (H) มม. โครงสร้างของจุด :320 × 240 จุด |
---|---|
ค่าที่ระบุ |
โหลด :-9999 ถึง +9999 ดีสเพสเม้นท์ :-9999 ถึง +32000 Decimal point :ตำแหน่งทศนิยมคือการใส่อินพุทเข้าด้วยกันกับค่าในช่วงเวลาของการทำสอบเทียบ 0.000, 0.00, 0.0, 0 |
จำนวนครั้งของการให้แสดงผล | คงจำนวนไว้ที่ 3 ครั้งต่อวินาที |
Measurement functions | |
Multihold mode 16 ch (setting values can be stored) | Measuring range can be segmented and changeover to any hold for judgment can be performed. Sample, Peak, Bottom, P-P, Relative Maximum, Relative Minimum, Inflection Point, Average, End Displacement |
---|---|
Waveform comparison mode 16 ch (setting values can be stored) | Compares the actually measured waveform against the preset Hi / Lo waveforms. The overall measured waveform will be compared against thepreset Hi / Lo and if any of its points exceeds the preset waveform, then the measured waveform will be NG. |
ส่วนของอินพุท/ เอ้าท์พุท | |
สัญญาณเอ้าท์พุท 16 จุด |
ประเภทของเอาท์พุท: ชนิด Sink / Sourceที่สามารถเลือกได้ (ชนิดSourceเป็นอ๊อปชั่น[ISC].) เอาท์พุทของทรานซิสเตอร์ ON ณ.ที่สัญญาณ ON ในการเชื่อมต่อหน่วยอินพุท เช่น PLC ให้เชื่อมต่อ +COMสำหรับชนิดSinkและ -COMสำหรับชนิดSource อัตราของแรงดัน: 30 V อัตราของกระแส: 30 mA การแยกตัวออกจากกัน : โฟโตคัปเปอร์ |
---|---|
สัญญาณอินพุท 16 จุด |
ประเภทของอินพุท: +COM / -COMที่ใช้ร่วมกัน ในการเชื่อมต่อกับทรานซิสเตอร์ ให้เชื่อมต่อเอ้าท์พุทชนิด NPN (ชนิดSink) สำหรับ+COMและเชื่อมต่อเอ้าท์พุทชนิด PNP(ชนิดSource) สำหรับ-COM แรงดันไฟขณะON : 12 V หรือมากกว่า แรงดันไฟขณะOFF:3 V หรือน้อยกว่า ที่โหลด24V :ประมาณ 5 mA การแยกตัวออกจากกัน : โฟโตคัปเปอร์ |
SDการ์ด | |
ช่องเสียบ SDการ์ด | พารามิเตอร์ทั้งหมดสามารถเก็บรักษาไว้และสร้างขึ้นใหม่ การเปรียบเทียบรูปกราฟทั้งหมดสามารถเก็บรักษาไว้และสร้างขึ้นใหม่ การวัดสัญญาณรูปกราฟและจุดในการวินิจฉัยสามารถได้รับการเก็บรักษาไว้อย่างอัตโนมัติ *มีSD การ์ดขนาด 1GBแนบมาด้วย โดยประมาณ 80 รูปกราฟสามารถจดจำไว้ได้ใน 1M |
---|
อินเตอร์เฟซ ※อ๊อปชั่นเพียงหนึ่งตัวเลือกในอินเตอร์เฟซที่สามารถติดตั้งได้ |
|
[232] อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C |
ระบบเริ่ม / หยุด อัตราการรับส่งข้อมูล 1200 bps ถึง 38,400 bps พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การเปรียบเทียบสัญญาณรูปกราฟทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดวินิจฉัยสามารถอ่านได้. |
---|---|
[ODN] อินเตอร์เฟซ DeviceNet (อ๊อปชั่น) |
เชื่อมต่อDeviceNet กับOMRON CompoBus / D ได้อย่างลงตัว พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การเปรียบเทียบรูปกราฟทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดในการวินิจฉัยสามารถอ่านได้ |
[CCL] อินเตอร์เฟซ CC-Link (อ๊อปชั่น) |
ลิงค์โดยตรงกับซีเควนเซอร์(อเนกประสงค์) ของพีแอลซี มิตซูบิชิ พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน จุดในการวินิจฉัยสามารถอ่านได้ |
[ETN] อินเตอร์เฟซ Ethernet (อ๊อปชั่น) |
พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดในการวินิจฉัยสามารถอ่านได้ |
อ๊อปชั่น | |
[LDI] ไลน์ไดร์เวอร์อินพุท |
มันสามารถเชื่อมต่อกับเอ้าท์พุทของไลน์ไดร์เวอร์เซ็นเซอร์(ชนิดที่เพิ่มขึ้น)ที่สอดคล้องกับ RS-422 เช่นชนิดหน้าสัมผัส ชนิดกระแสไหลวนหรือชนิดเลเซอร์ อื่น ๆ |
---|---|
[VIN] โวลท์เตจอินพุท |
มันสามารถเชื่อมต่อกับเอ้าท์พุท±5 VของVIN เซ็นเซอร์ เช่นชนิดหน้าสัมผัส ชนิดกระแสไหลวนหรือชนิดเลเซอร์ อื่น ๆ |
[ISC] บอร์ดชนิด I/O Source |
ประเภทของเอ้าท์พุท: Source ในการเชื่อมต่อกับหน่วยอินพุทเช่น พีแอลซีให้เชื่อมต่อผ่าน -COM |
ข้อกำหนดทั่วไป | |
แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V(±15%) |
---|---|
การใช้กำลังไฟฟ้า | 6 W typ. |
กระแสไหลเข้า | 2 A, 10 msec (ที่อุณหภูมิปกติโดยเริ่มตอนที่เครื่องเย็นแล้ว) |
เงื่อนไขการใช้งาน | ช่วงอุณหภูมิการทำงาน-10 ถึง + 40 ℃ช่วงอุณหภูมิการจัดเก็บ-20 ถึง + 60℃ ความชื้น; 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
ขนาดด้านนอก | 96 (W) × 96 (H) × 117.3 (D) [มม.] (ไม่รวมถึงติ่งที่ยื่นออกมา) |
น้ำหนัก | ประมาณ 1.0 กก. |
การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 |
สิ่งที่แนบมา
สิ่งที่แนบมา | |
FCN series I/O connector (with cover) | 1 |
---|---|
Operation Manual | 1 |
Analogue I/O connector terminal block (Already mounted on the main unit) |
1 |
DeviceNet connector (when DeviceNet option is selected) | 1 |
CC-Link connector (when CC-Link option is selected) | 1 |
อุปกรณ์เสริม
ผลิตภัณฑ์ | |
DTC1 | ตัวกล่องเหล็กสำหรับ F381A (พร้อมแหล่งจ่ายไฟ AC) |
---|---|
SD1G | SDการ์ดขนาด 1 GB |
SD2G | SDการ์ดขนาด 2GB |
CA81-232X | มินิDIN-D-Sub 9p พร้อมสายเคเบิล |
CN52 | ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบ |
CN57 | ชุดFCN I / O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม |
CN60 | คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C |
CN71 | คอนเน็กเตอร์สำหรับCC-Link |
CN72 | คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link |
CN81 | อนาล็อก I / O คอนเน็กเตอร์เทอมินอล |
CND01 | คอนเน็กเตอร์สำหรับDeviceNet |
GMP96×96 | แพ็คยาง |
TSU03 | หน่วยป้องกันDC ไฟกระชาก |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
