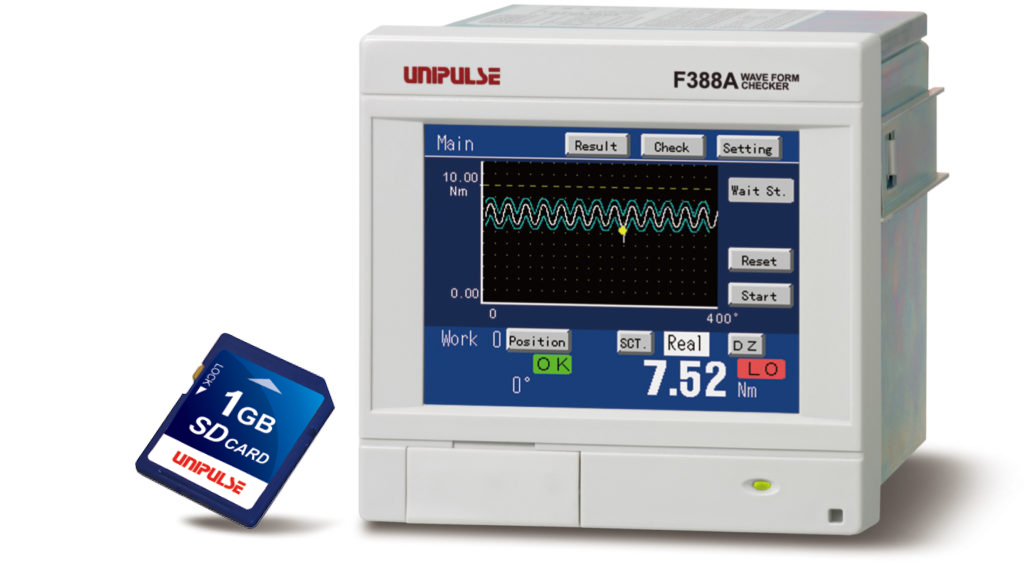

โครงร่างผลิตภัณฑ์
มันสามารถที่จะจับภาพอย่างมองเห็นได้ในความผันผวนของปริมาณทางกายภาพบนรูปกราฟซึ่งเป็นเรื่องยากที่จะจับภาพโดยดูจากค่าตัวเลขเท่านั้น
คุณลักษณะเด่น
จอแอลซีดีระบบสัมผัสหน้าจอ
การดำเนินงานการตั้งค่าสามารถทำได้ง่ายโดยการสัมผัสโดยตรงกับระบบสัมผัสหน้าจอ
บันทึกข้อมูลการวัดลงในSD การ์ด
ข้อมูลการวัดและการตั้งค่าสามารถล็อกอินหรือบันทึกลง SDการ์ด ข้อมูลดังกล่าวจะถูกเก็บไว้เป็นข้อมูลที่มีคุณภาพในการบันทึก100%หรือถูกนำมาใช้ในการตั้งค่าอุปกรณ์หรือการวิเคราะห์หาสาเหตุการดำเนินงานหรือการปรับปรุงการแก้ไขปัญหา ข้อมูลสามารถเปลี่ยนเป็นไฟล์ในรูปแบบ CSVได้อย่างง่ายดาย และจึงทำการเรียบเรียงแก้ไขได้อย่างง่ายๆใน Microsoft Excel หรือบนสเปรดชีทอื่นที่เหมือนกัน
+COM / -COM ที่ใช้ร่วมกัน Sink /Souce ที่สามารถเลือกชนิดได้
ประเภทของอินพุทถูกรวมกันใช้งานร่วมกันของ+COM / -COM ในขณะที่ประเภทของเอาท์พุทจะเลือกได้ระหว่างชนิดของSink และSource มันสามารถเชื่อมต่อกับอุปกรณ์ภายนอกประเภทต่างๆเช่น พีแอลซี
การประมวลผลความเร็วสูง 4000 ครั้ง/ วินาที
F388A มีการติดตั้งA/ D คอนเวอร์เตอร์และซีพียูที่มีความเร็วสูงที่สามารถประมวลผลสัญญาณอินพุทของเซ็นเซอร์ที่ 4000 ครั้ง/ วินาที ด้วยสิ่งนี้ความผันผวนของค่าแคบๆจะไม่ถูกมองข้ามไป
หลากหลายของการอินเตอร์เฟซ
F388A ให้ความหลากหลายของการอินเตอร์เฟซที่จะให้ความยืดหยุ่นในการเชื่อมต่อระบบเครือข่าย ขณะที่เริ่มต้น มีEthernet และRS-232C ที่สามารถให้บริการเชื่อมโยงโดยตรงกับพีแอลซีของยี่ห้อนั้นๆเช่น DeviceNetของOMRON หรือ CC-LinkของMITSUBISHI โดยไม่ต้องใช้อุปกรณ์ในการเชื่อมโยงใดๆ
ฟังก์ชั่นการเปรียบเทียบและการค้างค่าโดยการแสดงผลสัญญาณรูปกราฟ
ฟังก์ชั่นเหล่านี้จะถูกใช้ในการวินิจฉัยการยอมรับสัญญาณรูปกราฟของการวัด ขึ้นอยู่กับประเภทของการใช้งาน ฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟและฟังก์ชั่นการค้างค่าหลายจุดสามารถนำไปใช้ร่วมกันให้เกิดประโยชน์สำหรับการวินิจฉัย

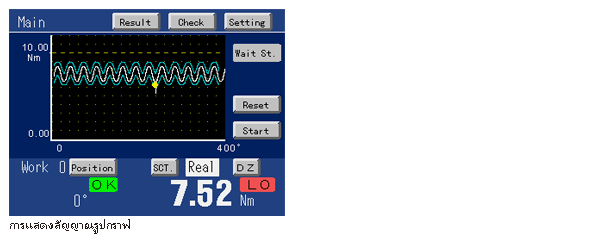

ฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟ
ฟังก์ชั่นนี้จะเปรียบเทียบรูปกราฟที่ได้จากการวัดจริงกับรูปกราฟที่ได้มีการตั้งค่าขึดจำกัด Hi / Loไว้ และจะให้ผลการวินิจฉัย NG เมื่อจุดใดเกินจากขีดจำกัด Hi / Loของรูปกราฟที่ตั้งไว้ ในขณะที่มันเปรียบเทียบรูปกราฟที่ได้จากการวัดในภาพรวม การวินิจฉัยที่ถูกต้องสามารถทำแม้กระทั่งในการใช้งานที่ไม่สามารถที่จะจำกัดการตัดสินใจให้แคบลง
การแสดงผลของผลลัพธ์การเปรียบเทียบค่า

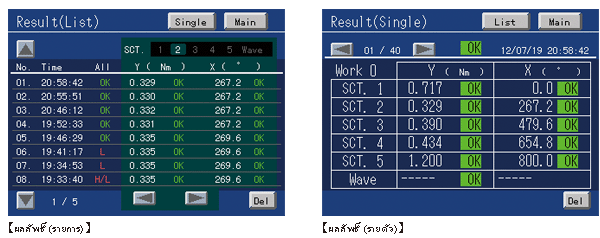

ผลลัพธ์การเปรียบเทียบค่าของฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟและฟังก์ชั่นการค้างค่าแบบหลายจุดสามารถตรวจสอบได้บนจอแสดงผล 【ผลลัพธ์ (รายการ) 】 (จอแสดงผลของแต่ละรายการ) และ【ผลลัพธ์ (รายตัว) 】 (การแสดงผลรายชื่อ) การเลือกที่เป็นไปได้ (รายชื่อล่าสุด 40 ข้อมูล)
การแสดงผลของผลลัพธ์การเปรียบเทียบค่า
ผลลัพธ์การเปรียบเทียบค่าของฟังก์ชั่นการเปรียบเทียบสัญญาณรูปกราฟและฟังก์ชั่นการค้างค่าแบบหลายจุดสามารถตรวจสอบได้บนจอแสดงผล 【ผลลัพธ์ (รายการ) 】 (จอแสดงผลของแต่ละรายการ) และ【ผลลัพธ์ (รายตัว) 】 (การแสดงผลรายชื่อ) การเลือกที่เป็นไปได้ (รายชื่อล่าสุด 40 ข้อมูล)

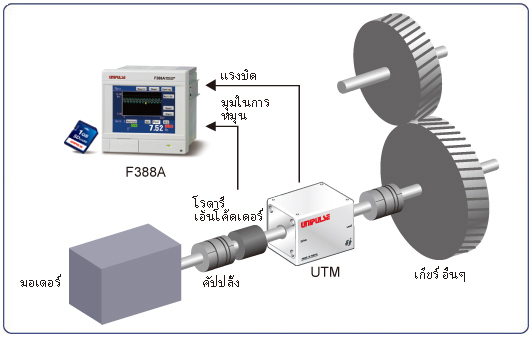

ตัวอย่างของการใช้งานร่วมกับ UTM ทอร์คมิเตอร์
ข้อมูลจำเพาะ
เซ็นเซอร์อินพุท｜ส่วนของการแสดงผล｜ส่วนของการตั้งค่า｜ส่วนของอินพุท/ เอ้าท์พุท｜SDการ์ด｜อินเตอร์เฟซ｜อ๊อปชั่น｜ข้อกำหนดทั่วไป
| เซ็นเซอร์อินพุทสำหรับแรงดัน / กระแสไฟฟ้า | |
| แรงดันอินพุท | -10 ถึง+10 V ความต้านทานอินพุท 1 MΩ หรือมากกว่า |
|---|---|
| กระแสอินพุท | -20 ถึง＋20 mA ความต้านทานอินพุทประมาณ 250 Ω |
| ความถูกต้อง |
ความไม่เป็นเชิงเส้น:ภายใน 0.02%/FS ± 1ดิจิด(เมื่อป้อนอินพุท 10 V หรือ 20 mA ) ซีโร่ดริฟท์:ภายใน 0.2 mV/℃ RTI หรือ ภายใน 0.4 μA/℃ RTI เกนดริฟท์:ภายใน 0.01%/℃ |
| การกรองสัญญาณแบบอนาล็อก | การกรองความถี่ต่ำผ่าน(-6 dB / oct.) เลือกได้ที่ 10, 30, 100, 300 Hz |
| A/D คอนเวอร์เตอร์ |
ความเร็ว :4000 ครั้ง/วินาที ความละเอียด :24 บิท(ไบนารี่) ความละเอียดที่มีประสิทธิภาพ:ประมาณ 1/30000 เมื่อป้อนอินพุท 10 V หรือ 20 mA |
| เอ้าท์พุทที่เป็นแรงดันไฟฟ้าแบบอนาล็อก |
ระดับเอ้าท์พุท:ประมาณ 0.6 V ต่ออินพุท 1V หรือ ประมาณ 0.15 V ต่ออินพุท 1 mA ความต้านทานโหลด :2 kΩ หรือมากกว่า |
| เซ็นเซอร์อินพุทที่เป็นพัลส์อินพุท(โอเพ่น คอลเลคเตอร์) | |
| ความถี่อินพุทสูงสุด | 50 kHz |
|---|---|
| ช่วงการนับภายใน | ประมาณ 1,000,000 |
| เซ็นเซอร์ที่ปรับได้ |
เอาท์พุท:ประเภทที่เพิ่มขึ้น เอ้าท์พุทชนิด 2 เฟส(A / B สัญญาณเอ้าท์พุท) นอกจากนี้ยังสามารถให้เอ้าท์พุทชนิดเฟสเดียวได้ (ใช้อินพุทA เฟส พัลส์ทั้งหมดจะถูกนับไปในทิศทางบวก.) ข้อมูลจำเพาะของวงจรทางด้านเอ้าท์พุท :โอเพ่น คอลเลคเตอร์ (ชนิด NPN, Vceo = 30 V หรือมากกว่า Ic = 30 mA หรือมากกว่า) |
| ส่วนของการแสดงผล | |
| หน่วยในการแสดงผล | โมดูลLCD สีชนิดTFT พื้นที่แสดงผล :71 (W) x 53 (H) มม. โครงสร้างของจุด ：320×240 จุด |
|---|---|
| ค่าที่ระบุ |
โหลด ：-9999 ～ +9999 ดิสเพรสเม้นท์ ：-9999 ～ +32000 จุดทศนิยม:ตำแหน่งทศนิยมคือการใส่อินพุทเข้าด้วยกันกับค่าในช่วงเวลาของการทำสอบเทียบ 0.000, 0.00, 0.0, 0 |
| จำนวนครั้งของการให้แสดงผล | คงจำนวนไว้ที่ 3 ครั้งต่อวินาที |
| ส่วนของการตั้งค่า | |
| วิธีการตั้งค่า | การตั้งค่าแบบอนาล็อกทำผ่านหน้าจอสัมผัส |
|---|---|
| การเก็บรักษาค่าที่ตั้งเอาไว้ | NOV แรม(nonvolatile RAM),ลิเธียมแบตเตอรี่สำรอง C-MOS แรม |
| ส่วนของอินพุท/ เอ้าท์พุท | |
| สัญญาณอินพุท | 16 จุด ประเภทของอินพุท: +COM / -COM ที่ใช้ร่วมกัน ในการเชื่อมต่อกับทรานซิสเตอร์ ให้เชื่อมต่อเอ้าท์พุทชนิด NPN (ชนิดSink) สำหรับ+COMและเชื่อมต่อเอ้าท์พุทชนิด PNP(ชนิดSource) สำหรับ-COM แรงดันไฟขณะON ： 12 V หรือมากกว่า แรงดันไฟขณะOFF：3 V หรือน้อยกว่า ที่โหลด24 V ：ประมาณ 5 mA การแยกตัวออกจากกัน ： โฟโตคัปเปอร์ |
|---|---|
| สัญญาณเอ้าท์พุท | 16 จุด ประเภทของเอาท์พุท: ชนิด Sink / Sourceที่สามารถเลือกได้ (ชนิดSourceเป็นอ๊อปชั่น[ISC].) เอาท์พุทของทรานซิสเตอร์ ON ณ.ที่สัญญาณ ON ในการเชื่อมต่อหน่วยอินพุท เช่น PLC ให้เชื่อมต่อ +COMสำหรับชนิดSinkและ -COMสำหรับชนิดSource อัตราของแรงดัน: 30 V อัตราของกระแส: 30 mA การแยกตัวออกจากกัน ： โฟโตคัปเปอร์ |
| SDการ์ด | |
| ช่องเสียบ SDการ์ด | พารามิเตอร์ทั้งหมดสามารถเก็บรักษาไว้และสร้างขึ้นใหม่ การเปรียบเทียบรูปกราฟทั้งหมดสามารถเก็บรักษาไว้และสร้างขึ้นใหม่ การวัดสัญญาณรูปกราฟและจุดในการวินิจฉัยสามารถได้รับการเก็บรักษาไว้อย่างอัตโนมัติ *มีSD การ์ดขนาด 1 GBแนบมาด้วย โดยประมาณ 80 รูปกราฟสามารถจดจำไว้ได้ใน 1 MB |
|---|---|
| อินเตอร์เฟซ | |
| อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C | ระบบเริ่ม / หยุด อัตราการรับส่งข้อมูล 1200 bps ~ 38,400 bps พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การเปรียบเทียบสัญญาณรูปกราฟทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดวินิจฉัยสามารถอ่านได้ |
|---|---|
| อ๊อปชั่น ※อ๊อปชั่นเพียงหนึ่งตัวเลือกในอินเตอร์เฟซที่สามารถติดตั้งได้ | |
| บอร์ดI/O ชนิดSource [ISC] | ประเภทของเอ้าท์พุท: Source ในการเชื่อมต่อกับหน่วยอินพุทเช่น พีแอลซีให้เชื่อมต่อผ่าน -COM |
|---|---|
| อินเตอร์เฟซ DeviceNet[ODN] | เชื่อมต่อDeviceNet กับOMRON CompoBus / D ได้อย่างลงตัว พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การเปรียบเทียบสัญญาณรูปกราฟทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดวินิจฉัยสามารถอ่านได้ |
| อินเตอร์เฟซ CC-Link[CCL] | ลิงค์โดยตรงกับซีเควนเซอร์(อเนกประสงค์) ของพีแอลซี มิตซูบิชิ พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน จุดในการวินิจฉัยสามารถอ่านได้ |
| อินเตอร์เฟซ Ethernet[ETN] | พารามิเตอร์ทั้งหมดสามารถอ่านและเขียน การวัดสัญญาณรูปกราฟและจุดวินิจฉัยสามารถอ่านได้ |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V（±15％） |
|---|---|
| การใช้กำลังไฟฟ้า | 20 W สูงสุด |
| กระแสไหลเข้า(ทั่วไป) | 2 A, 10 msec (ที่อุณหภูมิปกติโดยเริ่มตอนที่เครื่องเย็นแล้ว) |
| เงื่อนไขการใช้งาน | ช่วงอุณหภูมิการทำงาน-10 ~+ 40 ℃ ช่วงอุณหภูมิการจัดเก็บ-20 ~+ 60℃ ความชื้น; 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 96 (W) × 96 (H) × 117.3 (D) [มม.] (ไม่รวมถึงติ่งที่ยื่นออกมา) ขนาดแผงที่ตัด 92 × 92 (+ 1-0) [มม.] |
| น้ำหนัก | ประมาณ 1.0 กก. |
อ๊อปชั่น
| ผลิตภัณฑ์ | |
| ISC | บอร์ดI/Oชนิด Source |
|---|---|
| SDC | ช่องเสียบ SDการ์ด(มีSD การ์ดขนาด 1 GBติดมาด้วย) |
| ODN | อินเตอร์เฟซชนิด DeviceNet |
| CCL | อินเตอร์เฟซชนิด CC-Link |
| ETN | อินเตอร์เฟซชนิดอีเธอร์เน็ต |
อุปกรณ์เสริมต่างๆ
| ผลิตภัณฑ์ | |
| DTC1 | ตัวกล่องเหล็กสำหรับ F388A (พร้อมแหล่งจ่ายไฟ AC) |
|---|---|
| SD1G | SDการ์ดขนาด 1 GB |
| SD2G | SDการ์ดขนาด 2 GB |
| CA81-232X | มินิDIN-D-Sub 9p พร้อมสายเคเบิล |
| CN52 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ |
| CN57 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม |
| CN60 | คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C |
| CN71 | คอนเน็กเตอร์สำหรับCC-Link |
| CN81 | อนาล็อก I/O คอนเน็กเตอร์เทอมินอล |
| CND01 | คอนเน็กเตอร์สำหรับDeviceNet |
| GMP96×96 | แพ็คยาง |
