โครงร่างผลิตภัณฑ์

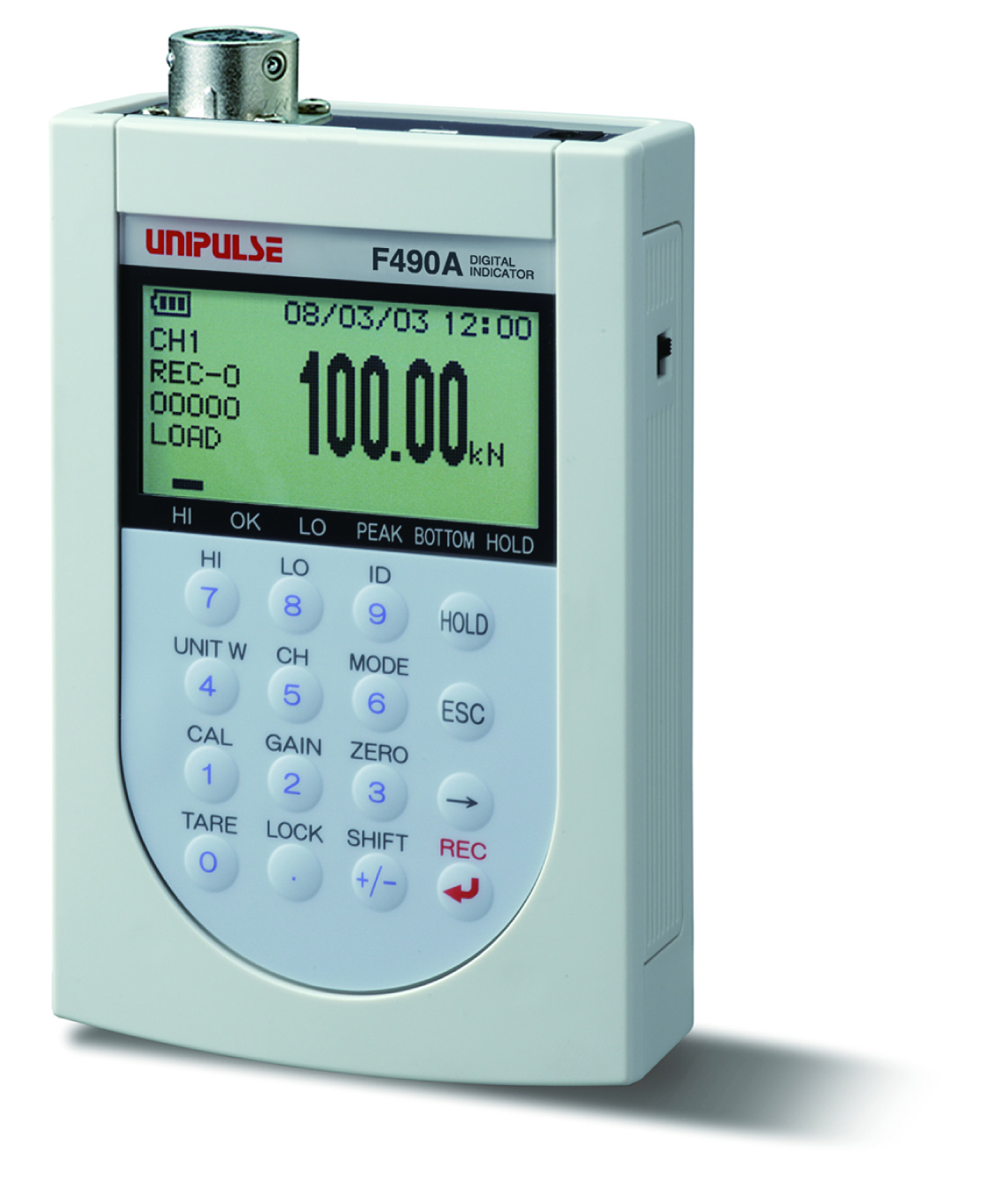

F490A เป็นตัวบ่งชี้ดิจิตอลแบบมือถือที่กะทัดรัดและน้ำหนักเบาสำหรับเซ็นเซอร์แบบสแตนเกจที่ช่วยในการวัดโหลด ความดันและแรงบิด ข้อมูลการวัดจะถูกบันทึกในรูปแบบ CSV ในหน่วยความจำภายในและไฟล์สามารถเรียกและคัดลอกผ่านอินเตอร์เฟซ USB F490A เป็นอุปกรณ์ที่มาพร้อมกับฟังก์ชั่นการตอบสนองเช่นความหลากหลายของการแสดงข้อมูล มีฟังก์ชั่นการค้างค่าสี่ประเภทรวมทั้งPeakและValley มีฟังก์ชั่นสอบเทียบแบบมัตติที่ช่วยให้มีการจัดเก็บค่าการสอบเทียบไว้หกช่องและช่วยให้พวกมันได้รับการเลือกโดยเซ็นเซอร์ภาคสนามและมีฟังก์ชั่นการเปรียบเทียบค่าด้วยขีดจำกัด HO / LO การทำงานของเครื่องใช้แบตเตอรี่อัลคาไลน์ AA ซึ่งสามารถใช้ได้อย่างต่อเนื่องประมาณ 30 ชั่วโมง *

* เชื่อมต่อกับเซ็นเซอร์ขนาด350Ωในขณะที่ OFF ฟังก์ชั่น backlight

ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการแสดงผล｜ส่วนของการตั้งค่า｜การบันทึก｜ฟังก์ชั่นการค้างค่า｜โหมดการวัด｜โหมดการแสดงผล｜อินเตอร์เฟซ｜ข้อกำหนดทั่วๆไป｜อุปกรณ์เสริม

ส่วนของอนาล็อก
แรงดันไฟกระตุ้น DC 3 V±10% กระแสเอ้าท์พุท: ภายใน 35 mA
ช่วงของสัญญาณอินพุท -3.0 ถึง +3.0 mV/V
ช่วงของการสอบเทียบ -3.0 ถึง -0.05 mV/V, +0.05 ถึง +3.0 mV/V
ความถูกต้อง ความไม่เป็นเชิงเส้น: ภายใน 0.02%/FS (เมื่อป้อนอินพุท 3.0 mV/V)
ซีโร่ดริฟท์: ภายใน0.3 μV/℃ RTI 　
เกนดริฟท์: ภายใน 5 ppm/℃
A/D คอนเวอร์เตอร์ ความเร็ว: เลือกจาก 80, 400 หรือ 1200 ครั้ง/วินาที
ความละเอียด: 24บิท(ไบนารี่) ประมาณ 1/30000 เมื่อป้อนอินพุท 3.0 mV/V

ส่วนของการแสดงผล
หน่วยในการแสดงผล จอแอลซีดีสีดำและขาว 128 × 64 จุด
ค่าที่วัดได้ 5หลัก: -99,999ถึง99999 เครื่องหมาย: ความสูงตัวอักษร: 14มม.
แสดงผลสถานะ แสดงผลสถานะ1 …… R (กำลังบันทึก)/ A (ใช้งานACอะแดปเตอร์)/ U (USB เชื่อมต่อ)/ N (NOV RAMกำลังอ่าน)/ B (แบตเตอรี่สำรองผิดปกติ)
แสดงผลสถานะ2……HI/OK/LO/PEAK/BOTTOM/HOLD

ส่วนของการตั้งค่า
รายการการตั้งค่า ・Tare*/ equivalent input calibration/ span calibration/ zero calibration(one-touch zero)/ weight unit setting*/ channel setting/ HI setting/ LO setting/ machine ID setting*/ setting value lock
・Unit/ digital filter/ MD(period, range)/ZT(period, range)/ near zero/ digital zero/ minimum scale/ ADC sampling rate
・Data/ buzzer/ backlight/ auto off/ version display/ memory check/ initialization
・Hold: mode/ range/ start level/ end level/ monitoring time
・Graph: time axis*/ mode*/ trigger edge*/ trigger level*/ pre-trigger*
・Operation mode/ HI/LO comparison mode/ measuring mode*/ recording mode*/ real-time output*

* ไม่มีการใช้งานในโหมดการทำงานแบบ Simple

เครื่องบันทึก
ฟังก์ชั่นการบันทึก ·บันทึกเมื่อ [REC] ถูกกด
·บันทึกเมื่อความเสถียรถูกตรวจพบ
·บันทึกค่าที่ค้างไว้ไว้ในเวลาที่ปลดการค้างค่า
·ช่วงเวลาการบันทึก(บันทึกข้อมูลในทุกช่วงเวลาที่คงที่)
·บันทึกข้อมูลรูปกราฟ(บันทึกข้อมูลที่แสดงในรูปกราฟ)
สื่อการบันทึกข้อมูล หน่วยความจำภายใน
วิธีการบันทึก รูปแบบข้อความของแบบ CSV
ข้อมูลที่มีการบันทึก ID, number of recordings, recording data, measured channels, measured values, unit
จำนวนของข้อมูลที่มีการบันทึก 20,000 ข้อมูล

ส่วนของการค้างค่า
  โหมดการค้างค่า: Peak Hold/ Bottom Hold/ Peak-to-Peak Hold/ Sample Hold
ช่วงการตรวจสอบข้อมูล: All ranges/ level/ level + time

โหมดในการวัด
  Load measuring/ counting

โหมดการแสดงผล
  ค่าที่วัดได้ กราฟ ข้อมูลที่บันทึกไว้ ค่าที่วัดได้ (เทียบเท่า mV/V)

Clock
Display Year (last two digits), month, day, hour, minute
Accuracy Lunar inequality 1 minute. (ordinary temperature)

อินเตอร์เฟซ
  อินเตอร์เฟซ USB (มาตรฐานการสื่อสาร:สอดคล้องกับ USB Ver.1.1 ความเร็วในการติดต่อสื่อสาร: ระดับความเร็วเต็มที่, OS สำหรับการจัดเก็บข้อมูลชนาดใหญ่และพอร์ตCOM เสมือน: Windows 7, Windows 10)
·การดำเนินงานของไฟล์ใน F490A ได้รับการยอมรับเป็นไดรฟ์ซึ่งจะช่วยในการอ้างอิงและการคัดลอกไฟล์
·ค่าที่ตั้งในพอร์ตCOMเสมือน สามารถอ่านและเขียนโดยซอฟแวร์
·ข้อมูลที่วัดแบบเรียลไทม์เป็นเอ้าท์พุทที่ออกต่อเนื่องตามลำดับบน USB

ข้อกำหนดทั่วไป
แหล่งพลังงานภายใน แบตเตอรี่อัลคาไลน์ AA หรือแบตเตอรี่โลหะนิกเกิลไฮไดรด์ (4)
แหล่งพลังงานภายนอก AC อะแดปเตอร์เฉพาะ (อ๊อปชั่น)
การใช้กระแส เมื่อเซ็นเซอร์120 Ωมีการเชื่อมต่อ: ประมาณ 60 mA (backlight off)

เมื่อเซ็นเซอร์120 Ωมีการเชื่อมต่อ: ประมาณ 70 mA (backlight on)）
แหล่งพลังงานสำรอง ค่าที่ตั้งและข้อมูลที่บันทึกไว้ถูกดูแลรักษาโดยแบตเตอรี่ลิเธียม
เวลาที่ใช้งานอย่างต่อเนื่อง เมื่อเซ็นเซอร์350 Ωมีการเชื่อมต่อ: ประมาณ 30 ชั่วโมง (backlight off)
เมื่อเซ็นเซอร์120 Ωมีการเชื่อมต่อ: ประมาณ 12 ชั่วโมง (backlight off)）
เงื่อนไขการใช้งาน ช่วงอุณหภูมิการทำงาน: -10 ~ + 40 ℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 86 (W) × 132 (H) × 30 (D) (มม.) (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ 290 g (รวมแบตเตอรี่น้ำหนักประมาณ 95 g)
การรับรองเครื่องหมาย CE ตามแนวทาง EMC: EN61326-1
มาตรฐานความปลอดภัย: EN62311

อุปกรณ์เสริม
คอนเน็กเตอร์สำหรับเซ็นเซอร์ 　1
แบตเตอรี่อัลคาไลน์ขนาดAA 　4
CD-ROM 　1
คู่มือการใช้งาน 　1


อุปกรณ์เสริมต่างๆ

แบบ
AP0516 ACอะแดปเตอร์พิเศษ
MACP-0520 ACอะแดปเตอร์พิเศษ(แหล่งจ่ายไฟ)
TM400 AC CABLE EU สายไฟ AC (สำหรับยุโรป)
CA81-USB สายยาว1.8ม.จากขั้วมินิUSBถึงUSBของPC
CBB-01-4W เทอร์มินัลบล็อกคอนเน็กเตอร์แบบ 4 สาย


โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
