โครงร่างผลิตภัณฑ์
เครื่องระดับสูงที่แสวงหาฟังก์ชั่นและข้อกำหนดที่สำคัญ

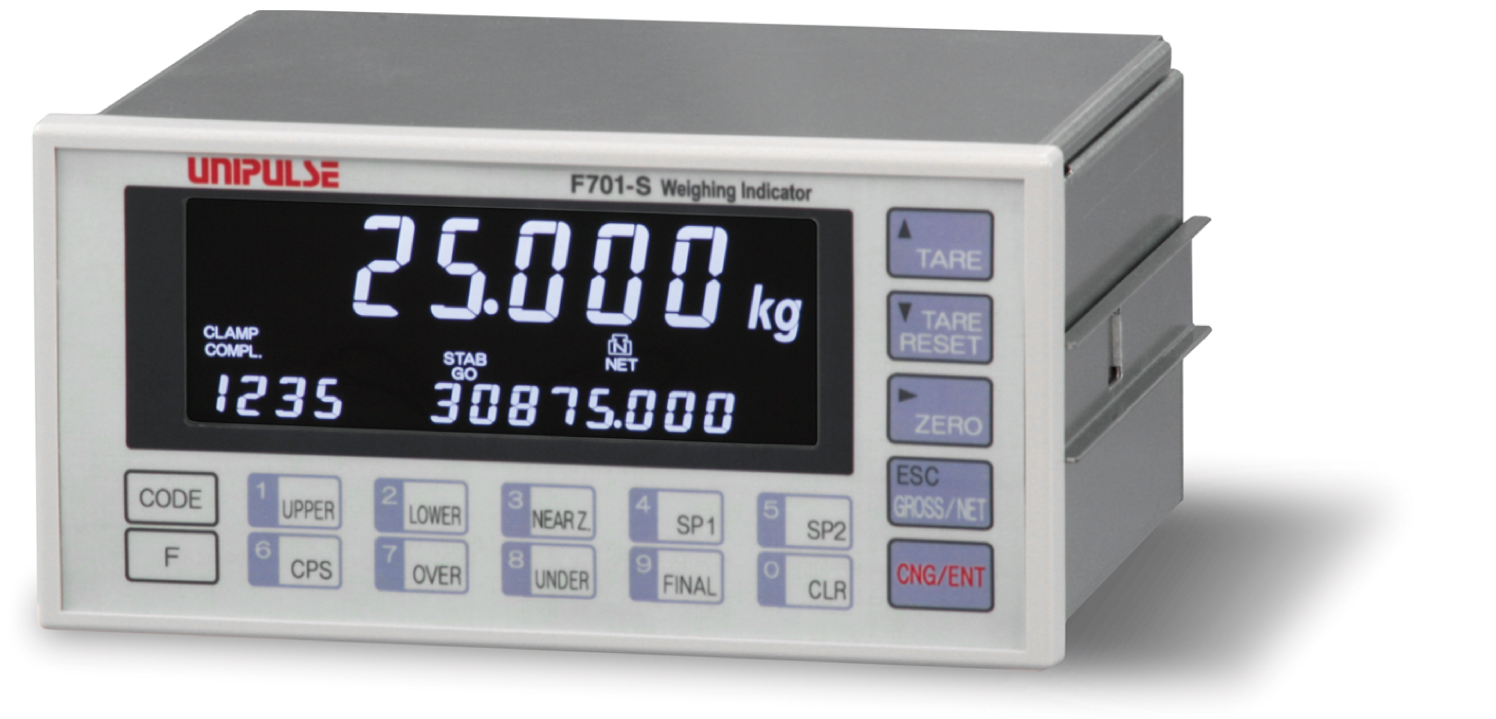

F701-S เป็นตัวบ่งชี้การชั่งน้ำหนักที่มีข้อกำหนดและฟังก์ชั่นต่างๆที่สำคัญเช่นค่าดริฟท์ที่ต่ำมาก แอมป์พลิฟลายเออร์ที่มีความแม่นยำสูง ฟังก์ชั่นการชั่งน้ำหนักตามลำดับที่มีการสุ่มตัวอย่างอย่างรวดเร็วซึ่งเป็นประโยชน์สำหรับเครื่องชั่งน้ำหนักอัตโนมัติและการควบคุม I/O
F701-S เป็นตัวบ่งชี้การชั่งน้ำหนักที่มีข้อกำหนดและฟังก์ชั่นต่างๆที่สำคัญเช่นค่าดริฟท์ที่ต่ำมาก แอมป์พลิฟลายเออร์ที่มีความแม่นยำสูง ฟังก์ชั่นการชั่งน้ำหนักตามลำดับที่มีการสุ่มตัวอย่างอย่างรวดเร็วซึ่งเป็นประโยชน์สำหรับเครื่องชั่งน้ำหนักอัตโนมัติและการควบคุม I/O
ข้อมูลจำเพาะ
อนาล็อก｜การตั้งค่า｜สัญญาณภายนอก｜อินเตอร์เฟซ｜แสดงผล｜ข้อกำหนดทั่วไป｜เอกสารแนบ
| อนาล็อก | |
| แรงดันไฟกระตุ้น | DC 5 V±5% กระแสเอาท์พุท: ภายใน90 mA อัตราส่วนประเภทเกี่ยวกับการวัด (โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน) |
|---|---|
| ช่วงของสัญญาณอินพุท | -0.5 ถึง 3.0 mV/V, 0 ถึง 3.0 mV/V (เมื่อสอดคล้องตาม OIML R76-1) |
| ช่วงการปรับค่าซีโร่ | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล -0.2 ถึง 2.0 mV/V, 0 ถึง 2.0 mV/V (เมื่อสอดคล้องตาม OIML R76-1 ) |
| ช่วงการปรับค่าสแปน | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.3 ถึง 3.0 mV/V, 0.6 ถึง 3.0 mV/V(เมื่อสอดคล้องตาม OIML R76-1) |
| ความไวของอินพุทขั้นต่ำ | 0.15 μV/การนับ, 0.5 μV/การนับ (เมื่อสอดคล้องตาม OIML R76-1) |
| ความถูกต้อง | ความไม่เป็นเชิงเส้น: ภายใน0.01%/FS ซีโร่ดริฟท์: 0.025 μV/℃ RTI typ เกนดริฟท์: 1 ppm/℃ typ |
| A/D คอนเวอร์เตอร์ | อัตราการแปลง … 300 ครั้ง/วินาที ความละเอียดของการแปลง … 24 บิท(ไบนารี่) |
| ความละเอียดที่บ่งบอกขั้นต่ำ | 1/10000, 1/6000 (เมื่อสอดคล้องตาม OIML R76-1) |
| การสอบเทียบขั้นรอง | การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่าที่บ่งบอกถึงความละเอียดขั้นต่ำสำหรับการสอบเทียบขั้นรอง : 1/1000 (อุณหภูมิปกติ) |
| การตั้งค่า | |
| วิธีการตั้งค่า | การตั้งค่าทำโดยการกดแป้นตัวเมมเบรนหน้าเครื่อง นอกจากนี้การตั้งค่าสามารถทำจากโฮสต์คอมพิวเตอร์ผ่านทางอินเตอร์เฟซ RS-485 |
|---|---|
| หน่วยความจำของค่าที่ตั้งเอาไว้ | ค่าตัวเลขการสอบเทียบและเป็นส่วนหนึ่งของค่าที่ตั้งเอาไว้: NOV.แรม (nonvolatile RAM ) ค่าอื่นๆที่ตั้งเอาไว้ : F-แรม (nonvolatile RAM ) |
| การป้องกันค่าที่ตั้งเอาไว้ | การป้องกันสามารถตั้งได้โดยล็อคสวิทช์และล็อคพารามิเตอร์ |
| รายการการตั้งค่า | Upper limit／Lower limit／Near zero／Set point 1／Set point 2／Compensation／Over／Under／Final／Comparison inhibit time／Judging time／Complete output time／Compensation feeding time／Auto free fall compensation regulation／Weighing function 1／Weighing function 2／Tare setting／Tare display／Digital low pass filter／Moving average filter／MD／ZT period／ZT range／Total comparison selection／Total limit (most significant 4 digits)／Total limit (least significant 5 digits)／Count limit／Weighing function 3／Key invalid・Lock／Input selection 1／Input selection 2／Output selection 1／Output selection 2／Error output selection／Reserve output selection／Password／Bag clamp output time／Discharging time／Weighing start time／AZ times／Judging times／Sequence mode 1／Sequence mode 2／Filling enhancement value／Expanded function selection 1／Expanded function selection 2／Balance weight value／Capacity／Min. scale division／DZ regulation value／Display selection 1／Gravitational acceleration／Net over／Gross over／Display selection 2／RS-485 I/F setting／RS-485 Communication type／RS-485 ID／Transmission delay time／Zero calibration／Span calibration／Equivalent calibration／Option display |
| สัญญาณภายนอก(คุณสามารถระบุได้ว่าต้องการชนิด PNP (Source) หรือชนิด NPN (Sink) เมื่อมีการสั่งซื้อ F701-S) | |
| สัญญาณเอ้าท์พุท (16จุด) | SP1／SP2／SP3／Complete／Discharge／Bag clamp ／Error selection 1,2／Output selection 1 ถึง 6／Reserve 1,2 ที่สัญญาณ ON, เอาท์พุทของทรานซิสเตอร์ ON ※แรงดันไฟฟ้าภายนอกจะต้องมีการเตรียมแยกเอาไว้ต่างหากโดยทางลูกค้า |
|---|---|
| สัญญาณอินพุต (16จุด) |
Operation permission／Weighing start／Stop／Discharge command／Manual discharge／Discharge gate open／Accumulation clear／Input selection 1 ถึง 6／Code 1,2,4 สามารถเชื่อมต่ออุปกรณ์ได้ทั้งแบบหน้าคอนแทค(รีเลย์ สวิตซ์ ฯลฯ) หรือแบบไม่ใช้หน้าคอนแทค(ทรานซิสเตอร์ โอเพ่นคอลเล็คเตอร์ ฯลฯ) ※แรงดันไฟฟ้าภายนอกจะต้องมีการเตรียมแยกเอาไว้ต่างหากโดยทางลูกค้า |
| อินเตอร์เฟซ | |
| 485 | RS-485(เลือกจาก Modbus-RTU และรูปแบบดั้งเดิม) |
|---|---|
| 232 | อินเตอร์เฟซติดต่อสื่อสารทาง RS-232C (อ๊อปชั่น) |
| BCO | BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Sink) (อ๊อปชั่น) |
| BSC | BCD เอ้าท์พุทอินเตอร์เฟซข้อมูลแบบขนาน (ชนิด Source) (อ๊อปชั่น) |
| DAC | D/A คอนเวอร์เตอร์ (อ๊อปชั่น) |
| ODN | อินเตอร์เฟซ DeviceNet (อ๊อปชั่น) |
| PRF | อินเตอร์เฟซ PROFIBUS (อ๊อปชั่น) ※ PROFIBUS-DPV0 |
| CCL | อินเตอร์เฟซ CC-Link (อ๊อปชั่น) |
| แสดงผล | |
| แสดงผล | ความสูงของตัวอักษร 18.5 มม. การแสดงตัวเลขบนหน้าจอ LCD (7 หลัก) จอแสดงผลย่อย: ความสูงของตัวอักษร 7.3 มม. (14 หลัก) |
|---|---|
| ค่าที่ระบุ | 5 หลัก เครื่องหมาย : แสดงผลเครื่องหมายลบที่หน้าหลักสูงสุด |
| ค่าน้ำหนักสะสม | 9 หลัก※ค่านี้สามารถเปลี่ยนไปเป็น “Accumulation count (4 หลัก)”, “Final (5 หลัก)”, “Code (1 หลัก)”, “Total discharge count (6 หลัก)” และ “Discharge count (5 หลัก)” |
| ความถี่ในการแสดงผล | เลือกจาก 1, 2, 5, 10, 20 ครั้ง/วินาที. (ความเร็วของระบบคือ 300 ครั้ง/วินาที.)) |
| ความสามารถแสดงผล | 5 หลัก |
| ส่วนแบ่งขนาดที่น้อยที่สุด | การตั้งค่าที่อนุญาตจะอยู่ในช่วง 1 ถึง 50 .*เฉพาะการตั้งค่าต่อไปนี้จะใช้งานได้เมื่อสอดคล้องตาม OIML R76-1: 0.001, 0.002, 0.005, 0.010, 0.020, 0.050, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50 |
| จุดทศนิยม | เลือกจาก 0, 0.0, 0.00, 0.000 |
| การแสดงผลว่า โอเวอร์ | LAOD: อินพุท A/D คอนเวอร์เตอร์ โอเวอร์ OFL1: ค่าNet โอเวอร์ OFL2: ความจุโหลดเซลล์+9 ส่วนแบ่งขนาด -OFL2: ความจุโหลดเซลล์-โอเวอร์ หรือ -20 ส่วนแบ่งขนาด โอเวอร์ OFL3: ค่าGross โอเวอร์ |
| จุดกึ่งกลางของศูนย์ | จุดศูนย์ที่แท้จริงหรือจุดกึ่งกลางของแต่ละค่าจะปรากฏขึ้น *เฉพาะจุดศูนย์ที่แท้จริงจะปรากฏขึ้นเมื่อสอดคล้องตาม OIML R76-1 |
| แสดงสถานะ | CLAMP／SP3／SP2／SP1／HOLD／ COMPL.／ZT／ZALM／STAB／TARE／NET／GROSS／NZ／ D.CHG／HI LIM／HI／GO／LO／LO LIM／CZ／LOCK |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | AC 100 ถึง 240 V (+10% -15%) (แหล่งจ่ายไฟ 50/60Hz) |
|---|---|
| การใช้กำลังไฟฟ้า | 3 W typ. |
| กระแสไหลเข้า | 2 A, 3 mSec: AC 240 V เงื่อนไขของโหลดที่ค่าเฉลี่ย (เริ่มตอนที่เครื่องเย็นแล้วที่อุณหภูมิห้อง) |
| เงื่อนไขการใช้งาน | อุณหภูมิการทำงาน … -10 ถึง +40 ℃ อุณหภูมิการจัดเก็บ -20 ถึง +85 ℃ ความชื้น … 85% หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 192 (W) × 96 (H) × 140 (D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| ขนาดแผงที่ตัด | 186+ 2 -0 (W) × 92+ 1 -0 (H) มม. ※ความหนาของแผงที่ใช้ติดตั้ง: 1.6 ถึง 3.2 mm |
| น้ำหนัก | ประมาณ 2กก. |
| สิ่งที่แนบมา | |
| สายไฟอินพุท AC (ระดับน้อย 125 V) 2 ม. | 1 |
|---|---|
| คอนเน็กเตอร์สำหรับโหลดเซลล์ | 1 |
| ยางเอาไว้ใช้กับคอนเน็กเตอร์สำหรับโหลดเซลล์ | 1 |
| คอนเน็กเตอร์สำหรับสัญญาณอินพุต/เอาต์พุตภายนอก | 1 |
| คู่มือการใช้งาน | 1 |
| แพ็คยาง | 1 |
| คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท (เข้ากับอ๊อปชั่น BCDเอ้าท์พุท) | 1 |
| คอนเน็กเตอร์สำหรับ DeviceNet (เข้ากับอ๊อปชั่น DeviceNet) | 1 |
| คอนเน็กเตอร์สำหรับ CC-Link (เข้ากับอ๊อปชั่น CC-Link) | 1 |
อุปกรณ์เสริมต่างๆ
| แบบ | |
| CAAC3P-P2 | สายไฟอินพุท AC 2 ม. |
|---|---|
| CAAC3P-CEE7/7-P1.5 | สายไฟอินพุท AC (ความต้านทานแรงดันไฟฟ้า: 250 V) 1.5 ม. |
| CA4131 | เคเบิล(6 สาย) ยาว 3 ม.ที่มีJRC คอนเน็กเตอร์ที่ด้านปลายด้านหนึ่ง |
| CA4230 | รีเลย์แปลงสายเคเบิล JRC-PRC (6 สาย) 0.3 ม. |
| CA4311 | รีเลย์แปลงสายเคเบิล JRC-PRC (6 สาย) (4 สายเป็น6 สาย) (สำหรับการใช้งาน 520 A) 1 ม. |
| CN3P-2P | ปลั๊กตัวแปลง 3P-2P สำหรับสายไฟอินพุท AC |
| CN10 | คอนเน็กเตอร์สำหรับโหลดเซลล์ |
| CN34 | คอนเน็กเตอร์ D-Sub 9p สำหรับ RS-232 |
| CN51 | คอนเน็กเตอร์สำหรับ BCDเอ้าท์พุท |
| CN52 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ |
| CN57 | ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม |
| CN71 | คอนเน็กเตอร์สำหรับ CC-Link |
| CN72 | คอนเน็กเตอร์สำหรับ CC-Link |
| CND01 | คอนเน็กเตอร์ชนิดสองแถวสำหรับ CC-Link |
