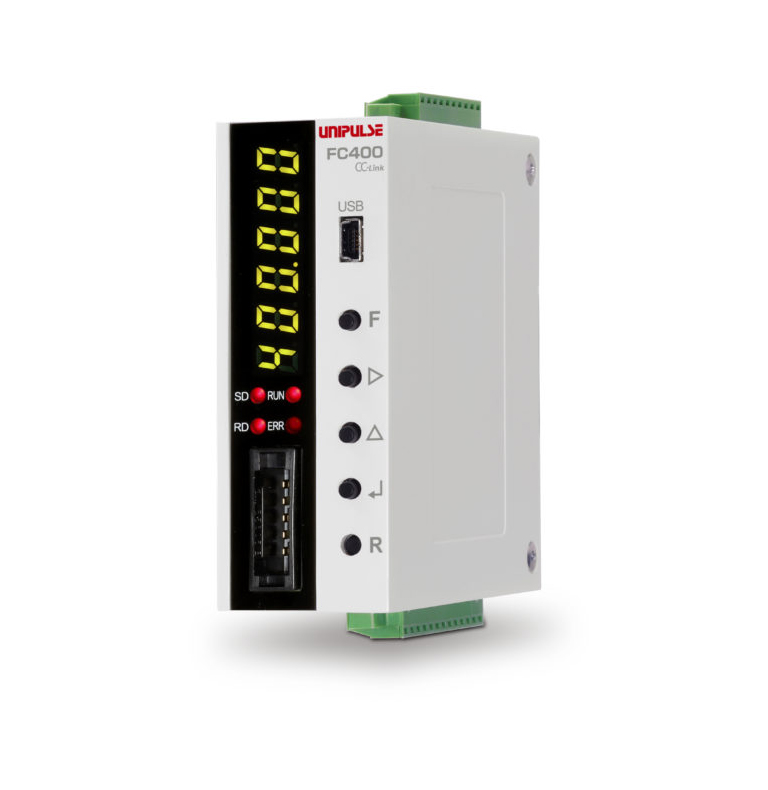

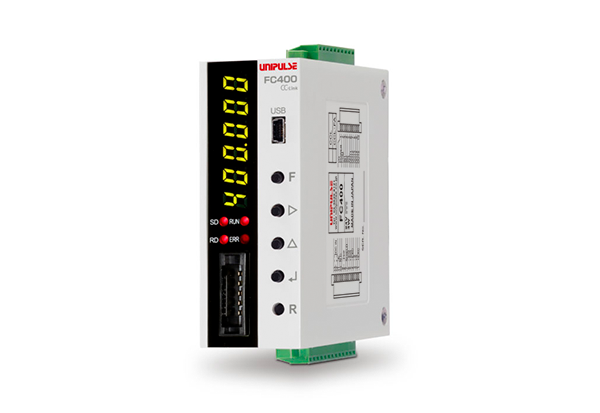

โครงร่างผลิตภัณฑ์

FC400-CCL-FA ช่วยให้สามารถกำหนดค่าของระบบได้อย่างง่ายดายโดยใช้เครือข่าย CC-Link
SI/F เป็นอินเทอร์เฟซมาตรฐานที่สามารถเชื่อมต่อกับเครื่องพิมพ์และจอแสดงผลภายนอกของ Unipulse ได้

vด้านในของแผงควบคุม

การแปลง A/D ความเร็วสูงและความสามารถในการประมวลผลดิจิตอลอันทรงพลังที่ 1200 ครั้ง / วินาที ความละเอียดในการแสดงผลสูงที่ 1/100000 (สูงสุด)

การวัดค่าสามารถทำได้อย่างรวดเร็วและแม่นยำเนื่องจากมีการแปลง A/D ด้วยความเร็วสูง

ฟรีซอฟต์แวร์ประยุกต์สำหรับ USB อินเตอร์เฟซ

ด้วยการสื่อสารผ่าน USB อินเตอร์เฟซ ทำให้การเก็บค่า การสร้างกราฟ การแสดงผล การตั้งค่าพารามิเตอร์และการสอบเทียบสามารถทำได้

ตัวกรองประสิทธิภาพสูงและการปรับตัวกรองอัตโนมัติ

ด้วยการรวมตัวกันของตัวกรองความถี่ต่ำผ่าน (0.1 ถึง 600Hz) ซึ่งสอดคล้องกับการสั่นสะเทือนต่างๆและตัวกรองค่าเฉลี่ยการเคลื่อนที่ (OFF, 2 ถึง 999) ที่มีประสิทธิภาพสำหรับการสั่นสะเทือนแบบเป็นคาบ การค้นหาโดยอัตโนมัติเพื่อหาค่าที่ดีที่สุดพร้อมความถูกต้องและมีเสถียรภาพก็สามารถทำได้ (คุณสามารถปรับการตั้งค่าด้วยตนเองได้ด้วย)

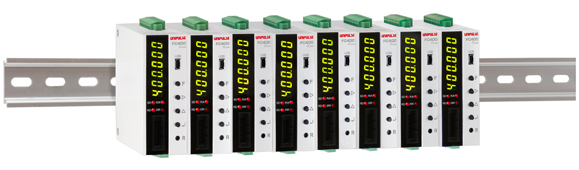

น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม

ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) น้ำหนัก: ประมาณ 210 ก.

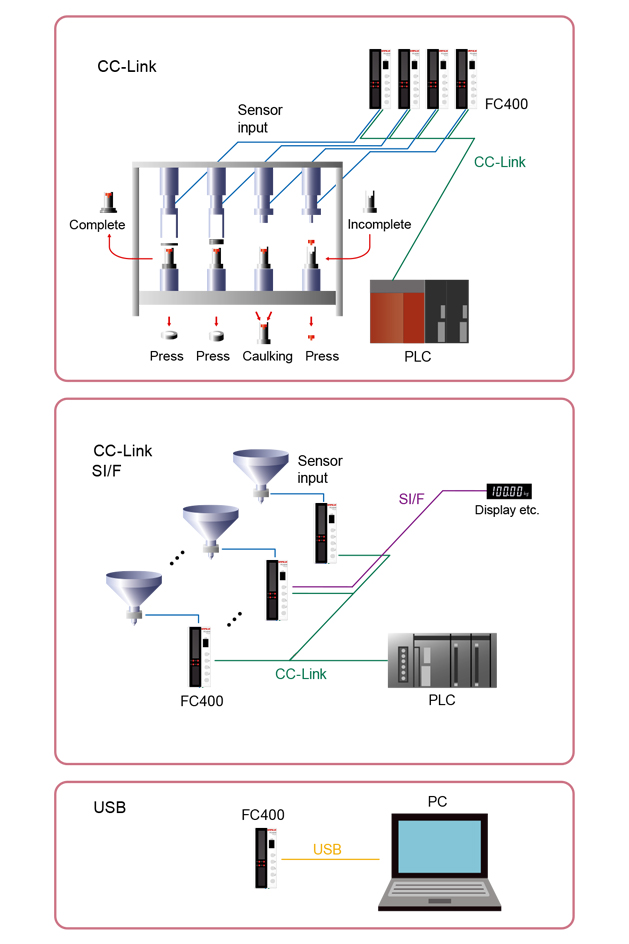

อินเตอร์เฟซต่างๆ


การแสดงผลระดับสัญญาณของโหลดเซลล์

ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV / V เพื่อใช้ในการตรวจสอบได้ ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย

จอแสดงผลตัวเลข 6 หลัก

A/D คอนเวอร์เตอร์แบบ24 บิต ช่วยให้สามารถแสดงผลได้ 6 หลัก

การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า

การสอบเทียบทางทฤษฎีสามารถดำเนินการได้อย่างง่ายดายโดยการระบุอัตราความสามารถและสัญญาณเอาท์พุทของโหลดเซลล์

การค้างค่าสูงสุดแบบดิจิตอล,การวินิจฉัยค่า Hi & Lo

สามารถจับภาพการเปลี่ยนแปลงใดๆในปรากฏการณ์ความเร็วสูงและดำเนินการวินิจฉัยค่า OK/NG ได้อย่างรวดเร็ว

ข้อมูลจำเพาะ

อนาล็อก｜การแสดงผล｜ฟังก์ชั่นการค้างค่า｜สัญญาณจากภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜สิ่งที่แนบมา

อนาล็อก
แรงดันไฟกระตุ้น DC 5 V ±5% กระแสเอาท์พุท: 90 mA
DC 5 V ±2.5% กระแสเอาท์พุท: 45 mA
วิธีการกำหนดอัตราส่วนทางการวัด(โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน)
ช่วงของสัญญาณอินพุท －3.9 ถึง 3.9 mV/V
ช่วงการปรับค่าซีโร่ การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล －3.0 ถึง 3.0 mV/V
ช่วงการปรับค่าสแปน การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.8 mV/V
ความไวของอินพุทขั้นต่ำ 0.15 μV/เค้าท์
ความถูกต้องแม่นยำ ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS
ซีโร่ดริฟท์: 0.0002%FS/°C ทั่วไป
เกนดริฟท์: 1 ppm/°C ทั่วไป
ตัวกรอง ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 600 Hz
ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 999 ครั้ง
A/D คอนเวอร์เตอร์ อัตรา: 2400 ครั้ง/ วินาที
ความละเอียด: 24บิท(ไบนารี่)

การแสดงผล
หน่วยแสดงผล ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์
ค่าที่แสดงผล ได้ถึง 6 หลัก
ความถี่ในการแสดงผล เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที.
สถานะบ่งชี้ RUN, SD, RD, ERR

ฟังก์ชั่นการค้างค่า
Hold Sample,Peak,bottom,peak & bottom,average

สัญญาณจากภายนอก
สัญญาณเอ้าท์พุทภายนอก (5) เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์
Vceo = 30 V,Ic = 50 mA
สัญญาณอินพุทภายนอก (3) อินพุตที่เลือกได้
สามารถเชื่อมต่อใช้งานประเภทหน้าสัมผัส (รีเลย์ , สวิตช์ ฯลฯ ) หรือที่ไม่ใช่หน้าสัมผัส (ทรานซิสเตอร์,โฟโต้คัปเปลอร์ ฯลฯ )ก็ได้
ทำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM
* จำเป็นต้องจัดเตรียมแหล่งจ่ายไฟภายนอก DC24V โดยผู้ใช้

อินเตอร์เฟซ
USB USB อินเตอร์เฟซ
CCL CC-Link อินเตอร์เฟซ
SIF SI/F อินเทอร์เฟซแบบอนุกรม 2 สาย

ข้อกำหนดทั่วไป
แรงดันแหล่งจ่ายไฟฟ้า DC 24 V (±15%)
การใช้กำลังไฟฟ้า 4 W typ.
เงื่อนไขการใช้งาน อุณหภูมิ
ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃
ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาดด้านนอก 34(W)×88(H)×91(D)mm (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ. 230 g
การรับรองเครื่องหมาย CE ตามแนวทาง EMC: EN61326-1

สิ่งที่แนบมา
สายจัมเปอร์ 2
ไขควงมินิ 1
คอนเน็กเตอร์ 2
คู่มือฉบับย่อ 2
คอนเน็กเตอร์สำหรับ CC-Link 1


โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
