โครงร่างผลิตภัณฑ์

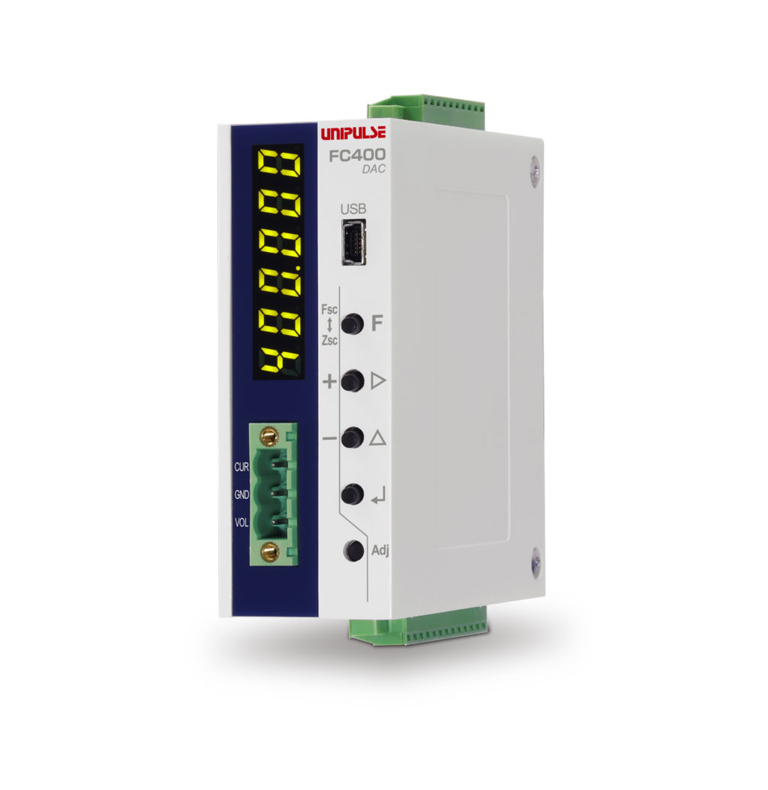

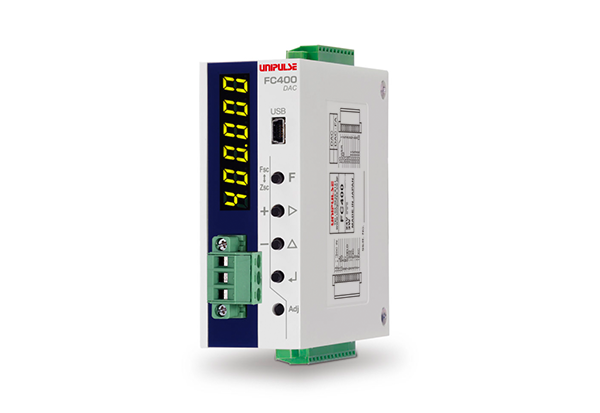

FC400-DAC-FA เป็นตัวบ่งชี้ขนาดกะทัดรัดที่ติดตั้งตัวแปลง D / A และพอร์ต USB เป็นคุณสมบัติมาตรฐาน
เหมาะสำหรับงานเพรสปุ่มกด งานเพรสยาเม็ด ฯลฯ

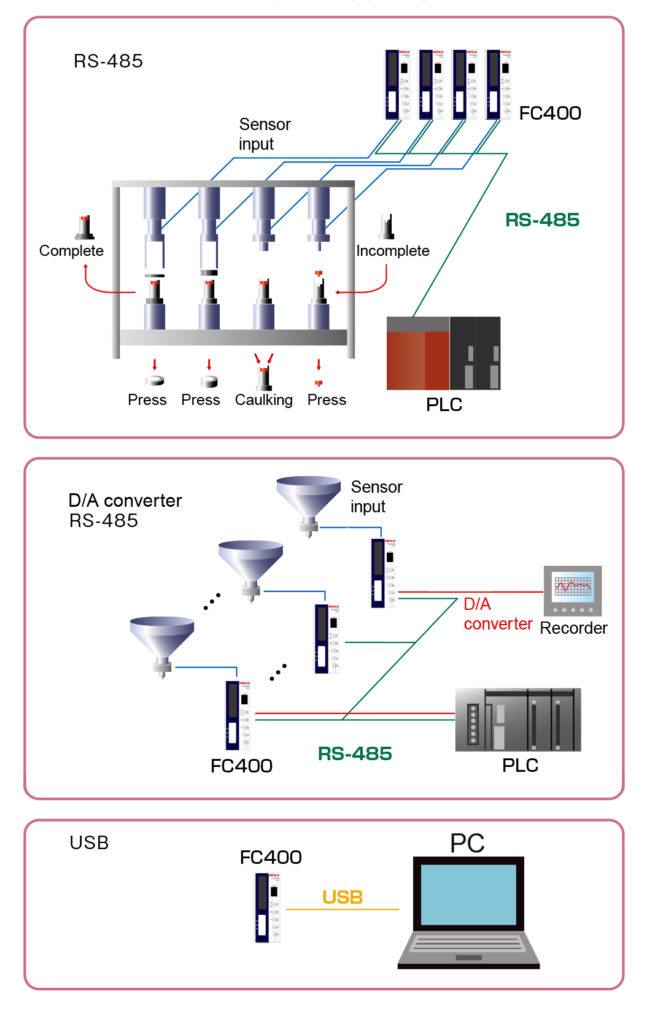

เครือข่ายนี้ทำให้ง่ายต่อการสร้างระบบที่มีหลายช่องทาง
การแสดงรูปกราฟและการตั้งค่าพารามิเตอร์ทำได้ง่ายดายโดยใช้ซอฟต์แวร์ของพีซี
vด้านในของแผงควบคุม

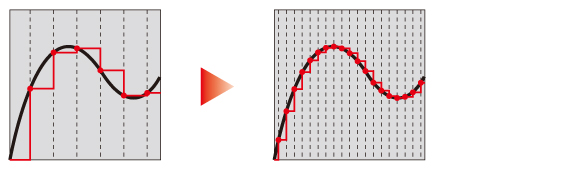

การแปลง A/D ความเร็วสูงและความสามารถในการประมวลผลดิจิตอลอันทรงพลังที่ 1200 ครั้ง / วินาที ความละเอียดในการแสดงผลสูงที่ 1/100000 (สูงสุด)
การวัดค่าสามารถทำได้อย่างรวดเร็วและแม่นยำเนื่องจากมีการแปลง A/D ด้วยความเร็วสูง
ฟรีซอฟต์แวร์ประยุกต์สำหรับ USB อินเตอร์เฟซ
ด้วยการสื่อสารผ่าน USB อินเตอร์เฟซ ทำให้การเก็บค่า การสร้างกราฟ การแสดงผล การตั้งค่าพารามิเตอร์และการสอบเทียบสามารถทำได้
น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม
ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) น้ำหนัก: ประมาณ 230 ก.
อินเตอร์เฟซต่างๆ
การแสดงผลระดับสัญญาณของโหลดเซลล์
ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV / V เพื่อใช้ในการตรวจสอบได้ ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย
การค้างค่าสูงสุดแบบดิจิตอล,การวินิจฉัยค่า Hi & Lo
สามารถจับภาพการเปลี่ยนแปลงใดๆในปรากฏการณ์ความเร็วสูงและดำเนินการวินิจฉัยค่า OK/NG ได้อย่างรวดเร็ว
การแสดงผลระดับสัญญาณของโหลดเซลล์
ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV / V เพื่อใช้ในการตรวจสอบได้ ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย
จอแสดงผลตัวเลข 6 หลัก
A/D คอนเวอร์เตอร์แบบ24 บิต ช่วยให้สามารถแสดงผลได้ 6 หลัก
ข้อมูลจำเพาะ
อนาล็อก｜การแสดงผล｜ฟังก์ชั่นการค้างค่า｜สัญญาณจากภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜สิ่งที่แนบมา
| อนาล็อก | |
| แรงดันไฟกระตุ้น | DC 5 V±5% กระแสเอาท์พุท: 90 mA DC 5 V ±2.5% กระแสเอาท์พุท: 45 mA วิธีการกำหนดอัตราส่วนทางการวัด(โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน) |
|---|---|
| ช่วงของสัญญาณอินพุท | －3.9 ถึง 3.9mV/V |
| ช่วงการปรับค่าซีโร่ | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล －3.0 ถึง 3.0mV/V |
| ช่วงการปรับค่าสแปน | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.8mV/V |
| ความไวของอินพุทขั้นต่ำ | 0.15 μV/เค้าท์ |
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS ซีโร่ดริฟท์: 0.0002%FS/°C ทั่วไป เกนดริฟท์: 1 ppm/°C ทั่วไป |
| ตัวกรอง | ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 600 Hz ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 999 ครั้ง |
| A/D คอนเวอร์เตอร์ | อัตรา: 2400 ครั้ง/ วินาที ความละเอียด: 24 บิท(ไบนารี่) |
| การแสดงผล | |
| หน่วยแสดงผล | ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์ |
|---|---|
| ค่าที่แสดงผล | ได้ถึง 6 หลัก |
| ความถี่ในการแสดงผล | เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที. |
| ฟังก์ชั่นการค้างค่า | |
| Hold | Sample,Peak,bottom,peak & bottom,average |
|---|---|
| สัญญาณจากภายนอก | |
| สัญญาณเอ้าท์พุทภายนอก (5) | เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์ Vceo = 30 V, Ic = 50 mA |
|---|---|
| สัญญาณอินพุทภายนอก (3) | อินพุตที่เลือกได้ สามารถเชื่อมต่อใช้งานประเภทหน้าสัมผัส (รีเลย์ , สวิตช์ ฯลฯ ) หรือที่ไม่ใช่หน้าสัมผัส (ทรานซิสเตอร์,โฟโต้คัปเปลอร์ ฯลฯ )ก็ได้ ทำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM * จำเป็นต้องจัดเตรียมแหล่งจ่ายไฟภายนอก DC 24 V โดยผู้ใช้ |
| อินเตอร์เฟซ | |
| USB | USB อินเตอร์เฟซ |
|---|---|
| DAC | D/A คอนเวอร์เตอร์ (เลือกเอ้าท์พุทเป็นแบบแรงดันหรือกระแส) |
| 485 | อินเตอร์เฟซการสื่อสารชนิด RS-485 (เลือกได้ทั้ง Modbus-RTU และ UNI-Format) |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V (±15%) |
|---|---|
| การใช้กำลังไฟฟ้า | 3 W typ. |
| เงื่อนไขการใช้งาน | Tอุณหภูมิ ช่วงอุณหภูมิในการทำงาน: -10 ถึง + 50℃ ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃ ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| Dimensions | 34(W)×88(H)×91(D)mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ. 230 g |
| สิ่งที่แนบมา | |
| สายจัมเปอร์ | 2 |
|---|---|
| ไขควงมินิ | 1 |
| คอนเน็กเตอร์ | 3 |
| คู่มือฉบับย่อ | 2 |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
