โครงร่างผลิตภัณฑ์

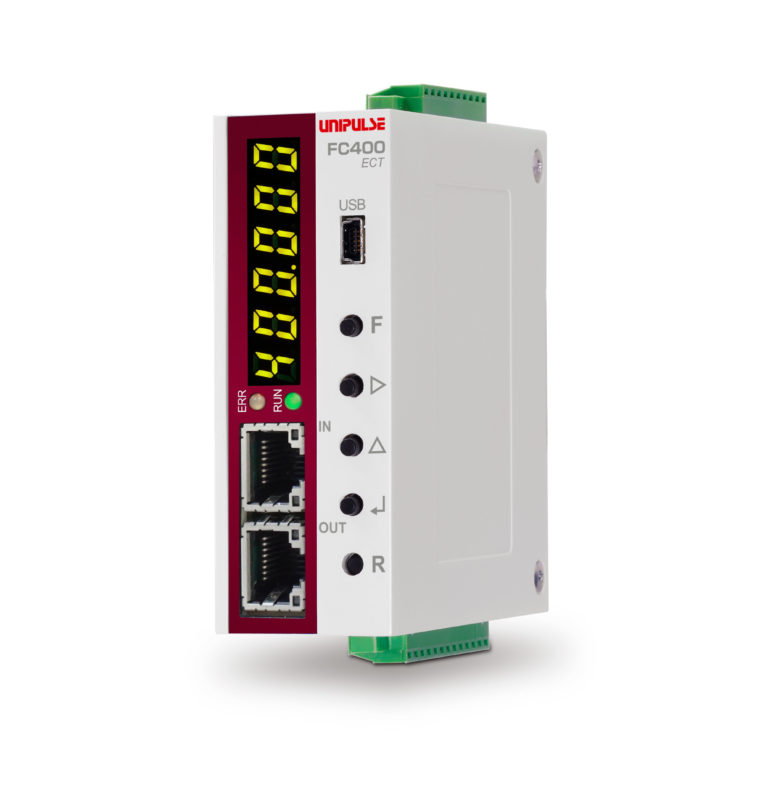

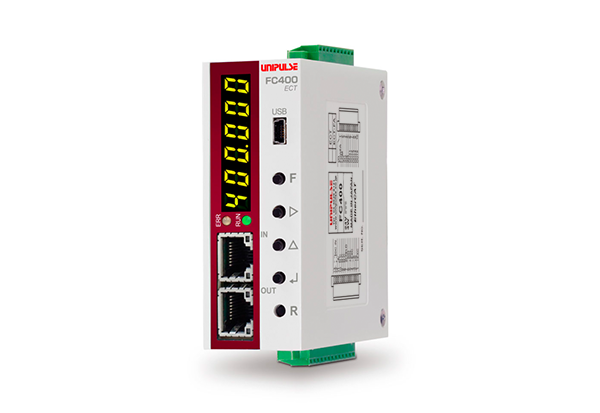

FC400-ECT เป็นตัวบ่งชี้ขนาดกะทัดรัดที่ติดตั้ง EtherCAT® และพอร์ต USB เป็นคุณสมบัติมาตรฐาน
เหมาะอย่างยิ่งสำหรับงานชั่งน้ำหนักทุกประเภท เช่น เครื่องชั่งถังไซโล เครื่องชั่งบรรจุหีบห่อและเครื่องชั่งตรวจสอบน้ำหนัก

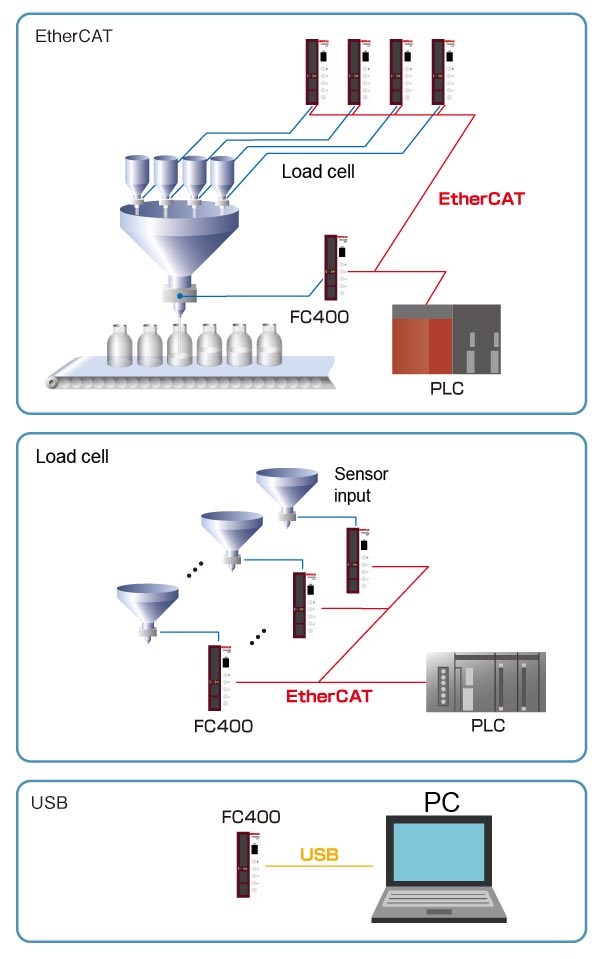

เครือข่ายนี้ทำให้ง่ายต่อการสร้างระบบที่มีหลายช่องทาง
การแสดงรูปกราฟและการตั้งค่าพารามิเตอร์ทำได้ง่ายดายโดยใช้ซอฟต์แวร์ของพีซี
EtherCAT®เป็นเทคโนโลยีที่จดสิทธิบัตรและจดทะเบียนเครื่องหมายการค้าที่ได้รับอนุญาตจาก Beckhoff Automation GmbH ประเทศเยอรมนี
vด้านในของแผงควบคุม
การแปลง A/D ความเร็วสูงและความสามารถในการประมวลผลดิจิตอลอันทรงพลังที่ 1200 ครั้ง / วินาที ความละเอียดในการแสดงผลสูงที่ 1/100000 (สูงสุด)
ฟรีซอฟต์แวร์ประยุกต์สำหรับ USB อินเตอร์เฟซ
ด้วยการสื่อสารผ่าน USB อินเตอร์เฟซ ทำให้การเก็บค่า การสร้างกราฟ การแสดงผล การตั้งค่าพารามิเตอร์และการสอบเทียบสามารถทำได้
ตัวกรองประสิทธิภาพสูงและการปรับตัวกรองอัตโนมัติ
ด้วยการรวมตัวกันของตัวกรองความถี่ต่ำผ่าน (0.1 ~ 300 Hz)
ซึ่งสอดคล้องกับการสั่นสะเทือนต่างๆและตัวกรองค่าเฉลี่ยการเคลื่อนที่ (OFF, 2 ~ 512) ที่มีประสิทธิภาพสำหรับการสั่นสะเทือนแบบเป็นคาบ การค้นหาโดยอัตโนมัติเพื่อหาค่าที่ดีที่สุดพร้อมความถูกต้องและมีเสถียรภาพก็สามารถทำได้ (คุณสามารถปรับการตั้งค่าด้วยตนเองได้ด้วย)
น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม
ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) น้ำหนัก: ประมาณ 230 ก.
อินเตอร์เฟซต่างๆ
การแสดงผลระดับสัญญาณของโหลดเซลล์ (-2.51 mV/V ถึง 5.1 mV/V)
ระดับสัญญาณเอาต์พุตของโหลดเซลล์สามารถแสดงเป็น mV/V เพื่อใช้ในการตรวจสอบได้ ตัวบ่งชี้ความผิดปกติหรือเซ็นเซอร์ที่ผิดพลาดสามารถจำแนกได้อย่างง่ายดาย
จอแสดงผลตัวเลข 6 หลัก
A/D คอนเวอร์เตอร์แบบ24 บิต ช่วยให้สามารถแสดงผลได้ 6 หลัก
การสอบเทียบด้วยการป้อนข้อมูลเทียบเท่า
การสอบเทียบทางทฤษฎีสามารถดำเนินการได้อย่างง่ายดายโดยการระบุอัตราความสามารถและสัญญาณเอาท์พุทของโหลดเซลล์
การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์)
สามจุดที่เพิ่มเติมสามารถกำหนดได้ในตรงกลางระหว่างซีโร่และสแปนเพื่อให้มีความเป็นลิเนียร์ที่ดีขึ้น แม้ว่าเครื่องชั่งมีความเป็นลิเนียร์ไม่ดีมันก็สามารถได้รับการแก้ไขให้เป็นเครื่องชั่งที่มีความแม่นยำสูงได้ การสอบเทียบแบบหลายจุด (ความเป็นลิเนียร์)
ข้อมูลจำเพาะ
อนาล็อก｜การแสดงผล｜สัญญาณจากภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜สิ่งที่แนบมา
| อนาล็อก | |
| แรงดันไฟกระตุ้น | DC 5 V ±5% กระแสเอาท์พุท: 90 mA DC 2.5 V±5% กระแสเอาท์พุท: 45 mA วิธีการกำหนดอัตราส่วนทางการวัด (โหลดเซลล์ขนาด350 Ωจำนวนสูงสุดหกตัวสามารถเชื่อมต่อกันในแบบคู่ขนาน) |
|---|---|
| ช่วงของสัญญาณอินพุท | -2.5 to 5.1 mV/V |
| ช่วงการปรับค่าซีโร่ | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล -0.5 ถึง 2.0 mV/V |
| ช่วงการปรับค่าสแปน | การปรับแบบอัตโนมัติด้วยการดำเนินการแบบดิจิตอล 0.01 ถึง 3.0 mV/V |
| การแก้ไขที่ได้รับ | สามารถสอบเทียบหลายจุดที่เป็นไปได้ถึงสามจุดโดยใช้ฟังก์ชันความเป็นลิเนียร์ |
| ความไวของอินพุทขั้นต่ำ | 0.15 μV/count |
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.01% FS ซีโร่ดริฟท์: 0.0002% FS/°C ทั่วไป เกนดริฟท์: 1 ppm/°C ทั่วไป |
| ตัวกรอง | ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล: 0.1 ถึง 300 Hz ตัวกรองค่าเฉลี่ยการเคลื่อนที่: OFF, 2 ถึง 512 ครั้ง |
| A/D คอนเวอร์เตอร์ | ความเร็ว: 1200 ครั้ง/ วินาที ความละเอียด: 24 บิท(ไบนารี่) |
| การแสดงผล | |
| หน่วยแสดงผล | ความสูงของตัวอักษร 8 มม., แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์ |
|---|---|
| ค่าที่แสดงผล | ได้ถึง 6 หลัก |
| ความถี่ในการแสดงผล | เลือกจาก 3, 6, 13, 25 ครั้ง/ วินาที. |
| แสดงผลสถานะ | RUN, ERR |
| สัญญาณจากภายนอก | |
| สัญญาณเอ้าท์พุท (5) |
ที่เลือกได้ / ที่กำหนดไว้ เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์ Vceo = 30 V, Ic = 50 mA |
|---|---|
| สัญญาณอินพุท (3) |
ที่เลือกได้ / ที่กำหนดไว้ อินพุททำงาน(ON)เมื่อช๊อตขาเข้ากับขั้ว COM โดยหน้าสัมผัส (รีเลย์ , สวิตช์ ฯลฯ ) หรือที่ไม่ใช่หน้าสัมผัส(ทรานซิสเตอร์, โอเพ่นคอลเล็กเตอร์ ฯลฯ ) *จำเป็นต้องมีแหล่งจ่ายไฟภายนอก DC 24 V |
| อินเตอร์เฟซ | |
| USB | USB อินเตอร์เฟซ |
|---|---|
| ECT | EtherCAT อินเตอร์เฟซ |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V (±15%) |
|---|---|
| การใช้กำลังไฟฟ้า | 4 W typ |
| เงื่อนไขการใช้งาน | Tอุณหภูมิ: ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃, ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃, ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 34(W)×88(H)×91(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 230 ก. |
| สิ่งที่แนบมา | |
| สายจัมเปอร์ | 2 |
|---|---|
| ไขควงมินิ | 1 |
| คอนเน็กเตอร์ I/O ต่างๆ | 2 |
| คู่มือฉบับย่อ | 2 |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
