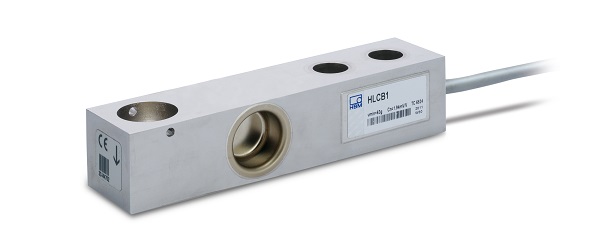

Product outline

Most appropriate for load control of platform scales, tank scales, etc.

● Capacity 110 kg/ 220 kg/ 550 kg/ 1100 kg/ 1760 kg/ 2.2 t/ 4.4 t/ 10 t
● High accuracy, constructed of stainless steel, hermetically sealed
● Applications: Platform scales, tank scales, etc.

Specifications

Model	HLCB1 -110KG	HLCB1-220KG, HLCB1-550KG, HLCB1-1100KG, HLCB1-1760KG	HLCB1 -2.2T	HLCB1 -4.4T	HLCB1 -10T
Rated capacity	110 kg	220 kg, 550 kg, 1100 kg, 1760 kg	2.2 t	4.4 t	10 t
Rated output	1.94 mV/V±0.5%		1.94 mV/V ±0.1%		2.00 mV/V ±0.5%
Safe overload	150% R.C.
Maximum safe side overload	100% R.C.
Non- linearity	0.05% R.O.	0.04% R.O.	0.0170% R.O.		0.05% R.O.
Hysteresis	0.05% R.O.	0.04% R.O.	0.0166% R.O.		0.05% R.O.
Creep	0.05% R.O./30 min	0.04% R.O./30 min	0.0166% R.O./30 min		0.05% R.O./30 min
Compensated temperature range	-10 to +40℃
Temperature effect on zero	0.04% R.O./10℃		0.0140% R.O./10℃		0.04% R.O./10℃
Temperature effect on span	0.042% R.O./ 10℃	0.04% R.O./10℃	0.0140% R.O./10℃		0.042% R.O./10℃
Input resistance	350 to 480 Ω	350 Ω or more	350 to 480 Ω
Output resistance	350±2 Ω	350±0.12 Ω	350±2 Ω
Maximum excitation voltage	15V(AC, DC)
Insulation resistance	5000 MΩ or more
Cable	6-conductor color　shield cable. Length 3 m　(220 to 1760 kg）　6 m（2.2 t to 104 t） Cable end: 7 wires.
Cable color code	＋EXC：BLue ＋S：Green －S：Gray －EXC：Black ＋SIG：White －SIG:Red SHIELD
Load cell material	Stainless steel
Deflection at rated	0.5 mm	220KG：0.5 mm 550KG：0.5 mm 1100KG：0.5 mm 1760KG：1.4 mm	0.4 mm	0.5 mm	0.5 mm
Weight	0.9 kg	220KG：0.9 kg 550KG：0.9 kg 1100KG：0.9 kg 1760KG：0.9 kg	1.6 kg	2.2 kg	6.2 kg

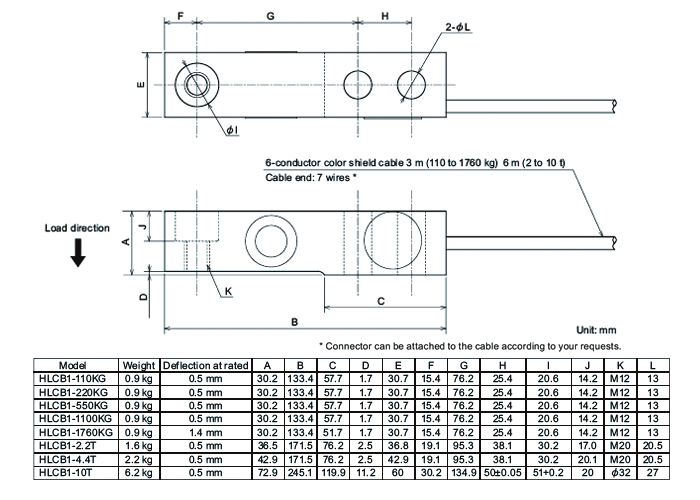

External dimension
