โครงร่างผลิตภัณฑ์

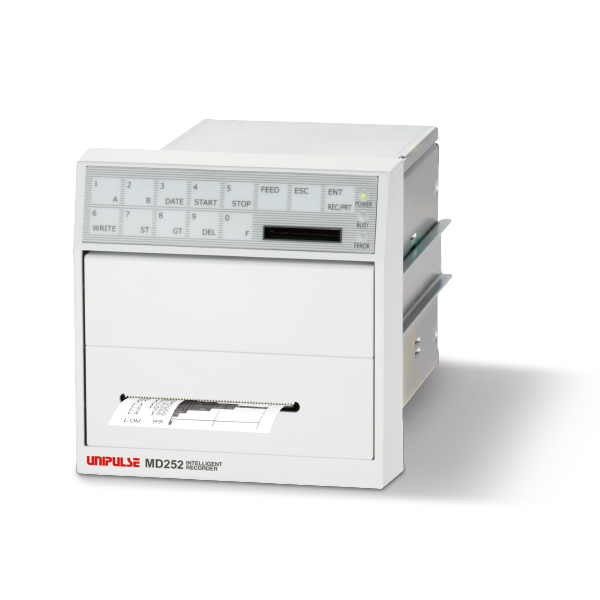

MD252 เป็นเครื่องบันทึกข้อมูลอัจฉริยะที่สามารถเชื่อมต่อกับอุปกรณ์ได้หลากหลาย
จากรูปแบบต่างๆเช่นค่าทางสถิติและฮิสโตแกรม คุณสามารถพิมพ์ได้ตามความต้องการของคุณ
ไม่เพียง แต่การพิมพ์เท่านั้น แต่ยังสามารถบันทึกลงในหน่วยความจำภาย
ในและ SD การ์ดได้ อีกทั้งยังสามารถจัดการข้อมูลแบบซ้ำกันได้
นอกจากนี้ยังประหยัดเนื่องจากสามารถเชื่อมต่อได้ 2 อินดิเคเตอร์
จากรูปแบบต่างๆเช่นค่าทางสถิติและฮิสโตแกรม คุณสามารถพิมพ์ได้ตามความต้องการของคุณ
ไม่เพียง แต่การพิมพ์เท่านั้น แต่ยังสามารถบันทึกลงในหน่วยความจำภาย
ในและ SD การ์ดได้ อีกทั้งยังสามารถจัดการข้อมูลแบบซ้ำกันได้
นอกจากนี้ยังประหยัดเนื่องจากสามารถเชื่อมต่อได้ 2 อินดิเคเตอร์
คุณสมบัติ
MD252 สามารถพิมพ์และบันทึกข้อมูลจากอุปกรณ์ต่างๆโดยใช้ BCD อินพุตและ
อินเทอร์เฟซ RS-232C
คุณยังสามารถเชื่อมต่อ Unipulse เวท อินดิเคเตอร์ และดิจิทัล อินดิเคเตอร์โดยใช้
ผ่าน SI/F * ได้อย่างง่ายดาย
การพิมพ์บนกระดาษแบบม้วน การบันทึกลงหน่วยความจำภายใน การบันทึกลง SD
การ์ด (รูปแบบ CSV) และการเชื่อมโยงไปยังพีซีสามารถทำได้ด้วยเครื่องนี้
อินเทอร์เฟซ RS-232C
คุณยังสามารถเชื่อมต่อ Unipulse เวท อินดิเคเตอร์ และดิจิทัล อินดิเคเตอร์โดยใช้
ผ่าน SI/F * ได้อย่างง่ายดาย
การพิมพ์บนกระดาษแบบม้วน การบันทึกลงหน่วยความจำภายใน การบันทึกลง SD
การ์ด (รูปแบบ CSV) และการเชื่อมโยงไปยังพีซีสามารถทำได้ด้วยเครื่องนี้
* SI/F เป็นอินเทอร์เฟซแบบอนุกรมที่เป็นอุปกรณ์มาตรฐานสำหรับอินดิเคเตอร์บางตัวของเรา
การพิมพ์และการบันทึกบนอินดิเคเตอร์ได้ถึง 2 ตัว
โดยทั่วไปมีการติดตั้งอินเทอร์เฟซ SI/F ใน 2 ชาแนลเพื่อให้สามารถพิมพ์และบันทึกได้สองช่องสัญญาณในราคาประหยัด
โดยการป้อนข้อมูลผ่านปุ่มแผงด้านหน้า ข้อมูลน้ำหนักพร้อมโค้ดสามารถบันทึกลงได้ทั้ง Ach และ Bch ข้อมูลโค้ดของ Ach ยังสามารถป้อนผ่านทางอ๊อปชั่นอินเทอร์เฟซได้อีกด้วย
ฟังก์ชันตารางโค้ด
โค้ดสามารถใช้อักขระที่เป็นตัวเลขและตัวอักษรผสมกันและ / หรือสัญลักษณ์ได้ไม่เกิน 6 อักขระหรือหลัก สามารถลงทะเบียนได้สูงสุด 100 โค้ด มากสุดถึง 32 ประเภทต่อชาแนลของการแยกประเภทสำหรับแต่ละโค้ด
การลงทะเบียนชื่อโค้ดโดยเครื่องพีซี
ชื่อโค้ดของ MD252 สามารถบันทึกลงบน SD การ์ดได้ นอกจากนี้ยังสามารถอ่านชื่อโค้ดที่บันทึกบน SD การ์ดลงใน MD252 ได้
คุณสามารถลงทะเบียนโค้ดบนคอมพิวเตอร์ของคุณ!
คุณสามารถลงทะเบียนโค้ดบนคอมพิวเตอร์ของคุณ!
อุ่นใจโดยไม่ต้องใช้กระดาษ
ข้อมูลน้ำหนักของอินดิเคเตอร์และข้อมูลทางสถิติของ MD252 สามารถบันทึกลงใน SD การ์ดแม้ว่าไม่มี SD การ์ด ข้อมูลที่เทียบเท่ากับปริมาณข้อมูลที่พิมพ์ได้บนกระดาษแบบม้วน 1 ม้วน* หรือมากกว่านั้นก็สามารถบันทึกได้
(พิมพ์ได้ 8,000 แถวบนกระดาษแบบม้วน 1 ม้วน )
รูปแบบการพิมพ์ที่หลากหลาย
ฟังก์ชันการพิมพ์ทางสถิติที่สามารถพิมพ์ยอดรวม สถิติ แผนภูมิการกระจัดและฮิสโตแกรม
ฟังก์ชั่นการคำนวณทางสถิติระดับสูง
มีฟังก์ชั่นการคำนวณเช่นผลรวมทั้งหมด ผลรวมย่อย ค่าสูงสุด ค่าต่ำสุด ค่าเฉลี่ย
และส่วนเบี่ยงเบนมาตรฐานของข้อมูลที่บันทึกไว้
นอกจากนี้การแจกแจงความถี่ช่วยให้คุณเข้าใจระดับของการแปรปรวนของข้อมูล
และส่วนเบี่ยงเบนมาตรฐานของข้อมูลที่บันทึกไว้
นอกจากนี้การแจกแจงความถี่ช่วยให้คุณเข้าใจระดับของการแปรปรวนของข้อมูล
ขนาด DIN96
DIN96(W)×96（H)mm มม. ดีไซน์กะทัดรัดและติดตั้งง่าย
ข้อมูลจำเพาะ
หมวดเครื่องพิมพ์ ｜ หมวดช่องเสียบการ์ด ｜ ประสิทธิภาพหลัก ｜ อินเตอร์เฟซ ｜ ประสิทธิภาพทั่วไป ｜ สิ่งที่แนบมาด้วย
| หมวดเครื่องพิมพ์ | |
| วิธีการพิมพ์ | 5×7 ด็อท |
|---|---|
| อัตราการพิมพ์ | ประมาณ 2.5 แถว/วินาที (ประมาณ 60 cps) |
| จำนวนหลักการพิมพ์ | 24 หลัก |
| กระดาษพิมพ์ | ･ กระดาษแบบม้วน: กว้าง 57.5 ± 0.5 มม., เส้นผ่านศูนย์กลางม้วน 60 มม., ความยาวรวม 30 ม., จำนวนแถวที่พิมพ์ได้: ประมาณ 8000 แถว /1 ม้วน ･ กระดาษแบบม้วน(สำเนา):กว้าง 57.5 ± 0.5 มม.,เส้นผ่านศูนย์กลางม้วน 60 มม., ความยาวรวม 20 ม.,จำนวนแถวที่พิมพ์ได้ประมาณ 5900 แถว /1 ม้วน |
| ความคงทน | MCBF 1,000,000 แถวขึ้นไป(กระดาษแบบม้วน:200 ม้วนขึ้นไป) |
| หมวดช่องเสียบการ์ด | |
| สเปคของการ์ด | SD การ์ด |
|---|---|
| รูปแบบไฟล์ | ไฟล์ข้อความรูปแบบ CSV |
| ชื่อไฟล์ | ddhhmmss.csv (dd : day, hh : hour, mm : minute, ss : second) |
| วิธีการเขียนไฟล์ | ・กดคีย์อินพุต WRITE→ENT ・กดคีย์อินพุต GT →ENT ・อินพุตที่แผงด้านหลัง (ขั้ว WRITE) ・อินพุตที่แผงด้านหลัง (ขั้ว GT) ・ในกรณีที่หน่วยความจำภายในเต็ม ・กำหนดด้วยจำนวนการบันทึกสูงสุดสำหรับแต่ละโค้ด ・ตั้งเวลา |
| ประสิทธิภาพหลัก | |
| วิธีการบันทึกข้อมูล | ･ กดคีย์อินพุต์ REC / PRT ･ อินพุตที่แผงด้านหลัง (ขั้ว REC) ･ อินพุตคำสั่งบันทึกอัตโนมัติ (ผ่าน SI/F, RS-232C) ･ บันทึกอัตโนมัติตามการตั้งค่าช่วงเวลา (1 ถึง 9999 วินาที) (2 ถึง 9999 วินาทีสำหรับการพิมพ์แผนภาพการกระจัด) |
รายละเอียดของข้อมูลที่บันทึก | Date, Time, Input value, Unit, Code name (6-digits), Count (1 to 9999 counts), Sub-total (9-digits), Grand Total (9-digits), Batch Total, target value*1, Maximum Value, Minimum Value, Average, Standard Deviation, Range (Max-Min), displacement diagram*1, histogram*1, Frequency Distribution*2, Error, Over *1：การพิมพ์เท่านั้น *2：การบันทึกเท่านั้น |
|---|---|
| อินเตอร์เฟซ (สามารถติดตั้งได้เพียงอ๊อปชั่นเดียวเท่านั้น ) |
|
| SIF | อินเทอร์เฟซ SI/F แบบอนุกรม 2 สาย (โดยทั่วไปอินเตอร์เฟซ SI/F จะติดตั้งมาให้ 2 ชาแนล) |
|---|---|
| BCI | อินเทอร์เฟซอินพุตข้อมูลแบบขนาน BCD (อ๊อปชั่น) |
| 232 | อินเตอร์เฟซการสื่อสาร RS-232C (อ็อปชั่น) |
| ประสิทธิภาพทั่วไป | |
| แหล่งจ่ายไฟ | DC24V±15% |
|---|---|
| การใช้กำลังไฟฟ้า | 20W โดยทั่วไป |
| กระแสไฟไหลเข้า | 4A （700μsec ทั่วไป） |
| สภาพการทำงาน | อุณหภูมิ: ช่วงอุณหภูมิการทำงาน：-10 to ＋50℃、ช่วงอุณหภูมิในการจัดเก็บ：－20 to ＋85℃ ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาด | 110（W）×112（H）×155（D）mm |
| น้ำหนัก | ประมาณ 1.3 กก. |
| สิ่งที่แนบมาด้วย | |
| ไขควงขนาดเล็ก | 1 |
|---|---|
| คอนเน็กเตอร์ของ BCD อินพุต | 1 (กรณีสั่งอ๊อปชั่น BCD) |
| ผ้าหมึก (1 ชิ้นติดตั้งที่ตัวเครื่อง) | 2 |
| กระดาษแบบม้วน | 1 |
| แกนใส่ม้วนกระดาษ | 1 |
| คู่มือการใช้งาน | 1 |
อุปกรณ์เสริม อ๊อปชั่น
| อุปกรณ์เสริม อ๊อปชั่น | |
| PP350/10 | กระดาษแบบม้วน 10 ชิ้น |
|---|---|
| PP350-2P/10 | กระดาษแบบม้วน (สำเนา) 10 ชิ้น |
| PR350/10 | ผ้าหมึก 10 ชิ้น |
| PC252B | แกนใส่ม้วนกระดาษ |
| CN34 | คอนเน็กเตอร์ D-Sub 9p สำหรับ RS-232C |
| SD1G | SD การ์ด 1GByte |
| SD2G | SD การ์ด 2GByte |
