โครงร่างผลิตภัณฑ์

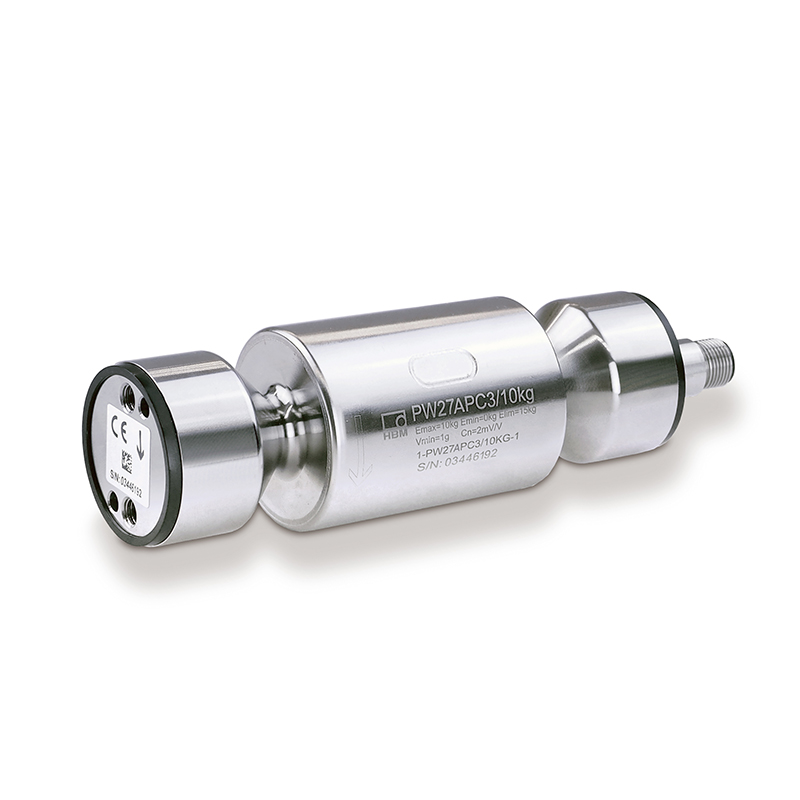

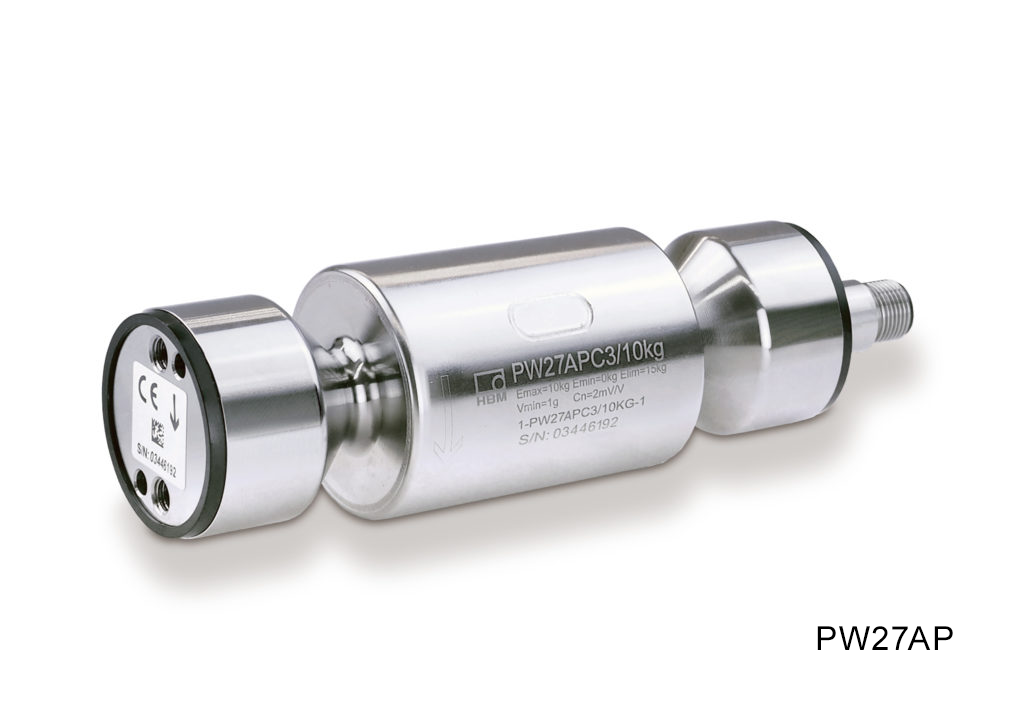

โหลดเซลล์แบบจุดเดียวชนิดสแตนเลส..
กันน้ำได้อย่างสมบูรณ์ โครงสร้างทำจากสแตนเลสทั้งหมดและปิดผนึกอย่างผนึกแน่น โหลดเซลล์ที่ถูกสุขอนามัยออกแบบมาสำหรับการผลิตอาหาร!
มีกลไกป้องกันการโอเวอร์โหลดที่ปลอดภัยอยู่ในตัว!

● คาปาซิตี้ 10 kg/20 kg
● กันน้ำได้อย่างสมบูรณ์ โครงสร้างทำจากสแตนเลสและปิดผนึกอย่างผนึกแน่น
● โหลดเซลล์ที่ถูกสุขอนามัยที่ออกแบบมาสำหรับการผลิตอาหาร
● เหมาะสำหรับการชั่งน้ำหนักขนาดเล็ก
● ข้อมูลจำเพาะของคอนเน็กเตอร์สำหรับการสับเปลี่ยนที่ง่ายดาย (สายเคเบิลจำหน่ายแยกต่างหาก)

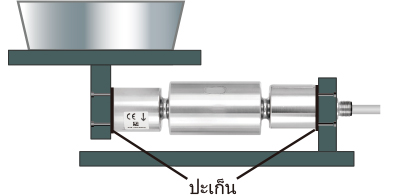

ตัวอย่างการใช้งาน

ข้อมูลจำเพาะ

โมเดล	PW27AP-10KG	PW27AP-20KG
อัตราคาปาซิตี้	10 kg	20 kg
อัตราสัญญาณเอาต์พุท	2.0±0.2 mV/V
จำกัดโหลดที่ความเยื้องศูนย์ 20 มม	1000% R.C.
โหลดบริการที่ความเยื้องศูนย์สูงสุด 120 มม	150% R.C.
เซฟตี้โอเวอร์โหลดสูงสุด	200% R.C.
ซีโร่บาล้านซ์	0±0.1 mV/V
ความไม่เป็นเชิงเส้น	0.0166% R.O. typ.
ฮีสเตอร์รีซีส	0.0166% R.O. typ.
ช่วงอุณหภูมิที่ชดเชย	-10 ถึง +40℃
ช่วงอุณหภูมิที่ปลอดภัย	-10 ถึง +70℃
ผลกระทบทางอุณหภูมิ ตอนทำซีโร่	0.0140% R.O./10 K
ผลกระทบทางอุณหภูมิ ตอนทำสแปน	0.0175(+20 ถึง +40℃), 0.0117(-10 ถึง +20℃)% R.O./10 K
ความต้านทานอินพุท	300 ถึง 500 Ω
ความต้านทานเอาต์พุท	300 ถึง 500 Ω
แรงดันไฟกระตุ้นที่แนะนำ	1 ถึง 12 V
ความต้านทานฉนวน	1000 MΩ หรือมากกว่า
ระดับการป้องกัน	IP69,IP69K *
วัสดุทำโหลดเซลล์	สแตนเลส
การโก่งตัวที่อัตรา	0.19 มม.	0.18 มม.
ความถี่ธรรมชาติ	210 Hz	315 Hz
ขนาดแพลตฟอร์มสูงสุด	400 x 400 มม.
น้ำหนัก	0.8 kg
อุณหภูมิในการทำความสะอาด	สูงถึง 120°C ใน 10 นาที

* เงื่อนไขโหลด IP69K: สอดคล้องกับ DIN 40050 part 9

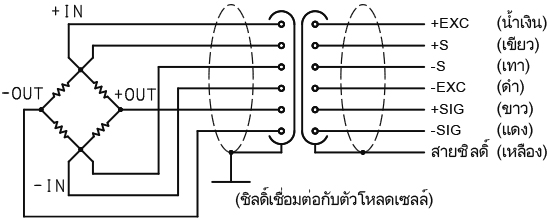

แผนภาพการเดินสายไฟ

อุปกรณ์เสริม

KAB177-3: φ5.4 สายเคเบิล 6 ตัวนำออกแบบเพื่อสุขอนามัยยาว 3 ม.
ปลายสาย 7 ลีด

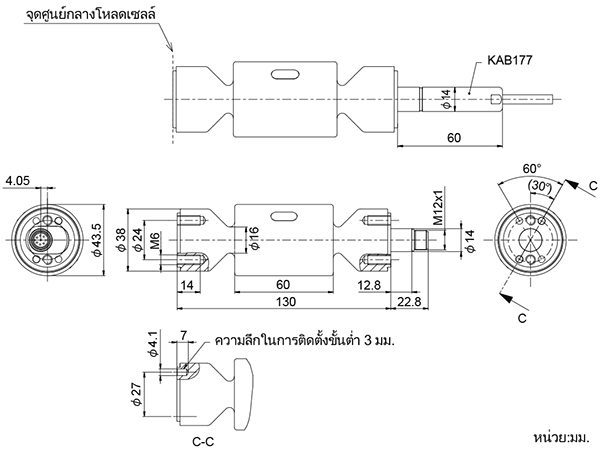

ขนาดภายนอก

ดาวน์โหลด

คู่มือการใช้งาน(PDF)
แคตตาล็อกสินค้า(PDF)		⇒ คลิกที่นี่เพื่อดาวน์โหลด
ขนาด	DXF （ZIP）
ขนาด	PDF
