โครงร่างผลิตภัณฑ์

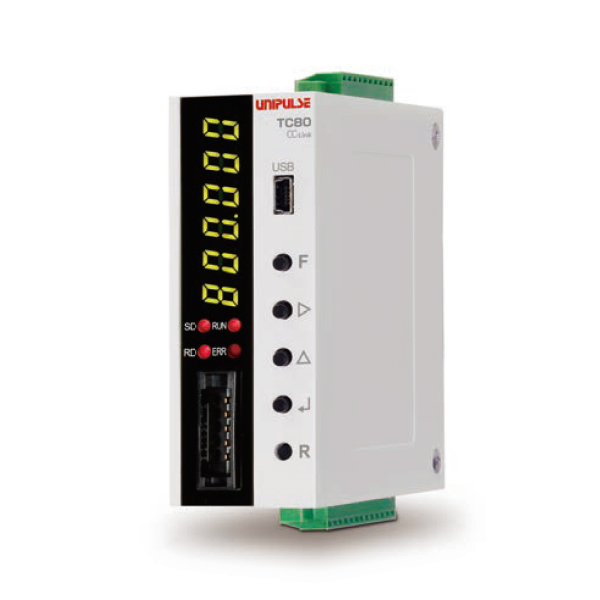

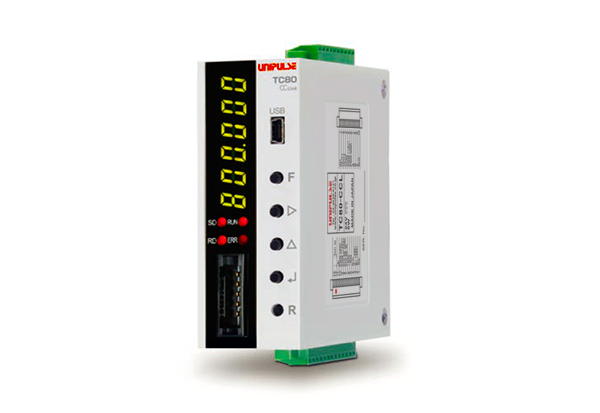

・TC80-CCL เป็นตัวแปลงแรงบิดขนาดกะทัดรัด
・เข้ากันได้กับอ๊อปชั่นโรตารี่เอ็นโค้ดเดอร์ของ(UTMⅡ (R) / UTMⅢ (R)) ด้วย!
・สามารถอ่านต่าดิจิตอลเอาต์พุทของ UTM Ⅲ และสร้างตัวทดสอบความต้านทานสัญญาณรบกวน
・สามารถอ่านข้อมูลแรงบิด (ค่าโฮลด์) ที่ถูกเก็บบันทึกไว้ 100 ค่าได้
น้ำหนักเบาและขนาดกะทัดรัดเพื่อให้พอดีกับพื้นที่ที่จำกัดในแผงควบคุม

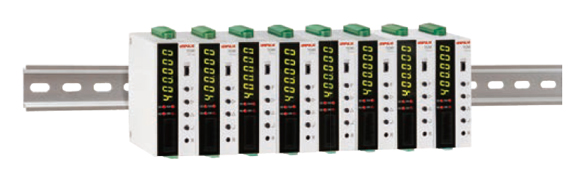

ติดตั้งบนรางตามมาตรฐานเยอรมัน DIN ขนาดด้านนอก: 34(W)×88(H)×91(D) มม. (ไม่รวมถึงติ่งที่ยื่นออกมา) น้ำหนัก: ประมาณ 230 ก.
ฟรีซอฟต์แวร์ประยุกต์สำหรับ USB อินเตอร์เฟซ
ด้วยการสื่อสารผ่านทาง USBอินเตอร์เฟซทำให้
การแสดงผลด้วยกราฟ การอ่านข้อมูลการโฮลด์
การตั้งค่าพารามิเตอร์และการสอบเทียบสามารถกระทำได้
ข้อมูลจำเพาะ
อนาล็อก｜การแสดงผล｜สัญญาณจากภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜สิ่งที่แนบมา
| อนาล็อก | |
| ช่วงของสัญญาณอินพุท | -10 ถึง + 10 V (UTMⅢ) ความต้านทานอินพุท: 1 MΩหรือมากกว่า -5 ถึง + 5 V (UTMⅡ / UTMV) ความต้านทานอินพุท: 1 MΩหรือมากกว่า |
|---|---|
| ความถูกต้องแม่นยำ | ความไม่เป็นเชิงเส้น: ภายใน 0.02% FS±1 digit ซีโร่ดริฟท์: 0.2 mV/℃ ทั่วไป เกนดริฟท์: 0.01%/°C ทั่วไป |
| ตัวกรองความถี่ต่ำผ่านแบบดิจิตอล | PASS,3 ～ 1 kHz |
| A/D คอนเวอร์เตอร์ | ความเร็ว: 16000 ครั้ง/ วินาที ความละเอียด: 24บิท(ไบนารี่) |
| อินพุทพัลส์สำหรับความเร็วในการหมุน (อินพุทแบบโอเพ่นคอลเล็กเตอร์ / UTMⅡ / UTMV / UTMⅢ) | |
| ความเร็วในการหมุนรอบสูงสุด | ขึ้นอยู่กับUTMⅡ / UTMV / UTMⅢ |
| ความเร็วในการหมุนรอบต่ำสุด/th> | เลือกได้ตั้งแต่ 15, 10, 5, 3, 2 รอบต่อนาที (เมื่ออัตราพัลส์เท่ากับ 4 ppr) เลือกได้ตั้งแต่ 60, 40, 20, 12, 8 รอบต่อนาที (เมื่ออัตราพัลส์เท่ากับ 1 ppr) |
| ความกว้างพัลส์ต่ำสุด | 50 μs |
| การกำหนดเซอร์กิต | อินพุทแบบหน้าสัมผัสไม่มีแรงดันไฟฟ้า(คอมม่อนลบ) สามารถเชื่อมต่อกับโอเพ่น คอลเล็กเตอร์ (Ic = ประมาณ 10 mA) |
| อินพุทความเร็วรอบการหมุนสำหรับความเร็วต่ำ(อินพุทพัลส์, โอเพ่นคอลเล็คเตอร์) | |
| ความถี่อินพุทสูงสุด | 5000 rpm |
| ความถี่อินพุทต่ำสุด | 0.1 rpm |
| ความกว้างของพัลส์ในการตรวจจับที่ต่ำสุด | 5 μs |
| การกำหนดค่าวงจร | ไม่มีแรงดันไฟฟ้าติดต่อทางอินพุต (COM-) โอเพ่นคอลเลคเตอร์ที่เชื่อมต่อ(IC = ประมาณ 10 mA) |
| อินพุทเอ็นโค้ดเดอร์ (อินพุทพัลส์ / อินพุทโอเพ่นคอลเล็กเตอร์) | UTMⅡ/UTMⅢ เข้ากันได้กับอ๊อปชั่นโรตารี่เอ็นโค้ดเดอร์ |
|---|
| การแสดงผล | |
| หน่วยแสดงผล | ความสูงของตัวอักษร 8 มม. แสดงผลตัวเลขโดย LED สีเขียวแบบ 7 เซ็กเม้นท์ |
|---|---|
| คอนเท้นท์แสดงผล | แสดงผลตัวเลขแบบสลับไปมาได้(แรงบิด ความเร็วรอบการหมุนและมุม) |
| ความถี่ในการแสดงผล | เลือกจาก1, 3, 6, 13, 25 ครั้ง/ วินาที. |
| แสดงผลสถานะ | RUN、SD、RD、ERR |
| สัญญาณจากภายนอก | |
| สัญญาณเอ้าท์พุท (2 จุด) |
ที่เลือกได้ / ที่กำหนดไว้ เอาต์พุตแบบโอเพ่นคอลเล็กเตอร์ของทรานซิสเตอร์ Vceo = 30 V、 Ic = 50 mA |
|---|---|
| สัญญาณอินพุท (1 จุด) |
ที่เลือกได้ / ที่กำหนดไว้ แบบหน้าสัมผัส (รีเลย์, สวิทช์ ฯลฯ ) หรือแบบหน้าไม่สัมผัส (ทรานซิสเตอร์,โฟโต้คัปเปอร์ ฯลฯ ) อินพุต ON เมื่อช๊อตไปที่ขั้ว COM |
| อินเตอร์เฟซ | |
| USB | USB อินเตอร์เฟซ |
|---|---|
| CCL | CC-Link อินเตอร์เฟซ |
| 485 | RS-485 อินเตอร์เฟซ |
| ข้อกำหนดทั่วไป | |
| แรงดันแหล่งจ่ายไฟฟ้า | DC 24 V±15% |
|---|---|
| การใช้กำลังไฟฟ้า | 6 W typ. |
| เงื่อนไขการใช้งาน | อุณหภูมิ: ช่วงอุณหภูมิในการทำงาน -10 ถึง + 50℃, ช่วงอุณหภูมิในการจัดเก็บ: -20 ถีง + 85℃, ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว) |
| ขนาดด้านนอก | 34(W)×88(H)×91(D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา) |
| น้ำหนัก | ประมาณ 230 ก. |
| การรับรองเครื่องหมาย CE | EMC ตามแนวทาง EN61326-1 |
| สิ่งที่แนบมา | |
| สายจัมเปอร์ | 2 |
|---|---|
| คอนเน็กเตอร์สำหรับ CC-Link | 1 |
| ไขควงมินิ | 1 |
| คอนเน็กเตอร์ I/O ต่างๆ | 2 |
| แกนเฟอร์ไรต์ | 1 |
โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
