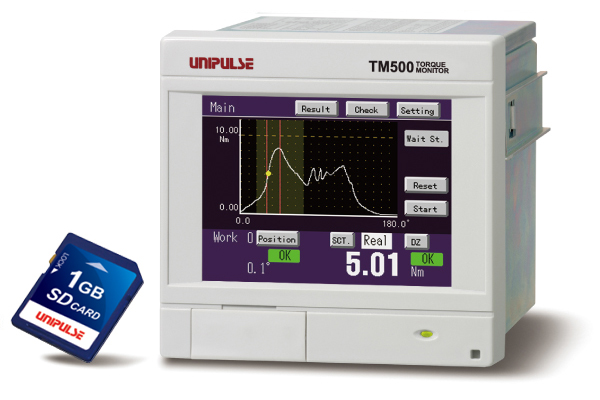

โครงร่างผลิตภัณฑ์

การแสดงผลในรูปแบบของกราฟของการเปลี่ยนแปลงแรงบิดเทียบกับมุม
TM500 เป็นตัวบ่งชี้การวัดที่สามารถเชื่อมต่อได้อย่างง่ายดายกับ UTMⅡ โดยผ่านสายเคเบิลที่แนบมา(ให้มาด้วย)
โดยการเชื่อมต่อUTMⅡกับอ๊อปชั่นที่เป็นโรตารี่เอ็นโค้ดเดอร์ ความสัมพันธ์ระหว่างแรงบิดเทียบกับมุม(หรือการกระจัด / ระยะทาง) การเปลี่ยนแปลงสามารถแสดงผลในรูปของกราฟ(รูปแบบของคลื่น) ซึ่งในทางกลับกันจะถูกนำมาใช้สำหรับการเปรียบเทียบรูปแบบของคลื่นอย่างละเอียด
มีสองโหมดสำหรับการเปรียบเทียบรูปแบบของคลื่นที่มีประโยชน์เพื่อวัตถุประสงค์ต่างๆกล่าวคือ: โหมด”ต่อเนื่อง” และโหมด “ค่าเฉลี่ย”
ในโหมด “ต่อเนื่อง” เอ้าท์พุทคอนโทรล HI / LO จะถูกเปิดใช้งานเมื่อระดับอินพุตเซ็นเซอร์มากกว่าหรือต่ำกว่าขีดจำกัดสูง / ต่ำที่กำหนดจำนวนครั้งเอาไว้ก่อน
ในโหมด “ค่าเฉลี่ย” ค่าเฉลี่ยของข้อมูลรูปคลื่นถูกคำนวณจากตัวเลขที่กำหนดไว้ล่วงหน้าของข้อมูลรูปคลื่นสำหรับการประเมินผลว่า OK / NG

คุณลักษณะเด่น

* เครื่องตรวจสอบแรงบิดสำหรับUTMⅡ / UTMV
* การแสดงผลเป็นรูปกราฟของการเปลี่ยนแปลงแรงบิดเทียบกับมุม
* เหมาะสำหรับการประยุกต์ใช้งานที่ต่อตรงและที่มีความเร็วรอบการหมุนต่ำ
* ฟังก์ชั่นการค้างค่า(Hold)
* แรงบิดเริ่มต้นสามารถนำมาเปรียบเทียบกับขีดจำกัดบน / ล่างของการกระจัดได้
* ข้อมูลในการวัดและค่าพารามิเตอร์ที่มีการเซ็ตอัพเอาไว้จะถูกเก็บรักษาไว้ใน SD การ์ด
* การเชื่อมต่อกับ UTMⅡ / UTMV ที่ง่ายดายด้วยสายเคเบิลเพียง1 เส้น
* แหล่งพลังงานในการทำงานจะจ่ายไฟให้กับUTMⅡ / UTMV (และให้กับอ๊อปชั่นที่เป็นโรตารี่เอ็นโค้ดเดอร์ด้วย)

ตัวอย่างการใช้งาน

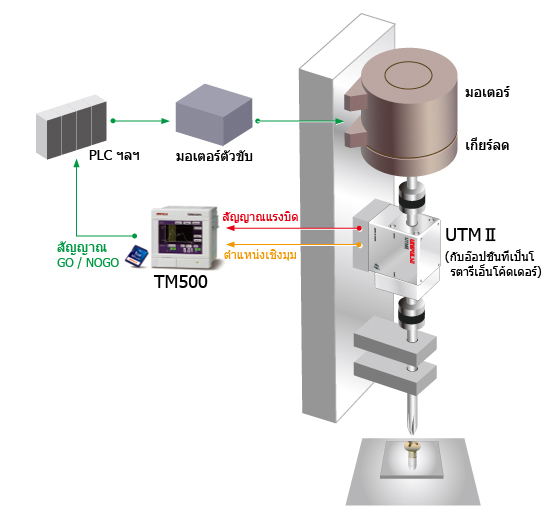

■การตรวจสอบแรงบิดของสกรูไดร์เวอร์

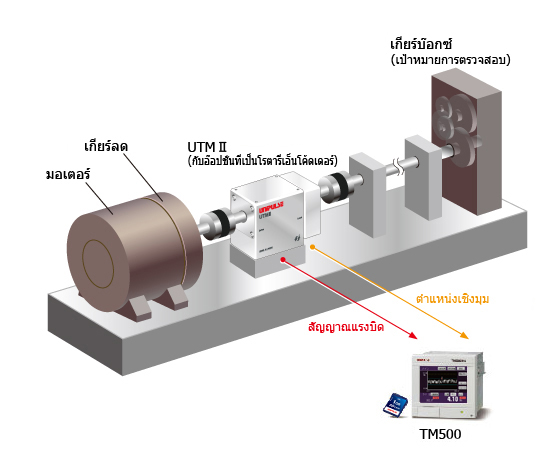

■การทดสอบทางประสาทสัมผัสทางกายภาพ


ข้อมูลจำเพาะ

ส่วนของอนาล็อก｜ส่วนของการแสดงผล｜ส่วนของการตั้งค่า｜สัญญาณ I / O ภายนอก｜อินเตอร์เฟซ｜ข้อกำหนดทั่วไป｜อุปกรณ์ที่แนบมา

ส่วนของอนาล็อก
แรงบิดอินพุท -5 ~ +5 V ความต้านทานอินพุท : 1 MΩหรือมากกว่า
ความถูกต้องแม่นยำ ความไม่เป็นเชิงเส้น: ภายใน 0.02% FS±1 digit
ซีโร่ดริฟท์: ภายใน 0.2mV/℃ RTI
เกนดริฟท์: ภายใน 0.01%/℃
การกรองสัญญาณอนาล็อก การกรองความถี่ต่ำผ่าน(-6 dB/oct) เลือกจาก 30, 100, 300, 1 kHz
A/D คอนเวอร์เตอร์ ·อัตรา: 4000ครั้ง / วินาที
·ความละเอียด: 24บิท (ไบนารี่) ประมาณ 1/30000 เทียบกับ 5 V
การตรวจสอบเอ้าท์พุท ระดับเอ้าท์พุท: แรงดันไฟอินพุทที่ข้อมือ (สำหรับจุดทดสอบ)
พัลส์อินพุท (โอเพ่น คอลเลคเตอร์พลัลส์) ความถี่อินพุทสูงสุด: 50 kHz
ช่วงการนับภายใน: ประมาณ 1000000

ส่วนของการแสดงผล
หน่วยในการแสดงผล หน้าจอ 3.5″ LCD สีชนิด TFT

วิธีการตั้งค่า
วิธีการตั้งค่า การตั้งค่าทำผ่านหน้าจอสัมผัสแบบอนาล็อก
การเก็บรักษาค่าที่ตั้งเอาไว้ NOV แรม(nonvolatile RAM), ลิเธียมแบตเตอรี่สำรอง C-MOS แรม

สัญญาณ I/O ภายนอก
เอาท์พุทภายนอก (15) Hold result (Load, DPM)／Overload／Wave result／Complete／RUN／Load OK／DPM OK／SD OK
อินพุทภายนอก (12) Load Digital Zero／DPM Positioning／Start／Stop／Hold／Reset／Backlight On／Prohibit Touch Panel／Work change

อินเตอร์เฟซ
อินเตอร์เฟซ RS-232C อินเตอร์เฟซ

ข้อกำหนดทั่วไป
แหล่งจ่ายไฟฟ้า DC 24 V(±15%)
การใช้กำลังไฟฟ้า 7 W typ.
เงื่อนไขการใช้งาน ช่วงอุณหภูมิ:การทำงาน -10 ~ +40℃ การจัดเก็บ -20 ~ +60℃
ความชื้น: 85% RH หรือน้อยกว่า (ไม่กลั่นตัว)
ขนาด 96 (W) × 96 (H) × 117.3 (D) mm (ไม่รวมถึงติ่งที่ยื่นออกมา)
น้ำหนัก ประมาณ 1.0 kg
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-1

อุปกรณ์ที่แนบมา
  คู่มือการใช้งาน······ 1
คอนเน็กเตอร์สำหรับอินพุต/ เอาต์พุตภายนอก······ 1
สายเคเบิลสำหรับการเชื่อมต่อUTMⅡ(2 m) ······ 1
สายเคเบิลสำหรับการเชื่อมต่อUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ (2 m) ······ 1
SD การ์ด(1 GB) (อ๊อปชั่น SDC) ······ 1

ผลิตภัณฑ์ ลักษณะ
SDC ช่องเสียบ SD การ์ด (ประมาณ. 80 รูปกราฟสามารถเก็บรักษาไว้ได้ใน 1 MB., ไม่รองรับ SDHC และ SDXC )
ค่าทั้งหมดที่ระบุไว้และการเปรียบเทียบรูปกราฟทั้งหมดสามารถบันทึกและเรียกคืน
การวัดสัญญาณรูปกราฟและจุดในการวินิจฉัยสามารถได้รับการบันทึกไว้อย่างอัตโนมัติ

ผลิตภัณฑ์ ลักษณะ
DTC1 ตัวกล่องเหล็กสำหรับ TM500 (พร้อมแหล่งจ่ายไฟ AC)
SD1G SDการ์ดขนาด 1 GB
SD2G SDการ์ดขนาด 2 GB
CA81-232X สายเคเบิล 1.5 m มินิDIN-D-Sub 9p
CATM21-M สายเคเบิลสำหรับการเชื่อมต่อ UTMⅡ/UTMV ยาว 2 m
CATM51-M สายเคเบิลสำหรับการเชื่อมต่อ UTMⅡ/UTMV ยาว 5 m
CATM(R)21-M สายเคเบิลสำหรับการเชื่อมต่อ UTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ ยาว 2 m
CATM(R)51-M สายเคเบิลสำหรับการเชื่อมต่อ UTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์ ยาว 5 m
CN52 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบ
CN57 ชุดFCN I/O คอนเน็กเตอร์พร้อมฝาครอบแบบทแยงมุม
CN60 คอนเน็กเตอร์กลม DIN 8p สำหรับ RS-232C
CN90 คอนเน็กเตอร์แบบพลาสติกกันน้ำสำหรับUTMⅡ
CN91 คอนเน็กเตอร์แบบพลาสติกกันน้ำสำหรับUTMⅡที่มีโรตารี่เอ็นโค้ดเดอร์
GMP96x96 แพ็คยาง
TSU03 ชุดป้องกันไฟกระชาก, DC สเปค



โปรดทราบว่า มีความเป็นไปได้ของความแตกต่างของสี ในอุปกรณ์ เช่น LEDs, หลอดภาพสี และ LCD เพราะกระบวนการผลิตที่มีจำนวนมาก
