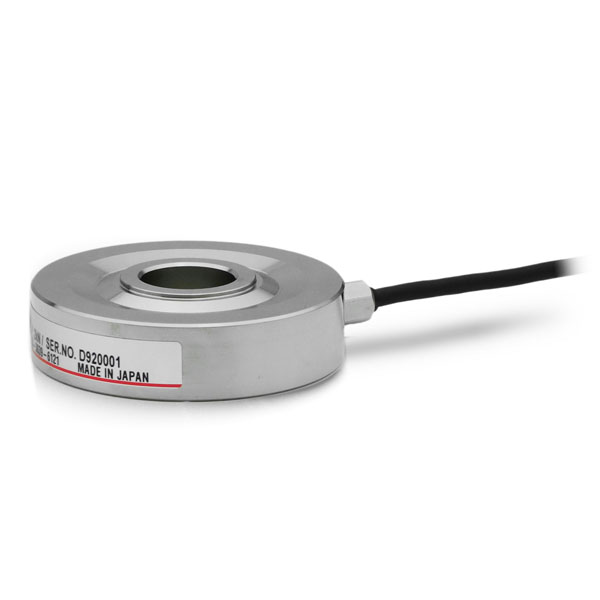

โครงร่างผลิตภัณฑ์

ง่ายต่อการใช้
โปรไฟล์ต่ำ
มีรูตรงกลางโหลดเซลล์

ความจุขนาด 1 kN / 2 kN / 5 kN / 10 kN / 20 kN

เหมาะสมสำหรับการวัดแรงของแนวแกนโบล์ท การสวมอัดและค็อกกิ้ง

ข้อมูลจำเพาะ

โมเดล	UBFH- 1KN	UBFH- 2KN	UBFH- 5KN	UBFH- 10KN	UBFH- 20KN
อัตราความสามารถ	1 kN	2 kN	5 kN	10 kN	20 kN
อัตราสัญญาณเอาท์พุท	ประมาณ 1 mV/V
เซฟตี้โอเวอร์โหลด	150% R.C.
ซีโร่บาล้านซ์	±10% R.O.
ความไม่เป็นเชิงเส้น	0.1% R.O. หรือน้อยกว่า		0.2% R.O. หรือน้อยกว่า	0.5% R.O. หรือน้อยกว่า
ฮีสเตอร์รีซีส	0.2% R.O. หรือน้อยกว่า			0.5% R.O. หรือน้อยกว่า
ความสามารถในการทวนซ้ำ	0.1% R.O. หรือน้อยกว่า			0.3% R.O. หรือน้อยกว่า
ช่วงอุณหภูมิที่ชดเชย	-10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย	-10 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่	0.3% R.O./10℃ หรือต่ากว่า
อุณหภูมิที่มีผลกระทบตอนทำสแปน	0.2% R.O./10℃ หรือต่ากว่า
ความต้านทานอินพุท	1000 Ω
ความต้านทานเอ้าท์พุท	1000 Ω
แรงดันไฟกระตุ้นที่แนะนำ	10 V
แรงดันไฟกระตุ้นสูงสุด	15 V
ความต้านทานฉนวน	1000 MΩ หรือ มากกว่า
เคเบิล	สายเคเบิลยืดหยุ่น (3 ม.)แบบ 4 ตัวนำφ3.8 มม.
โค้ดสีของสายเคเบิล	＋EXC：แดง ＋SIG：เขียว －EXC：ดำ －SIG：ขาว SHIELD：เหลือง
การโก่งตัวที่อัตรา	0.03 mm			0.035 mm
ความถี่ธรรมชาติ	5.0 kHz	7.3 kHz	11 kHz	9.7 kHz	13 kHz
วัสดุทำโหลดเซลล์	เหล็กกล้าไม่เป็นสนิม
น้ำหนักประมาณ	280 g			470 g
ตามแนวทาง RoHS	2011/65/EU (EU)2015/863

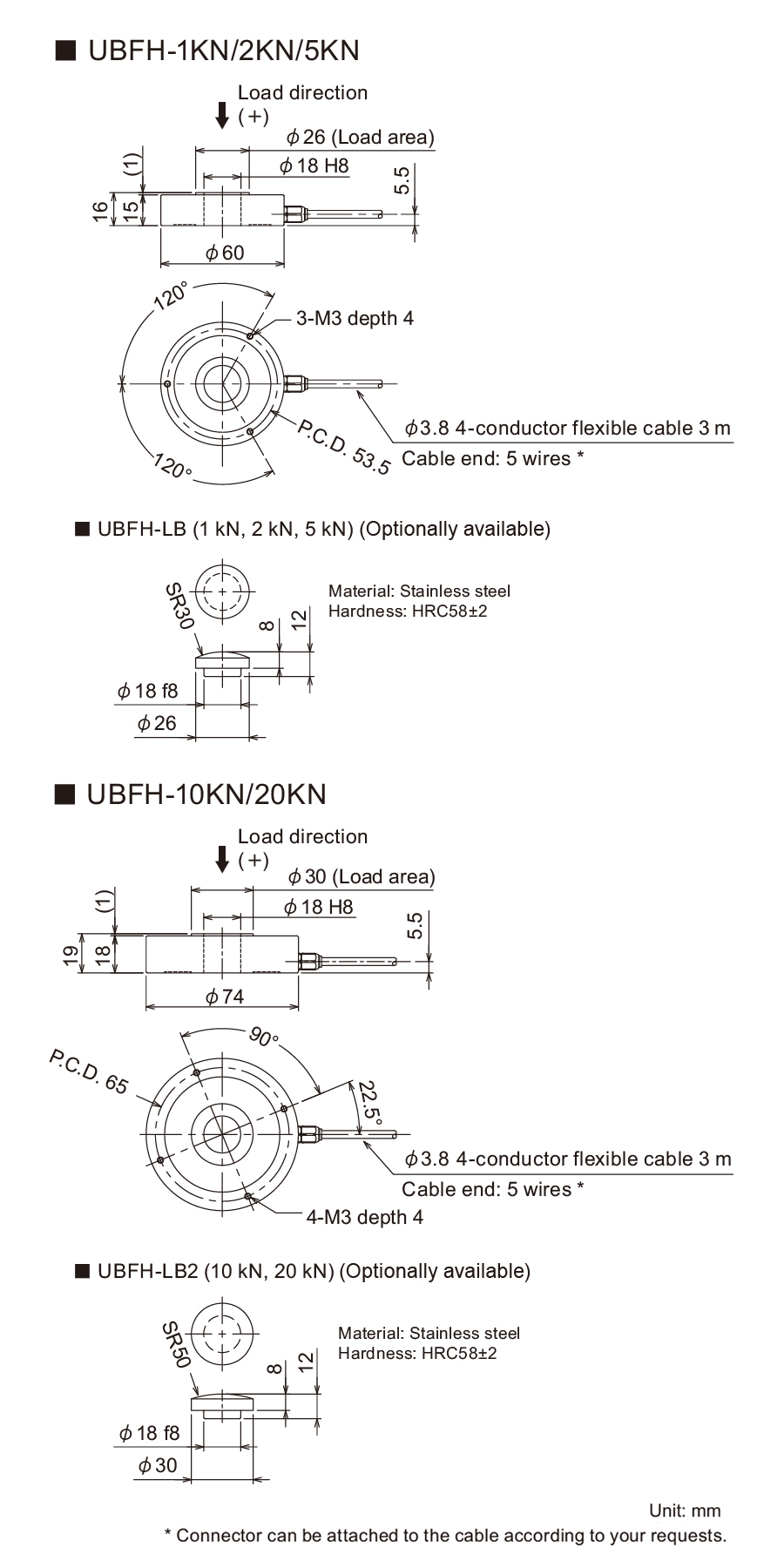

ขนาดภายนอก
