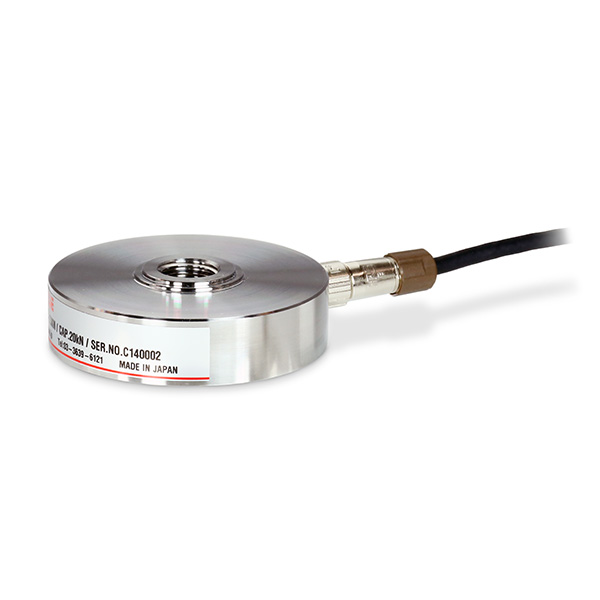

โครงร่างผลิตภัณฑ์

・ชนาดแค้ป : 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
・มีรูเจาะตรงกลาง
ใช้ได้ทั้งวัดความตึงและแรงบีบอัด
・เหมาะสำหรับประกอบเป็นเครื่องเพรสและเครื่องทดสอบแรงกด & แรงตึงเนื่องจากตัวโปรไฟล์ต่ำ
・สายเคเบิลพร้อมขั้วคอนเน็กเตอร์ สะดวกในการสับเปลี่ยน

ข้อมูลจำเพาะ

โมเดล	UCPI- 1KN	UCPI- 2KN	UCPI- 5KN	UCPI- 10KN	UCPI- 20KN	UCPI- 50KN
อัตราความสามารถ	1 kN	2 kN	5 kN	10 kN	20 kN	50 kN
อัตราสัญญาณเอาท์พุท	ประมาณ 2 mV/V
เซฟตี้โอเวอร์โหลด	150% R.C.
ซีโร่บาล้านซ์	±10% R.O.
ความไม่เป็นเชิงเส้น	0.1% R.O. หรือน้อยกว่า					0.15% R.O. หรือน้อยกว่า
ฮีสเตอร์รีซีส	0.1% R.O. หรือน้อยกว่า					0.25% R.O. หรือน้อยกว่า Specification changed
ความสามารถในการทวนซ้ำ	0.1% R.O. หรือน้อยกว่า
ช่วงอุณหภูมิที่ชดเชย	-10 to +60
ช่วงอุณหภูมิที่ปลอดภัย	-20 to +70
อุณหภูมิที่มีผลกระทบตอนทำซีโร่	0.1% R.O./10℃ หรือต่ำกว่า
อุณหภูมิที่มีผลกระทบตอนทำสแปน	0.1% R.O./10℃ หรือต่ำกว่า
ความต้านทานอินพุท	ประมาณ 1000 Ω
ความต้านทานเอ้าท์พุท	ประมาณ 1000 Ω
แรงดันไฟกระตุ้นที่แนะนำ	10 V
แรงดันไฟกระตุ้นสูงสุด	15 V
ความต้านทานฉนวน	1000 MΩ หรือ มากกว่า
เคเบิล	สายเคเบิลอ่อนมี6 ตัวนำ φ5 ยาว 3 เมตร
วัสดุทำโหลดเซลล์	สแตนเลส
การโก่งตัวที่อัตรา	0.05 mm		0.06 mm	0.04 mm	0.05 mm	0.06 mm
ความถี่ธรรมชาติ	5 kHz	7 kHz	10 kHz	10 kHz	13 kHz	13 kHz
น้ำหนักประมาณ	350 g			410 g		630 g
ตามแนวทาง RoHS	2011/65/EU (EU)2015/863

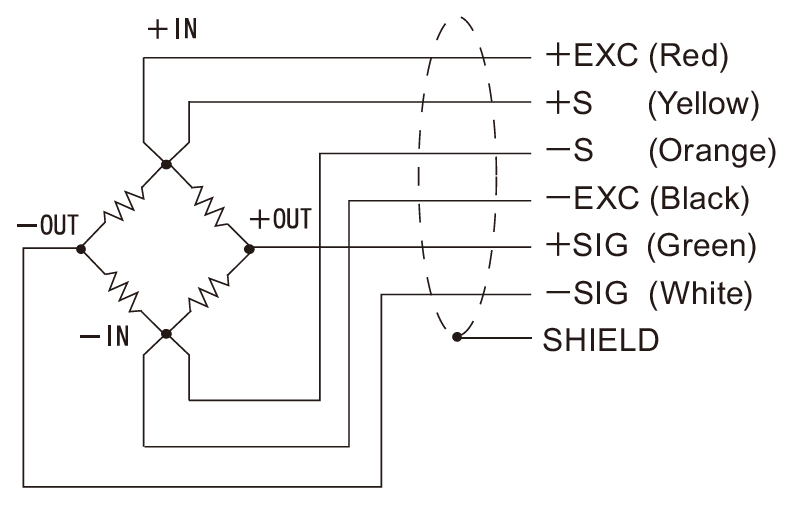

แผนภาพการเดินสายไฟ

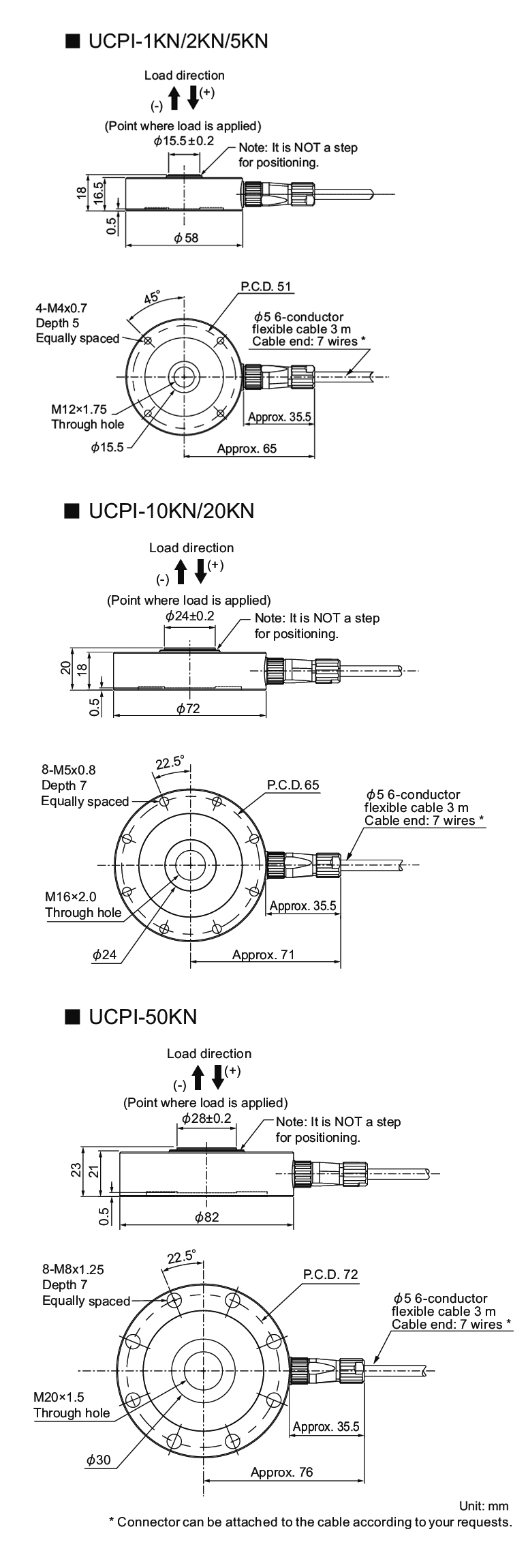

ขนาดภายนอก

ดาวน์โหลด

คู่มือการใช้งาน(PDF)
แคตตาล็อกสินค้า(PDF)		⇒ คลิกที่นี่เพื่อดาวน์โหลด
ขนาด	DXF （ZIP）
ขนาด	PDF
