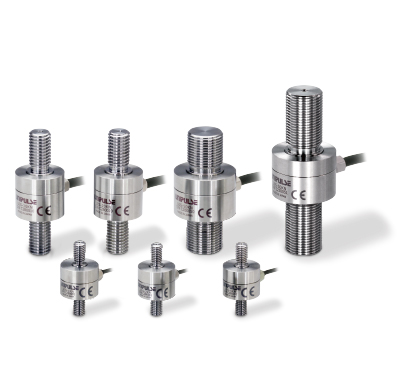

โครงร่างผลิตภัณฑ์

แทบไม่มีการรบกวนจากแรงบิดและผลกระทบต่อความแม่นยำเนื่องจากโหลดด้านข้างน้อยลงด้วย!
ติดตั้งง่ายด้วยสกรูเกลียวตัวผู้ที่ออกใหม่!

● ความจุ 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
● เนื่องจากมีสกรูเกลียวตัวผู้ที่ปลายทั้งสองด้าน และมาพร้อมกับน็อต
จึงติดตั้งได้ง่ายด้วยน็อตทั้งคู่นั้น
● วัดได้ทั้งแรงดึงและแรงอัด
● ความสูงที่สั้นเพียง 40 ถึง 92 มม. โหลดเซลล์นี้จึงไม่กีดขวางอุปกรณ์อื่น.
(1 ถึง 5kN: 40 มม., 10 ถึง 20 kN: 70 มม., 50 kN-S: 70 มม., 50 kN: 92 มม.)

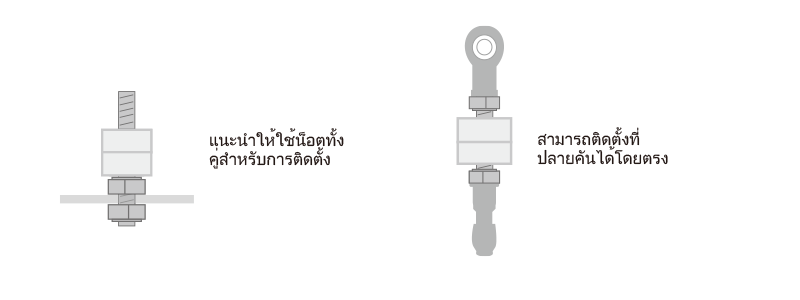

ตัวอย่างการติดตั้ง

วิธีการติดตั้ง

ข้อมูลจำเพาะ

■UIS-1KN、UIS-2KN、UIS-5KN

โมเดล UIS-1KN UIS-2KN UIS-5KN
อัตราความจุ 1 kN 2 kN 5 kN
อัตราสัญญาณเอาต์พุท ประมาณ 1.0 mV/V
เซฟตี้โอเวอร์โหลด 300% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.2% R.O. หรือน้อยกว่า
ฮีสเตอรีซีส 0.2% R.O. หรือน้อยกว่า
ความสามารถในการทำซ้ำ 0.1% R.O. หรือน้อยกว่า
ช่วงอุณหภูมิที่ชดเชย -10 ถึง +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 ถึง +70℃
ผลกระทบทางอุณหภูมิตอนทำซีโร่ 0.5% R.O. / 10℃ หรือต่ากว่า
ผลกระทบทางอุณหภูมิตอนทำสแปน 0.5% R.O. / 10℃ หรือต่ากว่า
ความต้านทานอินพุท ประมาณ 1000 Ω
ความต้านทานเอาต์พุท ประมาณ 1000 Ω
แรงดันไฟกระตุ้นที่แนะนำ 5 V
แรงดันไฟกระตุ้นสูงสุด 7.5 V
ความต้านทานฉนวน(DC 50 V) 1000 MΩ หรือมากกว่า
เคเบิล φ2.5 สายเคเบิลอ่อนตัว 6 ตัวนำ (3 ม.) ปลายสาย: 7 สาย
วัสดุทำโหลดเซลล์ สแตนเลส
การโก่งตัวที่อัตรา 0.015 mm 0.014 mm 0.021 mm
ความถี่ธรรมชาติ 2 kHz 3 kHz 5 kHz
น้ำหนัก ประมาณ 30 g

■UIS-10KN、UIS-20KN、UIS-50KN、UIS-50KN-S

โมเดล UIS-10KN UIS-20KN UIS-50KN UIS-50KN-S
อัตราความจุ 10 kN 20 kN 50 kN 50 kN
อัตราสัญญาณเอาต์พุท ประมาณ 1.0 mV/V
เซฟตี้โอเวอร์โหลด 300% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.2% R.O. หรือน้อยกว่า
ฮีสเตอรีซีส 0.2% R.O. หรือน้อยกว่า
ความสามารถในการทำซ้ำ 0.1% R.O. หรือน้อยกว่า
ช่วงอุณหภูมิที่ชดเชย -10 ถึง +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 ถึง +70℃
ผลกระทบทางอุณหภูมิตอนทำซีโร่ 0.5% R.O. / 10℃ หรือน้อยกว่า
ผลกระทบทางอุณหภูมิตอนทำสแปน 0.5% R.O. / 10℃ หรือน้อยกว่า
ความต้านทานอินพุท ประมาณ 1000 Ω
ความต้านทานเอาต์พุท ประมาณ 1000 Ω
แรงดันไฟกระตุ้นที่แนะนำ 5 V
แรงดันไฟกระตุ้นสูงสุด 7.5 V
ความต้านทานฉนวน(DC 50 V) 1000 MΩ หรือมากกว่า
เคเบิล φ5 สายเคเบิลอ่อนตัว 6 ตัวนำ (3 ม.) ปลายสาย: 7 สาย
วัสดุทำโหลดเซลล์ สแตนเลส
การโก่งตัวที่อัตรา 0.025 mm 0.040 mm 0.070 mm 0.050 mm
ความถี่ธรรมชาติ 15 kHz 15 kHz 13 kHz 16 kHz
น้ำหนัก ประมาณ 100 g ประมาณ 100 g ประมาณ 260 g ประมาณ 210 g
สิ่งที่แนบมาด้วย

・น็อต 2 ตัว (สำหรับป้องกันการคลายตัว)
ULCT-img-3-2

อ๊อปชั่นอุปกรณ์เสริม

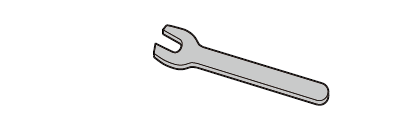

・ประแจปากตาย ×1
ULCT-img-3-3

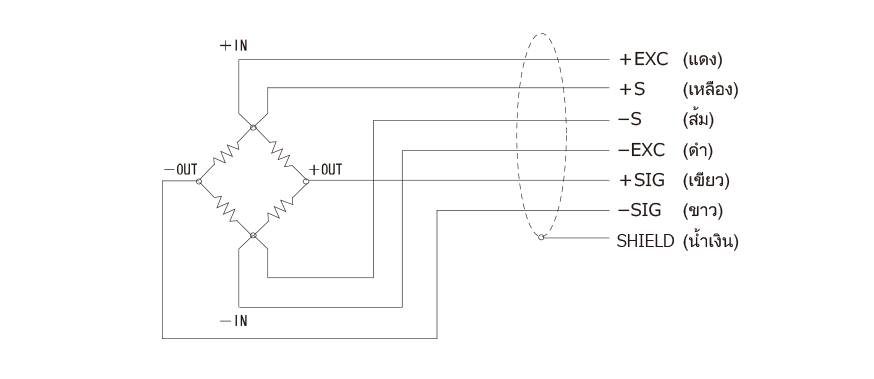

แผนภาพการเดินสายไฟ

ขนาดภายนอก
