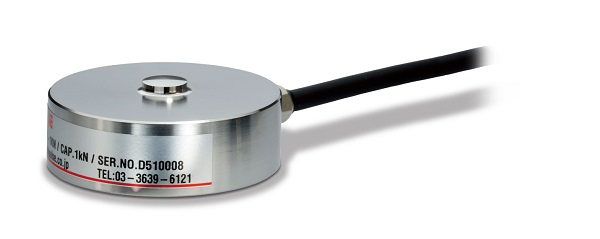

โครงร่างผลิตภัณฑ์

● ความจุขนาด 300 N/ 500 N/ 1 kN/ 2 kN/ 3 kN/ 5 kN/ 10 kN/ 20 kN
● สแตนเลส
● การออกแบบให้ขนาดกะทัดรัดและบางช่วยให้การติดตั้งได้ง่ายบนอุปกรณ์ที่มีอยู่

ข้อมูลจำเพาะ

UNBF-300N, 500N, 1KN, 2KN

โมเดล UNBF-300N UNBF-500N UNBF-1KN UNBF-2KN
อัตราความสามารถ 300 N 500 N 1 kN 2 kN
อัตราสัญญาณเอาท์พุท 2 mV/V±0.5%
เซฟตี้โอเวอร์โหลด 150% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.2% or less R.O.
ฮีสเตอร์รีซีส 0.2% or less R.O.
ความสามารถในการทวนซ้ำ 0.1% or less R.O.
ช่วงอุณหภูมิที่ชดเชย -10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.1% R.O./10℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.1% R.O./10℃ or below
ความต้านทานอินพุท ประมาณ 400 Ω
ความต้านทานเอ้าท์พุท ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ 10 V
แรงดันไฟกระตุ้นสูงสุด 20 V
ความต้านทานฉนวน (DC 50 V) 1000 MΩ หรือ มากกว่า
เคเบิล φ6 4-conductor flexible cable 3 m
Cable end: 5 wires
โค้ดสีของสายเคเบิล ＋EXC：Red
＋SIG：White
－EXC：Blue
－SIG：Black
SHIELD：Yellow
วัสดุทำโหลดเซลล์ สแตนเลส
การโก่งตัวที่อัตรา 0.060 mm 0.040 mm 0.040 mm 0.035 mm
ความถี่ธรรมชาติ 2.8 kHz 3.6 kHz 5.4 kHz 7.8 kHz
น้ำหนักประมาณ 400 g 400 g 400 g 400 g
ตามแนวทาง RoHS * 2011/65/EU (EU)2015/863




UNBF-3KN, 5KN, 10KN, 20KN

โมเดล UNBF-3KN UNBF-5KN UNBF-10KN UNBF-20KN
อัตราความสามารถ 3 kN 5 kN 10 kN 20 kN
อัตราสัญญาณเอาท์พุท 2 mV/V±0.5%
เซฟตี้โอเวอร์โหลด 150% R.C.
ซีโร่บาล้านซ์ ±10% R.O.
ความไม่เป็นเชิงเส้น 0.2% or less R.O.
ฮีสเตอร์รีซีส 0.2% or less R.O.
ความสามารถในการทวนซ้ำ 0.1% or less R.O.
ช่วงอุณหภูมิที่ชดเชย -10 to +60℃
ช่วงอุณหภูมิที่ปลอดภัย -20 to +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ 0.1% R.O./10℃ or below
อุณหภูมิที่มีผลกระทบตอนทำสแปน 0.1% R.O./10℃ or below
ความต้านทานอินพุท ประมาณ 400 Ω
ความต้านทานเอ้าท์พุท ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ 10 V
แรงดันไฟกระตุ้นสูงสุด 20 V
ความต้านทานฉนวน (DC 50 V) 1000 MΩ หรือ มากกว่า
เคเบิล φ6 4-conductor flexible cable 3 m
Cable end: 5 wires
โค้ดสีของสายเคเบิล ＋EXC：Red
＋SIG：White
－EXC：Blue
－SIG：Black
SHIELD：Yellow
วัสดุทำโหลดเซลล์ สแตนเลส
การโก่งตัวที่อัตรา 0.035 mm 0.035 mm 0.055 mm 0.050 mm
ความถี่ธรรมชาติ 9.3 kHz 13 kHz 16 kHz 23 kHz
น้ำหนักประมาณ 400 g 400 g 400 g 400 g
ตามแนวทาง RoHS * 2011/65/EU (EU)2015/863

ตัวอย่างการใช้งาน / แผนภาพการเดินสายไฟ

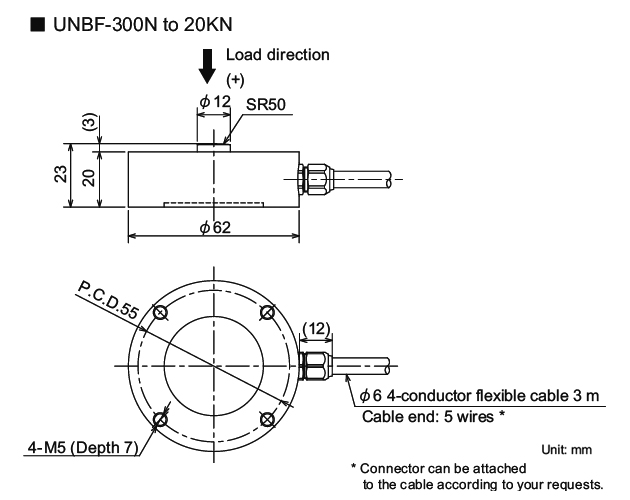

ขนาดภายนอก
