โครงร่างผลิตภัณฑ์

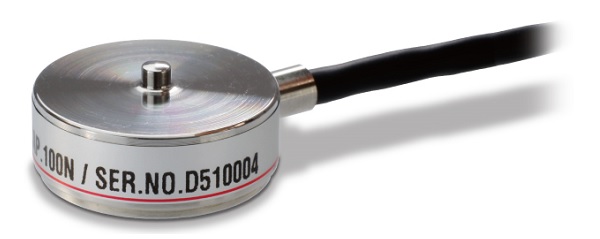

Compact compression type with a diameter of 20 mm and a height of 9.5 mm.
● Capacity 100 N / 200 N
● Construction material：stainless steel
● Compact compression type loadcell with a diameter of 20 mm and a height of 9.5 mm

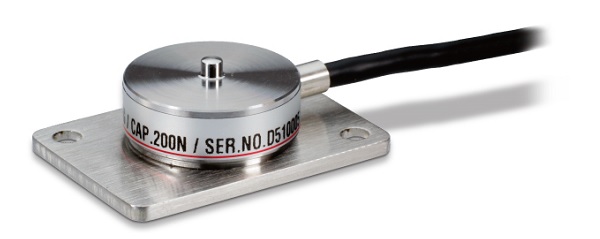

● UNLRS-FG: W/ plate for screw fastening
ข้อมูลจำเพาะ
| Model | UNLRS-100N, UNLRS-100N-FG, UNLRS-200N, UNLRS-200N-FG |
|---|---|
| Rated capacity | 100 N, 200 N |
| Rated output | Approx. 1 mV/V |
| Safe overload | 150% R.C. |
| Zero balance | ±20% R.O. |
| Non-linearity | 0.3% or less R.O. |
| Hysteresis | 0.3% or less R.O. |
| Repeatability | 0.1% or less R.O. |
| Compensated temperature range | 0 to ＋60℃ |
| Safe temperature range | -10 to +60℃ |
| Temperature effect on zero | 2.0% R.O./10℃ or below |
| Temperature effect on span | 1.0% R.O./10℃ or below |
| Input resistance | Approx. 350 Ω |
| Output resistance | Approx. 350 Ω |
| Recommended excitation voltage | 2.5 V |
| Maximum excitation voltage | 6 V |
| Insulation resistance (DC 50 V) |
1000 MΩ or more |
| Cable | φ3 4-conductor shield cable 3 m Cable end: 5 wires |
| Cable color code | ＋EXC：Red ＋SIG：Green －EXC：White －SIG:Black SHIELD:Yellow |
| Loadcell material | Stainless steel |
| Deflection at rated | 0.01 mm |
| Natural frequency | 100N, 100N-FG：21 kHz 200N, 200N-FG：25 kHz |
| Weight | 100N：5 g 100N-FG：18 g 200N：5 g 200N-FG：18 g |
| ตามแนวทาง RoHS | 2011/65/EU (EU)2015/863 |

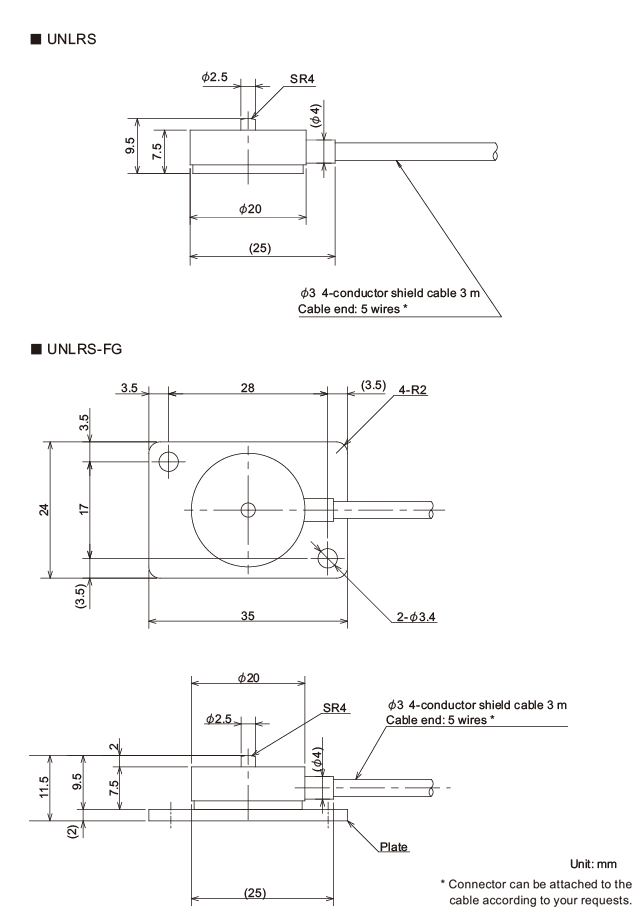

ขนาดภายนอก
