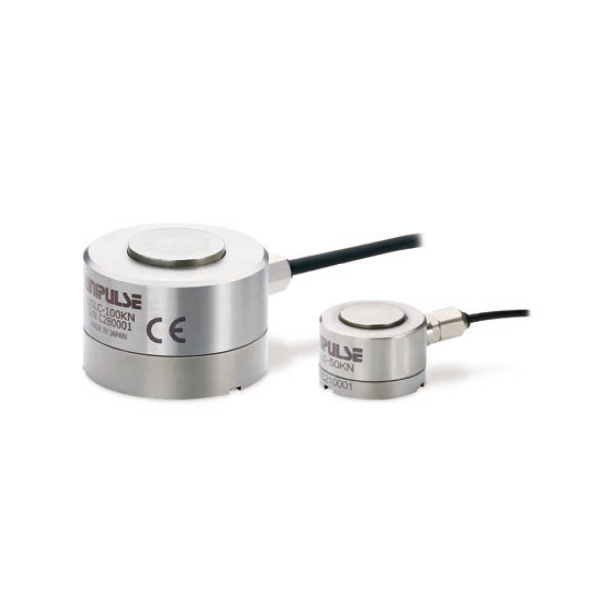

โครงร่างผลิตภัณฑ์
- สามารถวัดแรงกดได้ถึง 50 KN ด้วยขนาดเส้นผ่าศูนย์กลาง 22 มม.!
สามารถวัดแรงกดได้ถึง 100 KN ด้วยขนาดเส้นผ่าศูนย์กลาง 38 มม.!
ข้อมูลจำเพาะ
| โมเดล | USLC-50KN | USLC-100KN |
|---|---|---|
| อัตราความจุ | 50 kN | 100 kN |
| อัตราสัญญาณเอาต์พุท | ประมาณ 2 mV/V | |
| เซฟตี้โอเวอร์โหลด | 150% R.C. | |
| ซีโร่บาล้านซ์ | ±10% R.O. | |
| ความไม่เป็นเชิงเส้น | 0.5% R.O. หรือน้อยกว่า Specification changed. |
0.3% R.O. หรือน้อยกว่า |
| ฮีสเตอร์รีซีส | 0.5% R.O. หรือน้อยกว่า Specification changed. |
0.3% R.O. หรือน้อยกว่า |
| ความสามารถในการทำซ้ำ | 0.1% R.O. หรือน้อยกว่า | |
| ช่วงอุณหภูมิที่ชดเชย | -10 ถึง +60℃ | |
| ช่วงอุณหภูมิที่ปลอดภัย | -20 ถึง +70℃ | |
| ผลกระทบทางอุณหภูมิตอนทำซีโร่ | 0.5% R.O/10℃ หรือต่ากว่า | |
| ผลกระทบทางอุณหภูมิตอนทำสแปน | 0.5% R.O/10℃ หรือต่ากว่า | |
| ความต้านทานอินพุท | ประมาณ 700 Ω | |
| ความต้านทานเอาต์พุท | ประมาณ 700 Ω | |
| แรงดันไฟกระตุ้นที่แนะนำ | 5 V | |
| แรงดันไฟกระตุ้นสูงสุด | 10 V | |
| ความต้านทานฉนวน(DC 50 V) | 1000 MΩ หรือมากกว่า | |
| สายเคเบิล | φ2 สายเคเบิลอ่อนตัว 4 ตัวนำ (3 ม.) ปลายสาย: 5 สาย | φ3.8 สายเคเบิลอ่อนตัว 4 ตัวนำ (3 ม.) ปลายสาย: 5 สาย |
| วัสดุทำโหลดเซลล์ | สแตนเลส | |
| การโก่งตัวที่อัตรา | 0.08 mm | 0.07 mm |
| ความถี่ธรรมชาติ | 39 kHz | 16.3 kHz |
| น้ำหนัก | 40 g | 210 g |
| ตามแนวทาง RoHS | 2011/65/EU (EU)2015/863 | |

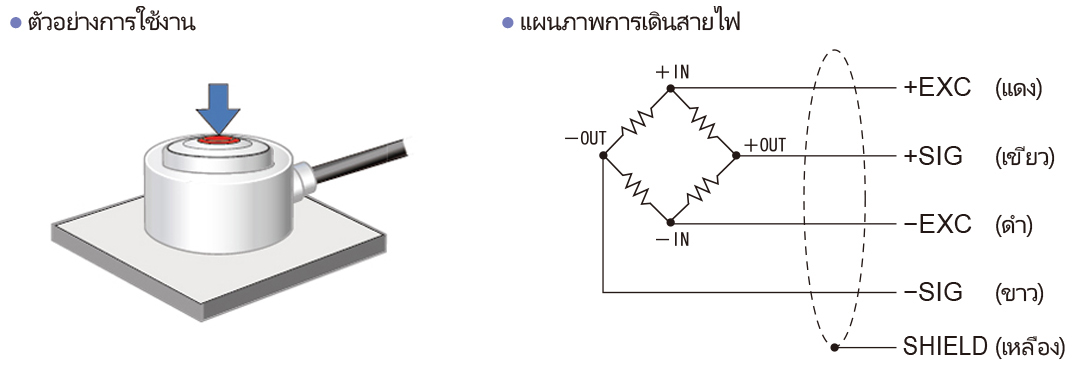

ตัวอย่างการใช้งาน / แผนภาพการเดินสายไฟ

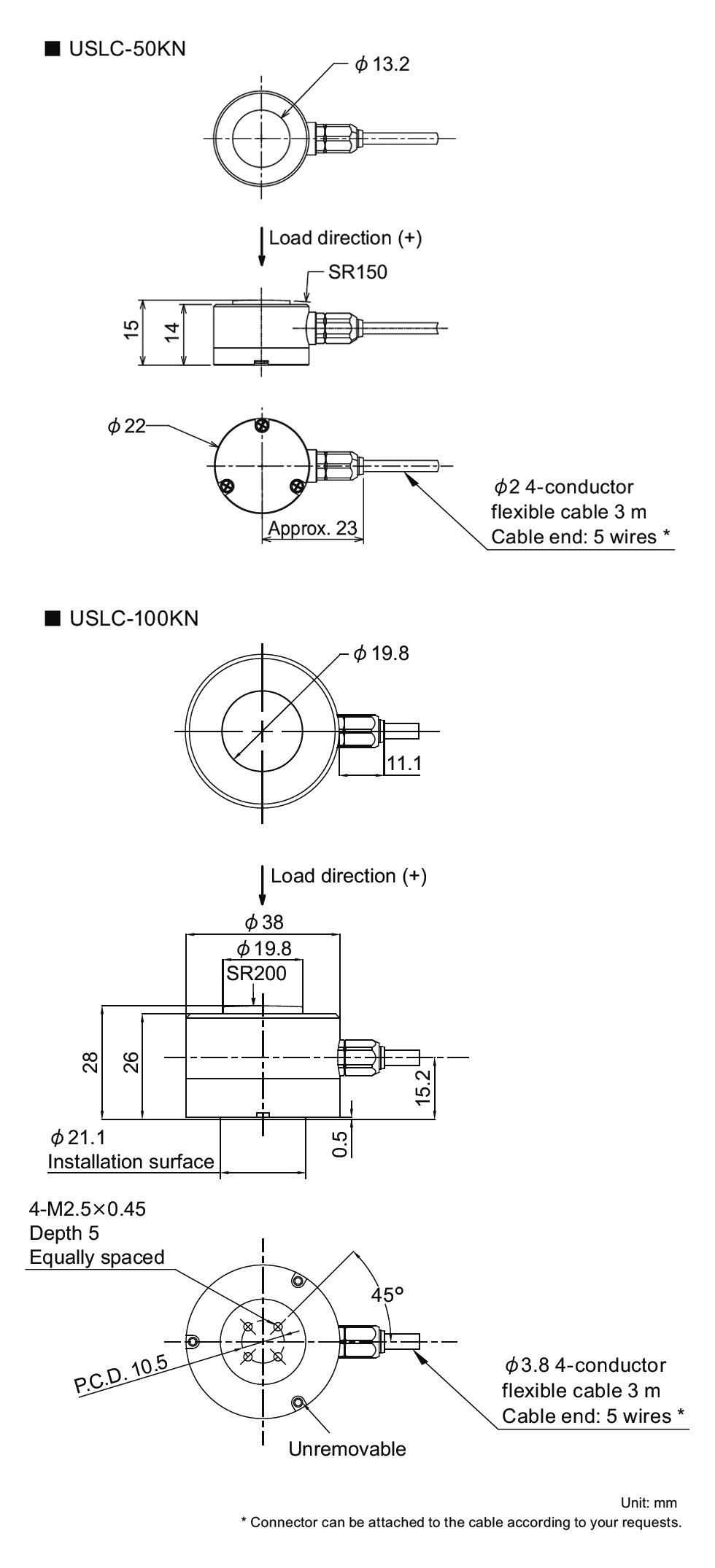

ขนาดภายนอก
