โครงร่างผลิตภัณฑ์

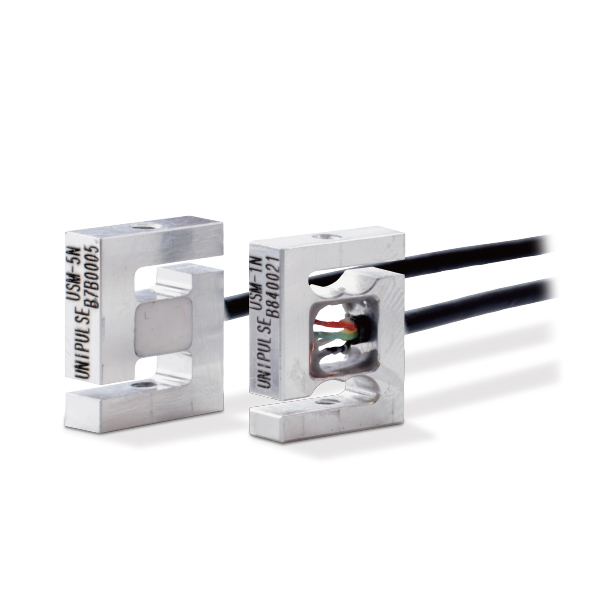

โหลดเซลล์ประเภทการดึง / การบีบอัดขนาดเล็ก
พิกัดความสามารถ 1 N / 2 N / 5 N / 10 N / 20 N / 50 N
ขนาดกะทัดรัดเป็นพิเศษ: 11W × 14H × 4D mm
อัตราเซฟตี้โอเวอร์โหลด 500%!!
เหมาะสมสำหรับการวัดความตึงของดายและ
แรงลูกสูบสำหรับเข็มและไซริ้ง
กะทัดรัดมาก
การออกแบบที่ประหยัดพื้นที่
เหมาะอย่างยิ่งสำหรับการติดตั้งแบบคู่ขนานด้วย
ติดตั้งง่าย
สองรูที่ถูกทำเกลียวไว้ทั้งสอง
ข้างช่วยให้การเชื่อมต่อกับแอคทูเอเตอร์ง่ายขึ้น
ความทนทานที่ยอดเยี่ยม
บ่อยครั้งที่โหลดเซลล์ได้รับความเสียหายโดยเฉพาะใน
การวัดค่าแรงน้อยๆและสายเคเบิลก็แตกหักง่าย
ใช้สายเคเบิลแบบเดียวกับหุ่นยนต์ที่ความทนทานสูง!
ข้อมูลจำเพาะ
โมเดล | USM-1N USM-2N |
USM-5N USM-10N USM-20N USM-50N |
---|---|---|
อัตราความสามารถ | 1 N, 2 N | 5 N, 10 N, 20 N, 50 N |
อัตราเอาท์พุท | ประมาณ 0.4 mV/V | |
เซฟตี้โอเวอร์โหลด | 500% R.C. | |
ซีโร่บาล้านซ์ | 0.5 mV/V *Spec Changed |
0.3 mV/V |
ความไม่เป็นเชิงเส้น | 0.2% or less R.O. | 0.1% or less R.O. |
ฮีสเตอร์รีซีส | 0.2% or less R.O. | 0.1% or less R.O. |
ความสามารถในการทวนซ้ำ | 0.1% or less R.O. | |
ช่วงอุณหภูมิที่ชดเชย | -10 to +60℃ | |
ช่วงอุณหภูมิที่ปลอดภัย | -20 to +70℃ | |
อุณหภูมิที่มีผลกระทบตอนทำซีโร่ | 3% R.O./10℃ or below *Spec Changed |
1% R.O./10℃ or below |
อุณหภูมิที่มีผลกระทบตอนทำสแปน | 1% R.O./10℃ | |
ความต้านทานอินพุท | ประมาณ 1000 Ω | |
ความต้านทานเอ้าท์พุท | ประมาณ 1000 Ω | |
แรงดันไฟกระตุ้นที่แนะนำให้ใช้ | 5 V | |
แรงดันไฟกระตุ้นสูงสุด | 7.5 V | |
ความต้านทานของฉนวน | 1000 MΩ หรือ มากกว่า | |
สายเคเบิล | สายเคเบิลยืดหยุ่น4 ตัวนำ φ2 มม.(ยาว1 ม.)ปลายสายเคเบิล:5 สาย | |
โค้ดสีของสายเคเบิล | +EXC:แดง +SIG:เขียว -EXC:(ดำ/ น้ำเงิน) -SIG:ขาว สายชิลดิ์ |
|
วัสดุที่ใช้ทำโหลดเซลล์ | อลูมิเนียมอัลลอยด์ | |
อลูมิเนียม อัลลอยล์ | 1N:0.006 mm 2N:0.007 mm 5N:0.005 mm 10N:0.011 mm 20N:0.011 mm 50N: 0.023 mm |
|
ความถี่ธรรมชาติ | 1N:2.7 kHz 2N:3.1 kHz 5N:3.8 kHz 10N:3.3 kHz 20N:4.1 kHz 50N: 4.3 kHz |
|
น้ำหนัก | ประมาณ 2 g (ไม่รวมสายเคเบิล) | ประมาณ 3 g (ไม่รวมสายเคเบิล) |
ตามแนวทาง RoHS | 2011/65/EU (EU)2015/863 |

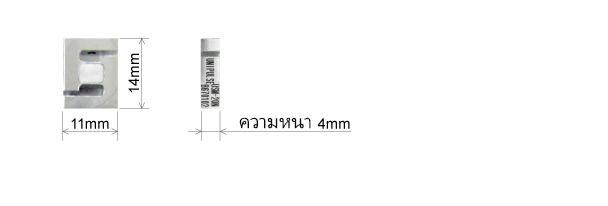

ขนาดภายนอก
