โครงร่างผลิตภัณฑ์

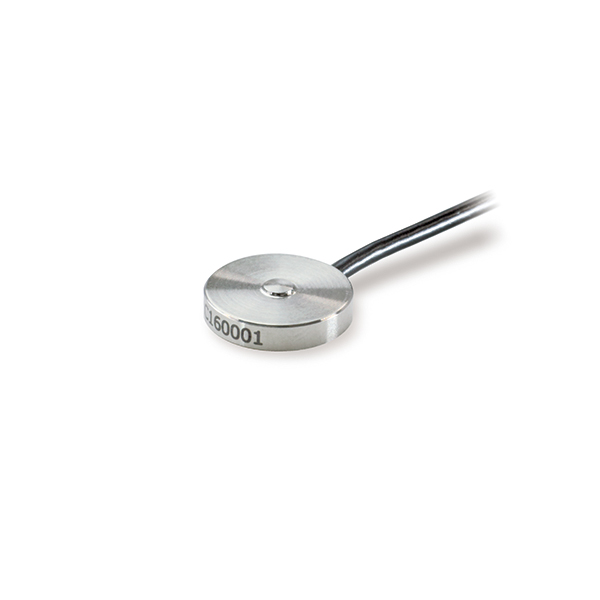

โหลดเซลล์แบบบางพิเศษที่มีเส้นผ่านศูนย์กลาง 10 มม. และสูง 2.3 มม.
ความจุขนาด 50 N / 100 N / 200 N / 500 N
ประกอบเข้ากับเครื่องจักรใหม่ตลอดจนสะดวกในการติดตั้งเพิ่มเติมกับเครื่องจักรที่มีอยู่แล้ว
เหมาะสมสำหรับการวัดการกระจายโหลดที่มีหลายหน่วย

ข้อมูลจำเพาะ

โมเดล	UST-50N	UST-100N	UST-200N	UST-500N
อัตราความจุ	50 N	100 N	200 N	500 N
อัตราสัญญาณเอาต์พุท	ประมาณ 1 mV/V
เซฟตี้โอเวอร์โหลด	150% R.C.
ซีโร่บาล้านซ์	±20% R.O.
ความไม่เป็นเชิงเส้น	0.7% R.O. หรือน้อยกว่า
ฮีสเตอร์รีซีส	0.7% R.O. หรือน้อยกว่า
ความสามารถในการทำซ้ำ	0.1% R.O. หรือน้อยกว่า
ช่วงอุณหภูมิที่ชดเชย	0 ถึง +60℃
ช่วงอุณหภูมิที่ปลอดภัย	-10 ถึง +70℃
อุณหภูมิที่มีผลกระทบตอนทำซีโร่	1% R.O/10℃ หรือต่ำกว่า
อุณหภูมิที่มีผลกระทบตอนทำสแปน	1% R.O/10℃ หรือต่ำกว่า
ความต้านทานอินพุท	ประมาณ 350 Ω
ความต้านทานเอาต์พุท	ประมาณ 350 Ω
แรงดันไฟกระตุ้นที่แนะนำ	2.5 V
แรงดันไฟกระตุ้นสูงสุด	5 V
ความต้านทานฉนวน(DC50V)	1000 MΩ หรือมากกว่า
สายเคเบิล	φ1.6 สายเคเบิล 4 ตัวนำ ชิลดิ์สี(1 ม.) ปลายสาย: 5 สาย
วัสดุทำโหลดเซลล์	สแตนเลส
การโก่งตัวที่อัตรา	0.003 mm	0.004 mm	0.004 mm	0.005 mm
ความถี่ธรรมชาติ	140 kHz	160 kHz	180 kHz	180 kHz
น้ำหนัก	2 g
ตามแนวทาง RoHS	2011/65/EU (EU)2015/863

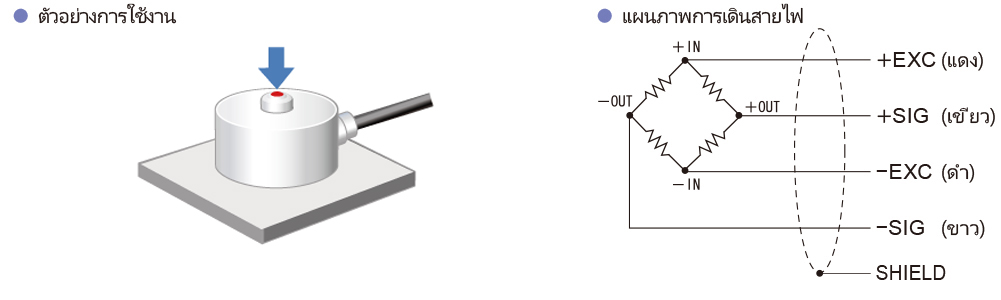

ตัวอย่างการใช้งาน / แผนภาพการเดินสายไฟ

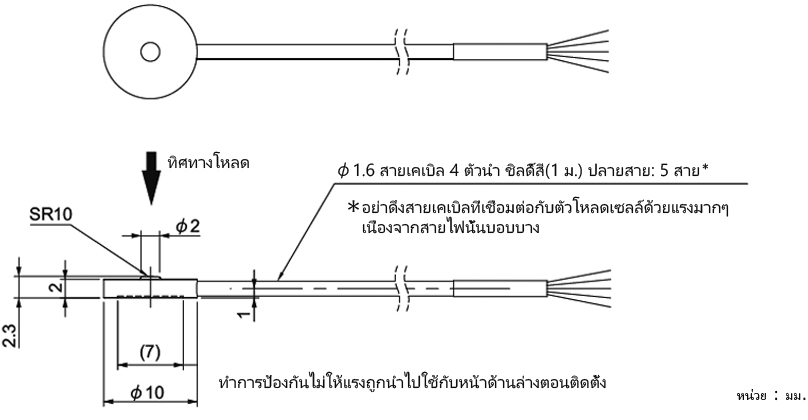

ขนาดภายนอก
