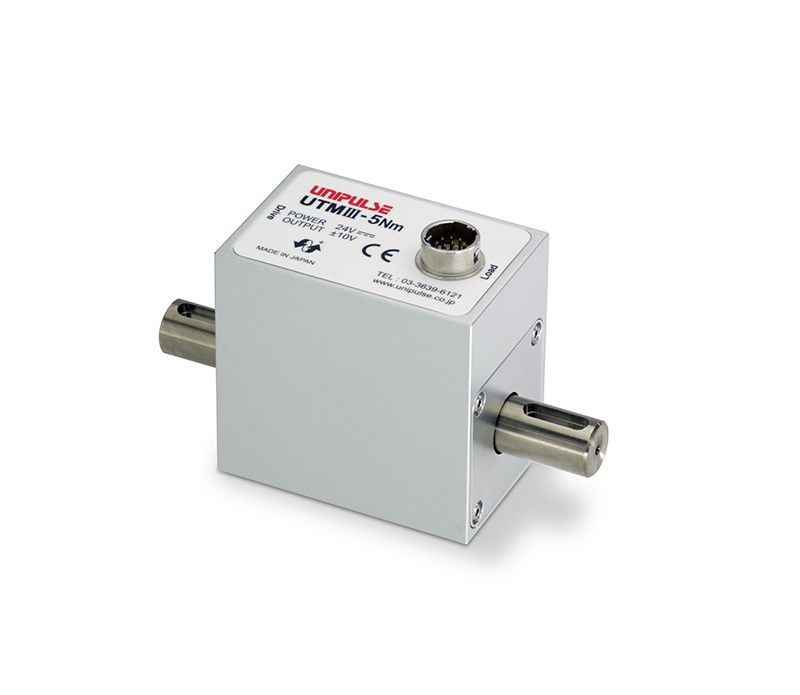

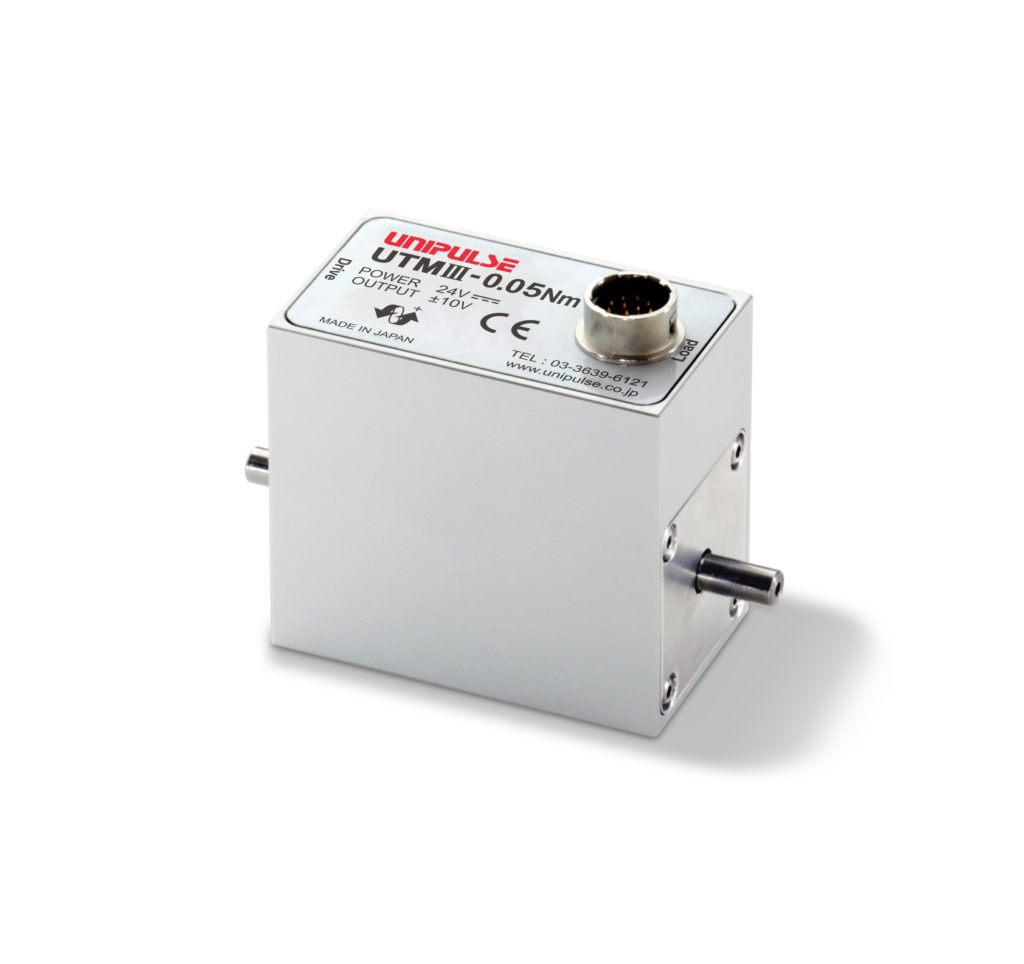

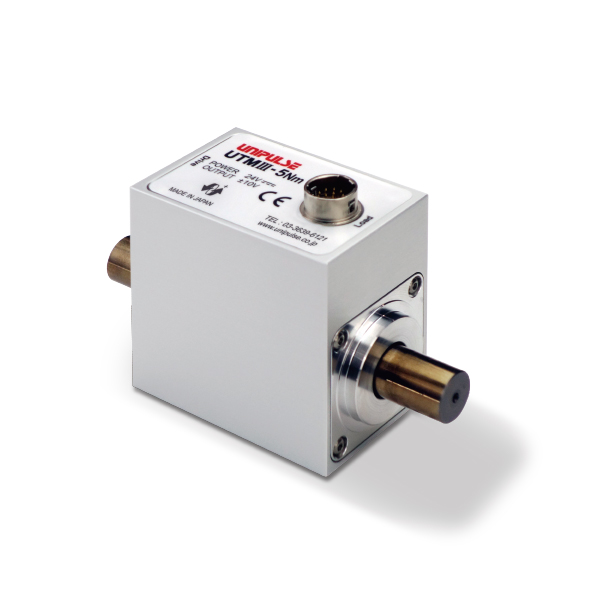

โครงร่างผลิตภัณฑ์

ซีรี่ส์ใหม่ที่มีการตอบสนองความเร็วสูง 5 kHzและเอาต์พุทดิจิตอลที่ทนทานต่อสัญญาณรบกวน!

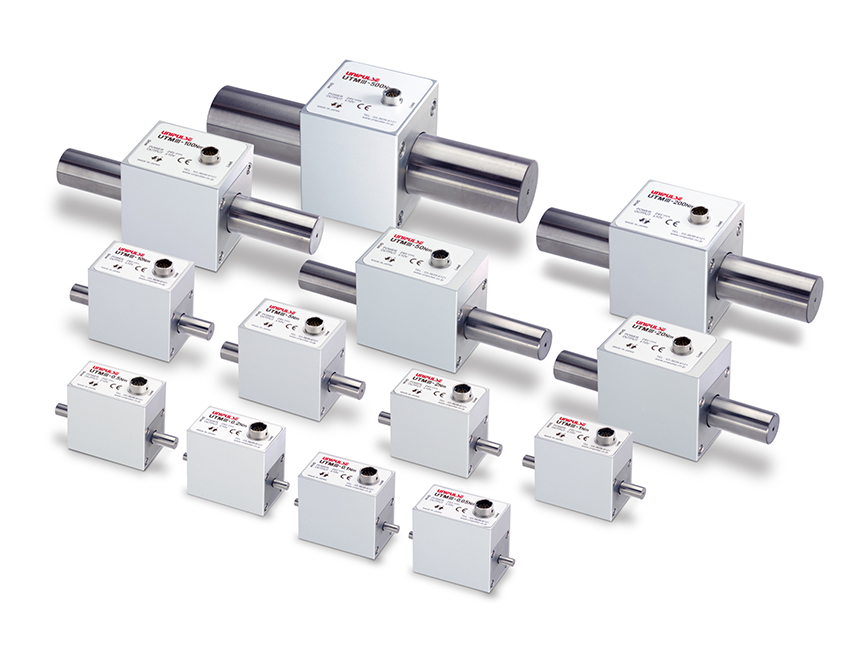

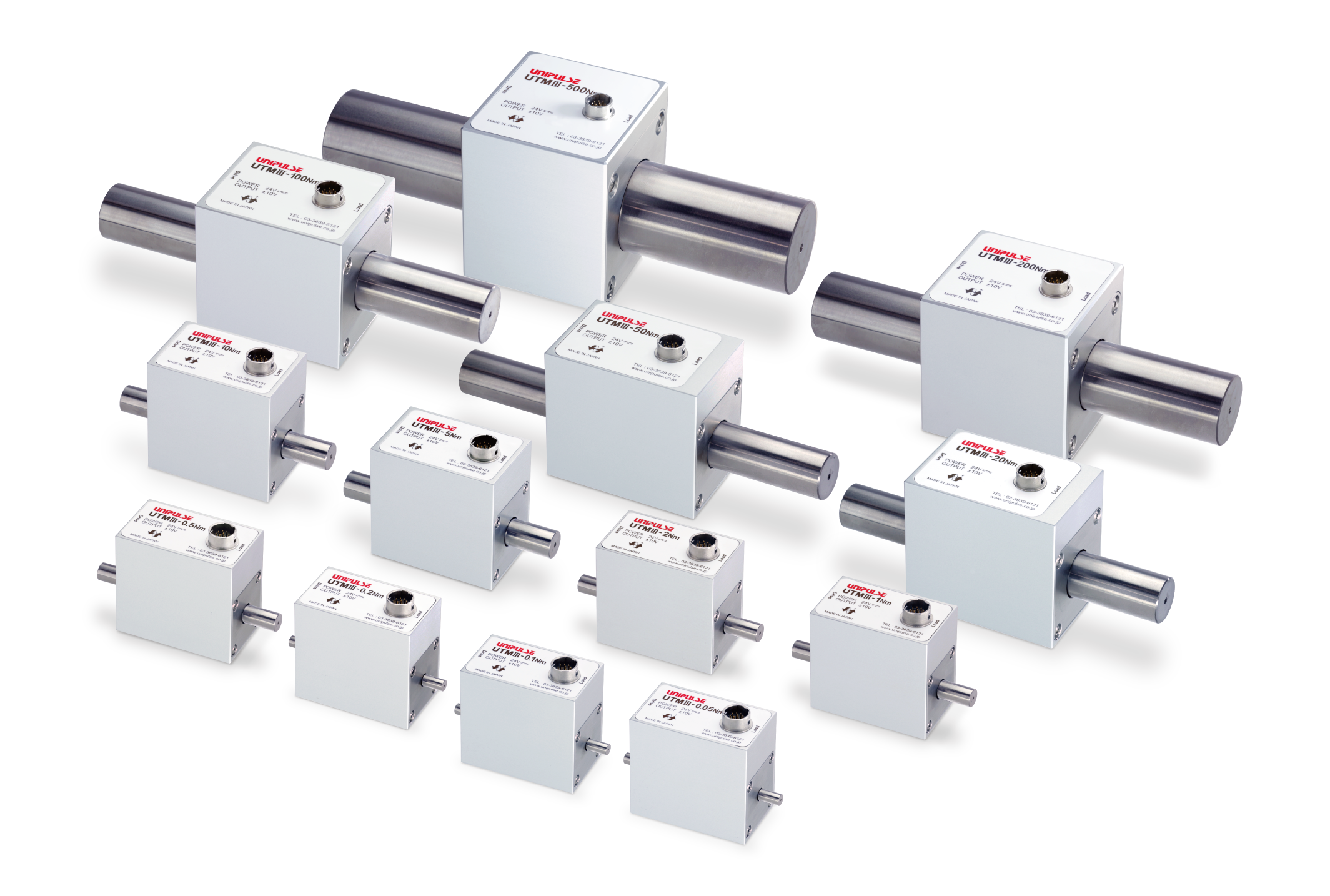

●มี 17 ช่วงแคปที่แตกต่างกันตั้งแต่ 0.05 Nm ถึง 10000 Nm
●แบนด์วิดท์อนาล็อก (5 kHz)มาพร้อมกับอัตราการสุ่มตัวอย่างความเร็วสูงที่(20 kHz)
●เซฟตี้โอเวอร์โหลด500%
●แรงดันแหล่งจ่ายไฟฟ้า 24 V DC
●อัตราแรงบิดที่± 10 V
●ฟังก์ชั่น DZ ผ่านสัญญาณจากภายนอก
●เอาต์พุทดิจิตอลผ่านทาง RS-485
●มีพัลส์เอาท์พุทสำหรับตรวจจับรอบในการหมุน

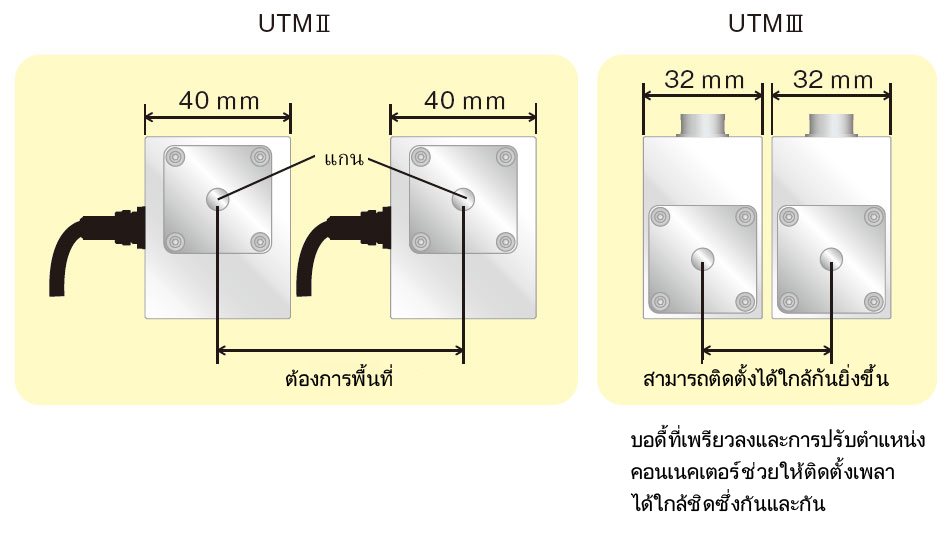

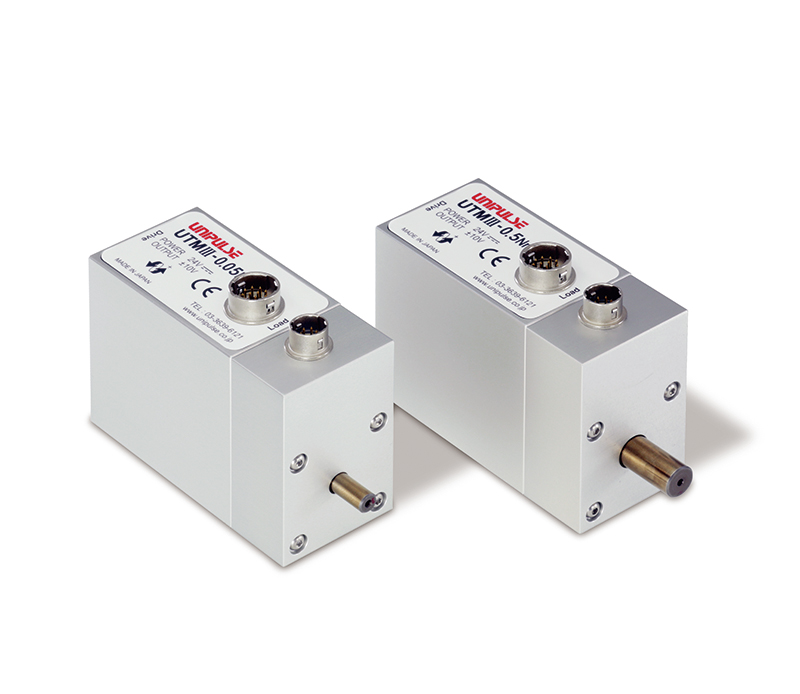

ขนาดกะทัดรัดยิ่งขึ้นสำหรับการวัดเรียงหน้ากระดาน

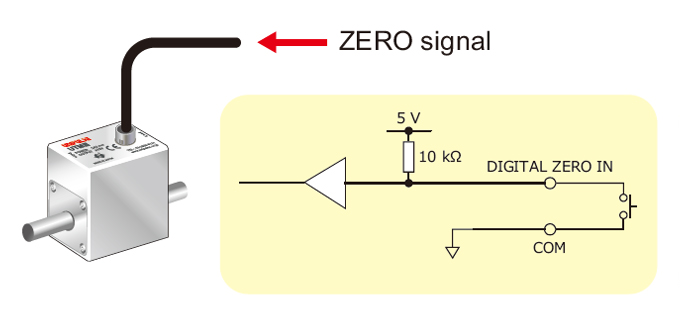

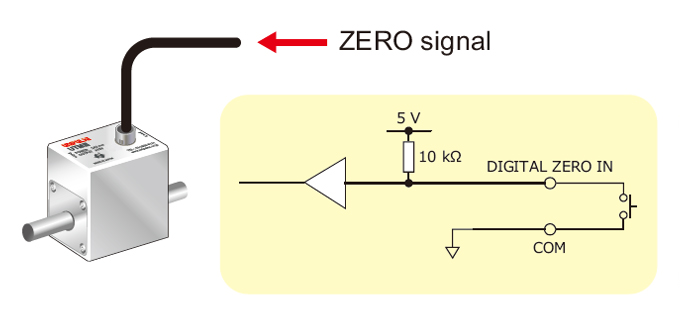

เพิ่มฟังก์ชั่นการปรับแก้ไขค่าซีโร่ด้วยสัญญาณจากภายนอก

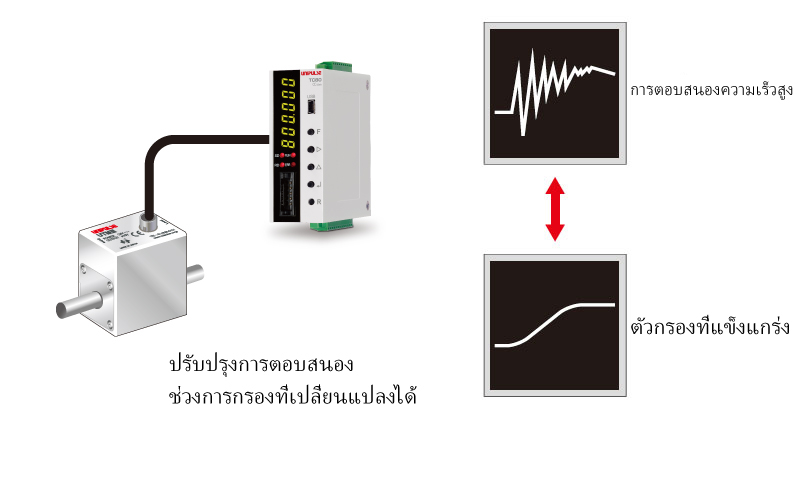

ความถี่แบนด์วิดท์ 5 kHz, ตัวกรองผันแปร

utm3_4

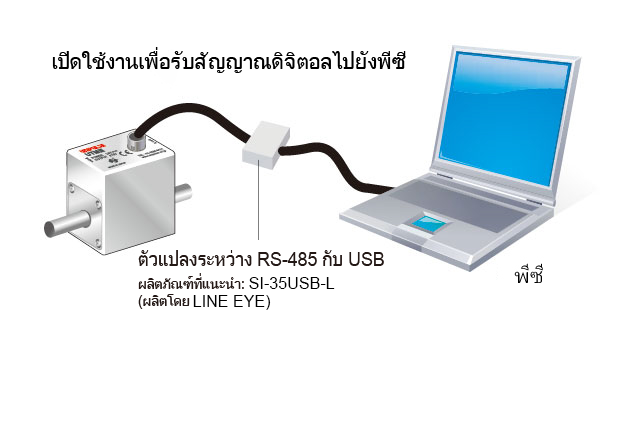

เอาต์พุทดิจิตอลผ่าน RS-485

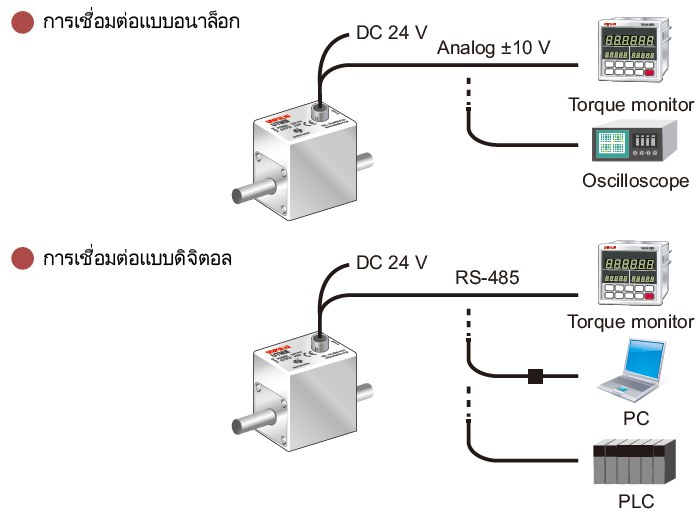

ตัวอย่างการเชื่อมต่อ

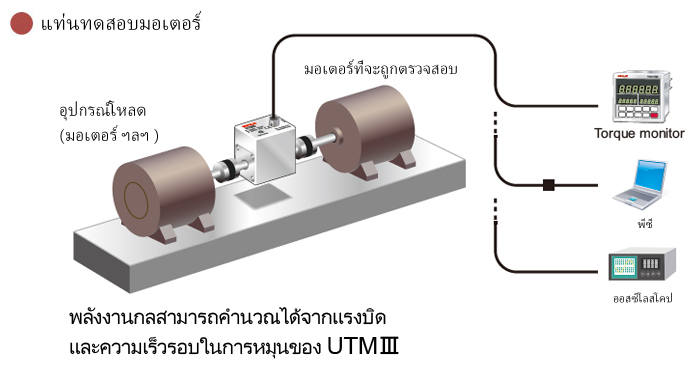

ตัวอย่างแอปพลิเคชัน



ข้อมูลจำเพาะ

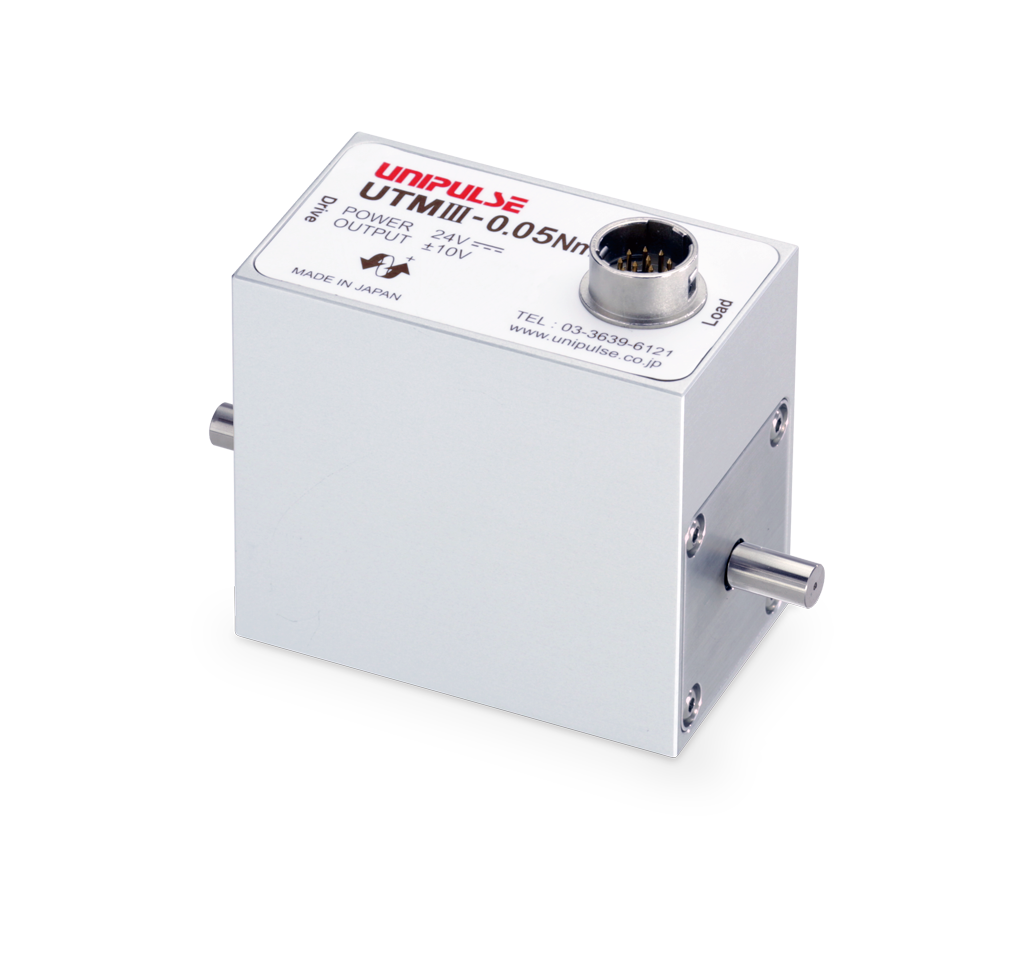

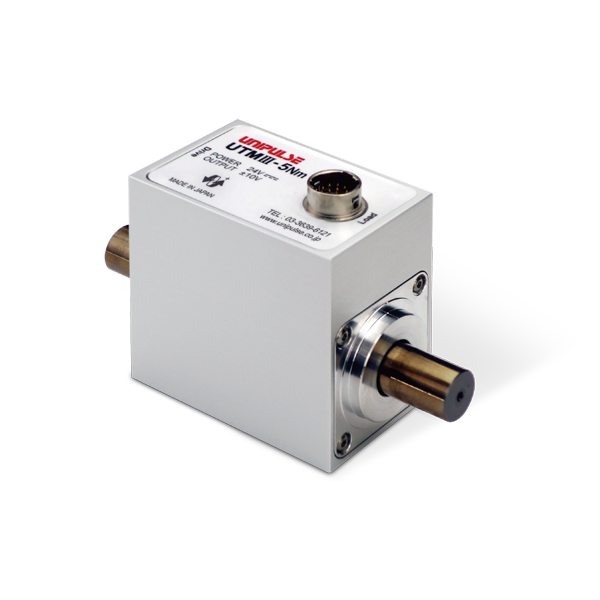

0.05Nm ～ 10Nm
ช่วงของการวัด ±0.05
Nm		 ±0.1
Nm		 ±0.2
Nm		 ±0.5
Nm		 ±1 Nm ±2 Nm ±5 Nm ±10
Nm

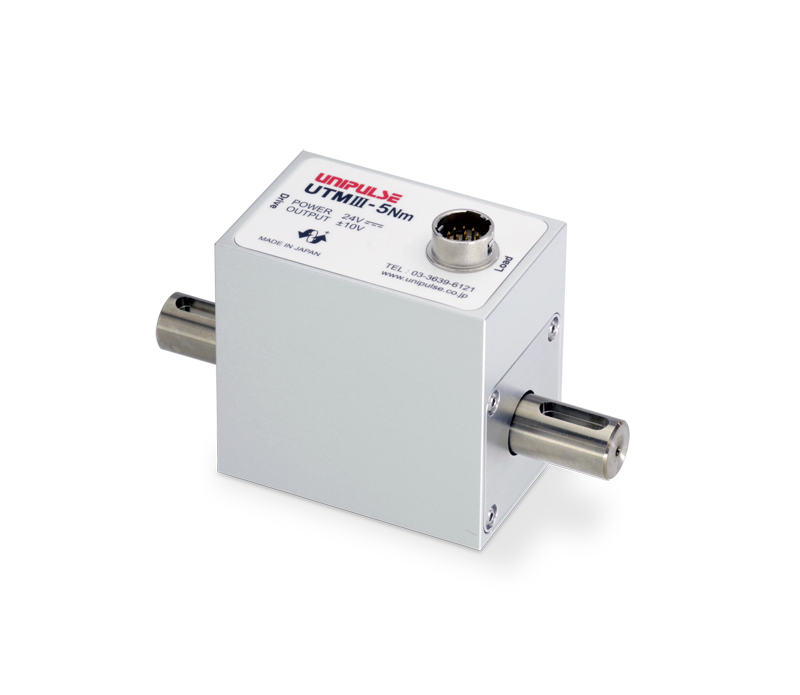

ร่องคีย์ ○ ○

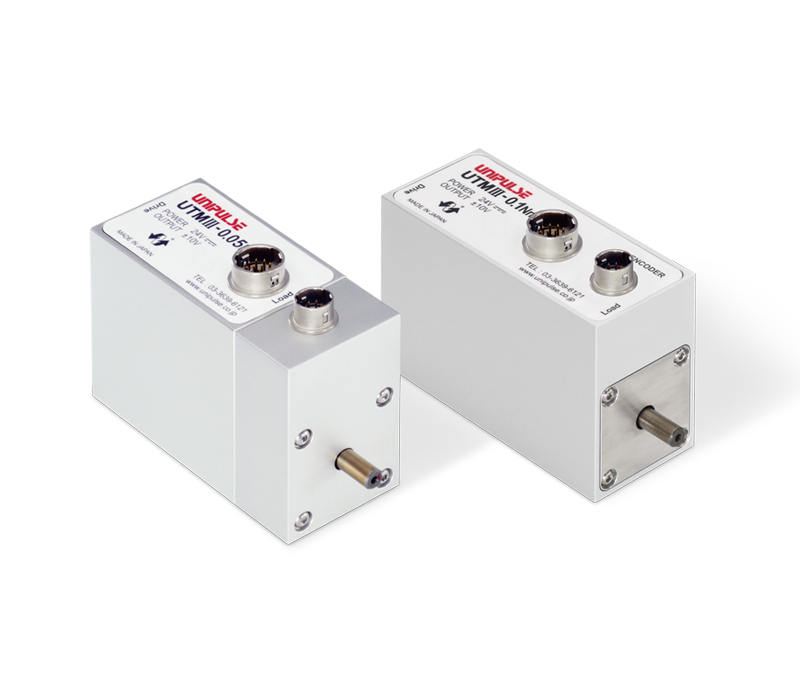

โรตารี่เอ็น
โค้ดเดอร์		 ○ ○ ○ ○ ○ ○ ○ ○
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์ ○ ○
ที่ตั้งจุดกึ่งกลาง ○ ○ ○ ○ ○ ○ ○ ○
ร่องคีย์ & ที่ตั้งจุดกึ่งกลาง
โรตารี่เอ็นโค้ด
เดอร์ & ที่ตั้งจุด
กึ่งกลาง		 ○ ○ ○ ○ ○ ○ ○ ○
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์ & ที่ตั้งจุดกึ่งกลาง
แหล่งจ่ายไฟ 100 mA หรือน้อยกว่า
ความเร็วรอบในการหมุนสูงสุด 25000 rpm
ค่าคงที่แรงบิดสปริง 5.67
Nm/rad		 11.57
Nm/rad		 26.10
Nm/rad		 93.1
Nm/rad		 188
Nm/rad		 414
Nm/rad		 691
Nm/rad		 1851
Nm/rad
มุมที่บิดสูงสุด 8.81×
10-3 rad
(0.505°)		 8.64×
10-3 rad
(0.495°)		 7.66×
10-3 rad
(0.439°)		 5.37×
10-3 rad
(0.308°)		 5.32×
10-3 rad
(0.305°)		 4.83×
10-3 rad
(0.277°)		 7.24×
10-3 rad
(0.415°)		 5.40×
10-3 rad
(0.310°)
โมเมนต์ความเฉื่อย 8.48×
10-7
kgm2		 8.58×
10-7
kgm2		 8.70×
10-7
kgm2		 1.46×
10-6
kgm2		 1.49×
10-6
kgm2		 1.39×
10-6
kgm2		 3.56×
10-6
kgm2		 3.66×
10-6
kgm2
ขนาดภายนอก
(ขนาดของตัว)
(W×H×D) 		54×49×32 mm 57×54×37 mm
ความยาวทั้งหมด 74 mm 84 mm 97 mm
เส้นผ่าศูนย์กลางของเพลา φ5 mm φ8 mm φ12 mm
น้ำหนักประมาณ 140 g 160 g 250 g

20Nm ～ 2000Nm
ช่วงของการวัด ±20 Nm ±50 Nm ±100
Nm		 ±200
Nm		 ±500
Nm		 ±1000
Nm		 ±2000
Nm
ร่องคีย์ ○ ○ ○ ○ ○ ○ ○
โรตารี่เอ็น
โค้ดเดอร์		 ○ ○ ○ ○ ○
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์ ○ ○ ○ ○ ○
ที่ตั้งจุดกึ่งกลาง ○ ○ ○ ○ ○
ร่องคีย์ & ที่ตั้งจุดกึ่งกลาง ○ ○ ○ ○ ○
โรตารี่เอ็นโค้ด
เดอร์ & ที่ตั้งจุด
กึ่งกลาง		 ○ ○ ○ ○ ○
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์ & ที่ตั้งจุดกึ่งกลาง ○ ○ ○ ○ ○
แหล่งจ่ายไฟ 150 mA หรือน้อยกว่า 180 mA
หรือน้อยกว่า
ความเร็วรอบในการหมุนสูงสุด 20000
rpm		 15000
rpm		 12000
rpm		 10000
rpm		 7000
rpm		 6000
rpm
ค่าคงที่แรงบิดสปริง 5386
Nm/rad		 8428
Nm/rad		 17.3×
103
Nm/rad		 41.7×
103
Nm/rad		 117×
103
Nm/rad		 377×
103
Nm/rad		 717×
103
Nm/rad
มุมที่บิดสูงสุด 3.71×
10-3 rad
(0.213°)		 5.93×
10-3 rad
(0.340°)		 5.78×
10-3 rad
(0.331°)		 4.79×
10-3 rad
(0.275°)		 4.28×
10-3 rad
(0.246°)		 2.65×
10-3 rad
(0.152°)		 2.79×
10-3 rad
(0.160°)
โมเมนต์ความเฉื่อย 2.59×
10-5
kgm2		 2.66×
10-5
kgm2		 6.59×
10-5
kgm2		 1.40×
10-4
kgm2		 4.70×
10-4
kgm2		 2.90×
10-3
kgm2		 5.89×
10-3
kgm2
ขนาดภายนอก
(ขนาดของตัว)
(W×H×D)		 70×63×47 mm 67×63.5×56 mm 67×68×61 mm 67×78×71 mm 86×103×98 mm 86×119×111 mm
ความยาวทั้งหมด 150 mm 170 mm 177 mm 187 mm 217 mm 286 mm 306 mm
เส้นผ่าศูนย์กลางของเพลา φ20 mm φ25 mm φ30 mm φ40 mm φ60 mm φ70 mm
น้ำหนักประมาณ 670 g 1.1
kg		 1.4
kg		 2.6
kg		 7.4
kg		 10.6
kg

5000Nm ～ 10000Nm
ช่วงของการวัด ±5000 Nm ±10000 Nm
ร่องคีย์ ○ ○
โรตารี่เอ็น
โค้ดเดอร์
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์
ที่ตั้งจุดกึ่งกลาง
ร่องคีย์ & ที่ตั้งจุดกึ่งกลาง
โรตารี่เอ็นโค้ด
เดอร์ & ที่ตั้งจุด
กึ่งกลาง
ร่องคีย์ & โรตารี่เอ็นโค้ดเดอร์ & ที่ตั้งจุดกึ่งกลาง
แหล่งจ่ายไฟ 210 mA หรือน้อยกว่า
ความเร็วรอบในการหมุนสูงสุด 5000 rpm 4000 rpm
ค่าคงที่แรงบิดสปริง 1649×103 Nm/rad 3255×103 Nm/rad
มุมที่บิดสูงสุด 3.03×10-3 rad (0.174°) 3.07×10-3 rad (0.176°)
โมเมนต์ความเฉื่อย 2.01×10-2 kgm2 5.16×10-2 kgm2
ขนาดภายนอก
(ขนาดของตัว)
(W×H×D)		 97×141×137 mm 103×166×162 mm
ความยาวทั้งหมด 387 mm 447 mm
เส้นผ่าศูนย์กลางของเพลา φ90 mm φ110 mm
น้ำหนักประมาณ 21.7 kg 36.2 kg

สเปคที่ใช้ร่วมกัน
แหล่งจ่ายไฟ DC 24 V ±15％　
ช่วงของเอ้าท์พุท ±10 V DC ความต้านทานโหลดต้องมากกว่า 5 kΩ
การตอบสนอง 5 kHz
สัญญาณการหมุน 4 พัลส์ต่อ 1รอบการหมุน
โอเพ่นคอลเลคเตอร์ อัตราสูงสุด 30 V, 10 mA
ตัวกรองสัญญาณความถี่ 1 Hz ~ 1 kHz(ขึ้นอยู่กับการตั้งค่า) PASS 5 kHz
เซฟตี้โอเวอร์โหลด 500% FS
ความไม่เป็นเชิงเส้น 0.03% FS
ฮีสเตอร์รีซีส 0.03% FS
ความสามารถในการทำซ้ำ 0.03% FS
ความสามารถในการทำซ้ำ －10 ～ ＋50℃
ผลทางอุณหภูมิต่อแคลซีโร่ 0.01% FS/℃
ผลทางอุณหภูมิต่อแคลสแปน 0.01% FS/℃
สายเคเบิลที่ให้มา เคเบิลหุ้มฉนวน 12 คอร์ (2ม.) แยกปลาย
สายเคเบิล
(สามารถเลือกความยาวได้ถึง 5 m (UTMⅢ-L5))
สายเคเบิลสามารถเลือกได้ตามความเหมาะสม CATM351：เคเบิลหุ้มฉนวน 12 คอร์ (5ม.) แยกปลายสายเคเบิล
CATM312：เคเบิลหุ้มฉนวน 12 คอร์ (10ม.) แยกปลายสายเคเบิล
การรับรองเครื่องหมาย CE EMC ตามแนวทาง EN61326-1,EN61326-2-3
