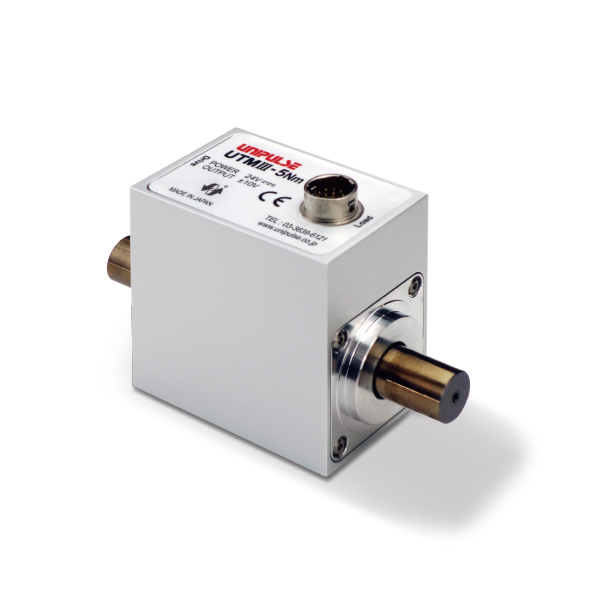

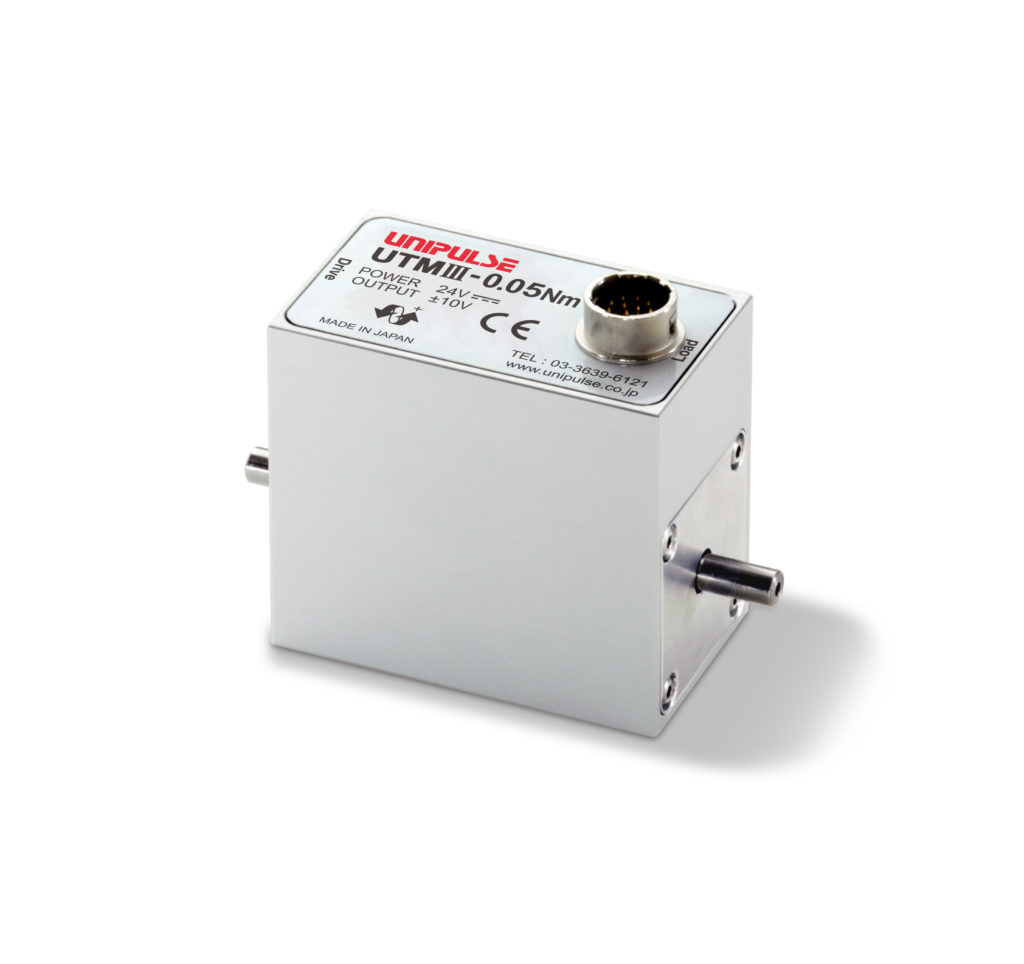

產品概要

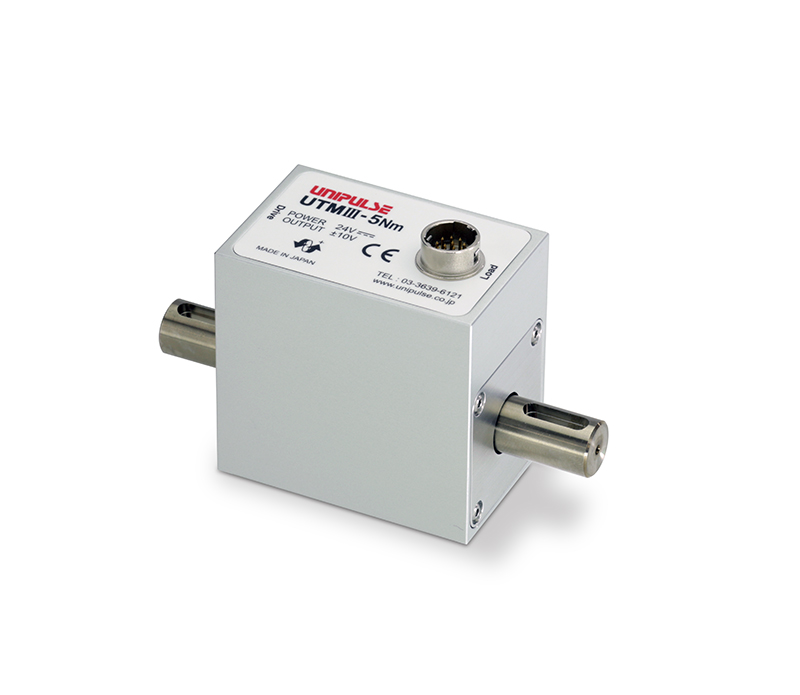

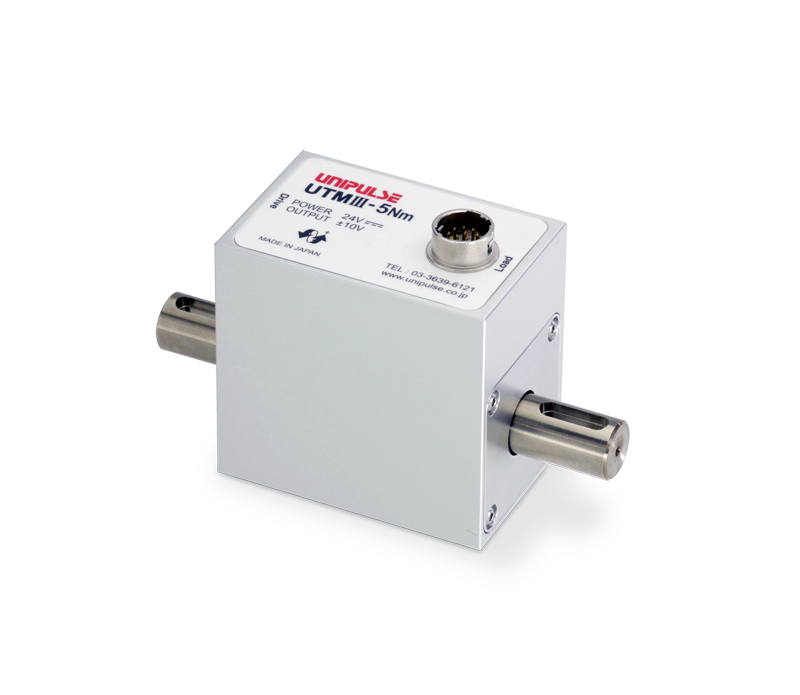

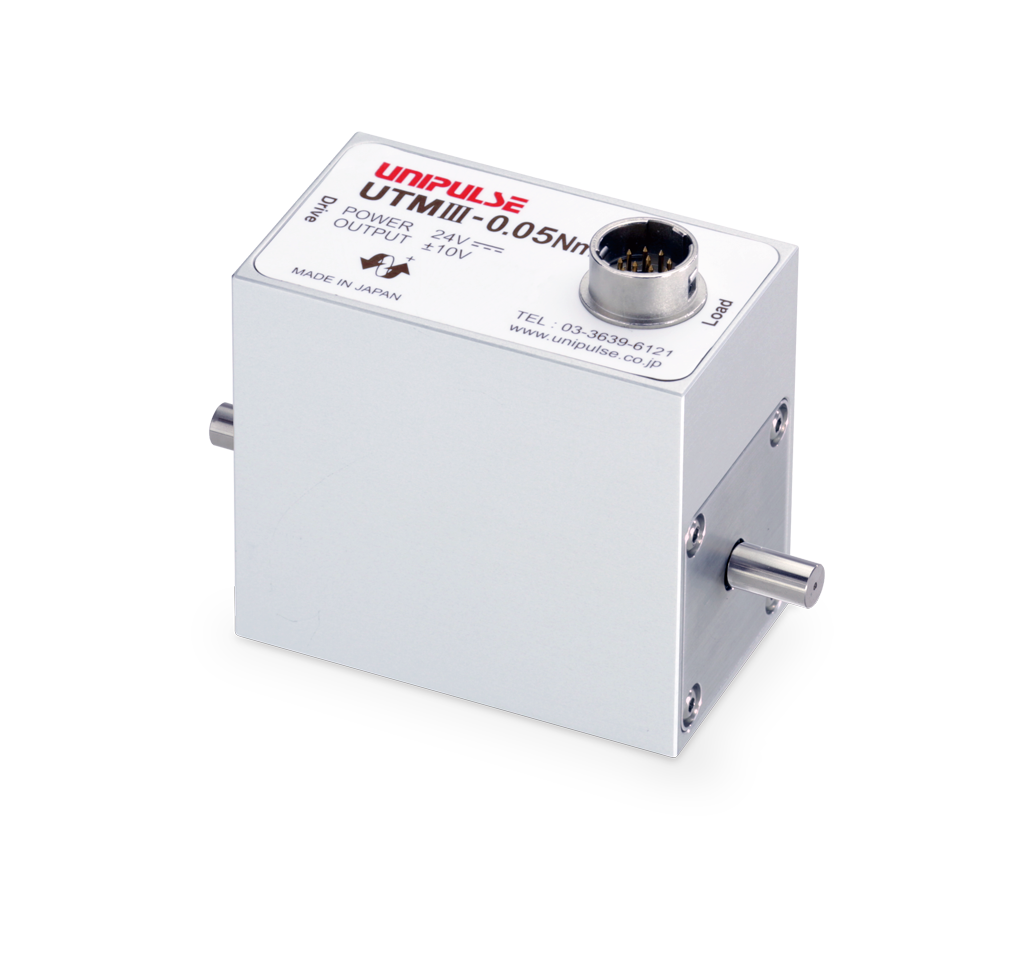

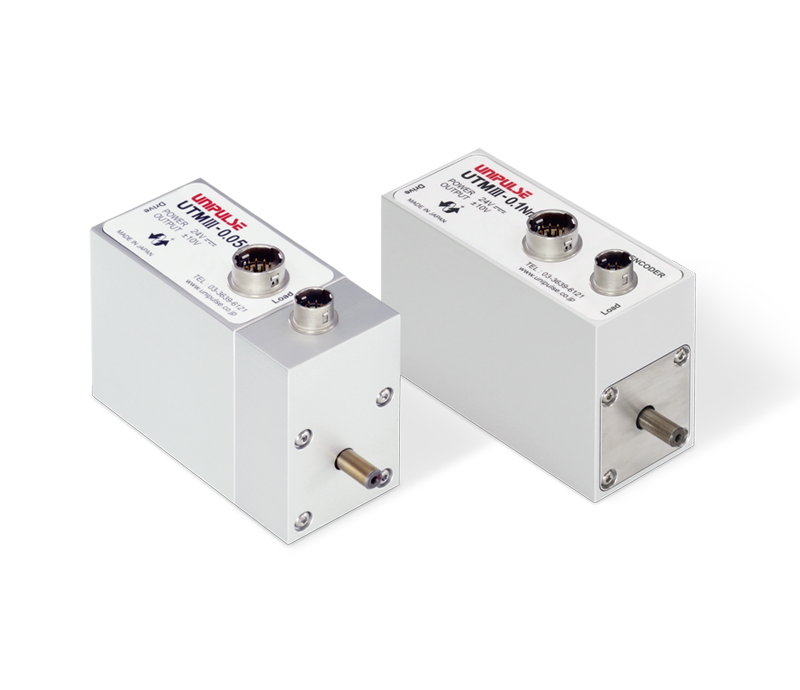

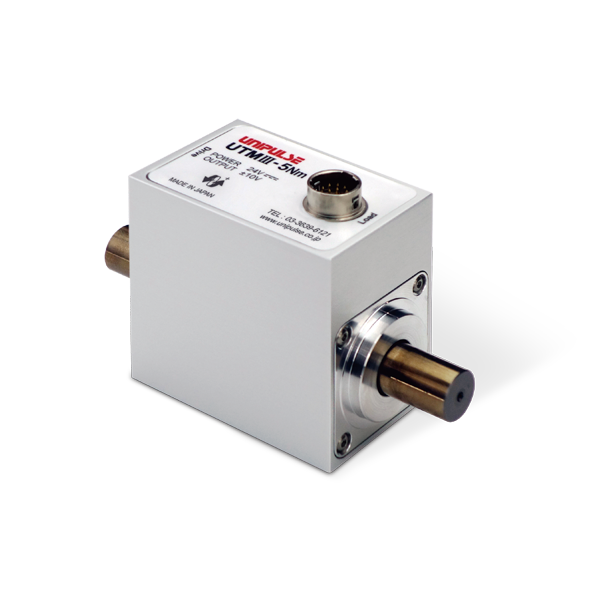

UTM新系列登場!!
備有5 kHz響應，內置濾波功能的扭矩感測器!

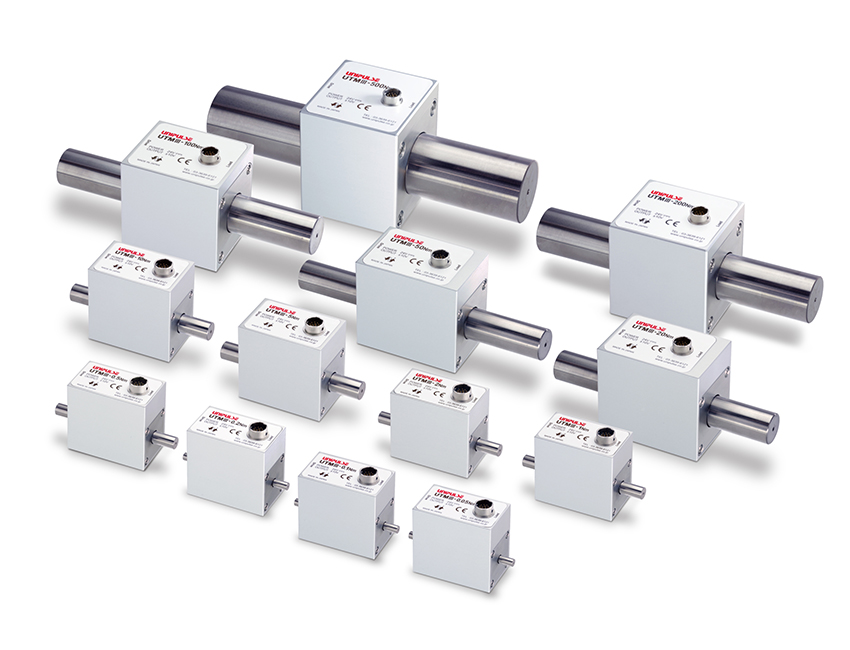

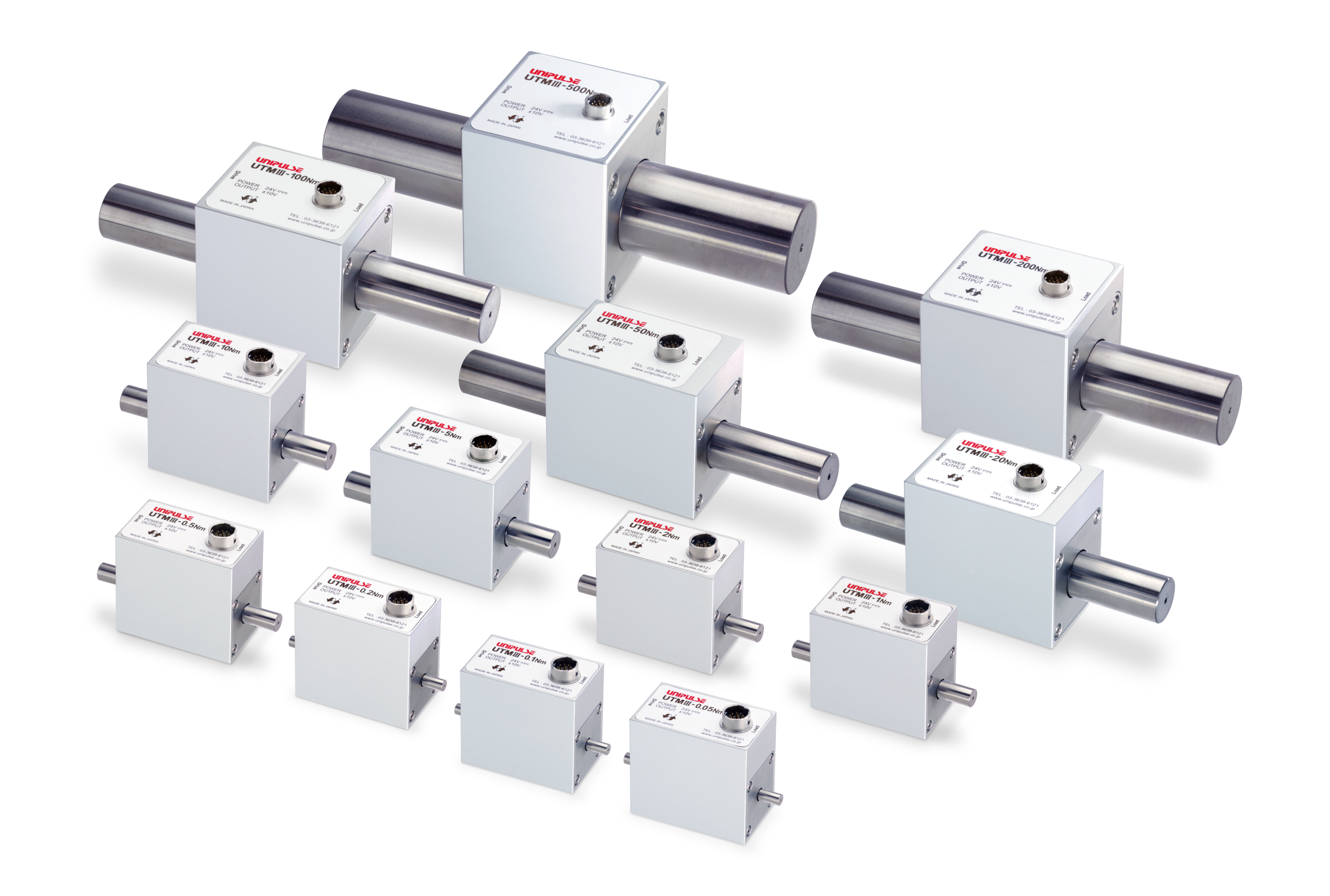

●0.05 Nm ～ 10000 Nm 17種型號規格
●類比頻寬5 kHz（採樣頻率20 kHz）的響應性能
●允許過載500%
●DC 24 V電源
●扭矩輸出±10 V
●可通過外部信號數位歸零
●RS-485通訊數位信號輸出
●旋轉信號脈衝輸出(1轉輸出4個脈波)
承受徑向力、軸向力的能力變得更強了。
大幅減小了徑向力和軸向力對扭矩有效精度的影響。

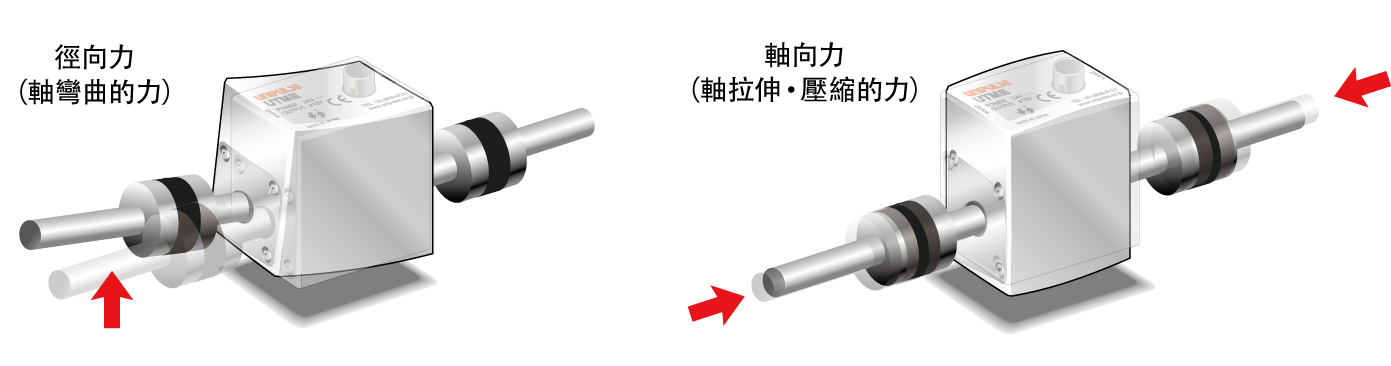

■為什麼扭矩感測器會受到扭矩以外的力呢？

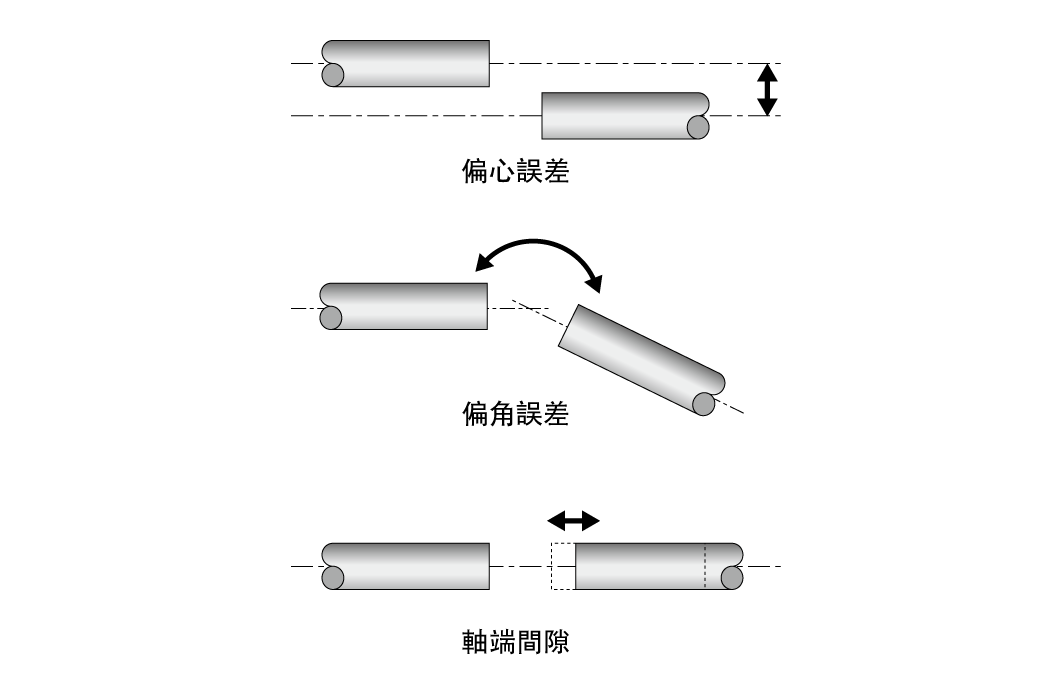

在測量扭矩中連接軸時，無論如何都會發生下圖所示的軸心誤差。
聯軸器是一種可以吸收這種不對中引起的徑向力和軸向力的產品，但是它又不能完全吸收，還是會影響扭矩檢測。
＜軸安裝時的主要誤差＞
■實驗資料

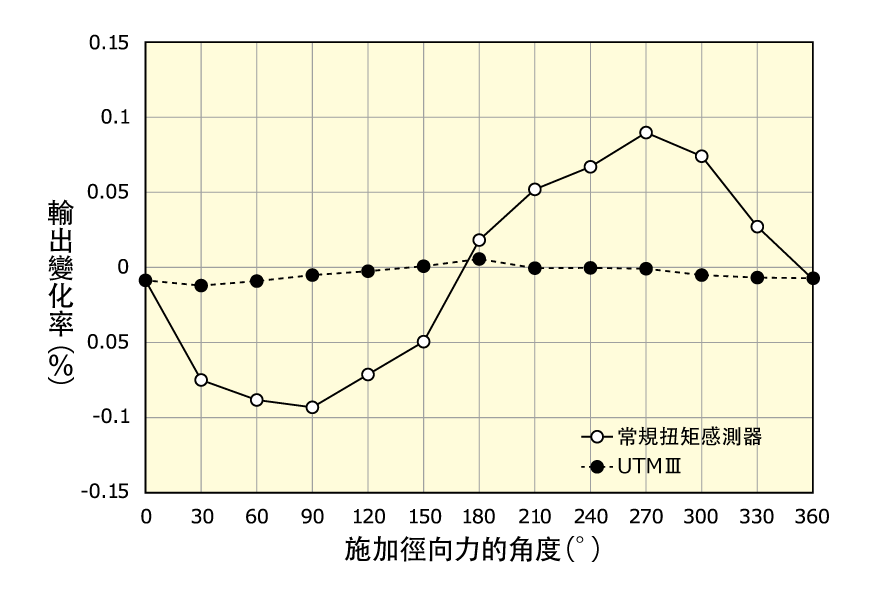

上圖表示的是將額定2 Nm的扭矩感測器的一側的軸端固定，在另一側的軸端通過軸承施加7N的徑向力時的輸出變化。
輸出根據旋轉角度不同而變化。
常規的扭矩感測器的輸出信號的個體差異最好約 0.1%，而UTMⅢ的個體差異在0.01% 以下。

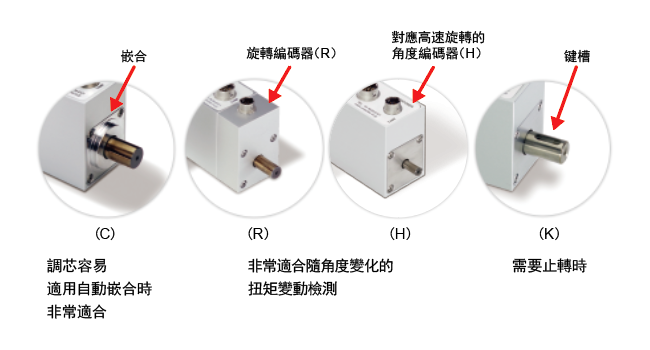

選件豐富

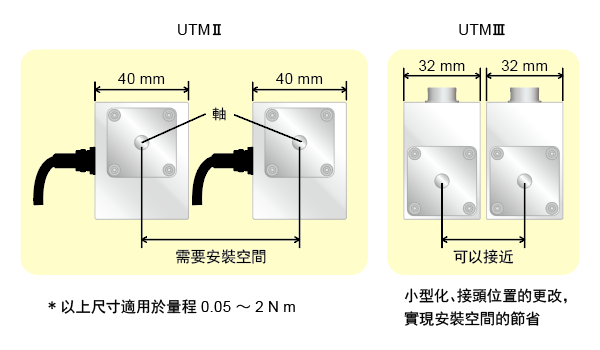

結構更緊湊，節省安裝空間

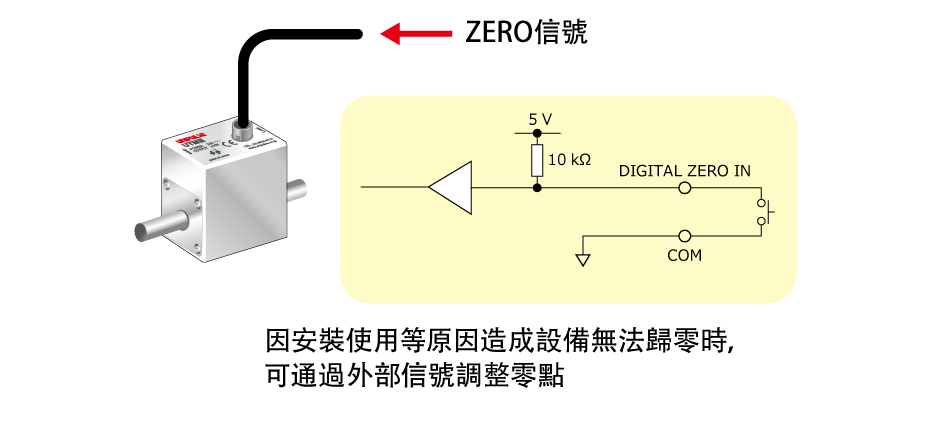

增加外部調整零點的功能

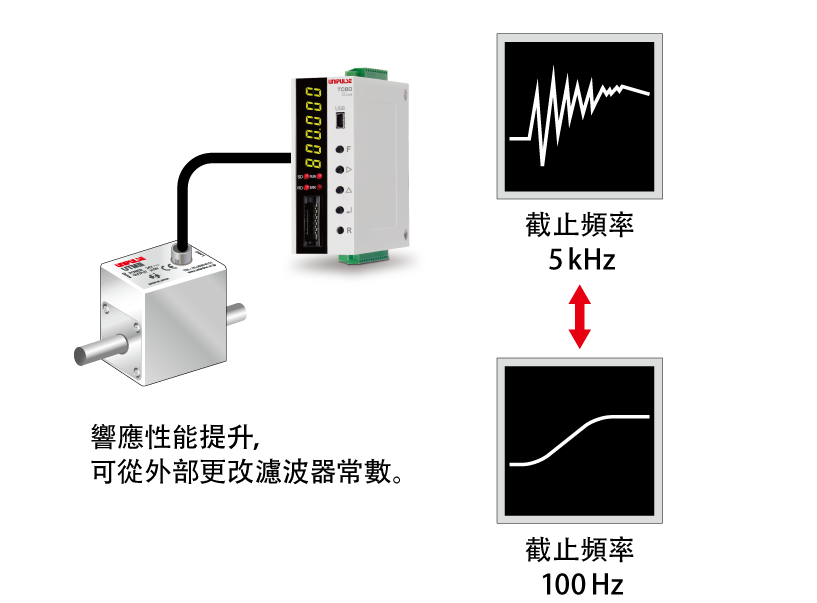

類比頻寬5 kHz、可變低通濾波器
RS-485(UNI-Format格式)通訊數位信號輸出
可直接將數位信號導入PC

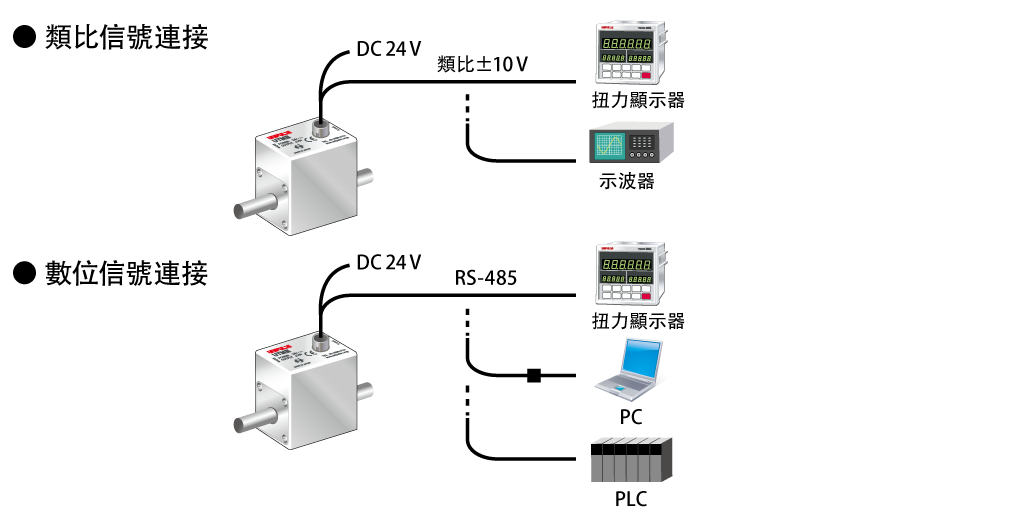

連接例

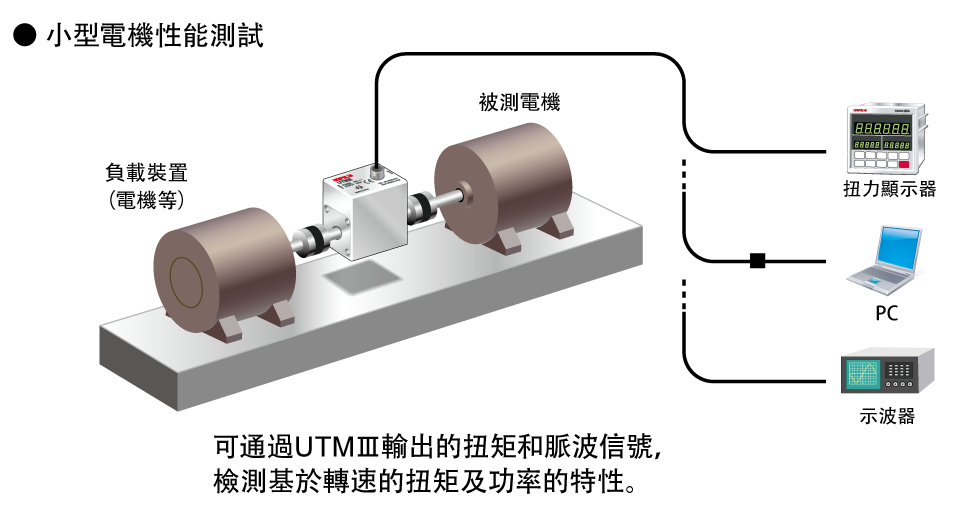

應用案例
型號構成
