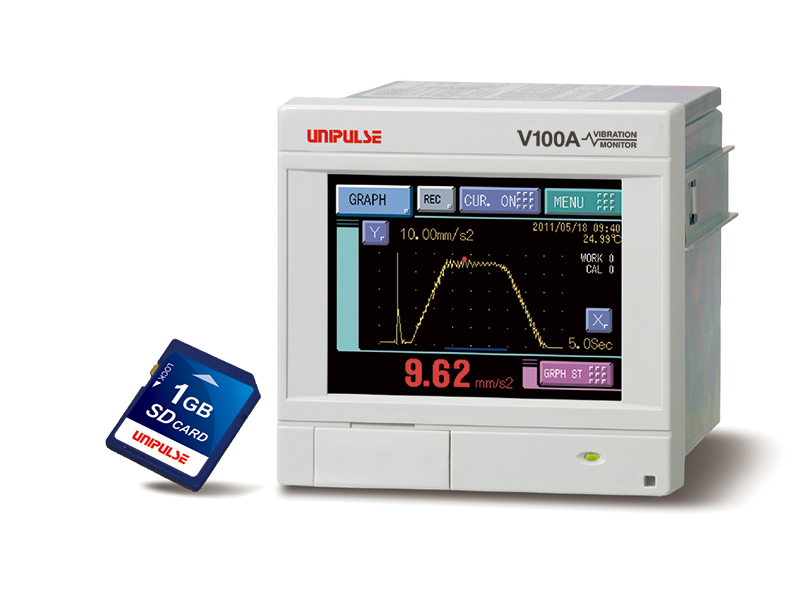

產品概要
可進行振動的測量、判斷和記錄
分析振動的強度以及頻率成分等，過特定頻率成分判定OK/NG。
感測部分為壓電電阻加速度感測、靜電容量位移感測等。
測量
- 使用帶通濾波器提取振動成分
從振動波形中清除多餘的雜波 - 使用帶阻濾波器清除雜波
只清除感應雜波等固有頻率雜波 - 振動檢測模式
振動值模式、包絡模式、峰值模式、實效值模式、波高率模式、波形率模式
判斷
- 可以比較計量結果與上下限設定值，判斷輸出

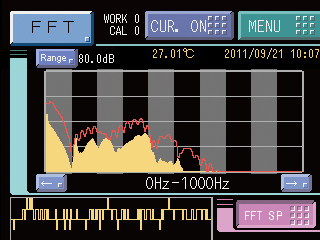

HH、HI、OK、LO、LL - 通過FFT對波形頻率進行診斷的功能
通過FFT光譜對振動輸入波形的頻率進行簡易監控。確認哪個頻率區域發生了變化，可以發現在時間軸波形中難以判斷的設備異常。
記錄
- 保存測量結果：記憶體
每個工件可以存儲和監控50次。
保存資料：時刻、重量值、單位、判斷結果、振動檢測模式、保持模式、溫度 - 保存圖形資料：記憶體
可以存儲和監控過去16次的圖形資料。 - 保存測量結果：SD卡（CSV格式）
每個工件大約保存65000次的測量結果。 - 保存測量波形：SD卡（CSV格式）
保存100次的輸入波形（每個波形或NG波形） - 保存FFT畫面：SD卡（BMP格式）
保存100次的畫面資料。
應用案例

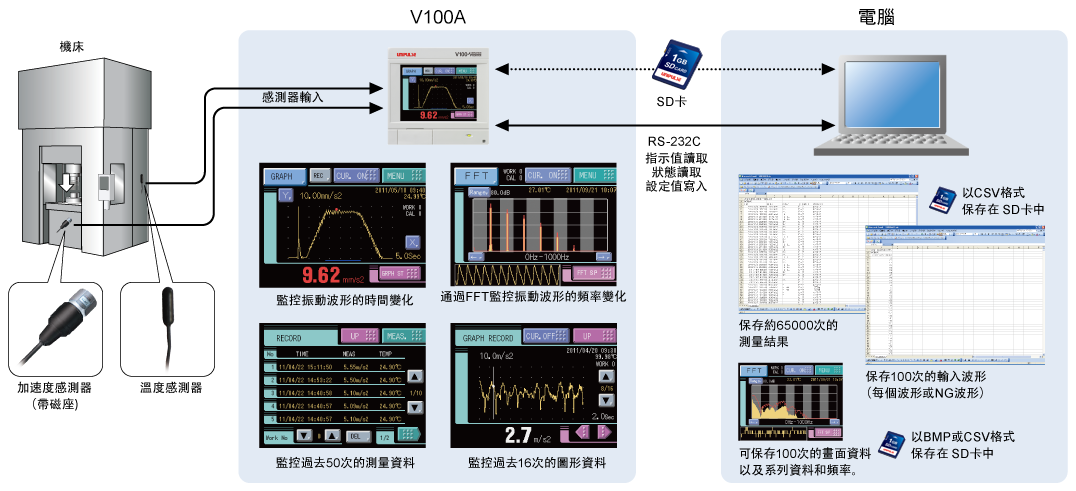

測量機床振動
■ 設備管理、異常診斷 ■ 工件加工條件設定 ■ 產品合格判斷
