製品概要
小型・軽量タイプの引張圧縮両用のロードセルです。
- 容量500 N、1 kN、2 kN、5 kN
- ステンレス製
- 小型・軽量で使いやすい引張圧縮両用のロードセル
仕様
| 型式 | UNCLB-500N | UNCLB-1KN | UNCLB-2KN | UNCLB-5KN |
|---|---|---|---|---|
| 定格容量 | 500 N | 1 kN | 2 kN | 5 kN |
| 定格出力 | 約 0.5 mV/V | 約 1 mV/V | 約 1.5 mV/V | 約 2 mV/V |
| 許容過負荷 | 120% R.C. | 150% R.C. | ||
| ゼロバランス | ±10% R.O. | |||
| 非直線性 | 0.5% R.O. 以下 | 0.15% R.O. 以下 | ||
| ヒステリシス | 0.5% R.O. 以下 | 0.15% R.O. 以下 | ||
| 繰返し性 | 0.3% R.O. 以下 | 0.1% R.O. 以下 | ||
| 補償温度範囲 | －10 ～ ＋60℃ | |||
| 許容温度範囲 | －20 ～ ＋70℃ | |||
| 零点の温度影響 | 0.5% R.O./10℃ 以下 | |||
| 出力の温度影響 | 0.5% R.O./10℃ 以下 | |||
| 入力端子間抵抗 | 約 350 Ω | |||
| 出力端子間抵抗 | 約 350 Ω | |||
| 推奨印加電圧 | 2.5 V | 10 V | ||
| 最大印加電圧 | 6 V | 15 V | ||
| 絶縁抵抗 (DC50V) |
1000 MΩ 以上 | |||
| 定格負荷での たわみ |
0.01 mm | 0.02 mm | 0.03 mm | 0.06 mm |
| 固有振動数 | 16 kHz | 19 kHz | 10 kHz | |
| ケーブル | φ3 4芯シールドケーブル 3 m 先端柳線 |
φ6 4芯 シールドケーブル 5 m 先端柳線 |
||
| カラーコード | ＋EXC:赤, ＋SIG:白, −EXC:青, −SIG:黒 SHIELD:シールド線, 黄（5KNのみ） |
|||
| ロードセル材質 | ステンレス | |||
| 重量 | 約 85 g | 約 500 g | ||
| RoHS指令 | 2011/65/EU (EU)2015/863 (UNCLB-500N,1KN,2KN のみ対応) |
― | ||
高温・低温対応については営業までお問い合わせください。(UNCLB-500N,1KN,2KN のみ対応)

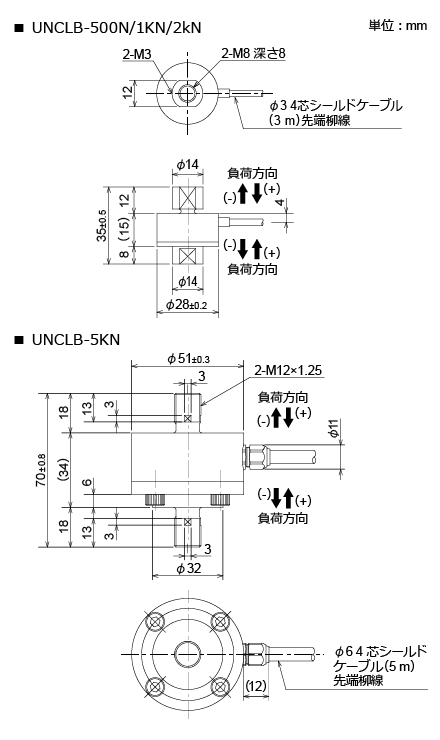

外形寸法
