F159 | UNIPULSE

Product outline

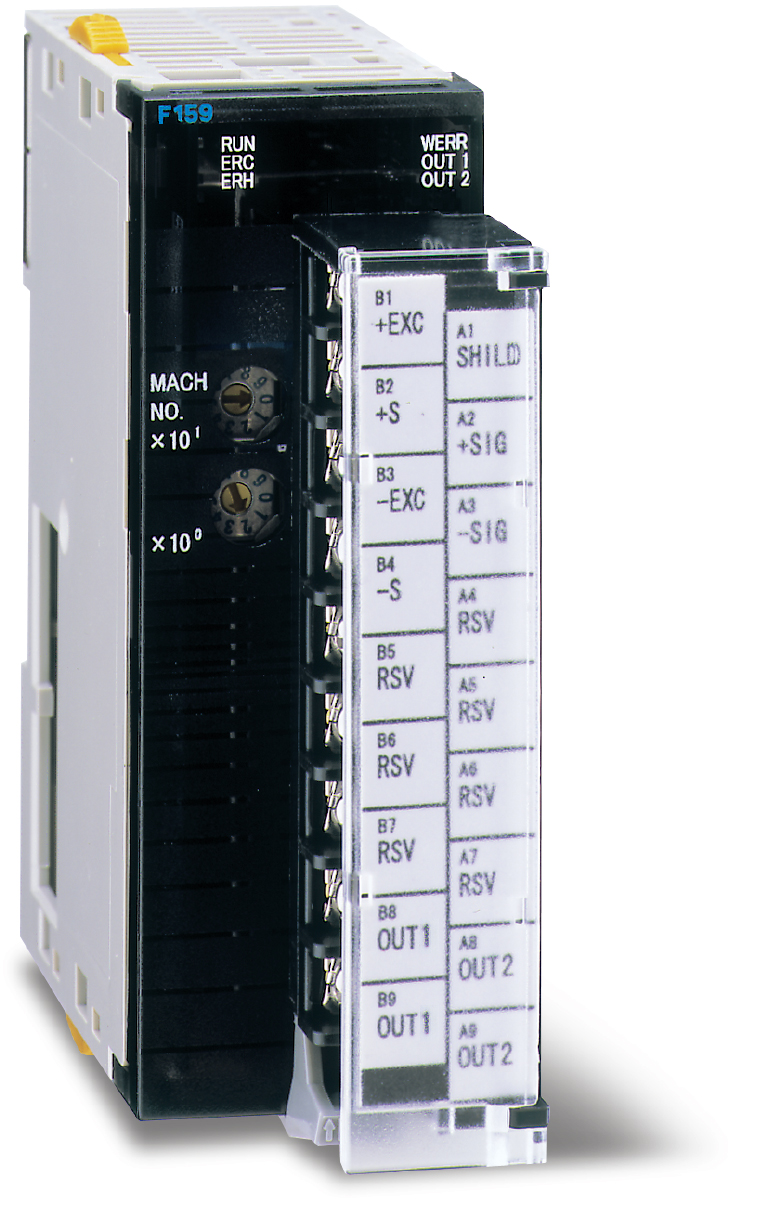

F159 là một bộ hiển thị cân cho phép kết nối trực tiếp với bộ bus OMRON SYSMAC CJ1 / CJ2 / NJ. F159 loại bỏ triệt để lãng phí thời gian và năng lượng trong hệ thống sản xuất bằng cách cắt giảm thời gian cần thiết để phát triển hệ thống cân và cải thiện quản lý bảo trì, sửa đổi cùng với khả năng dịch vụ. Đồng thời, sản phẩm hứa hẹn giảm chi phí lớn và giá trị gia tăng cao.

Về tính kết nối của dòng NJ
Bộ CPU (NJ602 / NJ501): ver.1.06 trở lên có thể kết nối
Sysmac Studio: ver.1.07 hoặc mới hơn có thể kết nối

Specifications

Phần Analog｜Phần hiển thị｜Phần cài đặt｜Vận hành chung｜Kèm theo

Phần Analog
Loadcell cabling	Dây nối Loadcell ngõ vào 6 dây (+EXC, +S, -S, -EXC, SHIELD, +SIG, -SIG), Chế độ điều khiển cảm biến
Excitation voltage	Điện áp kích thích DC 10 V±5%, Dòng tối đa.120 mA (tối đa bốn loadcell 350 có thể được kết nối song song)
Zero adjustment	Phạm vi điều chỉnh Zero 0 đến 2 mV/V Thô: Điều khiển kỹ thuật số sử dụng mạch điều chỉnh thô Tinh: Điều chỉnh tự động bằng tính toán kỹ thuật số
Điều chỉnh theo dải đo	0.3 đến 3.2 mV/V Coarse: Digital control using the coarse adjustment circuit Tinh: Điều chỉnh tự động bằng tính toán kỹ thuật số
Độ nhạy tối thiểu	0.3 μV/lần đếm
Accuracy	Độ chính xác Phi tuyến tính: trong khoảng 0.01% FS (Typ. 0.005% FS, Nhiệt độ phòng) Độ trượt Zero: trong khoảng 0.2 μV/℃ RTI Typ. 0.15 μV/℃ Độ trượt Gain: trong khoảng 15 ppm/℃ (Typ. 5 ppm/℃)
Analog filter	Bộ lọc Analog Bộ lọc thông thấp Bessel (-12 dB/oct.) Tần số cắt 2, 4, 6, 8 Hz
Bộ chuyển đổi A/D	⊿∑ Phương thức chuyển đổi, Tốc độ chuyển đổi: 500 lần/sec. Độ phân giải: 24 bit (nhị phân)
Display resolution	Độ phân giải màn hình nhỏ nhất 1/10000(1/4 độ chia cho phép) 1/40000 (1/4 Độ chia không cho phép)

Phần hiển thị
Phần hiển thị	Hiển thị trạng thái CHẠY: Đèn sáng khi hoạt động bình thường Bật khi phát hiện lỗi trong cài đặt ban đầu, lỗi liên quan đến CPU và lỗi đơn vị (tuân thủ thông số kỹ thuật của CJ1 / CJ2 / NJ). WERR: Bật khi trạng thái lỗi khối lượng cân Bật ON. OUT1: OUT1 bật ON. OUT2: OUT2 bật ON.
Terminal layout

Sơ đồ thiết bị đầu cuối
Unit No. rotary switch	Công tắc xoay Đơn vị số Chọn số đơn vị cho I/O với hiệu suất cao: 0 đến 95
DIP switch	Chức năng Khóa công tắc DIP
Đặt giá trị	･ Đặt giá trị: Được nhập từ CJ1 / CJ2 / NJ ･ Đặt lưu trữ giá trị: Giá trị khởi tạo RAM NOV (RAM không xóa) ･ Bảo vệ giá trị đặt: Sửa đổi giá trị cài đặt có thể bị cấm để bảo vệ khỏi thay đổi do nhầm lẫn (LOCK)
Setting item	Mục cài đặt ･ Giới hạn trên/ Giới hạn dưới/ Gần Zero/ SP1/ SP2/ FF CPS./ Quá/ Thiếu/ Final/ Bì ･ Thời gian không so sánh / So sánh thời gian / Thời gian Xuất tín hiệu hoàn thành / Hẹn giờ chạy tự động / Số lần tự động Zero/ Thời gian đánh giá / Qui định FF CPS. / Chức năng cân 1 (Chế độ cân, so sánh trên / dưới, so sánh giới hạn trên / dưới, so sánh gần Zero) / Chức năng cân 2 (Chế độ so sánh trên / dưới, chế độ so sánh giới hạn trên / dưới, chế độ xuất tín hiệu hoàn chỉnh, quy ước ký hiệu cho kiểm soát xả) / Chức năng cân 3 (hệ số FF CPS., FF CPS., Đếm trung bình của FF CPS., Phép trừ Bì kỹ thuật số) / Lựa chọn ngõ ra (lựa chọn OUT1, lựa chọn OUT2) / Hạn chế về phép trừ Bì / chế độ tuần tự ( Chọn chế độ, Tự động chạy khoảng, Khi bắt đầu NZ, Khi bắt đầu xác nhận giá trị trọng lượng ) / Phát hiện chuyển động (Chu kỳ, phạm vi) / Bám Zero (Chu kỳ) / Bám Zero (phạm vi) / Bộ lọc (Bộ lọc tương tự, Bộ lọc kỹ thuật số) / Chế độ ổn định (Bộ lọc kỹ thuật số 2, Chế độ phát hiện chuyển động) / Lựa chọn chức năng (Dấu thập phân, chia tỷ lệ 1/4) / Cân bằng trọng lượng / Công suất / Phân chia tỷ lệ tối thiểu / Quá Tịnh / Quá Tổng / Quy định DZ / Gia tốc trọng lực (Số Vùng) / Gia tốc trọng lực (Gia tốc) ･ Hiệu chuẩn Zero/ Hiệu chuẩn theo dải đo/ Trừ Bì/ Xóa Trừ Bì/ Trả về Zero/ Xóa trả về Zero

Vận hành chung
Power consumption	Điện năng tiêu thụ 350 Loadcell: Xấp xỉ. 300 mA (Loadcell đơn), xấp xỉ. 700 mA (bốn Loadcells song song)
Operating conditions	Điều kiện hoạt động Nhiệt độ: Hoạt động 0℃ đến +55℃ (bù chính xác áp dụng: 0℃ đến +40℃), Lưu trữ: -20℃ đến + 75 ℃ Độ ẩm: 90% RH (Không tạo hơi)
Dimensions	Kích thước 31(W)×90(H)×65(D) mm (Không gồm cá phần lắp thêm)
Weight	Khối lượng xấp xỉ 150 g

Kèm theo
Hướng dẫn sử dụng	1

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.

Download

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
Các công cụ hỗ trợ
Phần mềm
