Product outline
F388A là một bộ kiểm tra dạng sóng được tích hợp với cảm biến loại đầu ra điện áp / dòng điện có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng biểu đồ. Thiết bị có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý rất khó thu được chỉ bằng các giá trị số. Với 4000 lần mỗi giây để xử lý tốc độ cao, thiết bị cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI / LO, các chức năng giữ và chức năng phán đoán khác nhau. F388A có thể được sử dụng trong một loạt các ứng dụng như trong các hệ thống điều khiển được sử dụng trong điều khiển sản xuất, thiết bị tự động hoặc máy kiểm tra.
Màn hình cảm ứng LCD
Thiết lập vận hành có thể thực hiện dễ dàng chỉ với thao tác chạm trực tiếp trên màn hình.
Lưu trữ dữ liệu đo lường trong thẻ SD
Dữ liệu đo và giá trị cài đặt có thể được lưu (ghi) trong thẻ SD. Dữ liệu này có thể được giữ lại dưới dạng dữ liệu chất lượng được ghi lại 100% hoặc được sử dụng khi thiết lập thiết bị hoặc khi thực hiện phân tích nguyên nhân hoặc cải thiện vấn đề. Dữ liệu có thể dễ dàng chuyển đổi sang định dạng CSV và do đó dễ dàng chỉnh sửa trong Microsoft Excel hoặc tương tự.
(+) Chung/ (-) chung chia sẽ việc chọn được dạng tín hiệu điên áp thấp/ điện áp nguồn
Kiểu đầu vào của bộ này được kết hợp – dạng kết nối tín hiệu (+) (-) có thể được chọn giữa chế độ ngõ vào điện áp thấp hoặc điện áp nguồn. Nó có thể được kết nối với nhiều loại thiết bị bên ngoài như PLC.
Bộ xử lý tốc độ cao 4000 lần/s.
F388A is installed with a high-speed A/D converter and high-speed CPU that can process sensor signal input at 4000 times/sec. with this, fluctuations in narrow values will not be overlooked.
Giao diện mảng rộng
F388A cung cấp một loạt các giao diện để cung cấp sự linh hoạt trong mạng hệ thống. Khi mới bắt đầu, có Ethernet và RS-232C đã được chứng minh có thể cung cấp một liên kết trực tiếp đến các PLC tại chỗ như OMron DeviceNet hoặc MITSUBISHI CC-Link mà không cần bất kỳ thiết bị trung gian nào.
Chức năng Giữ và So sánh bằng hiển thị biểu độ xung
Các chức năng này được sử dụng để đánh giá khả năng chấp nhận các dạng sóng đo. Tùy thuộc vào loại ứng dụng, Chức năng so sánh dạng sóng và Chức năng giữ nhiều lần có thể được sử dụng chung để chuẩn đoán.
Chức năng so sánh biểu đồ
Chức năng này so sánh dạng sóng đo thực tế với dạng sóng giới hạn Hi / Lo đã cài và sẽ đưa ra chuẩn đoán NG khi bất kỳ điểm nào vượt quá dạng sóng giới hạn Hi / Lo đã đặt. Vì bộ này so sánh dạng sóng đo lường trong tổng thể, chuẩn đoán chính xác có thể được thực hiện ngay cả trong các ứng dụng không thể thu hẹp phán đoán của nó.
Chức năng giữ đa điểm
After the measuring area is divided, judgment can be carried out while type of hold (sample, peak, valley, P-P, max, min, inflection point) is interchanged at will. It is capable in specifying Hi limit value, Lo limit value and type of hold at each interval.
Hiển thị kết quả so sánh
Kết quả so sánh của Chức năng so sánh dạng biểu đồ và Chức năng giữ nhiều lần có thể được thực hiện trên màn hình. 【Kết quả (Danh sách)】 (Một màn hình đơn) và 【Kết quả (Đơn)】 (hiển thị danh sách) để lựa chọn là có thể. (40 dữ liệu mới nhất)

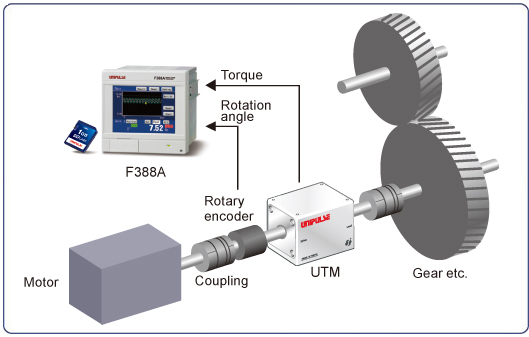

Ví dụ ứng dụng kết hợp với bộ đo Mô-men UTM
Specifications
Ngõ vào cảm biến｜Ngõ vào cảm biến cấp xung｜Phần hiển thị｜Phần cài đặt｜Vùng I/O｜thẻ nhớ SD｜Tùy chọn｜Vận hành chung
| Ngõ vào cảm biến theo Điện áp/ Dòng điện |
|
| Điện áp ngõ vào | -10 to +10 V Trở kháng ngõ vào: 1 MΩ hoặc hơn |
|---|---|
| Ngõ vào dòng | -20 đến +20 mA Điện trở đầu vào: xấp xỉ 250 Ω |
| Accuracy |
Độ chính xác phi tuyến: trong khoảng 0.02%/FS±1 chữ số (ở 10 V hoặc 20 mA ngõ vào) Trượt Zero: trong khoảng 0.2 mV/℃ RTI hoặc trong khoảng 0.4 μA/℃ RTI Trượt Gain: Trong khoảng 0.01%/℃ |
| Bộ lọc Analog | Bộ lọc thông thấp (-6 dB/oct.) Có thể chọn ở mức 10, 30, 100, 300 Hz |
| Tốc độ chuyển đổi A/D: 4000 lần/s |
Tốc độ chuyển đổi A/D: 4000 lần/s Độ phân giải: 24 bit (nhị phân) Độ phân giải hiệu quả: Xấp xỉ 1/30000 đến 10 V hoặc 20 mA ngõ vào |
| Analog voltage output |
Đầu ra điện áp Analog Mức ngõ ra: Xấp xỉ 0.6 V mỗi 1 V ngõ vào hoặc xấp xỉ 0.15 V mỗi 1 mA ngõ vào Điện trở tải: 2 KΩ hoặc hơn |
| Ngõ vào cảm biến cấp xung (open-collector) | |
| Vùng đếm nội xấp xỉ 1,000,000 | 50kHz |
|---|---|
| Internal counting range | Approx. 1,000,000 |
| Adaptable sensor |
Ngõ ra cảm biến đa dụng: Đầu ra 2 pha loại tăng dần (đầu ra tín hiệu A / B) Cũng có thể dùng đầu ra một pha(Đầu vào pha A được sử dụng. Tất cả các xung được tính là theo hướng dương.) Đặc tính kĩ thuật trạng thái ngõ ra open-collector (dạng NPN , Vceo = 30 V hoặc hơn, Ic = 30 mA hoặc hơn) |
| Phần hiển thị |
|
| Hiển thị đơn vị | TFT màu sắc với Mô-dun LCD Phần hiển thị 71(W)×53(H) mm Phân giải: 320×240 chấm |
|---|---|
| Indicated value |
Giá trị hiển thị Tải: -9999 đến +9999 Khoảng cách: -9999 đến +32000 Chấm thập phân: Chấm thập phân được chọn khi thực thiện hiệu chuẩn. 0.000, 0.00, 0.0, 0 |
| Số lần quét màn hình | Cố định ở 3 lần/s |
| Phần cài đặt |
|
| Setting method | Phương pháp cài đặt Cài đặt bởi màn hình cảm ứng |
|---|---|
| Preservation of set values | Giá trị cài đặt được lưu trữ trong NOV NOV RAM (Bộ nhớ không tự xóa RAM), Pin dự phòng dạng Li-thi-um C-MOS RAM |
| Vùng I/O |
|
| Tín hiệu ngõ vào | 16 điểm Dạng ngõ vào: (+) chung/ (-) chung Để kết nối một Transitor, kết nối loại đầu ra NPN (loại chìm) cho chân (+) chung và loại đầu ra PNP (loại nguồn) cho (-) chung. Điện áp ON: 12 V hoặc hơn, Điện áp OFF: 3 V hoặc ít hơn, Ở 24 V tải: xấp xỉ 5mA Dạng cách ly: quang |
|---|---|
| Ngõ ra tín hiệu | 16 chân Dạng ngõ ra: 0 V/ điện áp nguồn. (dạng nguồn là tùy chọn [ISC]) Transitor Ngõ ra ON khi tín hiệu ON Để kết nối một đơn vị ngõ vào như kiểu PLC, hãy kết nối chân dương chung cho 0 V và châm âm chung cho loại nguồn vào. Mức điện á: 30 V, Mức dòng điện: 30 mA Dạng cách ly: quang |
| thẻ nhớ SD | |
| Khe cắm thẻ SD | Tất cả các tham số có thể được lưu trữ và xây dựng lại. Tất cả các dạng biểu đồ so sánh có thể được lưu trữ và tái tạo. Dạng biểu đồ đo và điểm chuẩn đoán có thể tự động được lưu trữ. * Thẻ SD 1 GB được đính kèm. Xấp xỉ 80 dạng sóng có thể được ghi nhớ trong 1 MB. |
|---|---|
| Tùy chọn ( Chỉ một loại kết nối tùy chọn có thể lắp) | |
| Bảng nguồn I/O [ISC] | Kiểu đầu ra: loại nguồn Để kết nối một đơn vị đầu vào như PLC, hãy kết nối (-) chung. |
|---|---|
| Giao diện DeviceNet [ODN] | Có thể kết nối với OMRON CompoBus/D. All parameters can be read and written. All comparison waveforms can be read and written. Measurement waveforms and judgment points can be read. |
| Giao diện CC-Link [CCL] | Liên kết trực tiếp với thiết bị Mitsubishi (đa mục đích). All parameters can be read and written. Có thể đọc được các điểm chuẩn đoán |
| Giao diện Ethernet [ETN] | Cho phép đọc và ghi tất cả các thông số. Measurement waveforms and judgment points can be read. |
| Vận hành chung |
|
| Điện áp nguồn cấp | DC 24 V (±15%) |
|---|---|
| Công suất tiêu thụ | 20 W tối đa |
| Dòng ngõ vào (Typ) | 2 A, 10 msec (ở nhiệt độ thí nghiệm, khởi động nguội) |
| Điều kiện vận hành | Vùng nhiệt độ vận hành: -10 đến +40℃, Vùng nhiệt độ lưu trữ: -20 đến +60℃ Độ ẩm: 85%RH hoặc thấp hơn (không đọng hơi) |
| Kích thước | 96(W)×96(H)×117.3(D) mm (Không bao gồm các phần kết nối) Kích thước cắt lỗ gá: 92×92 (+1-0) mm |
| Khối lượng | xấp xỉ 1.0kg |
Tùy chọn phụ kiện
| Dòng | |
| DTC1 | khay cho F381A (với nguồn AC) |
|---|---|
| SD1G | thẻ 1 GByte |
| SD2G | thẻ 2 GByte |
| CA81-232X | miniDIN-D-Sub9p cáp chéo |
| CN52 | FCN Đầu nối I/O (có nắp) |
| CN57 | FCN Đầu nối I/O (với nắp chéo) |
| CN60 | chân tròn DIN 8p Đầu nối cho RS-232C |
| CN71 | Đầu nối CC-Link |
| CN81 | Đầu nối Analog I/O |
| CND01 | Đầu nối DeviceNet |
| GMP96×96 | Gói cao su |
Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
