Phác thảo sản phẩm

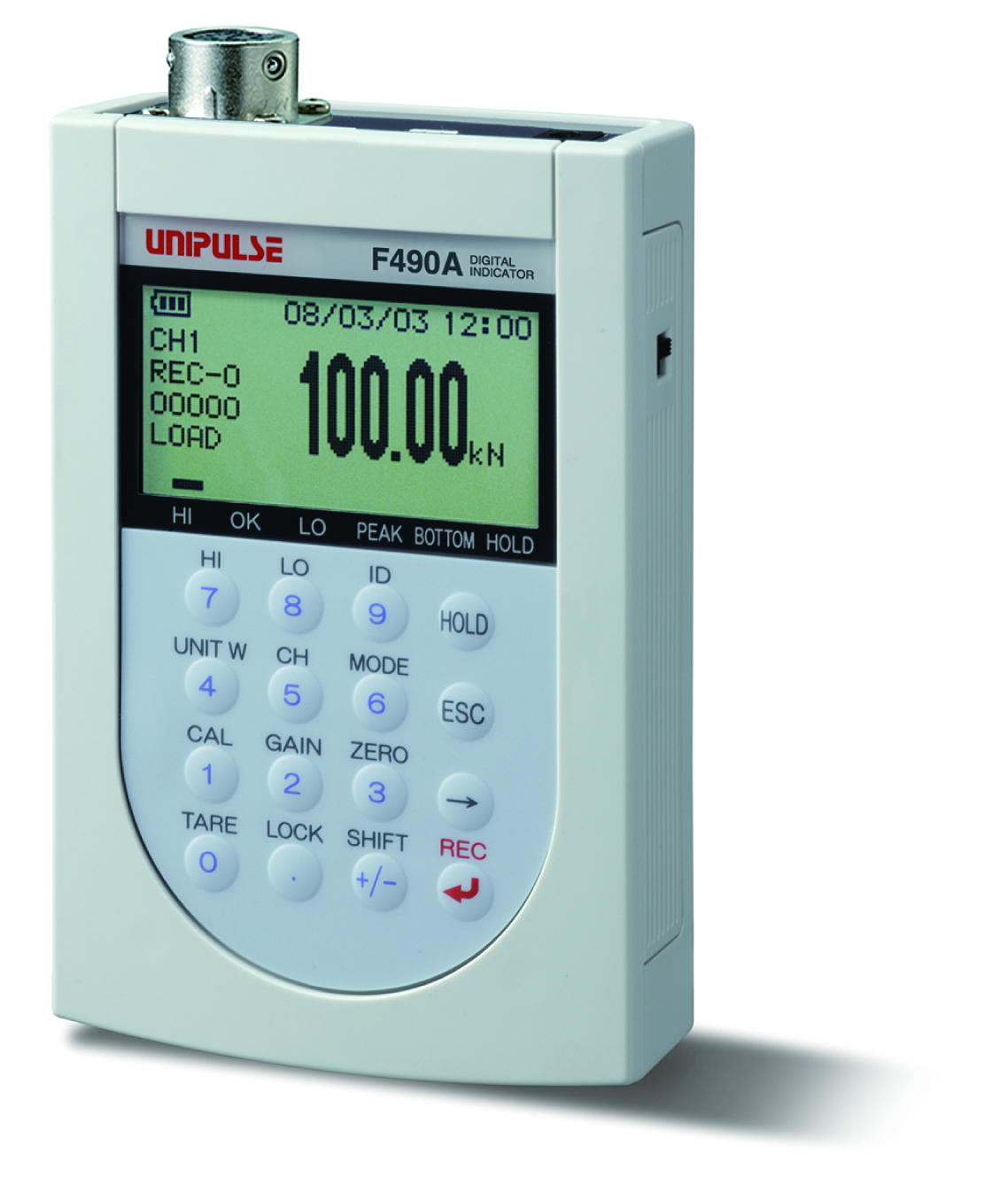

F490A là một bộ hiển thị số cầm tay nhỏ gọn, nhẹ cho các cảm biến loại đo biến dạng(strain gauge) cho phép đo tải, áp suất và mô-men xoắn. Dữ liệu đo được ghi ở định dạng CSV trong bộ nhớ trong của thiết bị và có thể được tham chiếu và sao chép qua giao diện USB. F490A được trang bị các chức năng đáp ứng như hiển thị nhiều thông tin, bốn loại chức năng giữ bao gồm Đỉnh và Thung lũng, chức năng đa hiệu chuẩn cho phép lưu trữ sáu kênh giá trị hiệu chuẩn và cho phép chúng được chọn bởi cảm biến và chức năng so sánh giới hạn HI/LO. Hoạt động bằng pin kiềm AA cho phép việc sử dụng liên tục trong khoảng. 30 giờ *.
* Có thể kết nối với cảm biến dòng 350 Ω trong khi đèn nền tắt.

Đặc điểm kỹ thuật

Phần Analog｜PHẦN HIỂN THỊ｜PHẦN THIẾT LẬP｜BỘ GHI｜Chức năng giữ｜Chế độ đo｜Chế độ hiển thị｜Giao diện｜Vận hành chung｜Kèm theo

Phần Analog
Điện áp kích thích DC 3 V±10%, Ngõ ra dòng: trong vòng 35 mA
Phạm vi đầu vào tín hiệu -3.0 đến + 3.0 mV/V
Phạm vi hiệu chuẩn -3.0 đến -0.05 mV/V, +0.05 đến +3.0 mV/V
Độ chính xác Phi tuyến tính: trong phạm vi 0.02%/FS (tại đầu vào 3.0 mV/V )
Trượt Zero: trong khoảng 0.3 μV/℃ RTI
Trượt Gain: trong vòng 5 ppm/℃
Bộ chuyển đổi A/D Tốc độ: Lựa chọn từ 80,400, hoặc 1200 lần/giây
Độ phân giải: 24 bit (nhị phân) Xấp xỉ 1/30000 tại đầu vào 3.0 mV/V
PHẦN HIỂN THỊ
Bộ hiển thị Màn hình LCD đen trắng 128×64 dot
Giá trị đo được 5 chữ số: -99999 đến +99999
Dấu: Chiều cao ký tự: 14 mm
Hiển thị trạng thái Hiển thị trạng thái1: R (Ghi âm) / A (Bộ nguồn AC đang sử dụng) / U (USB đang kết nối) / N (Đọc RAM NOV) / B (Pin dự phòng bất thường)
Hiển thị trạng thái2: HI / OK / LO / Đỉnh / Đáy / GIỮ
PHẦN THIẾT LẬP
Các mục cài đặt ･ Bì*/ hiệu chuẩn theo ngõ vào tương đương / hiệu chuẩn dải đo / hiệu chỉnh Zero (một Nhấn về Zero) / cài đặt đơn vị khối lượng * / cài đặt kênh / cài đặt HI / cài đặt LO / cài đặt ID máy * / khóa cài đặt giá trị
･ Đơn vị / bộ lọc kỹ thuật số / MD (thời gian, phạm vi) / ZT (thời gian, phạm vi) / gần Zero / Trả về Zero / tỷ lệ tối thiểu / Tốc độ lấy mẫu ADC
･ Dữ liệu / còi / đèn nền / tự động tắt / hiển thị phiên bản / kiểm tra bộ nhớ / khởi tạo
･ Giữ: chế độ / phạm vi / mức bắt đầu / mức kết thúc / Giám sát thời gian
･ Đồ thị: trục thời gian * / chế độ * / cạnh kích hoạt * / mức kích hoạt * / kích hoạt trước *
･ Chế độ hoạt động / Chế độ so sánh HI / LO / chế độ đo * / chế độ ghi * / đầu ra thời gian thực *
* Không thể sử dụng ở chế độ hoạt động đơn giản
BỘ GHI
Chức năng ghi ･ Ghi khi phát hiện sự ổn định
･ Ghi lại giá trị Giữ tại thời điểm cho phép giữ
･ Ghi theo thời gian (ghi dữ liệu ở mỗi khoảng thời gian cố định)
･ Ghi dữ liệu biểu đồ (ghi dữ liệu hiển thị trong biểu đồ)
Chức năng ghi Bộ nhớ trong
Phương thức ghi Phương thức ghi Dạng chữ của định dạng CSV
Ghi dữ liệu ID, số lượng bản ghi, dữ liệu ghi, kênh đo, giá trị đo, đơn vị
Số lượng dữ liệu ghi Số lượng dữ liệu ghi lên đến 20,000 dữ liệu
Chức năng giữ
･ Chế độ giữ: Giữ đỉnh / giữ đáy / giữ đỉnh đến đỉnh / giữ mẫu
･ Vùng giám sát dữ liệu: Tất cả phạm vi / cấp độ / cấp độ + thời gian
Chế độ đo
Load measuring/ counting
Chế độ hiển thị
Giá trị đo, đồ thị, dữ liệu ghi lại, giá trị đo (tương đương mV/V)

Giao diện
Giao diện USB (Chuẩn giao tiếp: Tuân thủ USB Ver.1.1, Tốc độ giao tiếp: Tốc độ đầy đủ, Lớp: Lưu trữ hàng loạt và cổng COM ảo, HĐH: Windows 7/Windows 10)

･ Tập tin hoạt động F490A được nhận diện như một ổ đĩa, cho phép tham chiếu và sao chép tập tin.
･ Cổng COM ảo Đặt giá trị có thể được đọc và ghi bằng phần mềm đầu cuối.
･ Ngõ ra thời gian thực Dữ liệu được đo là đầu ra liên tiếp trên USB.

Vận hành chung
Nguồn bên trong Pin nguồn kiềm AA hoặc pin hydride kim loại niken (4)
Nguồn bên ngoài Nguồn điện bên ngoài Bộ chuyển đổi AC chuyên dụng (Tùy chọn)
Dòng điện tiêu thụ Dòng tiêu thụ Khi cảm biến 120 Ω được kết nối: Khoảng. 60 mA (tắt đèn nền)
Khi cảm biến 120 Ω được kết nối: Khoảng. 70 mA (bật lại đèn nền)
Nguồn dự phòng Giá trị cài và dữ liệu ghi được duy trì bằng pin lithium (thời gian bảo hành 5 năm trở lên)
Thời gian sử dụng liên tục Khi cảm biến 350 Ω được kết nối: Khoảng. 30 giờ (tắt đèn nền)
Khi cảm biến 120 Ω được kết nối: Khoảng. 12 giờ (tắt đèn nền)
Điều kiện hoạt động Nhiệt độ:-10℃ đến +40℃
Độ ẩm: 80%RH hoặc thấp hơn (không tạo hơi)
Các kích thước ngoài Kích thước 86 (W) × 132 (H) × 30 (D) mm (Không bao gồm các phần kết nối)
Khối lượng Khối lượng xấp xỉ 290 g (Bao gồm khối lượng pin xấp xỉ 95 g)
Dấu chứng nhận CE EMC trực tiếp: EN61326-1
Tiêu chuẩn an toàn: EN62311
Kèm theo
Đầu nối Cảm biến 1
Pin AA alkaline 4
CD-ROM 1
Hướng dẫn vận hành 1

Tùy chọn phụ kiện

Mã sản phẩm Mô tả
AP0516 Bộ chuyển đổi AC đặc biệt
MACP-0520 Bộ chuyển đổi AC đặc biệt (for free power source)
TM400 AC CABLE EU Cáp AC (dành cho châu âu)
CA81-USB Cáp USB 1.8 m miniUSB-computer
CBB-01-4W Đầu nối khối đầu cuối 4 dây


Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
