Product outline

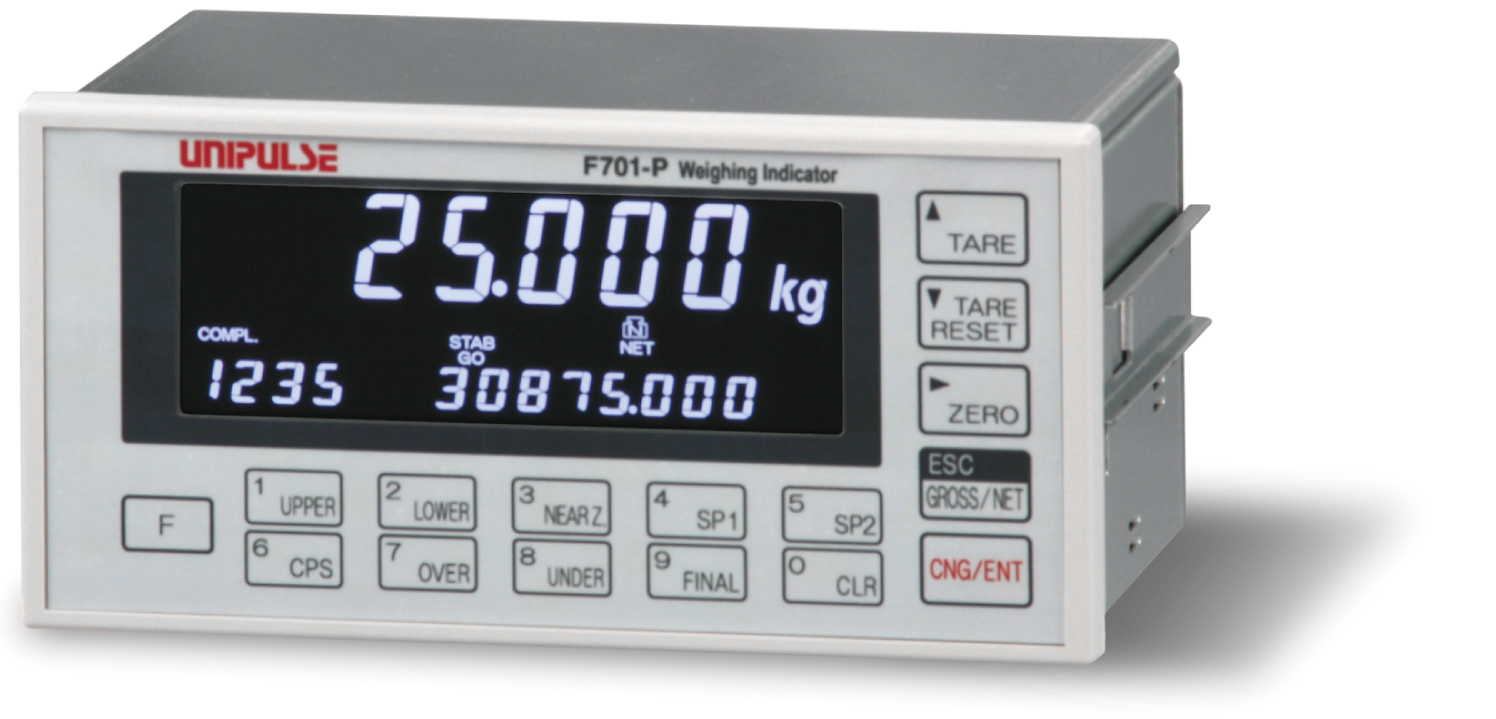

F701-P là một bộ hiển thị cân có các chức năng tiện lợi và khả năng hoạt động để cân như bộ khuếch đại có độ chính xác cao, lấy mẫu nhanh, chức năng so sánh Giới hạn trên-dưới, chức năng cân và chức năng tích lũy.

Thông số kỹ thuật

Phần Analog｜Phần cài đặt｜Tín hiệu ngoại vi｜Phần hiển thị｜Vận hành chung｜Kèm theo

Phần Analog
Điện áp kích thích	DC 5 V±5% Dòng điện đầu ra: trong vòng 90 mA Loại Ratio metric (Có thể kết nối song song tối đa sáu ô tải 350 Ω.)
Phạm vi đầu vào tín hiệu	-0,5 đến 3,0 mV/V
Phạm vi điều chỉnh Zero	Điều chỉnh tự động bằng thao tác kỹ thuật số -0.2 to 2.0 mV/V
Phạm vi điều chỉnh dải đo	Điều chỉnh tự động bằng thao tác kỹ thuật số 0.3 to 3.0 mV/V
Độ nhạy đầu vào tối thiểu	0,15 μV/lần
Độ chính xác	phi tuyến tính: trong khoảng 0,01%/FS Độ trượt Zero: 0,025 μV/℃ RTI typ. Độ trượt Gain: 1 ppm/℃ typ.
đổi A/D	Bộ chuyển Tốc độ chuyển đổi: 300 lần/giây. Độ phân giải chuyển đổi: 24 bit (nhị phân)
Độ phân giải hiển thị tối thiểu	1/10000

Phần cài đặt
Phương pháp cài đặt	Cài đặt được thực hiện bằng các phím màng. Ngoài ra, cài đặt có thể được thực hiện từ máy tính chủ thông qua giao diện RS-485.
Bộ nhớ của giá trị cài đặt	F-RAM (RAM không thay đổi)
Bảo vệ giá trị cài đặt	Phần mềm LOCK có thể được đặt từ tham số như “Giá trị đặt” và “Hiệu chuẩn”
SCác mục cài đặt	Giới hạn trên / Giới hạn dưới / Gần Zero / Điểm đặt 1 / Điểm đặt 2 / Bù / Trên / Dưới / Cuối cùng / Thời gian ức chế so sánh / Thời gian phán đoán / Thời gian đầu ra hoàn thành / Chức năng cân 1 / Cài đặt bì / Hiển thị bì / Bộ lọc thông thấp kỹ thuật số / Bộ lọc trung bình chuyển động / Phát hiện chuyển động / Bám Zero (Chu kỳ) / Bám Zero (Phạm vi) / Tổng số lựa chọn so sánh / Tổng giới hạn (cao 4 chữ số) / Tổng giới hạn (dưới 5 chữ số) / Giới hạn đếm / Vô hiệu hóa phím / LOCK / Lựa chọn đầu vào / Lựa chọn đầu ra / Mật khẩu / Giá trị khối lượng cân bằng / Sức chứa / Độ chia tối thiểu / Giá trị quy định DZ / Lựa chọn hiển thị / Gia tốc trọng lực / Hiệu chuẩn Zero / hiệu chuẩn dải đo / Cài đặt RS-485 I/F / Loại giao tiếp / RS-485 ID / Thời gian trễ truyền

Tín hiệu ngoại vi (Bạn có thể chỉ định loại PNP (Source) hoặc loại NPN (Sink) khi đặt hàng F701-P.)
Tín hiệu đầu ra (4)	Chọn từ COMPL./ SP1 / SP2 / SP3 / HI / GO / LO / STAB / WEIGHT ERROR / TOTAL FINAL Tại tín hiệu ON, đầu ra transistor ON. * Điện áp bên ngoài phải được chuẩn bị riêng bởi khách hàng.
Tín hiệu đầu vào (4)	Chọn từ G / N / D / Z ON / TARE ON / TARE OFF / ACCUMULATION CLEAR / HOLD / JUDGE Tiếp xúc (rơle, công tắc, v.v.) hoặc không tiếp xúc (bóng bán dẫn, bộ thu mở, v.v.) có thể được kết nối. * Điện áp bên ngoài phải được chuẩn bị riêng bởi khách hàng.
Giao tiếp	485: Giao tiếp truyền thông RS-485 (Chọn từ Modbus-RTU và định dạng gốc)

Phần hiển thị
Display	Hiển thị chiều cao ký tự 18,5 mm, Hiển thị số trên LCD (7 chữ số) Hiển thị phụ: 7.3 mm chiều cao ký tự (14 chữ số)
Giá trị hiển thị	5 chữ số, dấu: hiển thị âm ở chữ số cao nhất
Giá trị tích lũy	9 chữ số * Điều này có thể thay đổi “Đếm tích lũy” (4 chữ số), “Số cuối cùng (5 chữ số)”
Tần số hiển thị	Chọn từ 1, 2, 5, 10, 20 lần/giây. (Tốc độ hệ thống là 300 lần/giây.)
Dung lượng	5 chữ số
Độ chia tối thiểu	Cài đặt cho phép trong phạm vi từ 1 đến 50
Điểm thập phân	Chọn từ 0, 0.0, 0.00, 0.000
Hiển thị vượt	LOAD: Đầu vào qua bộ chuyển đổi A/D , OFL1: Vượt khối lượng tịnh, OFL2: Độ chia Capacity +9, OFL3: Vượt khối lượng tổng
Tâm Zero Điểm	Điểm Zero thực hoặc tâm của mỗi giá trị được hiển thị.
Hiển thị trạng thái	COMPL./ SP3 / SP2 / SP1 / HI / GO / LO / ZT / NZ/ HOLD / ZALM / STAB / TARE / NET / GROSS / CZ

Vận hành chung
Nguồn điện áp	AC 100 đến 240 V (+10% -15%) (tích hợp nguồn công suất 50/60 Hz)
Công suất tiêu thụ	2 W typ.
Dòng khởi động	1,5 A, 0,7 mSec: Điều kiện tải trung bình AC 100 V (khởi động lạnh ở nhiệt độ phòng) 2.5 A, 0.7 mSec: Điều kiện tải trung bình AC 200 V (khởi động lạnh ở nhiệt độ phòng)
Điều kiện nhiệt độ	hoạt động…hoạt động -10℃ to +40℃, Lưu trữ -20℃ to +85℃ Độ ẩm từ 85% trở xuống (không ngưng tụ)
Kích thước	192 (W) × 96 (H) × 102 (D) mm (Không bao gồm các phần nhô ra)
Kích thước cắt của bảng điều khiển	186 (+ 2-0) (W) × 92 (+ 1-0) (H) mm * Độ dày của bảng cài đặt: 2.0 đến 3.2 mm
Khối lượng	xấp xỉ. 1.3 kg

Kèm theo
Dây nguồn đầu vào AC (Giải danh nghĩa 125 V) 3 m	1
Cáp Jumper	2
Khớp nối	1
Hướng dẫn vận hành	1
Gioăng cao su	1
Load cell input connector terminal block ^*1	1
Load cell input connector terminal block ^*1	1
External input/output signal terminal block ^*1	1

*1 Already mounted on the main unit

Phụ kiện tùy chọn

(Same accessory as the attached one)

Model
CN80	CN80 Thiết bị đầu cuối kết nối đầu vào Loadcell (7P) (Same accessory as the attached one)
CN86	AC power input terminal block (Same accessory as the attached one)
CN88	External input/output signal terminal block (Same accessory as the attached one)

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
