F805AT

Tổng quan thiết bị

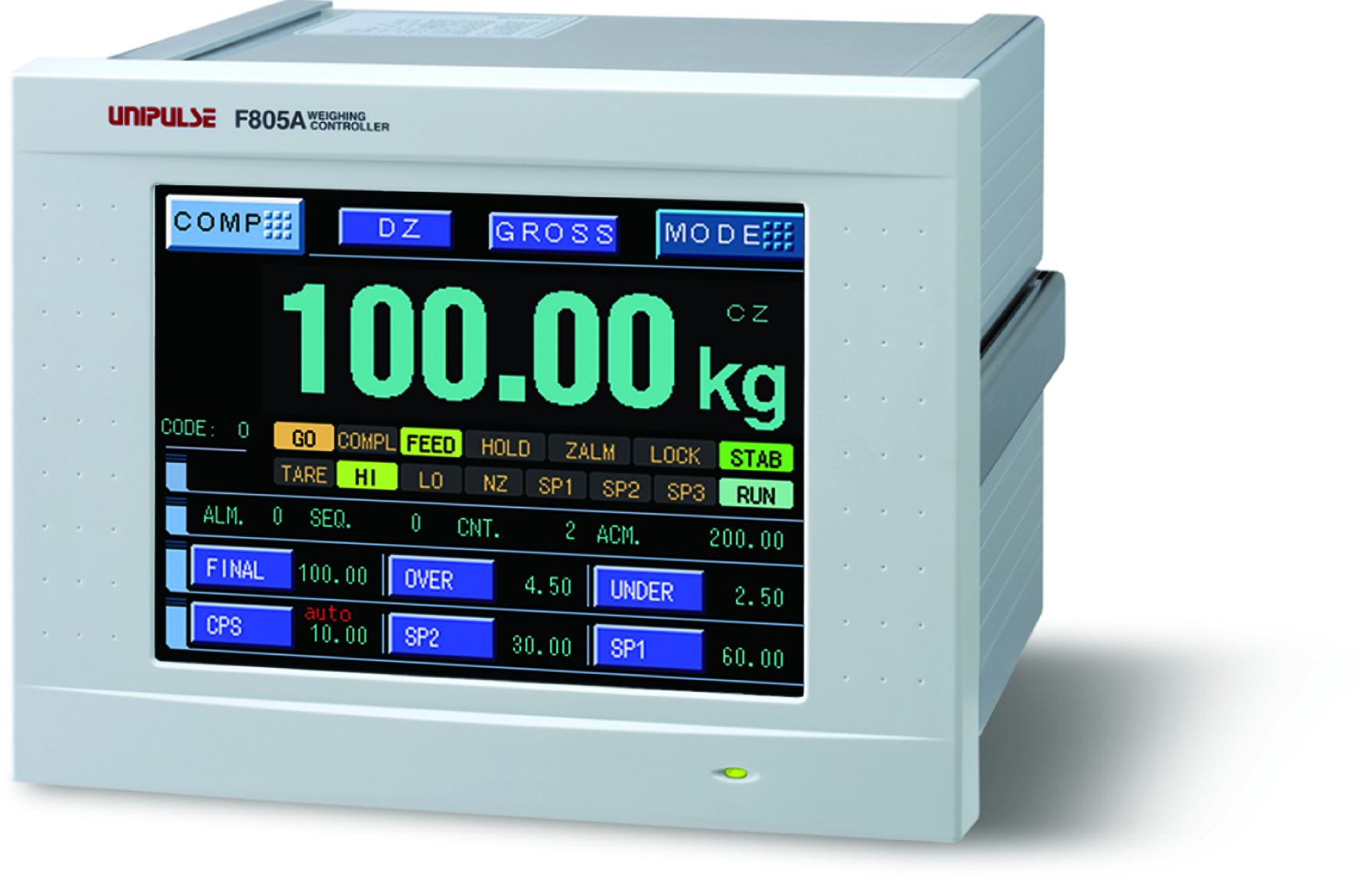

F805AT sử dụng bảng điều khiển cảm ứng LCD màu cho phép thao tác đơn giản và thoải mái bằng cách tăng cường khả năng hiển thị khối lượng, hiển thị giá trị cài đặt khác nhau và hiển thị trạng thái. Thiết bị cung cấp khả năng chuyển đổi A/D và xử lý kỹ thuật số tốc độ cao với tốc độ hoạt động 1000 lần / giây Có một số giao diện cho phép kết nối trực tiếp với các PLC chính bao gồm OMRON DeviceNet và MITSUBISHI CC-Link. F805AT, được phát triển dành riêng cho các hệ thống cân, là một thiết bị đầy đủ chức năng thuộc loại tất cả trong một, xứng đáng được gọi là dòng hiển thị cân hàng đầu.

Thông số kỹ thuật

Phần Analog｜Phần cài đặt｜Phần I / O｜Phần hiển thị｜Vận hành chung｜Tùy chọn｜Kèm theo

Phần Analog
Điện áp kích thích	DC 10 V hoặc 5 V ± 5% (điều chỉnh kỹ thuật số), Dòng điện đầu ra; trong phạm vi 120 mA, loại cảm biến từ xa (có thể kết nối song song tối đa 4 loadcell ở 350 Ω .)
Điều chỉnh Zero phạm vi	0 đến khoảng. 2 mV/V (điều chỉnh kỹ thuật số)
Phạm vi điều chỉnh Gain	0.3 đến 2.0 mV/V (điều chỉnh kỹ thuật số)
Độ nhạy ngõ vào tối thiểu	0,3 μV / lần đếm (Phù hợp tỷ lệ phân chia 1/4 ), 0,075 μV / lần đếm (không phù hợp tỷ lệ phân chia 1/4)
Độ chính xác	Phi tuyến tính: trong khoảng 0,01%/FS (Loại: 0,005%/FS ở nhiệt độ phòng) Zero drift: within 0.1 μV/°C RTI (Typ: 0.08 μV/°C) Gain drift: within 15 ppm/°C (Typ: 5 ppm/°C) Noise: within 0.1 μVp-p RTI (0.1 to 10 Hz)
Bộ lọc tương tự	Bộ lọc thông thấp Bessel (-12 dB / oct.) Có thể lựa chọn từ 2, 4, 6, 8 Hz
đổi A / D	Tốc độ chuyển : 1000 lần / giây (có thể chuyển đổi thành 200 lần / giây.) Độ phân giải: 16 bit (nhị phân)
Hiển thị độ phân giải tối thiểu	1/10000 (phù hợp phân chia tỷ lệ 1/4), 1/40000 (không phù hợp phân chia tỷ lệ 1/4)
Hiệu chuẩn thứ cấp	Phương pháp hiệu chuẩn đầu vào tương đương cho phép hiệu chuẩn bằng phím đơn giản cho giá trị định mức của cảm biến mà không cần đến tải thực tế Tối thiểu độ phân giải hiệu chuẩn ở hiệu chuẩn thứ cấp (1/1000 ở nhiệt độ phòng)

Phần cài đặt
Setting method	– Setting by touch panel operation – Setting from host computer via RS-232C is also possible
Phương pháp cài đặt	– Cài đặt bằng thao tác bảng cảm ứng – Cũng có thể cài đặt từ máy tính chủ qua RS-232C (Tùy thuộc vào điều kiện sử dụng và môi trường lưu trữ, nhưng bộ nhớ có thể được giữ trong khoảng 7 năm trở lên.)
Cài đặt bảo vệ giá trị	Thao tác cài đặt có thể bị khóa để ngăn sửa đổi trái phép các giá trị mặc định và hiệu chuẩn do nhầm lẫn (LOCK)

Phần I / O
Đầu ra tín hiệu ngoại vi	-Logic: Đầu ra Open collector của Transitor (Emitter = COM terminal); Đầu ra là LO khi trasitor được BẬT. – Gần Zero, SP1, SP2, SP3, Thiếu, đi, dư, comp, xả, Giới hạn dưới, Giới hạn trên, ổn định, báo khối lượng, lỗi, lỗi final, chạy hoặc tổng giới hạn Đầu vào tín hiệu ngoại vi
Đầu vào tín hiệu ngoại vi	– Đầu vào ON khi được ngắn mạch đến đầu cuối COM bằng tiếp điểm (công tắc rơle, v.v.) hoặc không tiếp xúc ( transitor, open collector, v.v.). – Thay đổi khối lượng Tổng / Tịnh, Trả về zero, Tắt trừ Bì, Xóa Trừ Bì, Giữ hoặc chuẩn đoán, Thay đổi cấp / xả, Lệnh tích lũy, Xóa tích lũy, Bắt đầu, Dừng, Lệnh Xả, Chỉ định mã số, Lệnh buộc xả, Mở cổng xả , Đóng cổng xả, chọn mã số, vẽ biểu đồ
Ngõ vào chọn mã cân	BCD gồm 2 chữ số (00 đến 99), 100 mã

Giao diện
SIF	Giao tiếp nối tiếp loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với máy in Unipulse hoặc hiển thị ngoại vi
SI2	Giao tiếp nối tiếp hai chiều loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với các thiết bị ngoại vi như máy in hoặc màn hình
232	Giao tiếp truyền thông RS-232C (tiêu chuẩn): Ghi (thay đổi) / đọc dữ liệu khối lượng, các trạng thái khác nhau và cài đặt giá trị thông qua các lệnh từ máy tính chủ
BCO	Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn): Giao tiếp song song để truyền dữ liệu khối lượng đến các thiết bị ngoại vi khác nhau
BCI	Giao tiếp nhập dữ liệu song song BCD (Tùy chọn): Giao diện song song để nhận các giá trị cài đặt khác nhau từ đơn vị bên ngoài
485	Giao tiếp truyền thông RS-485 (Tùy chọn): Cho phép giao tiếp đường dài hơn RS-232C. Số ID được đặt và nhiều bộ F805AT có thể kết nối song song
DAC	Giao tiếp chuyển đổi D/A (Tùy chọn): Giao tiếp chuyển đổi dữ liệu khối lượng thành tín hiệu dòng và xuất ra
CCL	Giao diện CC-Link (Tùy chọn): Giao diện để liên kết F805AT với mạng, chẳng hạn như trình phân tích mục đích chung của MITSUBISHI
ODN	Giao diện DeviceNet (Tùy chọn): Giao diện để liên kết F805AT với DeviceNet, chẳng hạn như OMRON CompoBus/D

Phần hiển thị
Màn hình hiển thị	LCD màu TFT (Vùng hiển thị 116,8 (W) x 88,0 (H) [mm], 320 x 240 chấm
Giá trị khối lượng hiển thị	5 chữ số, Dấu trừ trên chữ số có nghĩa nhất
Đơn vị	có thể chọn từ t, kg, g, N, lb, none
Điểm thập phân	Có thể chọn 0, 0.0, 0.00, 0.000
Hiển thị tốc độ cập nhật	Có thể chọn từ 3, 6, 13, 25 lần / giây (tỷ lệ chuyển đổi A / D là cố định.)
Định mức cân	5 chữ số (tối đa 99999)
Trên màn hình hiển thị	LOAD: Ngõ vào vượt quá bộ chuyển đổi A / D, OFL1: khối lượng tịnh> Giá trị cài đặt Tịnh (cài đặt 5 chữ số), OFL2: Tổng khối lượng> Khối lượng định mức +9 tỷ lệ phân chia, OFL3: Tổng khối lượng> Tổng giá trị cài đặt (5- chữ số)
Căn giữa zero	Điểm 0 thực (tỷ lệ 0 ± 1/4) hoặc chính giữa của mỗi giá trị được hiển thị
Hiển thị trạng thái	LOCK, GIỮ, ZALM, STAB, TARE, CHẠY, HI, LO, NZ, SP1, SP2, SP3, QUÁ, Go, Thiếu, COMPL, DCHG
Đặt giá trị hiển thị/th>	CODE, FINAL, OVER, UNDER, BEFORE FINAL, FF
Hiển thị tích lũy	Thời gian tích lũy (4 chữ số), Giá trị tích lũy (9 chữ số)
Số hiển thị	Số báo động (2 chữ số): Lỗi số trong điều khiển tuần tự Số tuần tự (3 chữ số): Số quy trình trong điều khiển tuần tự

Vận hành chung
Điện áp kích thích	AC 100 đến 240 V (+10% -15%) (nguồn cấp có sẵn 50/60 Hz) DC 12 đến 24 V (±15%) (Vui lòng ghi rõ khi đặt hàng)
Công suất tiêu thụ	8 W typ.
Dòng vào (Loại)	15 A, 5 msec: Điều kiện tải trung bình AC 100 V (khởi động nguội ở nhiệt độ phòng) 30 A, 5 msec: Điều kiện tải trung bình AC 200 V (khởi động lạnh ở nhiệt độ phòng) 10 A, 0,5 msec: Điều kiện tải trung bình 12 V DC (khởi động nguội ở nhiệt độ phòng) 35 A, 0,4 msec: Điều kiện tải trung bình 24 V DC (khởi động nguội ở nhiệt độ phòng)
Điều kiện hoạt động	Nhiệt độ: Nhiệt độ hoạt động từ -10 đến + 40 °C; Phạm vi nhiệt độ lưu trữ -20 đến + 60 °C Độ ẩm: trong vòng 85% rh (không ngưng tụ)
Kích thước	174 (W) × 135 (H) × 159 (D) mm (không bao gồm phần nhô ra)
Kích thước cắt của bảng điều khiển	165W (+ 2-0) × 130H (+ 2-0) mm
Độ dày của bảng	1.6 đến 3.2 mm
Khối lượng	xấp xỉ. 2,3 kg
CE theo chỉ thị EMC EN61326-1	Tiêu chuẩn an toàn EN61010-1, EN62311 Safety standard EN61010-1, EN62311 (Vui lòng ghi rõ yêu cầu đối với sản phẩm được chứng nhận CE khi đặt hàng) (Bộ nguồn DC không được chứng nhận cho CE Marking.)

Kèm theo
Dây đầu vào AC (2 m), (chỉ dành cho thông số kỹ thuật nguồn AC)	1
Phích cắm thay thế dây đầu vào AC (chỉ dành cho thông số kỹ thuật AC và tương thích CE)	1
Tua vít mini cho kết nối khối đầu cuối	1
Đầu nối Loadcell	1
Đầu nối tín hiệu I / Ngoại vi	1
Hướng dẫn vận hành	1
Lõi Ferrite (chỉ tương thích CE)	2
Đầu nối ngõ ra BCD (với tùy chọn đầu ra BCD)	1
Đầu nối ngõ vào BCD (với tùy chọn đầu vào BCD)	1
Đầu nối bộ chuyển đổi D/A (với bộ chuyển đổi D/A)	1
Đầu nối CC-link (với tùy chọn CC-Link)	1
Trình kết nối DeviceNet (với tùy chọn DeviceNet)	1

　

Option

Model	Giao diện	Các vị trí cài đặt
BCO	BCO Giao tiếp xuất dữ liệu song song BCD (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây)) 1 đến 3	1 to 3
BCI	BCI Giao tiếp nhập dữ liệu song song BCD (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây) 1 đến 3	1 to 3
DAC	DAC Giao tiếp chuyển đổi D / A (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây) 1 đến 3	1 to 3
485	485 Giao tiếp truyền thông RS-485 (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới)) 4	4
ODN	ODN Giao tiếp DeviceNet (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới))	4
CCL	CCL Giao tiếp CC-Link (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới))	4

Phụ kiện tùy chọn

Model	Mô tả
CAAC2P-P2	CAAC2P-P2 Dây đầu vào AC 2 m(F805A)
CAAC3P-P2	CAAC3P-P2 Dây đầu vào AC 2 m(F805ACE)
CAAC3P-CEE7/7-P1.5	CAAC3P-CEE7 / 7-P1.5 Dây đầu vào AC (chịu được điện áp: 250 V) 1,5 m
CA4131	CA4131 Cáp (6 lõi) có đầu nối JR ở một đầu (đầu cáp được tách ra) 3 m
CA4230	CA4230 JR-PRC chuyển đổi Rơ-le (6 lõi) dây 0,3 m
CA4311	CA4311 JR-PRC Rơle chuyển đổi (6 lõi) loại 4 dây / loại 6 dây (cho 520 A) 1 m
CN3P-2P	CN3P-2P Phích cắm chuyển đổi 3P-2P cho dây đầu vào AC
CN10	Load cell connector (JR connector)
CN20	CN20 Đầu nối chuyển đổi D/A
CN21	CN21 Đầu nối I/O BCD
CN22	CN22 Đầu nối 50p 57 chân cho I/O ngoại vi
CN34	CN34 Đầu nối D-Sub 9p cho RS-232C
CN71	CC71 Đầu nối CC-Link
CN72	Double row connector for CC-Link
CND01	CND01 Đầu nối DeviceNet
TSU02	TSU02 Thiết bị chống sét
TSU03	Bộ chống sét DC
GMP165×130	Gioăng cao su GMP165 × 130

---
