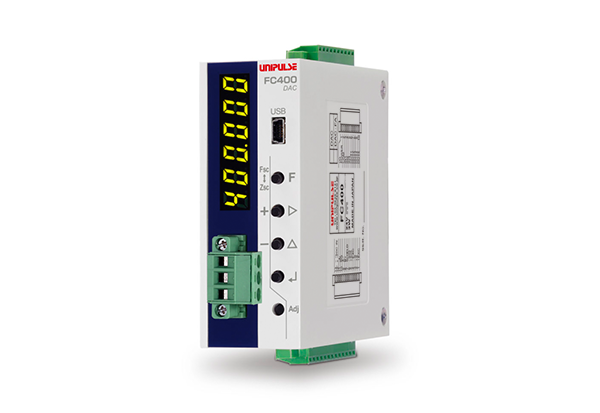

Tổng quan thiết bị

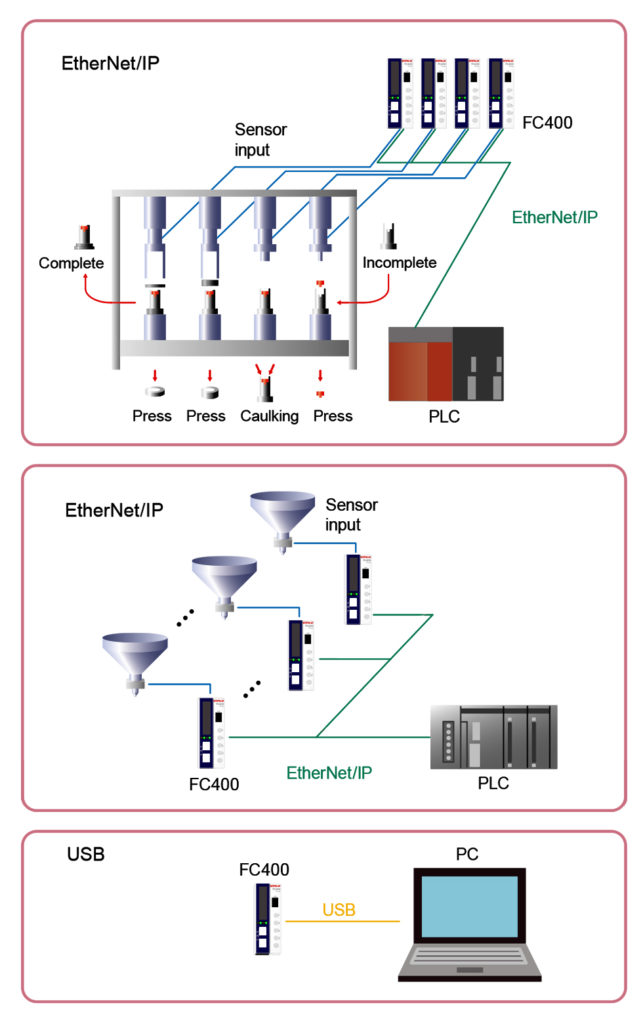

FC400-EIP-FA là một dạng bộ hiển thị nhỏ gọn được trang bị kết nối EtherNet/IP & USB như dạng tiêu chuẩn. Thích hợp cho đo lường lực trong máy kiểm tra các công tắc và máy nhấn máy tính bảng Hệ thống tích hợp đa kênh trong cùng 1 mạng có thể thực hiện một cách dễ dàng. Bộ này khả năng hiển thị biểu đồ thông qua chương trình PC và cài đặt dễ dàng trên đó.

Tốc độ lấy mẫu và độ phân giải cao

Bộ chuyển đổi A/D tốc độ cao và bộ xử lý tín hiệu số tốc độ cao 1200 lần/s. Độ phân giải màn hình cao ở mức 1/100000 (tối đa)

Việc đo lường có thể được thực hiện nhanh chóng và chính xác nhờ bộ chuyển đổi A/D tốc độ cao

Phần mềm ứng dụng cho giao diện USB

Với việc giao tiếp thông qua giao diện USB, lịch sử, biểu đồ, hiển thị, thông số cài đặt, và hiệu chuẩn có thể hoàn tất

Bộ lọc hiệu suất cao & bộ lọc tự điều chỉnh

Với sự kết hợp của bộ lọc thông thấp (0,1 đến 600Hz) tương ứng với các bộ lọc trung bình rung và di chuyển khác nhau (TẮT, 2 đến 999) có hiệu quả cho rung động có tính định kỳ, có thể đạt được giá trị tối ưu với độ chính xác và ổn định. (Bạn cũng có thể tự điều chỉnh cài đặt).

Trọng lượng nhẹ và thân máy nhỏ gọn thích hợp lắp trong các vùng không gian hạn chế của bảng điện điều khiển

Trọng lượng nhẹ và thân máy nhỏ gọn cho thanh cài DIN 35 mm
Kích thước: 34(W)x88(H)x91(D) mm
Khối lượng xấp xỉ 230 g



Các giao diện khác nhau



Hiển thị mức tín hiệu Load cell

Mức tín hiệu ngõ ra của load cell có thể hiển thị theo mV/V cho mục đích giám sát.
Báo lỗi bộ hiển thị hay load cell có thể được phân biệt rõ ràng.

Hiển thị 6 ký tự

Bộ chuyển đổi A/D 24 bit cho phép hiển thị 6 ký tự.

Hiệu chuẩn theo dải đo ngõ vào

Hiệu chuẩn lý thuyết có thể được thực hiện dễ dàng bằng cách nhập công suất và định mức ngõ ra (R.O.) của Loadcell.

Giữ tín hiệu số tại điểm đỉnh, Đánh giá Hi & Lo

Thiết bị có thể nhanh chóng nắm bắt mọi thay đổi trong chế độ tốc độ cao và thực hiện phán đoán OK / NG.

Thông số kỹ thuật

Phần tương tự｜Phần hiển thị｜Chức năng Giữ｜Tín hiệu ngoại vi｜Giao diện｜Vận hành chung｜Kèm theo

Phần tương tự
Điện áp kích thích DC 5 V±5% Dòng ngõ ra: 90 mA
DC 2.5 V±5% Dòng ngõ ra: 45 mA
Phương pháp đo đạc (Có thể kết nối song song tối đa 6 load cell 350 Ω)
Khoảng tín hiệu ngõ vào -3.9 to 3.9 mV/V
Phạm vi điều chỉnh Zero

Tự động điều chỉnh bằng bộ xử lý tín hiệu số -3.0 to 3.0 mV/V
Phạm vi điều chỉnh Gain

Tự động điều chỉnh bằng bộ xử lý tín hiệu số 0.01 to 3.8 mV/V
Độ nhạy ngõ vào nhỏ nhất 0.15 μV/lần đếm
Độ chính Độ chính xác phi tuyến tính: trong vòng 0.01% FS
Trượt Zero: 0.0002% FS/℃ Typ.
Trượt Gain: 1 ppm/℃ Typ.
Lọc kỹ thuật Bộ lọc số lọc thông thấp: 0.1 đến 300 Hz
Bộ lọc trung bình chuyển động: OFF, 2 đến 999 lần
Tốc độ chuyển đổi A/D Tốc độ chuyển đổi A/D: 2400 times/sec.
Độ phân giải: 24 bit nhị phân

Phần hiển thị
Phần hiển thị Đơn vị hiển thị ký tự cao 8 mm, hiển thị số bởi LED 7 đoạn màu xanh
Giá trị hiển thị Giá trị hiển thị lên đến 6 ký tự.
Lựa chon tần Tần số hiển thị có thể chọn từ 3, 6, 13, 25 lần/s
Hiển thị trạng thái Trạng thái hiển thị MS, NS

Chức năng Giữ
Giữ mẫu, Đỉnh, Đáy, Đỉnh và Đáy, Trung bình

Tín hiệu ngoại vi
Tín hiệu ngõ ra (5) có thể chọn/cấu hình
Ngõ ra đầu thu mở của Transitor
Vceo = 30 V, Ic = 50 mA
Tín hiệu ngõ vào (3) có thể chọn/cầu hình
Input is ON when shorted to COM terminal by contact (relay switch, etc.) or non contact (transistor, open collector, etc.).
* Nguồn cấp ngoài DC 24 V được yêu cầu.

Giao diện
USB USB giao diện USB
EIP EIP Giao diện EtherNet/IP

Vận hành chung
Công suất điện áp cấp DC 24 V (±15%)
Công suất tiêu thụ 4 W typ.
Điều kiện nhiệt độ hoạt động: Vùng nhiệt độ hoạt động: -10℃ to +50℃, Nhiệt độ cất giữ: -20℃ to +85℃
Độ ẩm: 85%RH hoặc thấp hơn (không gây đọng hơi nước)
Kích thước 34(W)×88(H)×91(D) mm (Không bao gồm các phần kết nối)
Khối lượng xấp xỉ 230 g

Kèm theo
Dây nối 2
Driver nhỏ 1
Đầu nối I/O khác nhau 2
Sổ hướng dẫn 2


Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
