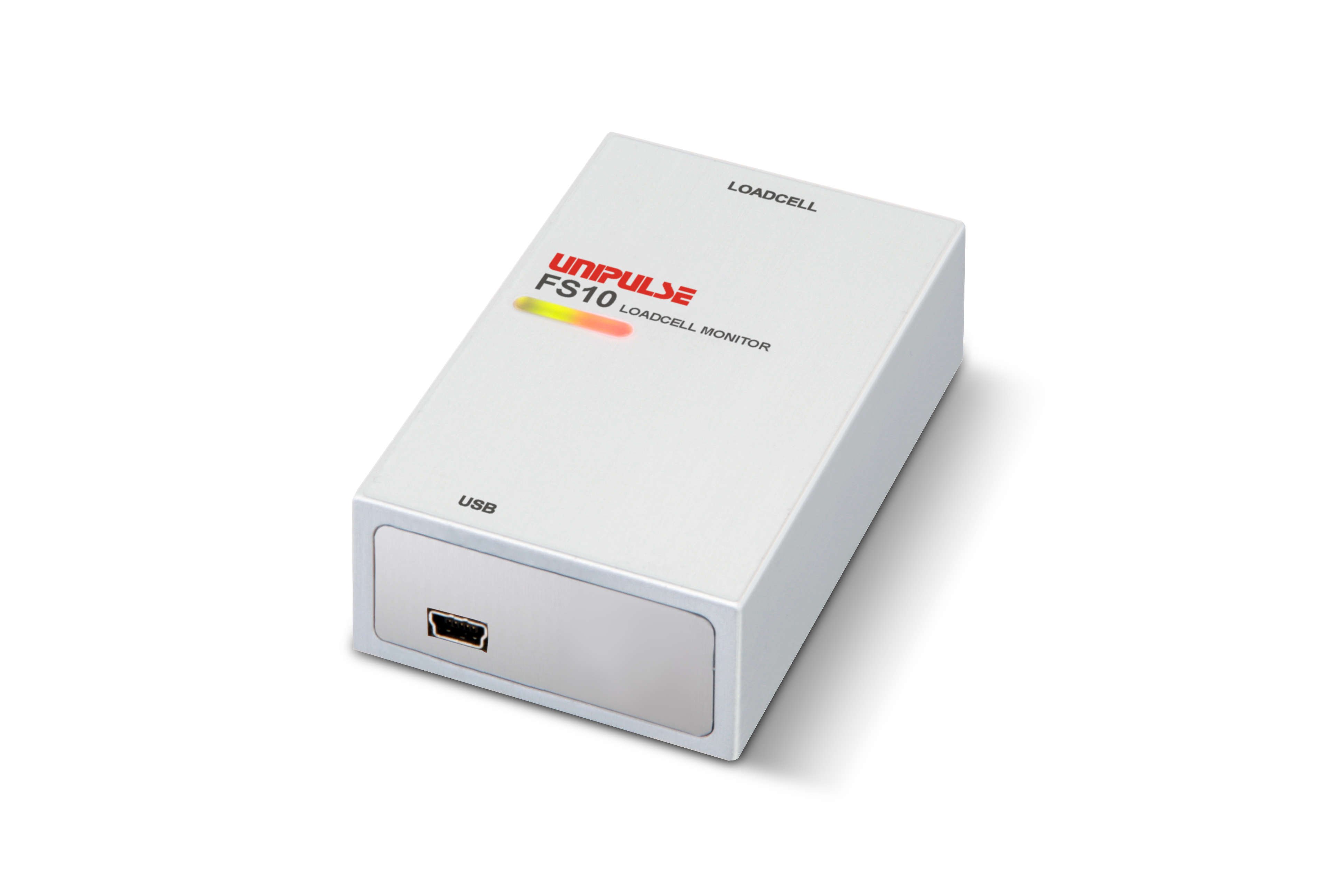

FS10

Product outline

FS10 là một mô-đun số hóa cho các cảm biến loại đo biến dạng cho các phép đo lực, áp suất và chuyển vị. Một phép đo rất chính xác có thể đạt được với tốc độ lấy mẫu cao 1200sps. Sản phẩm này lý tưởng cho các ứng dụng thử nghiệm và kiểm tra.

Nhỏ gọn, nhẹ, và đơn giản để sử dụng!

Với FS10, bạn có thể giám sát ngõ ra các loadcell trên PC một cách dễ dàng.

Phần mềm USB

Bạn chỉ cần cắm một loadcell vào FS10 qua cáp và kết nối nó với PC qua USB.
(Khi PC được kết nối với FS10, nó sẽ tự động bắt đầu tải xuống trình điều khiển USB nếu được kết nối với Internet).

■ Kiểm tra đạt / không đạt
　Hàm giới hạn cao & thấp: HH / HI / LO / LL
■ Dễ dàng thực hiện thiết lập ban đầu và hiệu chuẩn
　Sử dụng phần mềm, các cài đặt có thể được lưu và chỉnh sửa trên PC cũng như hiệu chuẩn có thể được thực hiện.
■ Hiển thị biểu đồ
　Dạng bểu đồ của lực có thể được theo dõi trong thời gian thực.
　Bạn có thể xem giá trị thời gian thực có nằm trong mức cao / thấp hay không và dữ liệu của dạng sóng cũng có thể được lưu trên PC.
■ Ghi dữ liệu
　Có thể ghi lại tối đa 10000 dữ liệu đo và trạng thái (ví dụ: HI, LO, v.v.).
　Ghi nhật ký theo thời gian, và rất hữu ích cho việc kiểm tra tải trong thời gian dài, v.v.
　Với chức năng đếm OK/NG (Không OK), bạn cũng có thể xem lại kết quả kiểm tra đạt / không đạt.

＜Hiển thị biểu đồ＞

＜Dữ liệu lịch sử＞

＜Cài đặt và hiệu chuẩn＞

Specifications

Phần Analog｜Phần hiển thị｜Giao diện｜Vận hành chung｜kèm theo

Phần Analog
Điện áp kích thích	DC 5 V ± 10%, Dòng điện đầu ra 30 mA
Vùng tín hiệu ngõ vào	-3.0 đến +3.0 mV/V
Accuracy	Độ chính xác Phi tuyến tính: trong khoảng 0.02%FS±1 chữ số Trượt Zero: trong khoảng 0.5 μV/℃ Trượt Gain: trong vòng 0.01%/℃
Bộ lọc số thông thấp	fc＝OFF, 2, 4, 6, 8, 10, 30, 50, 100 Hz (có thể chọn)
Tốc độ chuyển đổi A/D	1200 lần/s. (Tương tự dữ liệu ngõ vào) Độ phân giải: 24 bit (nhị phân) Xấp xỉ 1/30000 tương ứng với 3 mV/V

Phần hiển thị
LED status light	Đèn LED trạng thái LED (Đỏ): Nguồn điện / Báo trạng thái LED (Xanh lục): Điều kiện tải

Giao diện
	Giao diện USB

Vận hành chung
Power supply	Bộ nguồn DC 5 V (nguồn bus USB)
Công suất tiêu thụ	1 W typ.
Điều kiện hoạt động Khoảng nhiệt độ hoạt động	-10℃ đến +40℃, lưu trữ: -40℃ đến +80℃ Độ ẩm: 80%RH hoặc thấp hơn (không tạo hơi)
Kích thước	50 (W) × 23 (H) × 80 (D) mm (Không bao gồm các phần kết nối
Weight	xấp xỉ 120 g

Kèm theo
	Hướng dẫn cài đặt x1 Cáp kết nối loadcell 1 m × 1 Cáp USB (loại A-miniB) 1.8 m × 1

Tùy chọn phụ kiện

Dòng
CA81-USB	Cáp USB (loại A-miniB) 1.8 m
CA903Y30	Cáp với đầu nối bằng nhựa chống nước ở một đầu 0.3 m
CA903Y31	Đầu nối bằng nhựa chống nước – Đầu nối chuyển đổi cáp PRC 3 m
CA904030	Đầu nối bằng nhựa chống nước – Đầu nối chuyển đổi cáp PRC dài 0.3m
CA904031	Đầu nối bằng nhựa chống nước – Đầu nối chuyển đổi cáp PRC dài 3 m
CN90	Đầu nối nhựa chống nước cho load cell

---

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.

---
