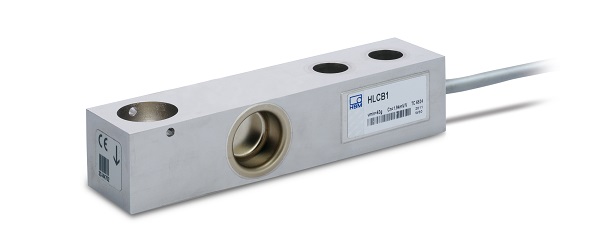

HLCB1 | UNIPULSE

Đặc điểm nổi bật

Thích hợp nhất cho việc kiểm soát cân bàn, cân bồn, v.v..

● Khối lượng cân 110 kg/ 220 kg/ 550 kg/ 1100 kg/ 1760 kg/ 2.2 t/ 4.4 t/ 10 t
● Độ chính xác cao, chế tạo từ thép không gỉ, bọc kín
● Ứng dụng: Cân bàn, cân bồn, v.v..

Đặc tính kỹ thuật

Dòng	HLCB1 -110KG	HLCB1-220KG, HLCB1-550KG, HLCB1-1100KG, HLCB1-1760KG	HLCB1 -2.2T	HLCB1 -4.4T	HLCB1 -10T
Khối lượng đo định mức (R.C.)	110 kg	220 kg, 550 kg, 1100 kg, 1760 kg	2.2 t	4.4 t	10 t
Điện áp đầu ra (R.O.)	1.94 mV/V±0.5％		1.94 mV/V ±0.1％		2.00 mV/V ±0.5％
Quá tải an toàn	150% R.C.
Quá tải cạnh bên tối đa an toàn	100% R.C.
Hệ số phi tuyến	0.05% R.O.	0.04% R.O.	0.0170% R.O.		0.05% R.O.
Độ trễ	0.05% R.O.	0.04% R.O.	0.0166% R.O.		0.05% R.O.
Hệ số trượt	0.05% R.O./30 phút	0.04% R.O./30 phút	0.0166% R.O./30 phút		0.05% R.O./30 phút
Khoảng bù nhiệt độ	-10 to +40℃
Nhiệt độ ảnh hưởng đến zero	0.04% R.O./10℃		0.0140% R.O./10℃		0.04% R.O./10℃
Nhiệt độ ảnh hưởng đến dải đo (span)	0.042% R.O./ 10℃	0.04% R.O./10℃	0.0140% R.O./10℃		0.042% R.O./10℃
Điện trở ngõ vào 350 hoặc hơn	350 to 480 Ω	350 Ω or more	350 Ω to 480
Điện trở ngõ ra	350±2 Ω	350±0.12 Ω	350±2 Ω
Điện áp kích thích tối đa 15 V(AC,DC)	15 V(AC, DC)
Trở kháng cách ly	5000 MΩ hoặc hơn
Dây	6-conductor shield cable 3 m (220 to 1760 kg), 6 m (2.2 t to 10 t) Cable end: 7 wires
Mã màu dây	＋EXC：Xanh Dương ＋S：Xanh Lá －S：Xám －EXC：Đen ＋SIG：Trắng －SIG: Đỏ Nối mass
Vật liệu làm Load cell	Thép không gỉ
Độ biến dạng ở mức	0.5 mm	220KG：0.5 mm 550KG：0.5 mm 1100KG：0.5 mm 1760KG：1.4 mm	0.5 mm	0.5 mm	0.5 mm
Khối lượng	0.9 kg	220KG：0.9 kg 550KG：0.9 kg 1100KG：0.9 kg 1760KG：0.9 kg	1.6 kg	2.2 kg	6.2 kg

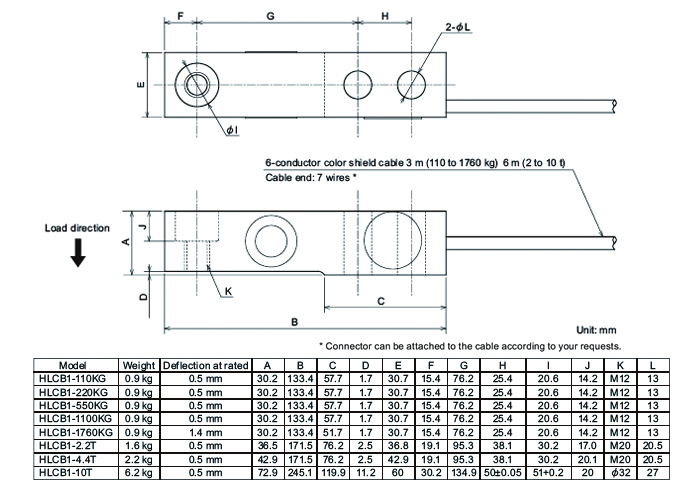

External dimension

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
