Đặc trưng sản phẩm

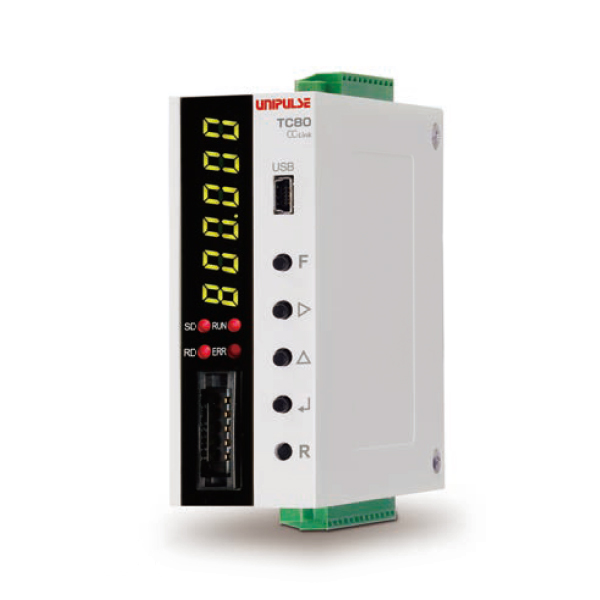

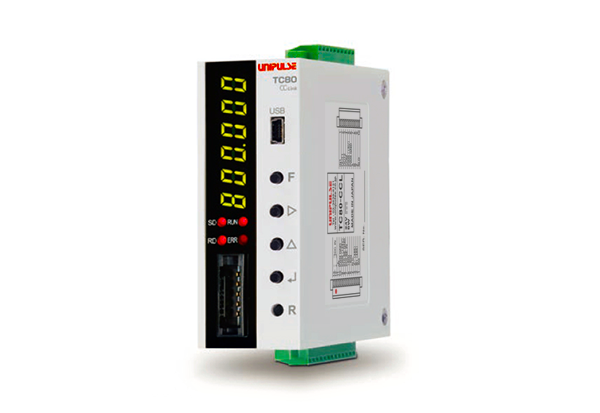

・TC80-CCL là bộ chuyển đổi Mô men kích thước nhỏ gọn
・Tương thích với các tùy chọn Encoder xoay (UTMⅡ(R)
・Có thể đọc tín hiệu số từ UTMⅢ, và dùng làm các bộ kiểm tra kháng nhiễu.
・Lưu giữ lên đến 100 dữ liệu Mô men (giá trị Hold), dữ liệu này cũng có thể hiển thị.

Thiết bị nhỏ gọn và nhẹ có thể lắp đặt được tại các không gian giới hạn ở hộp điều khiển.

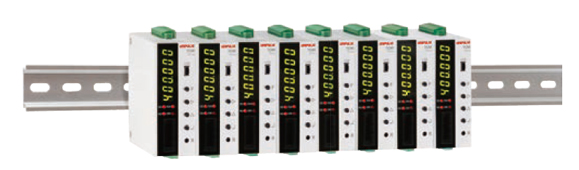

Thiết bị nhỏ gọn và nhẹ lắp ray DIN 35 mm
TC80_din

Phền mền ứng dụng cho giao tiếp USB

Bằng kết nối qua cổng USB, có thể hiển thị biểu đồ, đọc giá trị Hold, cài đặt thông số, và thậm chí hiệu chuẩn

Đặc điểm kỹ thuật

Phần tín hiệu tương tự｜Phần hiển thị｜Tín hiệu ngoại vi｜Giao diện｜Vận hành chung｜Kèm theo

Phần tín hiệu tương tự
Mô-men đầu vào	-10 đến +10 V (UTMⅢ) Trở kháng đầu vào: 1 MΩ hoặc hơn -5 đến +5 V (UTMⅡ/UTMV) Trở kháng đầu vào: 1 MΩ hoặc hơn
Độ chính xác	phi tuyến tính : trong khoảng 0.02%/FS±1 digit Chênh lệch về 0 : Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain : Trong khoảng 0.01%/℃
Bộ lọc số lọc thông thấp	PASS,3 ～ 1 kHz
Bộ chuyển đổi A/D	Mức :16000 lần/ giây Độ phân giải：24 bit (nhị phân)　　khoảng ・1/30000 đối với điện áp 10 V
Đầu vào xung cho tốc độ quay (Đầu vào Open collector/UTMⅡ/UTMV/UTMⅢ)
Tần số đầu vào tối đa	Phù hợp với tần số đầu ra của dòng UTMⅡ/ UTMV/ UTMⅢ
Tần số đầu vào tối thiểu	15, 10, 5, 3, 2 rpm vòng trên phút (khi tốc độ xung là 4 ppr) 60, 40, 20, 12, 8 rpm vòng trên phút (khi tốc độ xung là 1 ppr)
Độ rộng xung nhỏ nhất được phát hiện	50 μs
Cấu hình mạch	không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng. 10 mA)
Tốc độ quay đầu vào ở tốc độ chậm
Tần số đầu vào tối đa	5000 rpm
Tần số đầu vào tối thiểu	0.1 rpm
Độ rộng xung nhỏ nhất được phát hiện	5 μs
Cấu hình mạch	không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng.10 mA)

Ngõ vào Encoder (Ngõ vào xung/Ngõ vào Open collector)	UTMⅡ/UTMⅢ Tương thích với các tùy chọn Encoder dạng xoay

Phần hiển thị
Hiển thị	Đơn vị hiển thị ký tự cao 8 mm, hiển thị số bởi LED 7 đoạn màu xanh
Nội dung hiển thị	Có thể chuyển đổi các dạng hiển thị số (Mô men, tốc độ quay, góc)
Tần số hiển thị	Có thể chọn từ 1, 3, 6, 13, 25 lần/s
Trạng thái hiển thị	RUN、SD、RD、ERR

Tín hiệu ngoại vi
Tín hiệu ngõ ra (2)	có thể chọn/cấu hình Ngõ ra đầu thu mở của Transitor Vceo = 30 V、 Ic = 50 mA
Tín hiệu ngõ vào (1)	có thể chọn/cấu hình Dạng tiếp điểm (relay, công tắc, v.v..) hoặc không tiếp điểm (transistor, tiếp điểm quang, v.v..) Ngõ vào ON khi ngắn mạch với chân COM

Giao diện
USB	Giao diện USB
CCL	Giao diện CC-Link
485	Giao diện RS-485

Vận hành chung
Nguồn điện áp	DC 24 V±15%
Công suất tiêu thụ	6 W typ.
Điều kiện hoạt động	-10 đến +50℃ lưu kho-20 đến +85℃ Độ ẩm 85% RH or less (Không ngưng tụ)
Kích thước	34(W)×88(H)×91(D) mm (Không bao gồm phần nhô ra)
Khối lượng	khoảng 230 g
Chứng chỉ CE	EMC số EN61326-1

Kèm theo
Sổ hướng dẫn	2
Đầu nối CC-Link	1
Tua vít nhỏ	1
Đầu nối I/O khác nhau	2
Lõi Ferrite	1

Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
