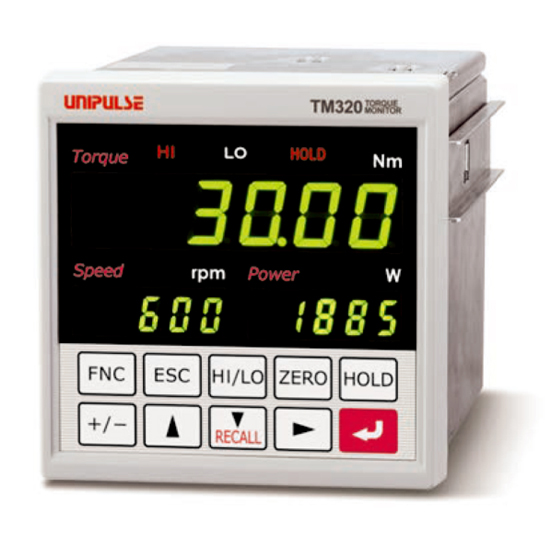

Tổng quan sản phẩm

■ Trang bị với hiển thị kết nối dữ liệu của UTMⅢ và chức năng so sánh*1.
■ Mômen, tốc độ quay và công suất*2 được hiển thị đồng thời.
■ Phương pháp so sánh giới hạn trên/dưới với các chức năng giữ.
■ Chức năng lưu dữ liệu.
■ Khối cung cấp nguồn cho UTMⅡ/UTMV/UTMⅢ.
*1 Giao diện RS-485
*2 Công suất(W) = 2πxMô men(Nm)xTốc độ quay(v/p)/60

Đặc tính kỹ thuật

Cảm biến đầu vào Mô-men｜Ngõ vào xung cho tín hiệu tốc độ quay (Cực thu mở)｜Phần hiển thị｜Phần I/O｜Vận hành chung｜Kèm theo

Cảm biến đầu vào Mô-men (đầu vào điện áp)
Trở kháng đầu vào 1 MΩ
Dải tín hiệu đầu vào -10 to +10 V (UTMⅢ) Input resistance 1 MΩ or more
-5 to +5 V (UTMⅡ/UTMV) Input resistance 1 MΩ or more
Độ chính xác phi tuyến tính : trong khoảng 0.02%/FS±1 digit
Chênh lệch về 0 : Trong khoảng 0.2 mV/℃ RTI
Chênh lệch Gain : Trong khoảng 0.01%/℃
Bộ chuyển đổi A/D ･Mức :16000 lần/ giây
･ Độ phân giải：24 bit (nhị phân)　　khoảng ・1/30000 đối với điện áp 10 V
Bộ lọc tương tự BPASS,3 Hz ~ 1 kHz
Đầu ra áp điện áp Điện áp đầu vào (cho kiểm tra điểm)


Ngõ vào xung cho tín hiệu tốc độ quay (Cực thu mở)
Tần số đầu vào tối đa Dựa trên UTMⅡ/UTMV/UTMⅢ
Tần số đầu vào tối thiểu 15, 10, 5, 3, 2vòng trên phút (khi tốc độ xung là 4 ppr)
60, 40, 20, 12, 8 vòng trên phút (khi tốc độ xung là 1 ppr)
Độ rộng xung nhỏ nhất được phát hiện 50 μs
Cấu hình mạch không điện áp đầu vào ( khác loại thông dụng)
Kết nối nguồn mở (Ic = khoảng. 10 mA)
Ngõ vào xung cho tín hiệu tốc độ quay(Cảm biến quang tương thích với RS-422A) (Tùy chọn cho UTF)
Tần số đầu vào tối đa Dựa trên UTF
Cấu hình mạch Cảm biến quang tương thích với RS-422A


Phần hiển thị
Hiển thị Màn hình chính: Chiều cao ký tự 15mm Hiển thị số bằng đèn LED xanh 7 đoạn (ký hiệu 5 chữ số)
Màn hình phụ: Chiều cao ký tự 8 mm Hiển thị số bằng đèn LED xanh 7 đoạn (5 chữ số)
Giá trị được hiển thị Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999 : Dấu trừ trên chữ số có nghĩa nhất
Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999 : Dấu trừ trên chữ số có nghĩa nhất
Điểm thập phân 0, 0,0, 0,00, 0,000 (Chỉ có mô-men xoắn và công suất. Không có tốc độ quay)
Tần số hiển thị Có thể chọn từ 3, 6, 13 và 25 lần / giây.
Hiển thị trạng thái HI / LO / GIỮ
Giữ mẫu mẫu, đỉnh, đáy, P-P, trung bình
Cài đặt chức năng giữ (Tất cả các phần ・Tín hiệu ngoại vi・Tín hiệu ngoại vi + thời gian・Mức+ thời gian)

Phần tín hiệu I/O ngoại vi
Đầu vào ngoại vi
(4)		 Điều khiển giữ / Thiết lập lại giữ / Điểm không kỹ thuật số / Xóa dữ liệu ghi
Mạch đầu vào tiếp điểm khô (trừ loại phổ biến), Ic 10 mA trở xuống
Đầu ra ngoại vi
(13)		 so sánh giới hạn HI/LO (cảnh báo HI・HI・OK・LO・cảnh báo LO) / Hoàn thành việc giữ / RUN / Ngõ ra định thời / hiển thị giá trị tuyệt đối
Mạch đầu ra Open-collector (loại sink), Vceo ＝ 30 V (tối đa) Ic 30 mA (tối đa)
Giao tiếp SIF: Giao tiếp nối tiếp 2 dây
BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn)
232: Giao tiếp truyền thông RS-232C (Tùy chọn)
D3V: Ngõ ra điện áp chuyển đổi D/A (3ch) (Tùy chọn)
DAV: Đầu ra điện áp chuyển đổi D/A (Tùy chọn)
DAI: Đầu ra dòng điện của bộ chuyển đổi D/A (Tùy chọn)
USB: Giao tiếp USB (Tùy chọn)
* Chỉ có một tùy chọn có thể được cài đặt.

Vận hành chung
Nguồn điện áp DC 24 V±15%
Công suất tiêu thụ tối đa 8 W
Điều kiện hoạt động : -10 đến +50℃ lưu kho-40 đến +80℃
Độ ẩm 85% RH or less (Không ngưng tụ)
Kích thước 96(W)×96(H)×138(D) mm ( Không bao gồm phần nhô ra)
Kích thước màn hình 92×92(+1-0) mm
Khối lượng khoảng 1.2 kg
Chứng chỉ CE EMC số EN61326-1

Kèm theo
  Kết nối đầu vào/đầu ra I/O ngoại vi･･････1
Cáp nguồn AC 3 m (có đầu nối không hàn) * ･ ･ ･ ･ ･ 1
Cáp kết nối cho UTMⅡ/UTMV 2 m･･････1
Unit seal･･････1
Đầu nối cho đầu ra BCD (với tùy chọn đầu ra BCD) ･ ･ ･ ･ 1
Công cụ thao tác (Với tùy chọn bộ chuyển đổi D/A (3ch)･･････1
Tua vít mini (với tùy chọn bộ chuyển đổi D / A) ･ ･ ･ ･ 1
Hướng dẫn vận hành･･････1
* Dây đầu vào AC kèm theo được dùng cho nguồn điện AC 100 V tại Nhật Bản.




Tùy chọn phụ kiện

　　　　

Mô hình Giới thiệu
CA372-I/O Cáp có đầu nối FCN ở một đầu 3 m
CA81-USB Cáp USB mini USB-máy tính USB 1.8 m
CATM321-M Cáp kết nối với UTMⅢ/UTF 2 m
CATM351-M Cáp kết nối với UTMⅢ/UTF 5 m
CATM21-M Cáp kết nối với UTMⅡ/UTMV 2 m
CATM51-M Cáp kết nối với UTMⅡ/UTMV 5 m
CN34 D-Sub9p kết nối cho RS-232C
CN50 Đầu nối I/O dòng FCN (với nắp che)
CN51 Đầu nối đầu ra BCD
CN55 Đầu nối I/O dòng FCN (Với nắp che chéo)
CN73 Đầu nối D/A chuyển đổi (3ch)
CN90 Đầu nối nhựa chống nước cho UTMⅡ/UTMV
CN96 UTMⅢ connector
DTC2 A Khung vỏ TM320
GMP96x96 Bọc cao su
E04SR211132 Lõi Fe-rit
TSU03 Bộ chống sét DC


Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
