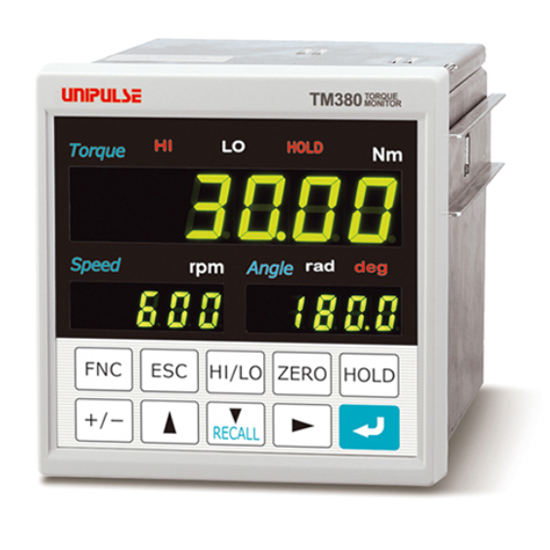

Tổng quan sản phẩm
■ Tương thích với tùy chọn Encoder xoay cho dòng UTM
■ Trang bị với hiển thị kết nối dữ liệu của UTMⅢ và chức năng so sánh*1.
■ Hiển thị Mô men, góc và tốc độ quay
■ Phương pháp so sánh giới hạn trên/dưới với các chức năng giữ.
■ Chức năng lưu dữ liệu.
■ Khối cung cấp nguồn cho UTMⅡ/UTMV/UTMⅢ.
*1 Giao diện RS-485
■ Trang bị với hiển thị kết nối dữ liệu của UTMⅢ và chức năng so sánh*1.
■ Hiển thị Mô men, góc và tốc độ quay
■ Phương pháp so sánh giới hạn trên/dưới với các chức năng giữ.
■ Chức năng lưu dữ liệu.
■ Khối cung cấp nguồn cho UTMⅡ/UTMV/UTMⅢ.
*1 Giao diện RS-485

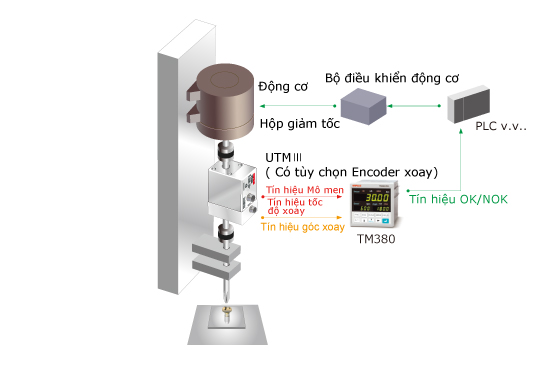

Ứng dụng mẫu
![](https://www.unipulse.tokyo/vn/wp-content/uploads/2020/05/TM380use_v.jpg)
Đặc tính kỹ thuật
Cảm biến đầu vào Mô-men|Tốc độ quay đầu vào ở tốc độ cực cao (Ngõ vào xung, cực thu mở)|Tốc độ quay đầu vào ở tốc độ chậm|Phần hiển thị|Phần cài đặt|Phần I/O|Vận hành chung|Kèm theo
Cảm biến đầu vào Mô-men (đầu vào điện áp) | |
Trở kháng đầu vào | 1 MΩ |
---|---|
Dải tín hiệu đầu vào | ±10 V(UTMⅢ) ±5 V(UTMⅡ/UTMV) |
Độ chính xác | phi tuyến tính : trong khoảng 0.02%/FS±1 digit Chênh lệch về 0 : Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain : Trong khoảng 0.01%/℃ |
Bộ chuyển đổi A/D | ・Mức :16000 lần/ giây ・ Độ phân giải:24 bit (nhị phân) khoảng ・1/30000 đối với điện áp 10 V |
Bộ lọc tương tự(Low) | PASS,3 Hz ~ 1 kHz |
Bộ lọc tương tự(High) | PASS,3 Hz ~ 1 kHz |
Đầu ra áp điện áp | Điện áp đầu vào (cho kiểm tra điểm) |
Tốc độ quay đầu vào ở tốc độ cực cao (Ngõ vào xung, cực thu mở) | |
Tần số đầu vào tối đa | Dựa trên UTMⅡ/UTMV/UTMⅢ/UTF |
---|---|
Tần số đầu vào tối thiểu | 15, 10, 5, 3, 2 vòng trên phút (khi tốc độ xung là 4 ppr) 60, 40, 20, 12, 8 vòng trên phút (khi tốc độ xung là 1 ppr) |
Độ rộng xung nhỏ nhất được phát hiện | 50 μs |
Cấu hình mạch | không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng. 10 mA) |
Tốc độ quay đầu vào ở tốc độ chậm | |
Tần số đầu vào tối đa | Xấp xỉ 5000 rpm |
---|---|
Tần số đầu vào tối thiểu | 0.1 rpm |
Độ rộng xung nhỏ nhất được phát hiện | 5 μs |
Cấu hình mạch | không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng. 10 mA) |
Ngõ vào Encoder Tương thích với tùy chọn Encoder xoay |
Phần hiển thị | |
Hiển thị | Màn hình chính: Chiều cao ký tự 15 mm Hiển thị số bằng đèn LED xanh 7 đoạn (ký hiệu 5 chữ số) Màn hình phụ: Chiều cao ký tự 8 mm Hiển thị số bằng đèn LED xanh 7 đoạn (5 chữ số) |
---|---|
Giá trị được hiển thị | Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999 : Dấu trừ trên chữ số có nghĩa nhất Hiển thị phụ (Tốc độ quay): 5 ký tự 0 ~ +99999 Hiển thị phụ ( Góc quay):Tín hiệu 5 chữ số -19999 đến +99999 : Dấu trừ trên chữ số có nghĩa nhất |
Điểm thập phân | 0, 0,0, 0,00, 0,000 (Chỉ có mô-men xoắn và công suất. Không có tốc độ quay) 0(Tốc độ quay Chế độ quay Chậm 0.0) 0, 0,0, 0,00(Góc xoay phụ thuộc vào đơn vị và độ chia tỷ lệ trong cài đặt) |
Tần số hiển thị | Có thể chọn từ 3, 6, 13 và 25 lần / giây. |
Hiển thị trạng thái | HI / LO / GIỮ |
Giữ mẫu | mẫu, đỉnh, đáy, P-P, trung bình Cài đặt chức năng giữ (Tất cả các phần ・Tín hiệu ngoại vi・Tín hiệu ngoại vi + thời gian・Mức+ thời gian) |
Phần tín hiệu I/O ngoại vi | |
Đầu vào ngoại vi (5) |
Điều khiển giữ / Thiết lập lại giữ / Điểm không kỹ thuật số / Xóa dữ liệu ghi Mạch đầu vào tiếp điểm khô (trừ loại phổ biến), Ic 10 mA trở xuống |
---|---|
Đầu ra ngoại vi (13) |
so sánh giới hạn HI/LO (cảnh báo HI・HI・OK・LO・cảnh báo LO) / Hoàn thành việc giữ / RUN / Ngõ ra định thời / hiển thị giá trị tuyệt đối Mạch đầu ra Open-collector (loại sink), Vceo = 30 V (tối đa) Ic 30 mA (tối đa) |
Giao tiếp |
SIF: Giao tiếp nối tiếp 2 dây BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn) 232: Giao tiếp truyền thông RS-232C (Tùy chọn) D3V: Ngõ ra điện áp chuyển đổi D/A (3ch) (Tùy chọn) DAV: Đầu ra điện áp chuyển đổi D/A (Tùy chọn) DAI: Đầu ra dòng điện của bộ chuyển đổi D/A (Tùy chọn) USB: Giao tiếp USB (Tùy chọn) * Chỉ có một tùy chọn có thể được cài đặt. |
Vận hành chung | |
Nguồn điện áp | DC 24 V±15% |
---|---|
Công suất tiêu thụ | tối đa 8 W |
Điều kiện hoạt | động : -10 đến +50℃ lưu kho-40 đến +80℃ Độ ẩm 85% RH or less (Không ngưng tụ) |
Kích thước | 96(W)× 96(H)× 138(D) mm ( Không bao gồm phần nhô ra) |
Kích thước màn hình | 92×92(+1-0) mm |
Khối lượng | khoảng 1.2 kg |
Chứng chỉ CE | EMC số EN61326-1 |
Kèm theo | |
Kết nối đầu vào/đầu ra I/O ngoại vi・・・・・・1 Unit seal・・・・・・1 Đầu nối cho đầu ra BCD (với tùy chọn đầu ra BCD) ・ ・ ・ ・ 1 Công cụ thao tác (Với tùy chọn bộ chuyển đổi D/A (3ch)・・・・・・1 Tua vít mini (với tùy chọn bộ chuyển đổi D / A) ・ ・ ・ ・ 1 Hướng dẫn vận hành・・・・・・1 |
Tùy chọn phụ kiện
Mô hình | Giới thiệu |
CA372-I/O | Cáp có đầu nối FCN ở một đầu 3 m |
---|---|
CA81-USB | Cáp USB mini USB-máy tính USB 1.8 m |
CATM321-M | Cáp kết nối với UTMⅢ/UTF 2 m |
CATM351-M | Cáp kết nối với UTMⅢ/UTF 5 m |
CATM221-MC | Cable for UTMⅡ/UTMV connection 2 m |
CATM251-MC | Cable for UTMⅡ/UTMV connection 5 m |
CATM(R)321-M | Cable for connecting UTMⅢ rotary encoder 2 m |
CATM(R)351-M | Cable for connecting UTMⅢ rotary encoder 5 m |
CATM(R)321-MR | Cable for connecting UTMⅡ rotary encoder 2 m |
CATM(R)351-MR | Cable for connecting UTMⅡ rotary encoder 5 m |
CATM(R12)321-M | Cable for connecting UTMⅢ(RC) rotary encoder 2 m |
CATM(R12)351-M | Cable for connecting UTMⅢ(RC) rotary encoder 5 m |
CN34 | D-Sub9p kết nối cho RS-232C |
CN50 | Đầu nối I/O dòng FCN (với nắp che) |
CN51 | Đầu nối đầu ra BCD |
CN55 | Đầu nối I/O dòng FCN (Với nắp che chéo) |
CN73 | Đầu nối D/A chuyển đổi (3ch) | CN96 | UTMⅢ connector |
CN93 | UTMⅢ rotary encoder connector |
DTC2A | Khung vỏ TM320 |
GMP96x96 | Bọc cao su |
TSU03 | Bộ chống sét DC |
Xin lưu ý rằng có thể có những khác biệt riêng về tông màu trên các thiết bị hiển thị như đèn LED, ống màn hình huỳnh quang và các màn hình LCD do quá trình sản xuất hoặc lô sản xuất khác nhau.
