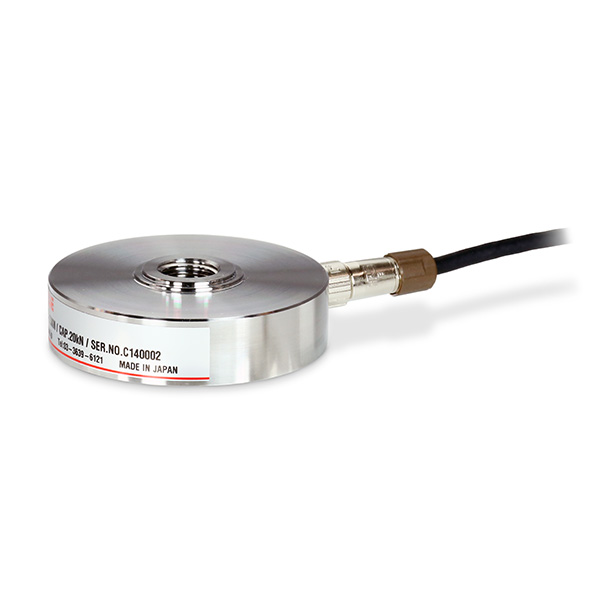

UCPI | UNIPULSE

Đặc trưng sản phẩm

・Lực ép: 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
・Lỗ bắt ren được đặt ở tâm
Có thể sử dụng cho hai chức năng đo lực Kéo & Nén
・Phù hợp cho việc lắp ráp vào các loại máy ép và các máy kiểm tra lực kéo& nén do kích thước mỏng
・Cáp có đầu nối dây. Thuận tiện cho việc kết nối.

Đặc điểm kỹ thuật

Mã	UCPI- 1KN	UCPI- 2KN	UCPI- 5KN	UCPI- 10KN	UCPI- 20KN	UCPI- 50KN
Dải đo định mức	1 kN	2 kN	5 kN	10 kN	20 kN	50 kN
Tín hiệu đầu ra	xấp xỉ 2 mV/V
Quá tải an toàn	150% R.C.
Cân bằng Zero	±10% R.O.
Hệ số phi tuyến tính	0.1% R.O. hoặc nhỏ hơn					0.15% R.O. hoặc nhỏ hơn
Độ trễ	0.1% R.O. hoặc nhỏ hơn					0.25% R.O. hoặc nhỏ hơn Specification changed.
Hệ số lặp lại	0.1% R.O. hoặc nhỏ hơn
Dải nhiệt độ làm việc	－10 to ＋60℃
Dải nhiệt độ an toàn	－20 to ＋70℃
Nhiệt độ ảnh hưởng đến zero	0.1% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span)	0.1% R.O./10℃ hoặc dưới
Điện trở ngõ vào xấp xỉ	xấp xỉ 1000 Ω
Điện trở ngõ ra xấp xỉ	xấp xỉ 1000 Ω
Điện áp kích thích khuyến cáo	10 V
Điện áp kích thích tối đa	15 V
Trở kháng cách ly	1000MΩ hoặc hơn
Cáp	Cáp mềm φ5 6 dài 3 m lõi 7 dây dẫn.
Vật liệu của Load cell	Thép không gỉ
Độ biến dạng theo tỷ lệ	0.05 mm		0.06 mm	0.04 mm	0.05 mm	0.06 mm
Tần số tự nhiên	5 kHz	7 kHz	10 kHz		13 kHz
Khối lượng	350 g			410 g		630 g

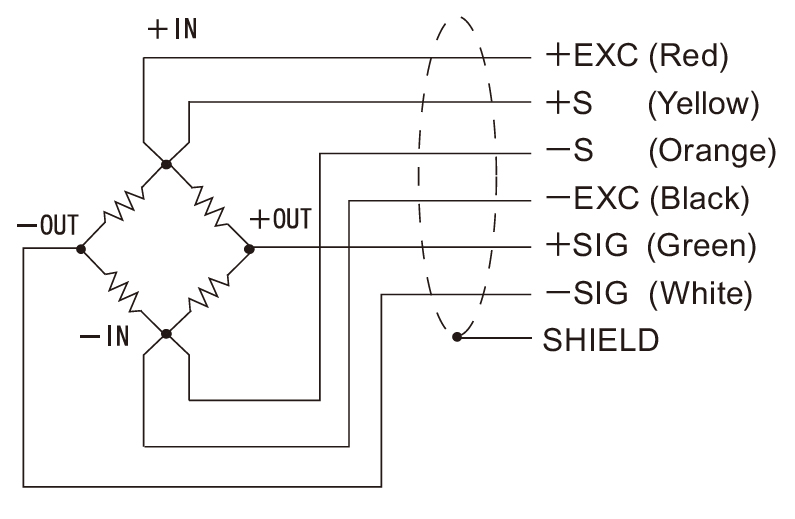

Sơ đồ hệ thống dây điện

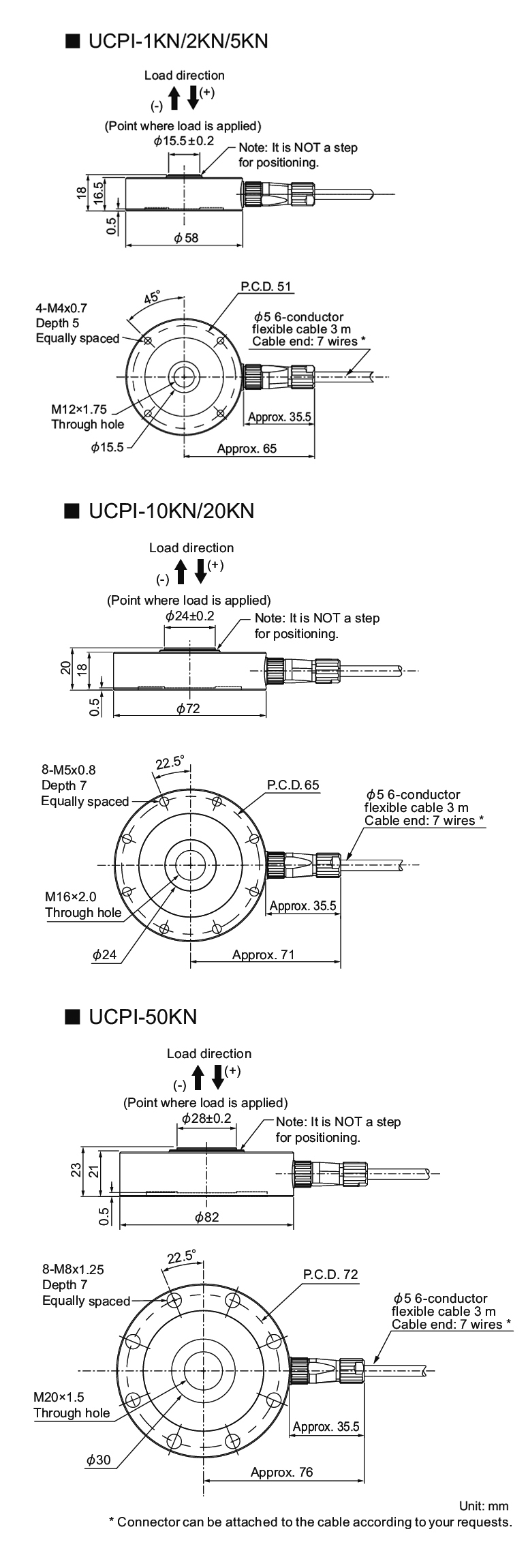

Kích thước ngoài

Tải xuống

Hướng dẫn vận hành(PDF)
Catalog sản phẩm(PDF)		⇒Tải về các tài liệu
Kích thước ngoài	DXF （ZIP）
Kích thước ngoài	PDF
