UCW/UCW2 | UNIPULSE

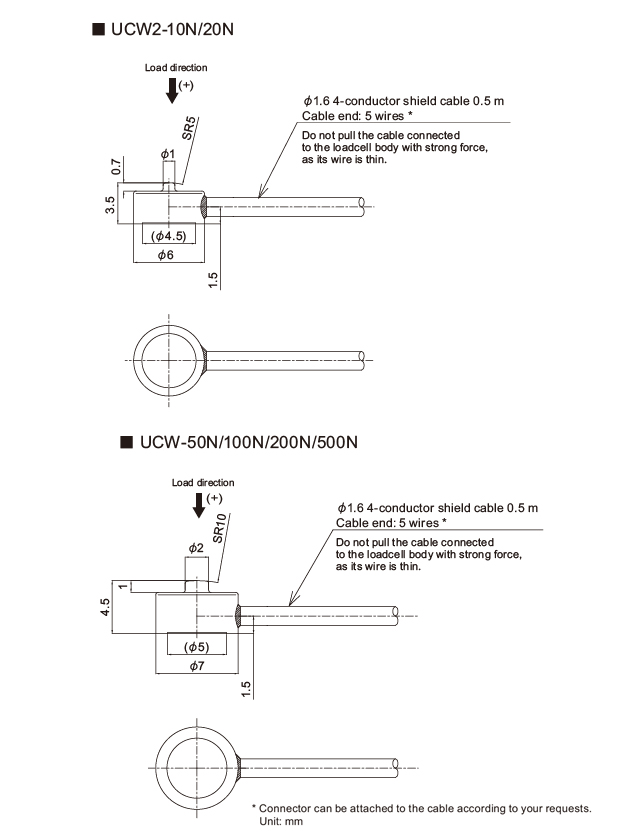

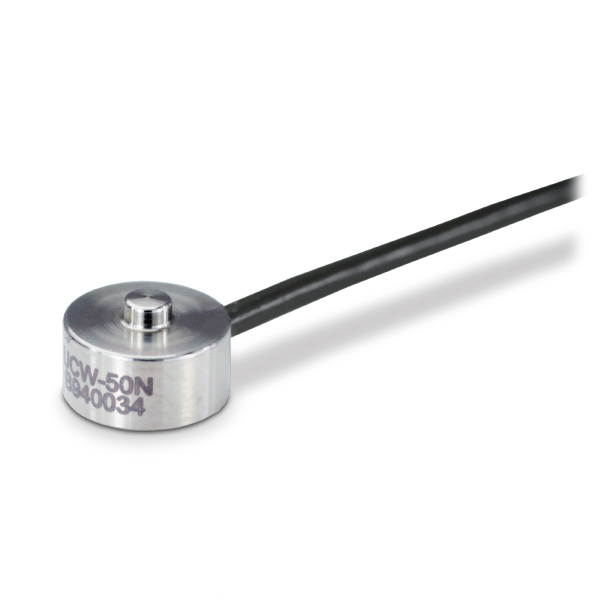

UCW:Loại cảm biến đo lực nhỏ gọn với Đường kính 7 mm, chiều cao 4.5 mm

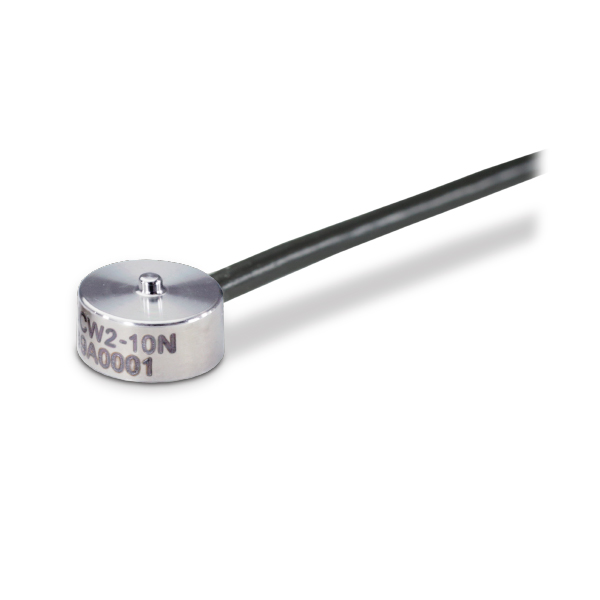

UCW2:Loại cảm biến đo lực nhỏ gọn với Đường kính 6 mm, chiều cao 3.5 mm

●　Dải đo
UCW2:10 N / 20 N
UCW:50 N / 100 N / 200 N / 500 N
●　Vật liệu chế tạo: Thép không gỉ

Dòng	UCW2-10N, UCW2-20N	UCW-50N, UCW-100N, UCW-200N, UCW-500N
Dải đo định mức (R.C.)	10 N, 20 N	50 N, 100 N, 200 N, 500 N
Điện áp đầu ra (R.O.)	Xấp xỉ 0.5 mV/V	Xấp xỉ 1 mV/V
Quá tải an toàn	200% R.C.
Cân bằng Zero	±20% R.O.	±10% R.O.
Hệ số phi tuyến	0.3% R.O. hoặc nhỏ hơn
Độ trễ	0.2% R.O. hoặc nhỏ hơn
Hệ số lặp lại	0.1% R.O. hoặc nhỏ hơn
Khoảng bù nhiệt độ	0 đến +60℃
Khoảng nhiệt độ an toàn	-10 đến +70℃
Nhiệt độ ảnh hưởng đến zero	1% R.O./10℃ hoặc dưới	0.5% R.O./10℃ hoặc dưới
Nhiệt độ ảnh hưởng đến dải đo (span)	1% R.O./10℃ hoặc dưới	0.5% R.O./10℃ hoặc dưới
Điện trở ngõ vào	Xấp xỉ 350 Ω
Điện trở ngõ ra	Xấp xỉ 350 Ω
Điện áp kích thích khuyến cáo	2.5 V
Điện áp kích thích tối đa	5 V
Trở kháng cách ly (DC50V)	1000 MΩ hoặc hơn
Dây	φ1.6 4-Dây bọc dẫn có chia màu. Chiều dài 0.5 m Đầu cuối bọc chì 5 dây.
Mã màu dây	＋EXC：Đỏ ＋SIG : Xanh lá －EXC : Trắng －SIG : Xanh dương Nối mass
Vật liệu làm load cell	Thép không gỉ
Độ biến dạng theo Dải đo ở mức	0.003 mm	50N：0.003 mm 100/200N：0.004 mm 500N：0.005 mm
Tần số tự nhiên	10N：110 kHz 20N：140 kHz	50N：110 kHz 100 đến 500N：120 kHz
Khối lượng	1 g	2 g
